Huawei ETP48200-C5B4 Руководство по выбору и закупке системы питания (-48В 200A 5U, 2026)

1. Электрическая архитектура и базовые технические параметры

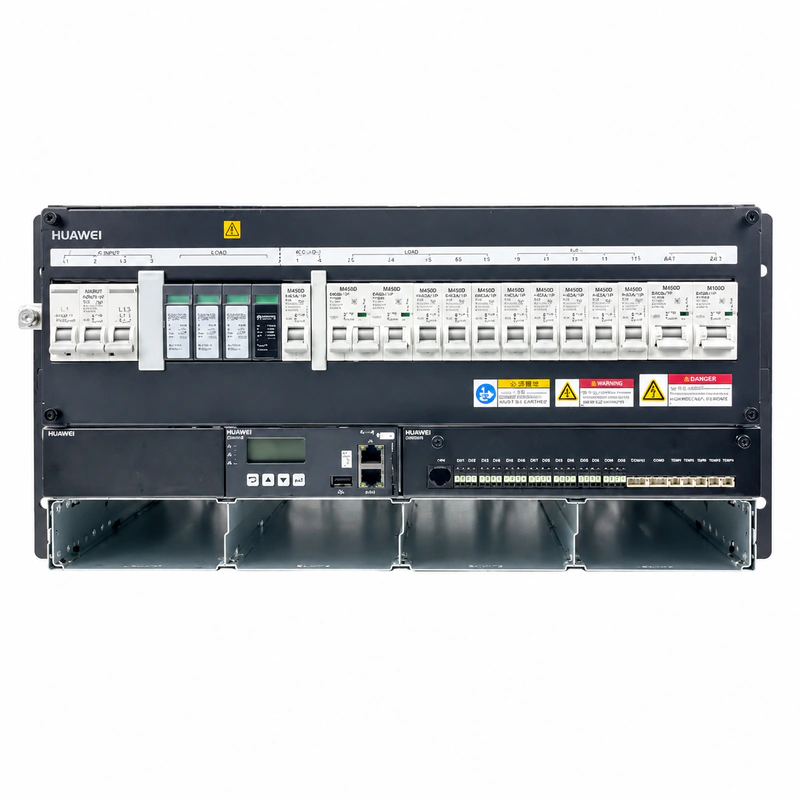

Huawei ETP48200-C5B4 представляет собой высоконадежную 5U встраиваемую систему питания постоянного тока для базовых станций 4G/5G, узлов агрегации и корпоративных центров обработки данных. Система монтируется в стандартную 19-дюймовую стойку, обеспечивает номинальное выходное напряжение -48 В пост. тока (регулировка от -42 до -58 В) и суммарную токовую нагрузку до 200 А (мощность более 11.6 кВт при полной комплектации высокоэффективными выпрямителями).

Система рассчитана на работу в нестабильных электросетях и поддерживает диапазон входного переменного напряжения от 85 до 300 В, работая как с однофазным (220 В), так и с трехфазным (380 В) подключением. В корпус интегрированы УЗИП класса C (номинал 20 кА, макс 40 кА) и независимые контакторы отключения нагрузки (LLVD) и защиты аккумуляторов от глубокого разряда (BLVD).

• Номинальный выход: -48 В постоянного тока с регулировкой в диапазоне -42...-58 В

• Выходной ток: 200 А суммарно, полезная мощность свыше 11.6 кВт постоянного тока

• Диапазон входного напряжения: 85...300 В перем. тока, автоопределение 1 фазы 220В и 3 фаз 380В

• Двойная защита LVD: независимые аппаратные контакторы LLVD и BLVD

• Конструктив: стандартный 19-дюймовый корпус высотой 5U для установки в любые шкафы

2. Совместимость выпрямителей, шина CAN и контроллер мониторинга SMU02C

Субкорзина ETP48200-C5B4 оснащена 4 слотами горячей замены для выпрямительных модулей Huawei. Система поддерживает флагманские модули R4850G2 (КПД до 96.2%) и модули стандартной эффективности R4850N2. Внутренняя межмодульная связь осуществляется по гальванически изолированной шине CAN, что обеспечивает рассогласование токов менее 3%.

Интеллектуальное управление осуществляется контроллером SMU02C с многоязычным ЖК-дисплеем. Контроллер обеспечивает мониторинг температуры, термокомпенсацию заряда батарей, контроль состояния аккумуляторов (SOH) и защиту от переполюсовки. Для интеграции в системы диспетчеризации предусмотрены порты Ethernet (SNMPv3/Web), RS485 и RS232 (Modbus).

• Выпрямительные модули: полная поддержка 4x R4850G2 (КПД 96.2%) и серии R4850N

• Автономное распределение нагрузки: внутренняя шина CAN с погрешностью деления тока <3%

• Контроллер SMU02C: графический ЖК-экран, датчики температуры и управление зарядом батарей

• Сетевые протоколы: поддержка SNMPv1/v2c/v3, Modbus-RTU/TCP и встроенный веб-интерфейс

3. Модернизация устаревших объектов и стратегии бесперебойного переключения

При модернизации базовых станций система ETP48200-C5B4 является оптимальным выбором для замены устаревших систем ETP4890, PS48300 и других низкоэффективных блоков питания. Благодаря полному фронтальному доступу к кабельным подключениям монтажные бригады могут выполнять переключение действующих нагрузок без прерывания связи.

Замена устаревших блоков с КПД 88-90% на систему ETP48200-C5B4 с модулями R4850G2 сокращает тепловые потери более чем на 50% и экономит тысячи киловатт-часов электроэнергии ежегодно на каждом объекте, снижая требования к кондиционированию и освобождая место в стойке.

• Компактность: высота 5U объединяет выпрямители и развитую систему распределения тока

• Рост энергоэффективности: повышение КПД системы до 96.2% снижает операционные расходы

• Горячее переключение: фронтальное подключение кабелей обеспечивает бесперебойную замену

• Надежность цепочки поставок: глобальное распространение выпрямителей серии Huawei 50A

4. Защита от подделок: выявление восстановленного и контрафактного оборудования

Высокий глобальный спрос на ETP48200-C5B4 привел к появлению на вторичном рынке восстановленных и поддельных устройств. Недобросовестные поставщики перекрашивают корзины со списанных объектов, используют стороннее шасси из тонкого металла и комплектуют системы дешевыми низкокачественными автоматическими выключателями, что создает угрозу пожара и аварийного отключения.

Службам входного контроля рекомендуется проверять: совпадение заводских серийных номеров на лазерных шильдиках, корпусе и в меню контроллера SMU02C; толщину и чистоту луженых бескислородных медных шин с изоляцией стандарта UL94-V0; оригинальность установленных автоматов и контакторов; наличие протоколов заводских нагрузочных испытаний.

• Аудит серийных номеров: полное совпадение номеров на корпусе, платах и в меню SMU02C

• Качество токоведущих шин: массивная луженая медь со скругленными краями и изоляцией UL94-V0

• Проверка автоматических выключателей: отсутствие следов шлифовки и перемаркировки

• Внутреннее состояние: отсутствие запаха растворителей и вздутых конденсаторов

5. Технические характеристики и типовая конфигурация распределения

Ниже приведены основные электрические и механические параметры системы Huawei ETP48200-C5B4 для использования при проектировании и подготовке технических спецификаций.

• Входное напряжение: 85...300 В перем. тока (1 фаза 220 В или 3 фазы 380 В, 45...65 Гц)

• Выходные параметры: номинал -48 В пост. тока (диапазон -42...-58 В), ток до 200 А (до 11.6 кВт)

• Количество выпрямителей: 4 слота горячей замены для модулей R4850G2 и R4850N2

• Контроллер управления: Huawei SMU02C с ЖК-экраном, Ethernet SNMPv3 и веб-доступом

• Распределение постоянного тока: автоматические выключатели LLVD и батарейные автоматы BLVD (2x 125A)

• Условия эксплуатации: рабочая температура от -40 до +65 град C, изоляция 3000 В перем. тока, IP20

6. Гарантия поставок и глобальная инженерная поддержка RICEWIND

Институт инфраструктурных исследований RICEWIND поддерживает постоянный складской запас оригинальных систем Huawei ETP48200-C5B4, выпрямителей R4850G2 и контроллеров SMU02C. Все оборудование проходит обязательное 72-часовое тестирование под полной динамической нагрузкой перед отправкой клиентам.

Мы предоставляем чертежи CAD, техническую документацию, защитную экспортную упаковку и международную логистику. Для запроса коммерческого предложения обращайтесь по адресу lee@ricewind.com или по телефону/WhatsApp +86 17621197907.

• 100% подлинное оборудование: прямые поставки без риска получения восстановленных устройств

• 72-часовое тестирование: полное тестирование под нагрузкой в термокамере перед отгрузкой

• Международная логистика: отправка на условиях FOB, CIF, DDP с надежной амортизирующей упаковкой

• Прямая инженерная связь: запросы направляйте на lee@ricewind.com или WhatsApp +86 17621197907
