1. Микромодульная изоляция и аэродинамика высокотемпературных воздушных потоков
Экспоненциальное масштабирование нагрузок машинного обучения и периферийных вычислений привело к росту тепловыделения серверных стоек до диапазонов 15–35 кВт на шкаф, что делает классические схемы периметрального охлаждения с подачей воздуха под фальшпол гидродинамически несостоятельными. Высокое гидравлическое сопротивление пленума и эффект эжекции приводят к дефициту статического давления и возникновению локальных зон рециркуляции горячего воздуха. Внедрение микромодульной физической изоляции горячего коридора (Hot Aisle Containment, HAC) устраняет паразитное смешение потоков, разделяя объем машинного зала на замкнутые баротермические зоны. За счет локализации тепла непосредственно у вытяжных решеток серверов температура обратного воздуха, поступающего на теплообменные аппараты, повышается до 37–42 °C без риска термической деградации компонентов внутри шасси.
С точки зрения термодинамики повышение температуры всасываемого в кондиционер воздуха кардинально сдвигает рабочую точку цикла Карно в область более высоких температур кипения хладагента в испарителе (до 14–18 °C). Это снижает отношение давлений сжатия компрессора и обеспечивает прирост холодильного коэффициента (COP) испарительного блока на 2,5–3,8% на каждый градус подъема температуры обратного потока. Применение схемы HAC дополнительно позволяет снизить номинальную скорость фронтального обдува стоек, так как весь объем холодного зала превращается в изобарический ресивер низкого давления. Аэродинамическое сопротивление тракта минимизируется за счет прямого горизонтального вектора движения воздуха через серверные шасси, что нивелирует турбулентные срывы потока на перфорированных дверях и гарантирует изотермическую подачу рабочей среды с точностью до ±0,8 °C по всей высоте монтажного конструктива.
Герметизация горячего коридора с применением автоматических раздвижных дверей и термостойких уплотнений класса EPDM
Расчет проектного расхода воздуха из соотношения 120–140 м³/ч на 1 кВт активной тепловой нагрузки при дельта-T = 15 K
Установка быстродействующих подпружиненных потолочных панелей с интеграцией в систему газового пожаротушения

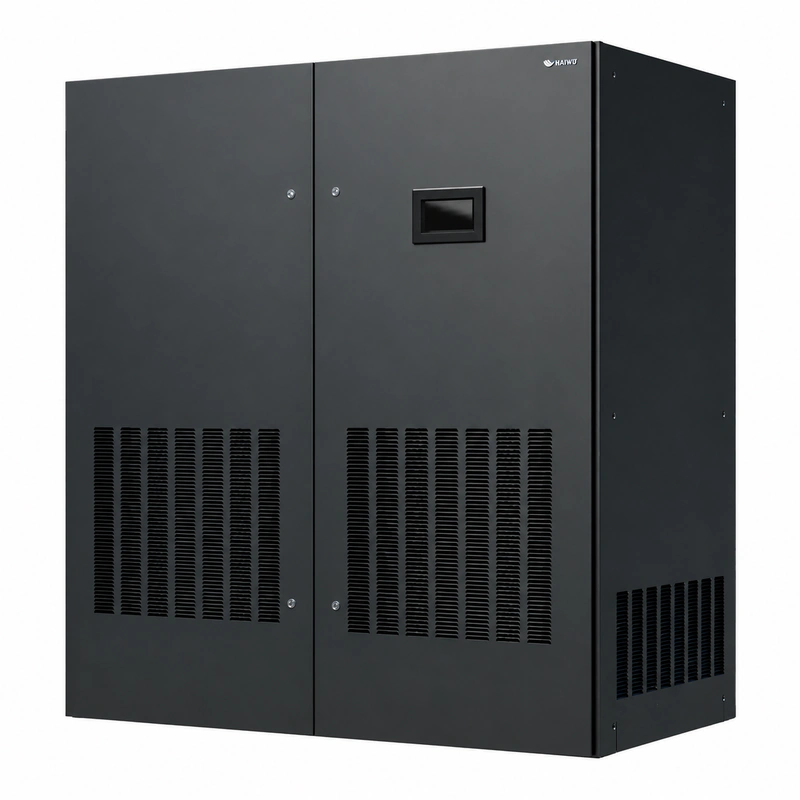

2. Внутрирядные прецизионные кондиционеры и динамическое модулирование EC-вентиляторов
Интеграция прецизионных кондиционеров непосредственно в монтажный ряд (In-Row Close-Coupled Architecture) ликвидирует длинные паразитные траектории циркуляции воздушных масс. За счет сокращения дистанции переноса тепла от источника к стоку суммарные аэродинамические потери давления в контуре снижаются со стандартных 180–250 Па (характерных для подпольных систем) до 35–60 Па. В результате энергопотребление вентиляторных групп сокращается на 35–50%. В современных блоках In-Row применяются рабочие колеса центробежного типа с загнутыми назад лопатками из композитных материалов, агрегатированные с бесщеточными синхронными электронно-коммутируемыми (EC) двигателями. Алгоритмы ПИД-регулирования скорости вращения роторов опираются на показания высокоточных дифференциальных датчиков статического давления, поддерживая перепад давлений между изолированным коридором и объемом машинного зала на околонулевом субрасчетном уровне (ΔP = 1–3 Па).
Компрессорная часть внутрирядных машин базируется на инверторных спиральных компрессорах с бесщеточными приводами на постоянных магнитах (BLDC), способных плавно изменять производительность в диапазоне от 20% до 100% без риска масляного голодания. Это достигается за счет активных систем электронного впрыска пара (EVI) и специализированных циклов уноса-возврата смазочного материала. Контуры проектируются под применение хладагентов группы безопасности A2L с низким потенциалом глобального потепления, таких как R32, R454B или чистых гидрофторолефинов R1234ze. Применение электронных расширительных вентилей (ЭРВ) с разрешающей способностью до 2500 шагов позволяет прецизионно удерживать перегрев пара на выходе из пластинчатого медно-алюминиевого теплообменника на уровне 3–5 K при резких ступенчатых сбросах или набросах вычислительной нагрузки.
Интеграция датчиков дифференциального давления с точностью измерения не ниже ±0,2 Па для ПИД-контура EC-вентиляторов
Программирование минимальной границы модуляции инверторного компрессора на уровне 20% с контролем температуры нагнетания
Применение оптимизированных пластинчатых теплообменников испарителя с гидрофильным эпоксидным антикоррозионным покрытием
3. Двухконтурный фрикулинг с бессальниковым насосом жидкого хладагента
Наиболее передовым решением для микромодульных дата-центров является отказ от промежуточных водно-гликолевых гидравлических контуров в пользу гравитационно-насосных систем циркуляции фторированных хладагентов (Refrigerant Pump Natural Cooling). Термодинамический контур объединяет параллельные ветви: стандартный парокомпрессионный тракт и низкоэнергетический циркуляционный насосный контур. Рабочим органом экономайзера выступает бессальниковый центробежный насос с экранированным статором (canned motor pump). Благодаря полному погружению ротора в жидкий хладагент исключаются динамические уплотнения вала, минимизируются механические потери на трение и гарантируется абсолютная герметичность контура при номинальном энергопотреблении насосного блока менее 1,2 кВт при теплосъеме 60 кВт.
Система функционирует в трех базовых режимах с бесшовным динамическим переключением посредством электромагнитных и обратных клапанов. При температуре наружного воздуха выше 18 °C установка работает в классическом DX-режиме прямого расширения. При диапазоне наружных температур от 10 °C до 18 °C активируется гибридный режим: наружный микроканальный конденсатор частично переохлаждает хладагент, снижая коэффициент загрузки инверторного компрессора. Когда температура внешней среды опускается ниже 10 °C, электроника полностью выключает компрессор и переводит хладагент в насосный контур 100% естественного охлаждения (Free Cooling). В данном сценарии насос лишь подает сжиженный фреон высокого давления на испаритель, где тот изобарически испаряется за счет явного тепла стоек. Затраты электроэнергии на охлаждение падают на величину до 75%, обеспечивая расчетный среднегодовой PUE микромодуля ниже 1,15 в климатических зонах умеренных и высоких широт.
Монтаж экранированного бессальникового насоса хладагента с частотным регулированием производительности по кавитационному запасу (NPSHa)
Оснащение контура жидкостным ресивером увеличенной емкости со смотровыми окнами и реле оптического контроля уровня
Калибровка порогов автоматического трехпозиционного клапана переключения компрессор/экономайзер по дельте температур среды
4. Архитектура электропитания, резервирование и непрерывность теплоотвода
Высокая плотность мощности (до 35 кВт на стойку) формирует жесткие требования к термоинерционной стабильности микромодуля: при внезапном прекращении циркуляции воздуха время до аварийного останова вычислительных узлов по перегреву процессоров (Thermal Runaway) составляет менее 20–35 секунд. Архитектура надежности систем охлаждения базируется на топологиях распределенного резервирования N+1 или 2N на уровне внутрирядных кондиционеров. Электропитание вентиляторных групп и управляющих контроллеров осуществляется по двулучевой схеме через быстродействующие статические переключатели (STS/ATS) с временем переброса фазы менее 4–8 мс, что полностью исключает перезагрузку частотных приводов и потерю обдува стоек.

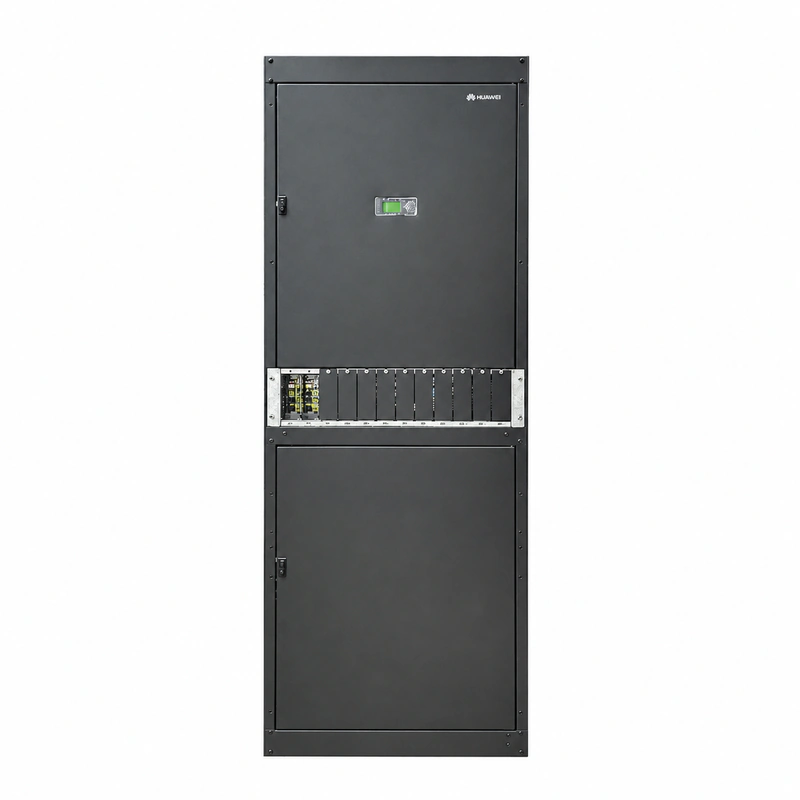

Для обеспечения абсолютной непрерывности холодоснабжения в критические моменты перехода на резервные дизель-генераторные установки (ДГУ) контур охлаждения оснащается решениями на базе постоянного тока -48 В DC либо выделенными стойками бесперебойного питания сверхвысокой плотности с литий-железо-фосфатными (LFP) ячейками. Электромоторы EC-вентиляторов и бессальниковые хладагентные насосы получают прямое питание от общей шины постоянного тока микромодуля. При полном обесточивании компрессоров принудительная циркуляция воздуха и тепловая стратификация внутри изолированного горячего коридора сохраняются, а насос экономайзера (в холодный период) или буферный теплоемкостный хладоаккумулятор удерживают температуру нагнетания на процессорах в пределах спецификаций ASHRAE A1/A2 до момента выхода ДГУ на синхронную частоту вращения.
Организация резервированного питания цепей управления и приводов вентиляторов от двух независимых вводов с временем АВР < 10 мс
Интеграция буферного питания шины постоянного тока -48 В для поддержания циркуляции при переходе на резервные генераторы
Проведение натурных испытаний теплового разгона (Thermal Ride-Through) при имитации полного аварийного отключения компрессоров
5. Распределенный сенсорный IoT-мониторинг и динамический контроль точки росы
Прецизионное управление микроклиматом высокой плотности опирается на многоточечную сенсорную матрицу промышленного класса, развернутую по всей фронтальной и тыловой плоскости каждого серверного конструктива. В стойках устанавливаются триплеты комбинированных цифровых датчиков температуры и относительной влажности (в верхней, средней и нижней третях монтажного пространства) с интеграцией по шинам RS-485 Modbus RTU или беспроводным mesh-протоколам. Алгоритмы граничных микромодульных контроллеров на лету строят трехмерную термогидравлическую карту объекта, идентифицируя градиенты распределения потоков и мгновенно корректируя локальную производительность конкретных внутрирядных кондиционеров путем изменения частоты вращения EC-вентиляторов.
Критическим элементом надежности является алгоритмическая защита от конденсатообразования на испарительных теплообменниках внутрирядных блоков и элементах шасси серверов. Контроллер в реальном времени производит непрерывный расчет текущей точки росы приточного воздуха, опираясь на уравнение Магнуса-Тетенса. Управляющая логика регулирует степень открытия электронного расширительного вентиля (ЭРВ) и скорость циркуляции хладагента таким образом, чтобы температура поверхности оребрения теплообменника всегда оставалась на 1,5–2,0 °C выше расчетной температуры точки росы в машзале. Данный подход гарантирует исключительно «сухой» съем явного тепла (Sensible Heat Ratio SHR = 1,0), полностью исключает потери скрытой теплоты на осушение воздуха и устраняет необходимость использования энергоемких увлажнителей.
Монтаж не менее 6 цифровых датчиков температуры и влажности на каждый серверный шкаф (3 с фронта, 3 с тыла)
Программная блокировка уставки кипения хладагента с динамической привязкой: T_кип >= T_точки_росы + 1,5 K
Калибровка времени отклика ПИД-регулятора ЭРВ для стабилизации перегрева в переходных режимах не более 12 секунд
6. Ввод в эксплуатацию модульных скидов, течеискание и требования A2L
Конструктивное исполнение современных микромодулей предусматривает поставку оборудования в виде пре-фабрикованных заводских скидов максимальной готовности. Внутрирядные модули, насосные группы и клапанные сборки проходят заводские приемочные испытания (FAT) с пре-заправкой технологическим азотом или хладагентом, что снижает время монтажных и сварочных работ на площадке заказчика на 60–70%. Из-за использования слабогорючих хладагентов класса опасности A2L (таких как дифторметан R32 и смеси R454B) к герметичности разъемных и паяных соединений предъявляются экстремальные требования. На этапе производства каждый скид подвергается вакуумному гелиевому масс-спектрометрическому контролю утечек с чувствительностью не ниже 1×10⁻⁶ мбар·л/с, что гарантирует сохранение расчетной массы рабочего тела на протяжении 10-летнего межсервисного интервала.
Эксплуатация микромодулей строго подчиняется директивам регламента EU F-Gas, поправкам Кигалийского соглашения и стандарту безопасности UL 60335-2-40. В нижних точках внутрирядных кондиционеров монтируются оптические инфракрасные датчики утечки фреона с непрерывной самокалибровкой. При регистрации пороговой концентрации хладагента на уровне 25% от нижнего концентрационного предела распространения пламени (LFL) контроллер активирует протокол локализации: отсечные соленоидные клапаны изолируют поврежденный сегмент контура, компрессор немедленно обесточивается, а высоконапорные вытяжные вентиляторы переходят в форсированный режим продувки объема коридора со скоростью более 30 воздухообменов в час для гарантированного предотвращения образования взрывоопасной смеси.
Вакуумирование контуров до остаточного давления < 50 Па с выдержкой и проверкой масс-спектрометром гелиевого типа
Установка оптических инфракрасных датчиков хладагента группы A2L с интеграцией в систему аварийной вентиляции LFL
Формирование паспорта экологической безопасности и журнала движения фторсодержащих газов согласно нормам F-Gas
