Question 1

Каковы ключевые электрические характеристики и энергоэффективность системы Huawei ETP48200-C5B4?

Accepted Answer

Система Huawei ETP48200-C5B4 выполнена в стоечном форм-факторе 5U (19 дюймов) и обеспечивает номинальное выходное напряжение -48 В пост. тока (регулируется от -42 до -58 В) с максимальной токовой нагрузкой 200 А (мощность до 12 кВт). Шасси поддерживает установку до 4 выпрямителей R4850G2 (50 А / 3000 Вт каждый). При широком диапазоне входного напряжения 85–300 В перем. тока пиковый КПД выпрямителей превышает 96%, коэффициент мощности (PF) ≥0,99, а THD ≤5%, что гарантирует минимальные тепловые потери в узлах связи.

Question 2

Каковы возможности совместимости выпрямителей, распределения тока и масштабирования распределения DC?

Accepted Answer

ETP48200-C5B4 оснащена 4 слотами для выпрямителей с поддержкой моделей Huawei R4850G2 и R4850N2 в режиме горячей замены и автоматическим активным распределением тока (погрешность менее ±5%). Управление осуществляется контроллером SMU02C с ЖК-экраном и портами CAN/RS485/SNMP/Web. Распределительная панель DC включает подключение двух групп АКБ (до 2х 125A автоматов) и набор автоматических выключателей нагрузки, позволяя гибко разделять питание приоритетных и неприоритетных потребителей.

Question 3

Какие механизмы защиты от перенапряжений, температурной устойчивости и защиты АКБ встроены в ETP48200-C5B4?

Accepted Answer

Система стабильно работает в диапазоне от -40°C до +65°C (с линейным снижением мощности выше 55°C) и оснащена интеллектуальным вентиляторным охлаждением, а также ступенчатой грозозащитой (AC 20/40 кА, DC 10/20 кА, 8/20 мкс). Для защиты АКБ предусмотрено аппаратное двухступенчатое отключение: контактор LLVD отключает неприоритетную нагрузку для продления времени работы узла связи, а контактор BLVD размыкает цепь аккумуляторов при падении напряжения до критического (по умолчанию 43,2 В), предотвращая глубокий разряд.

Ключевые параметры	Значение
Выходная мощность системы	200A (-48VDC)
Форм-фактор и монтаж	Стоечное исполнение 5U (монтаж 19 дюймов)
Количество слотов выпрямителей	4 слота (максимальная конфигурация: 4x R4850G2)
Модуль управления	интеллектуальный главный контроллер SMU02C с LCD-дисплеем
Защита батарей	Двойное отключение по низкому напряжению (LLVD отключение нагрузки + BLVD отключение батареи)

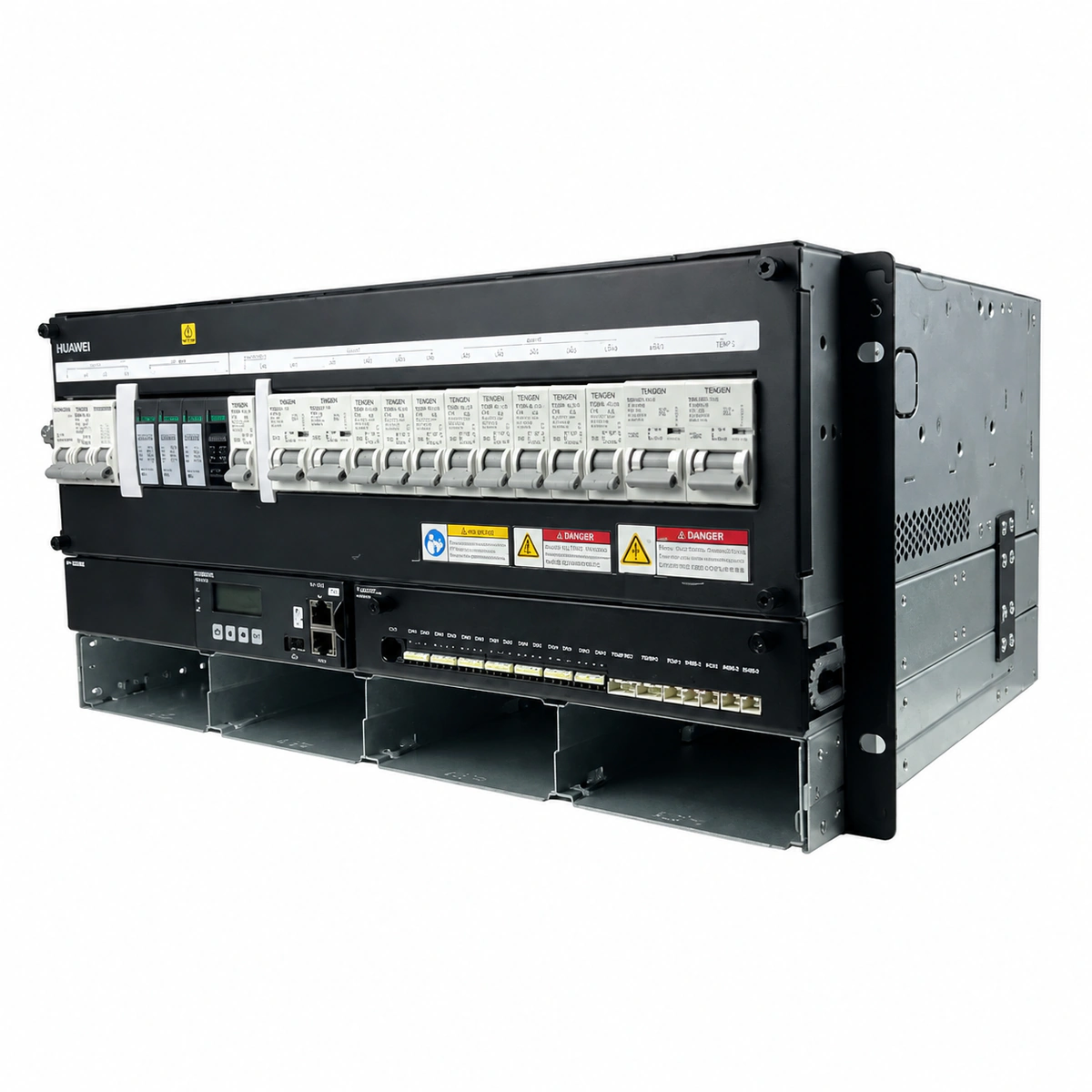

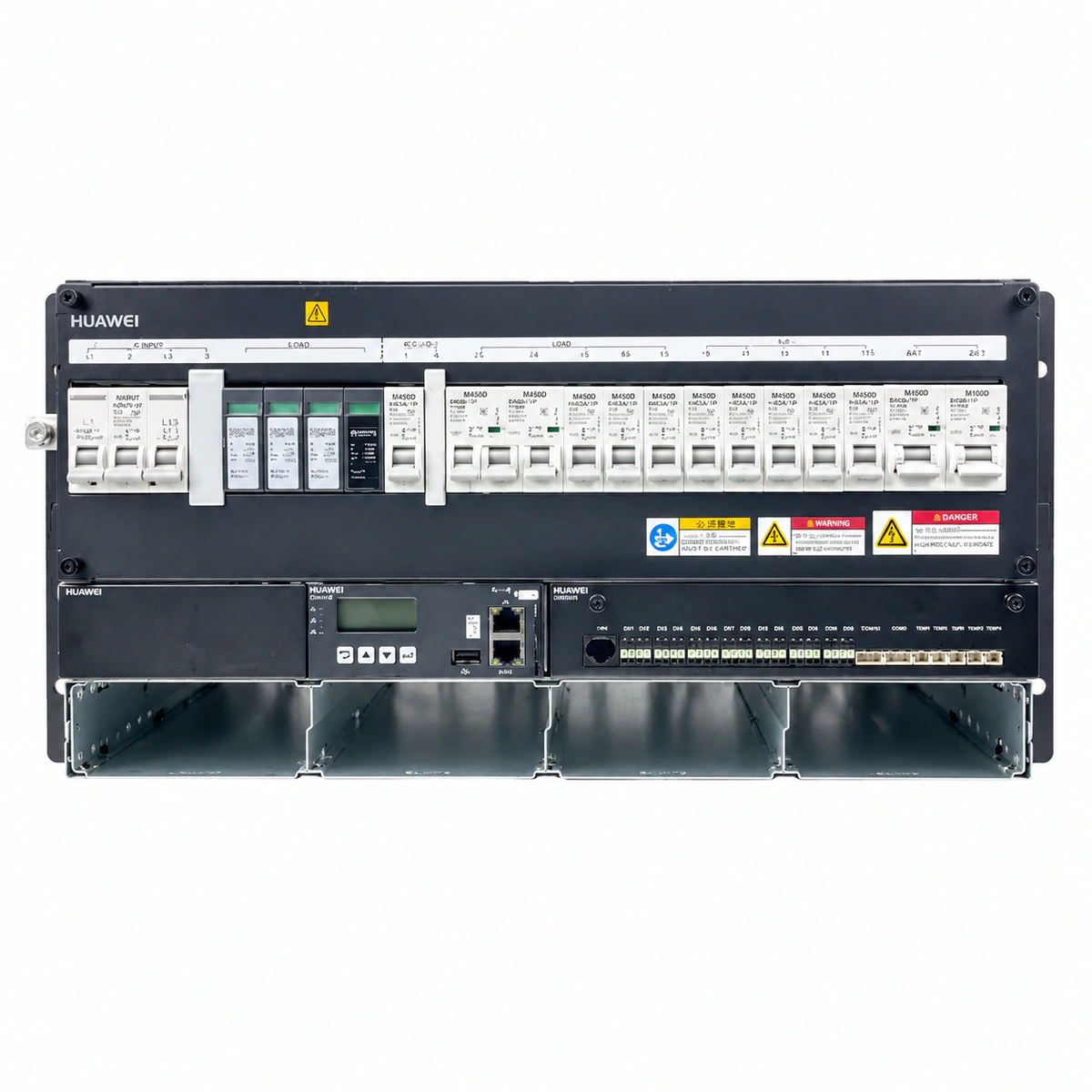

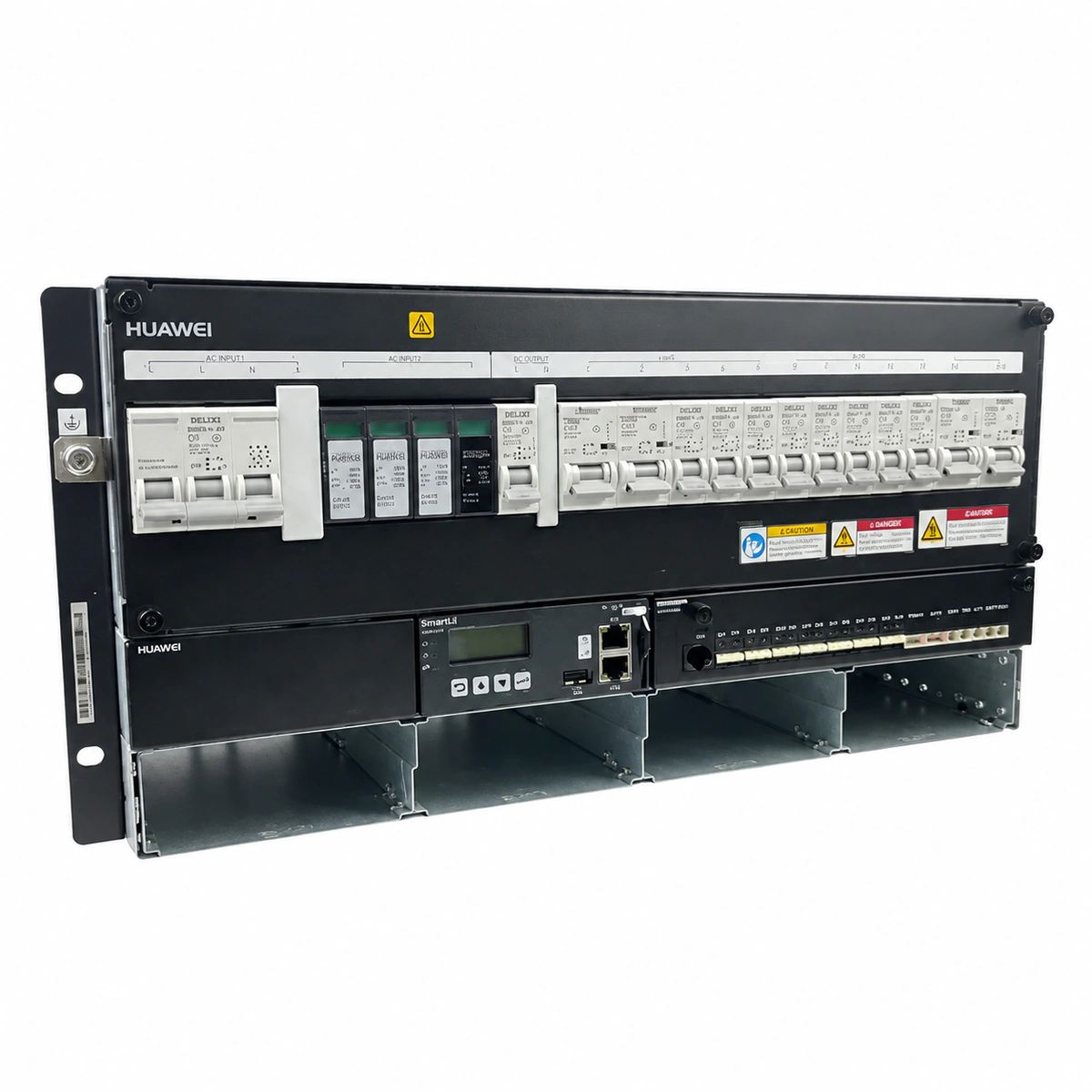

Стоечная система электропитания Huawei ETP48200-C5B4 5U 200A

Что это за продукт

Что это за продукт

Какую задачу решает

Для кого и каких условий

Ключевые преимущества

Технические характеристики

Области применения

Базовые станции и распределенные узлы

Периферийные вычисления и центры данных

Транспортная и промышленная инфраструктура
