Сантиметровый «золотой диапазон»: динамика спектра и физика распространения 7,125–8,4 ГГц
Спектральный коридор 7,125–8,4 ГГц (также классифицируемый в рамках исследований ITU-R как верхняя часть сантиметрового диапазона или Upper Mid-Band FR3) рассматривается телекоммуникационной отраслью в качестве фундаментального базиса для развертывания сетей 6G. Данный диапазон обеспечивает критический компромисс между охватом традиционных средних частот (C-band 3,5–3,8 ГГц) и экстремальной пропускной способностью миллиметровых волн (mmWave). Однако с точки зрения физики распространения радиоволн переход на 7 ГГц сопряжен с существенным ростом потерь в свободном пространстве (FSPL): затухание электромагнитной волны на частоте 7,5 ГГц превышает показатели диапазона 3,5 ГГц примерно на 6,6 дБ, что требует значительного увеличения коэффициента усиления антенной решетки для сохранения эквивалентного бюджета радиолинии (link budget).
Экспериментальные полевые испытания в Конкорде (штат Калифорния) с использованием агрегированной полосы 400 МГц выявили критические зависимости при проникновении сигнала сквозь конструкционные материалы. Затухание в условиях отсутствия прямой видимости (NLOS) при прохождении через энергоэффективные стекла с низкоэмиссионным металлизированным покрытием (Low-E glass) достигает 25–35 дБ, а в железобетонных межэтажных перекрытиях и несущих стенах превышает 40 дБ. Полученные эмпирические данные подтверждают, что геометрия сот на базе существующих площадок макросайтов формирует устойчивый радиус соты порядка 100–200 метров в плотной городской застройке, требуя гибридного совмещения макро- и микросотовой инфраструктуры с прецизионным 3D-диаграммообразованием.
Дополнительное затухание трассы (FSPL): +6,6 дБ на частоте 7,5 ГГц относительно несущей 3,5 ГГц
Проектный радиус соты: 100–200 м в плотной городской застройке в сценариях NLOS
Затухание в строительных конструкциях: от 25 дБ (Low-E стекло) до 45 дБ (монолитный железобетон)
Агрегация каналов 400 МГц: сложность цифровой обработки и интерфейсы eCPRI
Обработка непрерывной полосы пропускания 400 МГц в реальном масштабе времени представляет собой сложнейшую вычислительную задачу для базовых станций (BBU). Сверхширокая полоса в сантиметровом спектре многократно увеличивает объемы матричных операций при цифровом формировании луча (Digital Beamforming), децимации, фильтрации и многопользовательском планировании (MU-MIMO Scheduling). Для минимизации интерференции и компенсации фазового шума гетеродина, который на частотах свыше 7 ГГц проявляет себя значительно агрессивнее, требуются специализированные высокопроизводительные цифровые сигнальные процессоры (DSP) и тензорные матричные сопроцессоры на базе передовых технологических норм.
Колоссальный поток несжатых или частично сжатых IQ-выборок между распределенным блоком (DU) и радиомодулями (RU) диктует отказ от классических интерфейсов CPRI в пользу протокола eCPRI (Split Option 7-2x). Для транспортировки трафика 400 МГц с поддержкой многопоточных конфигураций Massive MIMO на макросайте внедряются оптические приемопередатчики 100G/200G PAM4. Критическим фактором стабильности радиоинтерфейса становится обеспечение жестких параметров фазовой синхронизации: джиттер в канале синхронизации eCPRI / IEEE 1588v2 Precision Time Protocol (PTP) не должен превышать 10 пс во избежание деградации характеристик модуляции высоких порядков (1024-QAM и выше).
Оптический транспорт фронтхола: переход на интерфейсы 100G/200G PAM4 eCPRI (Split 7-2x)
Синхронизация времени и фазы: бюджет джиттера PTP (IEEE 1588v2 / SyncE) < 10 пс
Вычислительная нагрузка: компенсация фазового шума гетеродина и расчет матрицы канала H на полосе 400 МГц
Высокоплотный Massive MIMO и GaN RF-усилители: тепловыделение и эффективность
Уменьшение длины волны до ~4 см на частоте 7,5 ГГц позволяет физически интегрировать до 256 или 512 приемопередающих излучающих элементов в форм-фактор стандартной антенной панели. Однако реализация конфигураций 256T256R или плотных гибридных подрешеток сталкивается с барьером тепловыделения в радиотракте. Традиционные кремниевые LDMOS-транзисторы на частотах выше 6 ГГц демонстрируют резкую деградацию коэффициента усиления и КПД, что делает их непригодными для сантиметрового диапазона. Единственным индустриальным решением становится переход на транзисторы с высокой подвижностью электронов на основе нитрида галлия на подложке из карбида кремния (GaN-on-SiC HEMT).
Использование полупроводников GaN-on-SiC с рабочим напряжением стока 48–65 В позволяет достичь коэффициента добавленного КПД (PAE, Power-Added Efficiency) на уровне более 50% в связке с технологиями цифрового предыскажения (DPD) и схемами Догерти. Тем не менее, суммарная рассеиваемая тепловая мощность одного активного антенного блока (AAU) диапазона 7 ГГц достигает беспрецедентных 1,8–2,5 кВт. Для отвода такого теплового потока в условиях естественной конвекции на вершине мачты инженеры применяют радиаторы из композитных сплавов с интегрированными вакуумными испарительными камерами (vapor chambers), контурными тепловыми трубками и материалами с фазовым переходом (PCM).
Полупроводниковая база RF PA: транзисторы GaN-on-SiC HEMT с напряжением стока 48–65 В
Энергетическая эффективность тракта: КПД с добавлением мощности (PAE) > 50% при работе с DPD
Тепловая диссипация сектора: отвод 1,8–2,5 кВт тепла на блок AAU без применения принудительной вентиляции
Модернизация питания -48В DC макросайтов: модульные выпрямители и минимизация потерь I²R

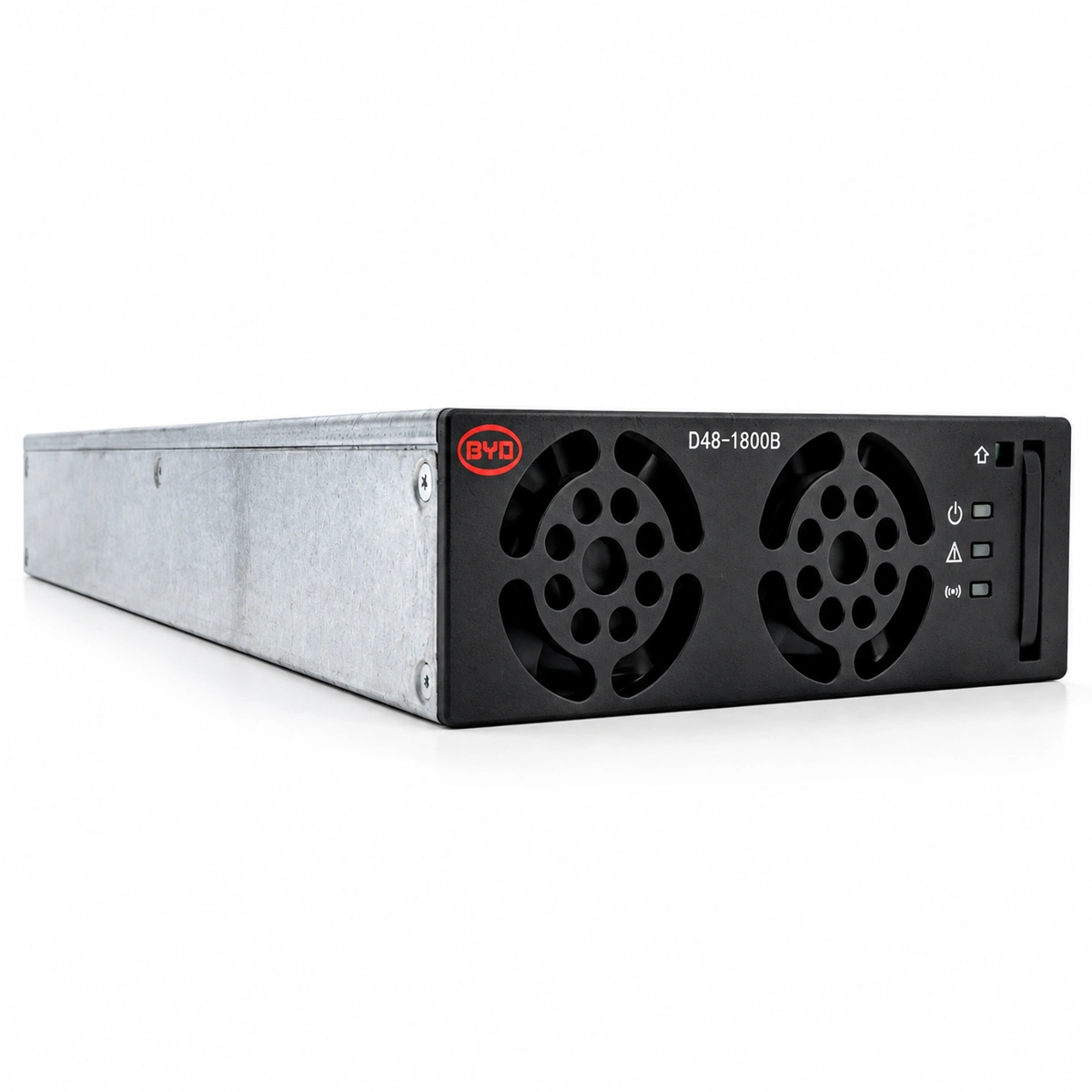

Накладывание сантиметрового радиоинтерфейса 6G на существующую инфраструктуру (включающую диапазоны Low-band, Mid-band LTE и 3,5 ГГц C-band 5G) приводит к резкому скачку суммарного потребления постоянного тока на площадке — пиковая нагрузка по шине постоянного тока может превышать 12–16 кВт на трехсекторный макросайт. Традиционные энергосистемы базовых станций с выпрямителями устаревших поколений (КПД 90–92%) создают недопустимые потери и избыточный теплоприток в шелтерах. Требуется комплексная замена стоек питания на модульные выпрямительные системы высокой плотности (модули 50А/75А) класса Titanium Efficiency с КПД преобразования от 96,5% до 98,0%.
Второй критический аспект связан с передачей возросших токов от шкафа питания к радиомодулям на топе башни. При токах нагрузки 40–50 А на сектор протекание тока по протяженным кабельным трассам длиной 40–80 метров вызывает критическое падение напряжения и квадратичные омические потери мощности (I²R). Для предотвращения просадки входного напряжения AAU ниже допустимого порога (-40,5 В DC) операторы реализуют два инженерных подхода: замену кабелей питания на массивные медные жилы увеличенного сечения (от 25 мм² до 35 мм²) либо развертывание повышающих DC-DC преобразователей, подающих на башенные фидеры компенсированное напряжение до -57В DC, что снижает ток в линии и сокращает кабельные потери на 30–40%.
Энергоэффективность выпрямителей: модули 50А/75А с КПД 96,5–98,0% (Titanium Class)
Оптимизация потерь I²R: переход на повышенное напряжение распределения до -57В DC на уровне мачты
Кабельная инфраструктура питания: применение силовых медных проводников сечением 25–35 мм²
Динамические накопители энергии и Peak Shaving: архитектура на базе LiFePO4
Рост динамического энергопотребления базовой станции при пиковой загрузке радиоинтерфейса 400 МГц делает непригодными классические свинцово-кислотные аккумуляторы (VRLA/AGM) из-за их низкой плотности энергии, медленного заряда и деградации при глубоком циклическом разряде. Инженерный стандарт модернизации сайтов требует перехода на компактные интеллектуальные литий-железо-фосфатные батарейные модули (LiFePO4) 48В номинальной емкостью 100–150 А·ч. Системы LiFePO4 обеспечивают свыше 4000–5000 рабочих циклов при 80% глубине разряда (DoD), сохраняя работоспособность при высоких скоростях разряда до 1C–2C без существенной просадки напряжения.
Архитектура современных систем накопления интегрируется с контроллерами питания по шинам CAN/Modbus для реализации алгоритмов динамического управления пиками потребления (Peak Shaving). При совпадении максимальной радиочастотной нагрузки AAU с пиковыми тарифными интервалами коммерческой электросети или ограничениями выделенной мощности трансформаторной подстанции, контроллер активирует частичный разряд батарей LiFePO4. Интеллектуальный срез пиков сглаживает профиль потребления от внешней сети, предотвращая срабатывание входных автоматических выключателей переменного тока и сохраняя максимальную выходную мощность радиопередатчиков 7 ГГц.
Тип аккумуляторов: LiFePO4 сборки 48В/100–150А·ч с ресурсом > 4000 циклов (80% DoD)
Функционал Peak Shaving: программно-аппаратный срез пиков потребления для защиты сетевого ввода AC
Интеграция телеметрии: прямой обмен данными BMS с системой управления сайтом через CAN/RS-485
Монтаж на опорах и заземление: ко-локация AAU и каскадная грозозащита
Ко-локация массивных блоков AAU 7 ГГц с существующими антеннами 4G/5G на оголовках антенно-мачтовых сооружений (АМС) создает критические механические и аэродинамические нагрузки. Увеличенная площадь лобового сопротивления и масса модулей Massive MIMO (до 40–55 кг на сектор) требуют выполнения повторных статических и динамических расчетов несущей способности башен в соответствии со стандартом ANSI/TIA-222-H. Эксплуатационная надежность требует применения усиленных трубостоек и виброгасящих узлов крепления, исключающих смещение фазовых центров антенн при ветровых нагрузках до 45–50 м/с.
Ввиду высокой чувствительности полупроводниковых компонентов GaN HEMT и оптических интерфейсов к наведенным импульсным перенапряжениям, особое внимание уделяется системе уравнивания потенциалов и грозозащите. Реализуется каскадная защита: на вводе силовых кабелей постоянного тока в аппаратный контейнер устанавливаются устройства защиты от импульсных перенапряжений (УЗИП) Класса I (ток разряда Iimp до 25 кА, волна 10/350 мкс), а в распределительных коробках на мачте вблизи AAU — координированные УЗИП Класса II (номинальный ток In 20–40 кА, волна 8/20 мкс). Экраны оптических бронированных кабелей и силовых линий заземляются минимум в трех точках, а сопротивление контура заземления макросайта жестко ограничивается величиной R ≤ 5 Ом (с целевым значением R ≤ 2 Ом).
Каскадирование УЗИП (SPD): Класс I (10/350 мкс, 25 кА) в шелтере + Класс II (8/20 мкс) на вершине опоры
Сопротивление заземляющего контура: нормативное значение R ≤ 5 Ом, целевой оптимум ≤ 2 Ом
Механический расчет АМС: верификация ветровой нагрузки по стандарту ANSI/TIA-222-H с учетом ветровых зон до 50 м/с
