1. Arquitectura eléctrica y eficiencia energética del Vertiv eSure R48-3000e3

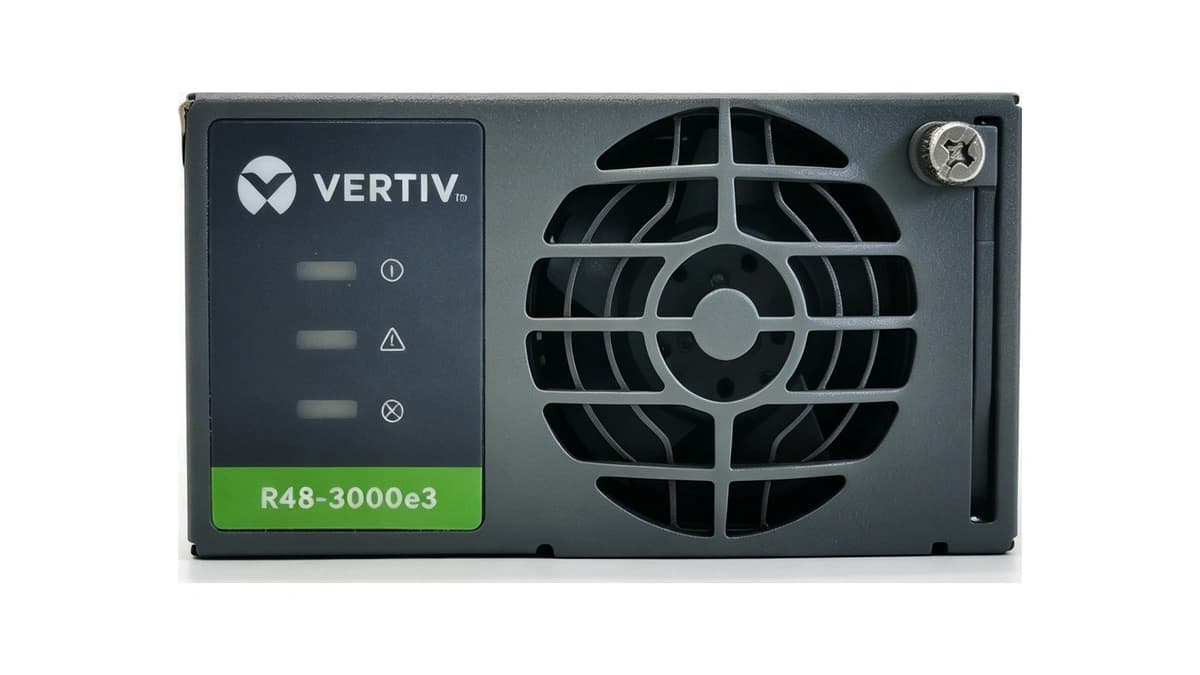

En el despliegue de sitios macro 5G y la modernización de centros de datos perimetrales, la eficiencia de conversión de la infraestructura de energía en corriente continua determina directamente los costes operativos (OPEX). El módulo Vertiv eSure R48-3000e3 pertenece a la tercera generación de rectificadores conmutados de alta frecuencia.
Potencia y corriente nominal de salida :Tensión nominal de -48V DC (rango regulable de -42V a -58V DC), corriente de 50A y potencia continua de 3000W bajo tensiones de red de 176V a 290V AC.
Eficiencia de conversión ultraalta :Alcanza un pico de eficiencia del 96.2 % al 50 % de carga. En comparación con rectificadores antiguos del 91 %-92 %, la disipación térmica se reduce más del 45 %.
Amplia tolerancia a fluctuaciones de red :Rango de entrada de 85V a 300V AC con desclasificación lineal entre 85V y 176V AC para evitar paradas por baja tensión.
Rango de temperatura extendido :Operativo desde -40 °C hasta +75 °C. Mantiene potencia completa hasta 45 °C y más del 80 % de capacidad continua a 65 °C.
2. Matriz de compatibilidad con bastidores NetSure y controladores
Durante la selección de rectificadores, los equipos de ingeniería evalúan la integración mecánica, conectores posteriores y protocolos digitales CAN. El R48-3000e3 cuenta con perfil estándar de 1U de altura y 1/3 de ancho de rack de 19 pulgadas.

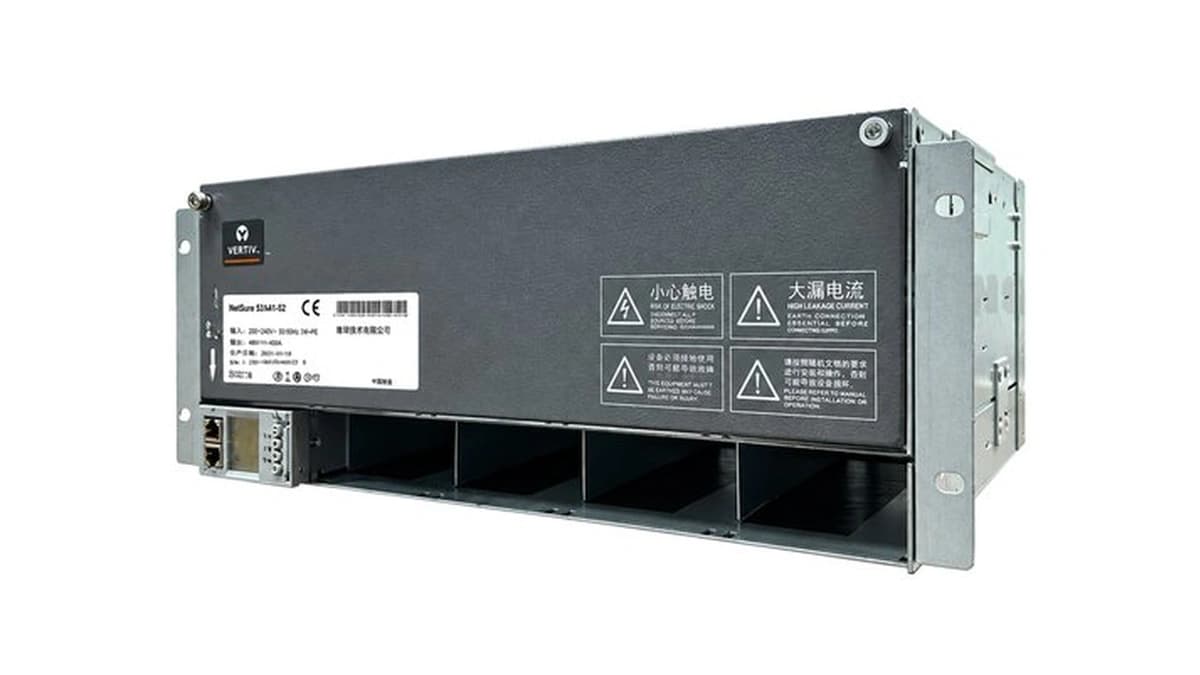

Sistemas NetSure 531 (A41 / A61) :Compatibilidad directa con bastidores de 3U a 6U equipados con controladores NCU o M830B con conexión en caliente y balanceo automático.
Armarios NetSure 731 de gran capacidad :Admite configuraciones en paralelo de 12 a 24 rectificadores con balanceo dinámico y modo de hibernación para ahorro energético.
Bus digital CAN aislado :Comunica parámetros de tensión de entrada, corriente de salida, temperatura interna y velocidad del ventilador en tiempo real.
3. Estrategia de sustitución: reemplazo de módulos R48-2900U y R48-2000e
Existen numerosas instalaciones que aún operan con módulos históricos Emerson / Vertiv R48-2900U o R48-2000e. Con el fin de vida útil de dichas series, el R48-3000e3 es la alternativa de actualización recomendada.
Compatibilidad mecánica pin a pin :Comparte exactamente las mismas dimensiones, tirador de inserción y conectores traseros que el R48-2900U, permitiendo el cambio en caliente.
Criterios de conexión en paralelo :No se recomienda mezclar a largo plazo módulos 3000e3 y 2900U en el mismo bastidor debido a diferencias en perfiles de control y eficiencia.
Actualización del firmware del supervisor :Supervisores antiguos M221B o M500D deben contar con firmware actualizado para identificar el código de potencia de 3000W.
4. Pautas de compra y verificación de autenticidad
El mercado secundario incluye unidades reacondicionadas o falsificadas que entrañan riesgos operativos. La inspección de recepción debe contemplar cuatro verificaciones esenciales.
Acabado metálico y rejillas de ventilación :El chasis original está fabricado en chapa galvanizada cepillada sin rebabas en los troquelados de ventilación.
Concordancia de códigos de barras y placa técnica :El código de barras superior (1R483000e3A06) debe coincidir con los datos grabados por láser en el lateral.
Mecanismo de fijación y tornillo cautivo :El tirador de enclavamiento original asegura un contacto firme en las barras de corriente continua, previniendo sobrecalentamientos.
Soporte técnico y suministro RICEWIND :RICEWIND dispone de existencias de rectificadores y sistemas de energía continua. Para presupuestos y consultas: lee@ricewind.com o +86 17621197907.
