Arquitecturas de Refrigeración de Precisión In-Row y Economizador por Bomba de Refrigerante para Centros de Datos Micromodulares

El despliegue acelerado de computación de alta densidad e infraestructuras perimetrales para inteligencia artificial (15 kW a 35 kW por rack) ha dejado obsoletos los esquemas tradicionales de climatización perimetral por falso suelo. Este documento técnico presenta un análisis termodinámico y mecatrónico exhaustivo de la refrigeración en hilera (In-Row) integrada con contención de pasillo caliente (HAC) y sistemas de economización natural mediante bomba de refrigerante fluorado. Al operar con temperaturas de retorno de aire elevadas (37 °C a 42 °C), el ciclo termodinámico eleva sustancialmente la temperatura de evaporación saturada, optimizando el Coeficiente de Rendimiento (COP). El sistema de doble bucle conmuta sin transiciones térmicas abruptas entre el ciclo por compresión mecánica y un bucle de bombeo de líquido de potencia ultrabaja (<1,2 kW mediante electrobomba de rotor húmedo sin aceite), suprimiendo el trabajo del compresor cuando las condiciones ambientales caen bajo 10 °C. Se evalúan arquitecturas de redundancia N+1/2N soportadas por corriente continua de -48 V para garantizar inercia térmica durante transferencias de red, control psicrométrico dinámico anti-condensación y cumplimiento riguroso de normativas F-Gas y UL 60335-2-40 para refrigerantes A2L de bajo potencial de calentamiento global (GWP), consolidando factores de efectividad en el uso de la energía (PUE) anualizados inferiores a 1,15.

PublicadoAutor: RICEWIND Infrastructure Research Institute

Aerodinámica de Contención Micromodular y Régimen Térmico Elevado

La concentración de cargas computacionales masivas, aceleradas por matrices de procesamiento gráfico (GPU) y clústeres de computación perimetral con densidades térmicas de entre 15 kW y 35 kW por gabinete, impone un colapso operativo sobre las unidades perimetrales convencionales (CRAC/CRAH). En los esquemas de difusión por cámara plena de falso suelo, la caída de presión aerodinámica y la recirculación parásita provocan puntos calientes localizados e inestabilidad térmica severa. La implementación de confinamientos cerrados de pasillo caliente (Hot Aisle Containment, HAC) en arquitecturas micromodulares desacopla rigurosamente los volúmenes de impulsión y extracción, anulando la mezcla de fluidos y transformando el comportamiento psicrométrico global de la infraestructura. Esta separación física rigurosa garantiza un gradiente aerodinámico predecible donde el caudal de aire impulsado corresponde con exactitud volumétrica a la demanda de aspiración de los servidores.

Al implementar contención de pasillo caliente (HAC) frente a configuraciones de pasillo frío (CAC), la temperatura del aire de retorno hacia las baterías evaporadoras se eleva consistentemente hasta un rango operativo de 37 °C a 42 °C. Desde la perspectiva del ciclo inverso de Carnot, este incremento térmico incrementa de forma directa la temperatura de evaporación saturada (SST) de 7 °C a más de 16 °C sin comprometer el umbral máximo de admisión del equipamiento de IT según la envolvente térmica ASHRAE A1/A2. Dicho desplazamiento reduce drásticamente la relación de compresión mecánica y la irreversibilidad termodinámica del evaporador, incrementando el Coeficiente de Rendimiento (COP) del compresor en más de un 25 % y estabilizando el caudal volumétrico con pérdidas de carga sub-pascal a través del módulo.

  • Aislamiento estructural mediante barreras físicas de policarbonato autoextinguible y sellos de cepillo de alta estanqueidad en pasamuros de cableado.

  • Monitoreo continuo de presurización diferencial para sostener una diferencia nula o sub-pascal (0 a -2 Pa) entre pasillo caliente y pasillo frío.

  • Homologación de envolventes térmicas según la directriz ASHRAE Thermal Guidelines para garantizar estabilidad en impulsión a 24 °C - 27 °C con retorno a 40 °C.

Dinámica de Climatización In-Row de Proximidad y Modulación de Caudal con Ventiladores EC

La integración adyacente directa de acondicionadores de precisión en hilera (In-Row CRAC) neutraliza la trayectoria de transporte del aire que caracteriza a los diseños perimetrales, reduciendo la distancia de impulsión de decenas de metros a escasos milímetros del foco térmico. De acuerdo con las leyes fundamentales de afinidad hidrodinámica de los ventiladores, la potencia consumida en el eje es proporcional al cubo del caudal y linealmente dependiente de la presión estática del sistema. Al eliminar la fricción viscosa del suelo técnico y reducir los desvíos bruscos de dirección mediante una arquitectura 'close-coupled', el trabajo de transporte fluidodinámico ejercido por el sistema de ventilación decrece entre un 35 % y un 50 %, permitiendo un suministro laminar y simétrico que erradica por completo la estratificación térmica vertical en el frente de los bastidores.

Las unidades In-Row implementan conjuntos multiventilador de rotor externo con motores de conmutación electrónica (EC) y álabes curvados hacia atrás, controlados vectorialmente por lazo cerrado con base en la caída de presión instantánea y la temperatura en el plenum de IT. Paralelamente, la generación frigorífica se modula en tiempo real mediante compresores de tipo scroll con variación de frecuencia por inversor (Inverter DC), optimizados para fluidos frigorígenos A2L de bajo potencial de calentamiento global (GWP) como R32, R454B o R1234ze. Esta sinergia mecatrónica permite modular la potencia térmica neta entre el 20 % y el 100 % de su capacidad nominal sin experimentar ciclajes térmicos de arranque y parada, sosteniendo un recalentamiento estable en la batería evaporadora y previniendo el golpe de líquido o la degradación de lubricante polioléster (POE).

  • Implementación de ventiladores centrífugos EC con perfiles de álabes tridimensionales fabricados en material compuesto de baja inercia.

  • Sintonización PID del lazo de modulación del compresor inverter con velocidad de rampa térmica regulada entre 0,5 Hz/s y 2 Hz/s.

  • Calibración de algoritmos de control de velocidad de ventilación con modulación individual por piso térmico dentro de la envolvente del rack.

Economización Termodinámica por Bomba de Refrigerante Líquido y Circuito Dual

Para maximizar la densidad energética anual sin incurrir en la complejidad mecánica y el consumo de agua asociados a torres de enfriamiento por evaporación, se introduce el sistema de economización natural mediante bomba de refrigerante fluorado en circuito dual. Esta solución integra, en una única matriz física herméticamente sellada, el ciclo clásico de compresión de vapor y un bucle hidráulico secundario cerrado impulsado exclusivamente por una electrobomba centrífuga de rotor húmedo (canned motor pump). En operación puramente mecánica (temperatura exterior superior a 18 °C), el compresor inverter efectúa el trabajo termodinámico de elevación de presión y temperatura enviando gas supercalentado al condensador exterior microcanal.

A medida que la temperatura ambiental desciende por debajo de 18 °C, el sistema activa de manera transparente un régimen mixto o híbrido, donde el condensador genera subenfriamiento profundo y asiste parcialmente al compresor. Cuando las condiciones exteriores alcanzan el umbral de desconexión completa (típicamente < 10 °C), el compresor de alta potencia se desactiva y aísla mediante válvulas de retención electromagnéticas. El ciclo entra en modo 'Free Cooling' total: la bomba de refrigerante sin aceite entra en servicio consumiendo menos de 1,2 kW eléctricos para hacer circular la fase líquida condensada directamente hacia el evaporador In-Row, donde absorbe la carga del pasillo caliente y se vaporiza pasivamente. Este desacoplamiento motriz abate el consumo eléctrico de la refrigeración hasta en un 75 %, catapultando el PUE anual del micro-módulo a valores inferiores a 1,15 en zonas de clima templado o frío.

  • Configuración de electrobomba hermética de rotor húmedo con cojinetes cerámicos lubricados por el propio refrigerante líquido.

  • Instalación de separador de líquido/recibidor de refrigerante sobredimensionado con sensor óptico de nivel para evitar cavitación en la bomba.

  • Programación de histéresis térmica adaptativa de 1,5 K en el algoritmo de conmutación entre modo DX directo, mixto y economizador 100 %.

Arquitectura Eléctrica Crítica y Respaldo de Continuidad Térmica en Corriente Continua

La continuidad operativa de un centro de datos de computación masiva exige resiliencia frente a perturbaciones de la red que trasciende la simple disponibilidad de alimentación en los servidores. Dada la bajísima inercia térmica inherente a los racks de alta densidad (35 kW), una interrupción en el flujo de refrigerante provoca un embalamiento térmico crítico (thermal runaway) en menos de 45 segundos, superando los umbrales de desconexión por sobretemperatura de las matrices de silicio. Para evitar este escenario destructivo durante la conmutación de fuentes de potencia entre la red comercial y los grupos electrógenos, la arquitectura de refrigeración In-Row se instrumenta bajo esquemas de redundancia física activa N+1 o 2N, con interfaces de transferencia estática automática (ATS) coordinadas a nivel de skid.

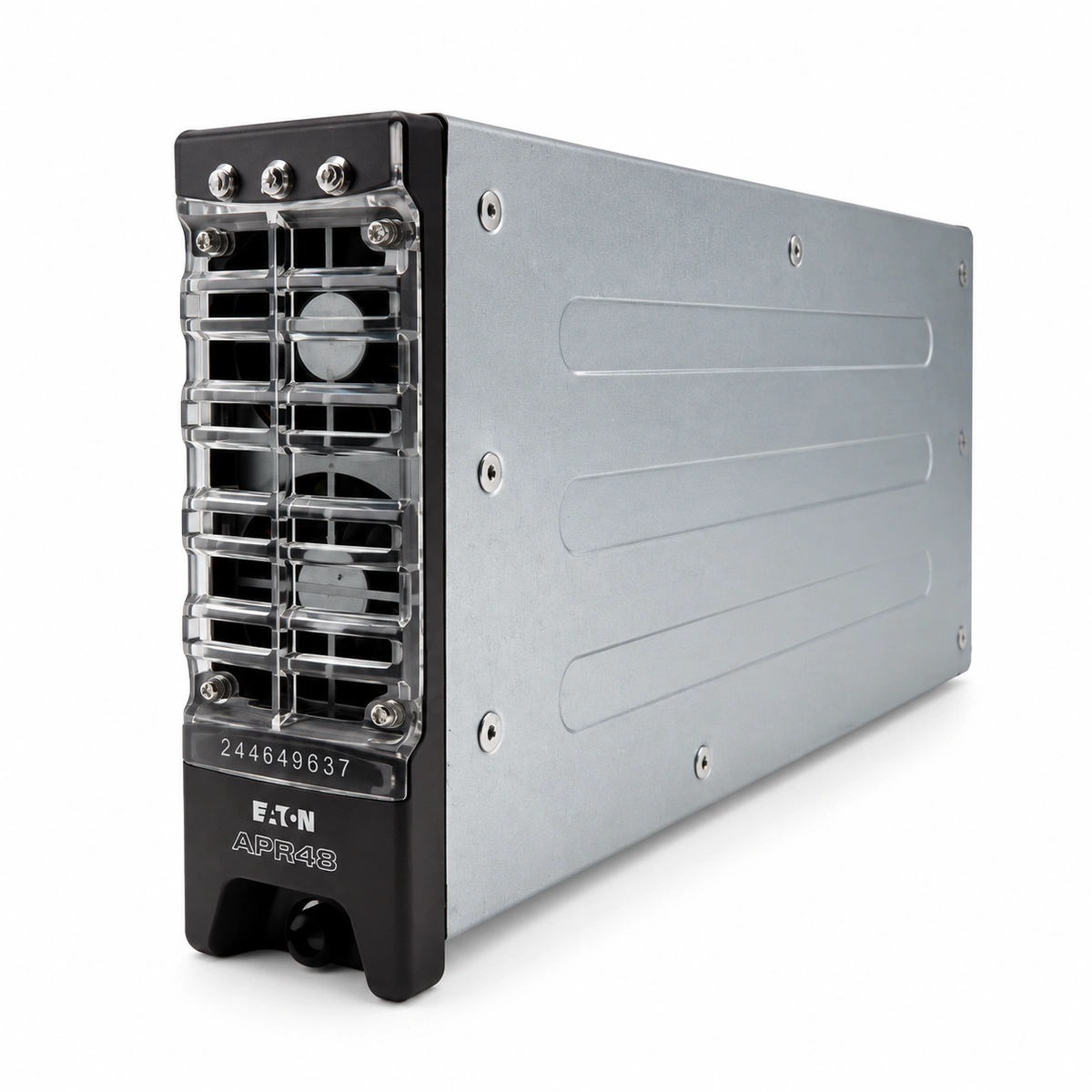

Para asegurar un régimen ininterrumpido absoluto ('zero thermal interruption ride-through'), las cargas críticas de bombeo y ventilación se desacoplan del bus de corriente alterna mediante enlaces de rectificación de corriente continua a -48 V DC de grado telecomunicaciones o buses DC de SAI dedicados. Tanto los motores EC de ventilación interior como la bomba de economización y los ventiladores del condensador exterior operan directamente sobre el bus continuo o a través de inversores intermedios de conmutación cero milisegundos. Esta disposición mantiene el desplazamiento aerodinámico y la circulación de masa refrigerante inalterados durante los periodos de transición de red, disipando la energía residual y garantizando una estabilidad volumétrica y térmica absoluta sin perturbaciones mecánicas transitorias.

  • Integración de fuentes de alimentación conmutadas duales conectadas a buses de continua independientes de -48 V DC con desacoplo por diodos O-ring.

  • Cálculo y despliegue del tiempo de almacenamiento térmico dinámico en condensadores y acumuladores de masa de refrigerante.

  • Pruebas de conmutación en banco con corte instantáneo de línea AC verificando la ausencia de caídas de presión estática en el pasillo caliente.

Fusión Sensorial IoT, Monitorización Psicrométrica y Control Activo Anti-Condensación

La optimización fluidotérmica en entornos de alta densidad requiere una malla de telemetría de grano ultrafino distribuida a lo largo de las caras de aspiración y descarga de cada bastidor. Mediante matrices de microsensores digitales de temperatura, humedad relativa y velocidad de flujo ubicados en los sectores superior, medio e inferior de cada rack, el sistema compila un mapeo tridimensional en tiempo real del campo térmico. Algoritmos de optimización embebidos en el controlador central del micro-módulo procesan estas señales sensoriales mediante lógica difusa y redes neuronales ligeras, modulando de forma sincronizada la frecuencia de giro de los ventiladores EC y los pasos de apertura de la válvula de expansión electrónica (EEV).

Un vector crítico en este entorno de alto rendimiento radica en la eliminación del riesgo de condensación superficial en componentes electrónicos. Al operar con fluidos refrigerantes a temperaturas variables durante la transición al modo economizador por bomba, el controlador computa dinámicamente el punto de rocío del aire interior en función de la entalpía y la presión psicrométrica local. La válvula de expansión electrónica (EEV) y el caudal de la bomba regulan la temperatura superficial del serpentín evaporador para mantenerla de forma determinista entre 1,5 K y 2,0 K por encima del punto de rocío del pasillo frío circundante. Esto asegura una operación estrictamente en calor sensible (coeficiente de calor sensible SHR = 1,0), cancelando la formación de condensado en la bandeja interna y eliminando el consumo energético parasitario derivado de procesos de deshumidificación innecesarios.

  • Despliegue de cuadrícula sensorial IoT con 6 puntos de medición termohigrométrica por gabinete con protocolo Modbus-RTU/BACnet IP.

  • Implementación de lógica de seguimiento en tiempo real del punto de rocío psicrométrico para el control dinámico del recalentamiento en la EEV.

  • Enclavamiento de seguridad con corte de válvula de refrigerante y alarma de gradiente térmico ante lecturas de humedad relativa de impulsión superiores al 70 %.

Comisionamiento de Skids Modulares, Detección de Fugas y Cumplimiento Normativo A2L

La transición hacia centros de datos prefabricados 'Edge' e hiperconvergentes exige la manufactura integral de skids de climatización preensamblados, preconectados y precargados en fábrica bajo rigurosos protocolos de pruebas de aceptación (FAT). La integridad hermética del circuito de refrigeración se valida en instalaciones controladas sometiendo el conjunto a pruebas de espectrometría de masas por helio bajo vacío profundo (< 50 micrones), seguido de presurización diferencial estática con mezclas trazadoras de nitrógeno e hidrógeno. Este procedimiento erradica fallas mecánicas inducidas por fatiga de material o vibraciones multiaxiales durante las maniobras de transporte logístico e instalación estructural en campo, recortando los tiempos de puesta en marcha operativa de semanas a días.

Desde la perspectiva regulatoria ambiental y de seguridad funcional, la adopción de refrigerantes A2L de bajo GWP (como R32, R454B o R1234ze) impone una adhesión estricta a las directivas de la Enmienda de Kigali, el reglamento europeo F-Gas y el estándar internacional UL 60335-2-40. Aunque estos fluidos presentan una inflamabilidad extraordinariamente baja (baja velocidad de combustión laminar y alta energía de ignición mínima), los skids modulares incorporan detectores ópticos infrarrojos de fuga de refrigerante en la base del evaporador. Ante la detección de concentraciones equivalentes al 25 % del Límite Inferior de Inflamabilidad (LFL), el sistema ejecuta de forma autónoma la evacuación forzada mediante ventilación de dilución a prueba de explosiones, desenergiza las fuentes de ignición no críticas y aísla las líneas de líquido a través de electroválvulas de corte rápido.

  • Verificación de hermeticidad de fábrica mediante espectrometría de masas por helio con tasa de fuga certificada inferior a 0,5 g/año.

  • Integración de sensores ópticos de fuga de gas refrigerante A2L calibrados con acoplamiento al sistema de ventilación de emergencia del plenum.

  • Emisión de libro de registro de gas y certificación de presiones según ASME Sección VIII División 1 y norma EN 378 para refrigerantes ecológicos.
