Dinámica del Espectro Centimétrico: Física de Propagación en la Banda de 7,125 a 8,4 GHz
La banda centimétrica superior (7,125–8,4 GHz), comúnmente denominada la 'banda dorada' para la futura capa 6G, introduce un equilibrio electromagnético estratégico entre la cobertura de área de las frecuencias sub-6 GHz y las capacidades extremas de capacidad de las ondas milimétricas (mmWave). No obstante, la física de propagación a 7 GHz impone pérdidas de trayectoria en el espacio libre (FSPL) significativamente mayores que las observadas en las bandas tradicionales C-band (3,5 GHz). La atenuación adicional de aproximadamente 6 dB respecto a los 3,5 GHz exige compensaciones mediante ganancias de antena superiores y algoritmos predictivos de conformación de haz (beamforming) en entornos donde la atenuación por dispersión y difracción es más acusada.
Las mediciones de campo en entornos macrourbanos demuestran que las pérdidas por penetración no lineal (NLOS) en materiales constructivos modernos resultan críticas. El vidrio de baja emisividad térmica (Low-E), el hormigón armado y los paneles de yeso multicapa introducen atenuaciones que oscilan entre 25 dB y 40 dB a estas frecuencias. En consecuencia, el modelado geométrico de enlace establece radios de celda viables de 100 a 200 metros en escenarios densos, forzando a los operadores a co-ubicar transceptores centimétricos en la infraestructura de mástiles macro ya existente para asegurar una densidad de cobertura suficiente tanto en enlaces descendentes como ascendentes.
Margen de enlace ajustado para una atenuación en espacio libre (FSPL) ~6 dB superior respecto a 3,5 GHz.
Radio de cobertura macro-celular confinado a un rango nominal de 100–200 m en escenarios urbanos densos NLOS.
Modelado de pérdidas de inserción en vidrio Low-E y hormigón armado con coeficientes de atenuación de 25 a 40 dB.
Agregación de Canales de 400 MHz: Complejidad en Banda Base e Interconexión eCPRI
El procesamiento de portadoras agregadas continuas o discontinuas de hasta 400 MHz representa un salto cuántico en los requerimientos computacionales del procesador digital de señales (DSP). La estimación de canal en tiempo real, el cálculo matricial para inversión de matrices de canal (mediante descomposiciones Cholesky o QR) y la mitigación de interferencias multiusuario (MU-MIMO) demandan infraestructuras de banda base capaces de procesar decenas de Tera-operaciones por segundo (TOPS) por sector. Esta carga computacional eleva la disipación térmica y la densidad de empaquetamiento dentro de las unidades de banda base (BBU) situadas en los gabinetes a pie de torre.
La interfaz de transporte entre la BBU y las cabezas de radio integradas (AAU) requiere una migración obligada desde estándares convencionales hacia interfaces eCPRI basadas en transceptores ópticos de 100G y 200G con modulación PAM4. La serialización de flujos IQ para 400 MHz sobre múltiples capas espaciales satura los enlaces tradicionales de 25G, obligando al uso de WDM denso (DWDM) directamente en el mástil. Simultáneamente, el presupuesto de latencia de ida y vuelta (RTT) en el fronthaul se mantiene restringido a menos de 100 microsegundos, asegurando que los bucles de control de haz dinámico y HARQ operen sin degradación de rendimiento de capa física.
Implementación de transceptores ópticos 100G/200G PAM4 eCPRI para transporte de flujos IQ de 400 MHz.
Latencia determinista estricta en el enlace de fronthaul óptico con un presupuesto RTT inferior a 100 µs.
Capacidad de cómputo en BBU escalada para inversión matricial en tiempo real con arquitecturas de enfriamiento activo.
Massive MIMO de Alto Orden y Amplificación GaN: Eficiencia y Térmica en Mástil
Para compensar las severas pérdidas de trayecto a 7 GHz, las unidades de antena activa (AAU) integran matrices de apertura masiva con configuraciones de 256 elementos radiantes (256T256R) o sub-arreglos de 512 elementos acoplados. A longitudes de onda del orden de 3,5 a 4,2 cm, el área física disponible para el espaciado entre elementos (λ/2) se reduce drásticamente, lo que restringe el volumen físico disponible para la electrónica de radiofrecuencia (RF). La proximidad entre amplificadores de potencia genera densidades de flujo térmico que desafían la refrigeración pasiva tradicional.
Para solventar este cuello de botella, el silicio LDMOS cede su lugar a transistores de alta movilidad electrónica de nitruro de galio sobre carburo de silicio (GaN-on-SiC HEMT). Estos dispositivos operan a tensiones de drenador de 48V a 65V, alcanzando eficiencias de potencia añadida (PAE) superiores al 50% en condiciones de retroceso de potencia (back-off) de 8 dB requeridas por las modulaciones de alto orden (1024-QAM). Sin embargo, la disipación térmica consolidada de una AAU de 256 elementos a 7 GHz puede oscilar entre 1,8 kW y 2,5 kW por sector, exigiendo placas base con tubos de calor (heat-pipes) de cambio de fase y aletas de disipación de alta conductividad para evitar el embalamiento térmico del silicio.
Adopción de transistores GaN-on-SiC HEMT operando a tensiones de drenador en rango de 48V a 65V DC.
Rendimiento de eficiencia de potencia añadida (PAE) > 50% bajo condiciones de modulación compleja con alto PAPR.
Disipación térmica por unidad de antena activa (AAU) dimensionada para cargas continuas de 1,8 kW a 2,5 kW.
Modernización de Potencia a -48V DC: Rectificadores de Alta Eficiencia y Pérdidas I²R

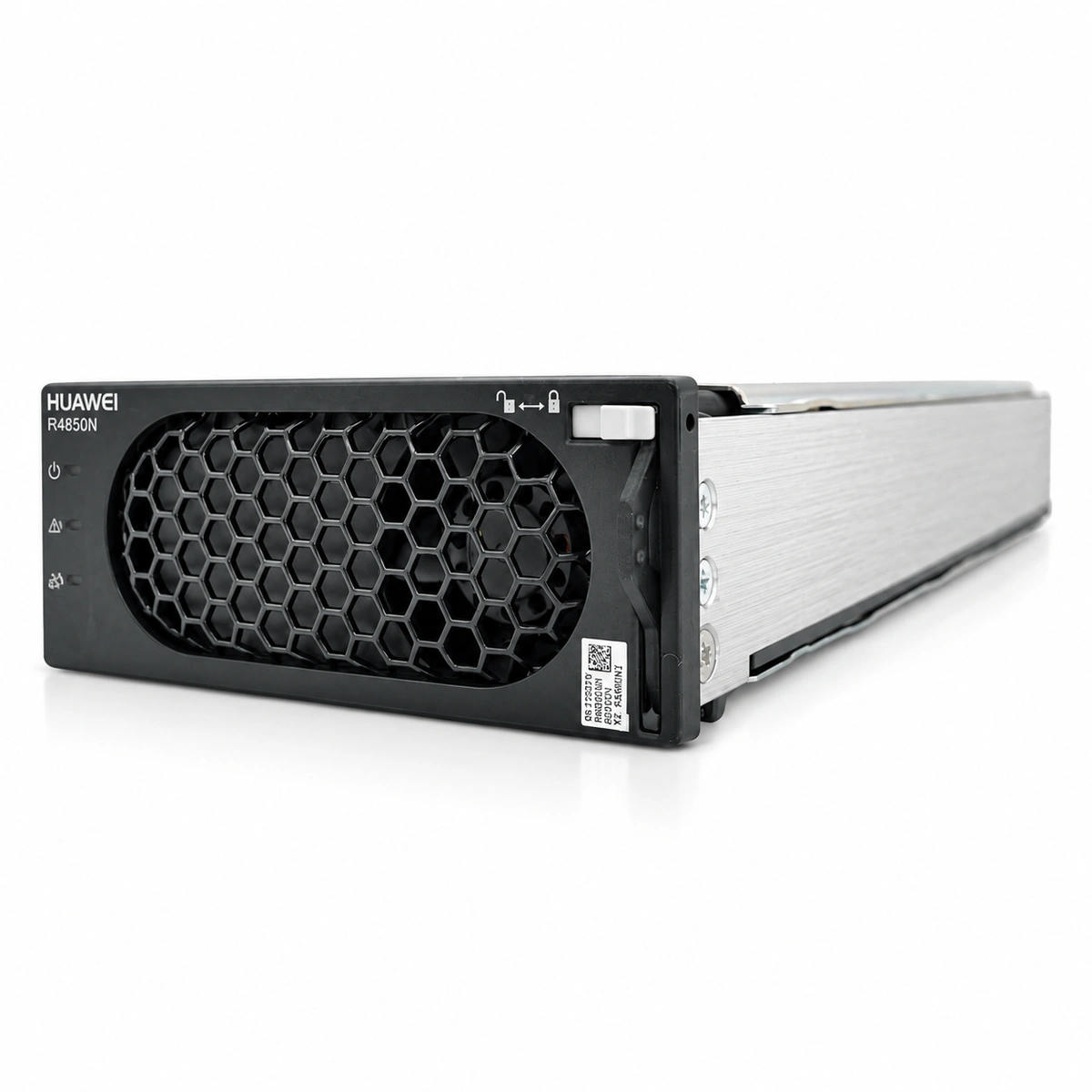

La coexistencia simultánea de capas multi-banda (bandas bajas de cobertura, C-band 5G a 3,5 GHz y la nueva capa pre-6G en 7 GHz) eleva exponencialmente el consumo eléctrico total del emplazamiento macro, superando frecuentemente los 12 kW a 16 kW en configuraciones tri-sectoriales. Los sistemas de alimentación rectificadora tradicionales con eficiencias del 90-92% resultan inviables debido a las pérdidas parásitas en forma de calor residual. Es mandatario el despliegue de módulos rectificadores conmutados de alta densidad con eficiencias certificadas entre el 96,5% y el 98% (clase Titanium), capaces de entregar densidades de corriente de hasta 50A o 75A por módulo en bastidores de 1U/2U.
El incremento en la corriente continua demandada por las AAU en la cima de la torre introduce un severo desafío vinculado a las caídas de tensión y las pérdidas Joule (I²R) a lo largo del cableado vertical. Mantener una barra de distribución fija a -48V DC nominal provocaría caídas de potencial inadmisibles o la necesidad de conductores de cobre de calibres imprácticos. La solución de ingeniería radica en la adopción de calibres sobredimensionados de 16 mm² a 35 mm² o, preferentemente, en el uso de conversores elevadores DC-DC que inyectan -57V DC en el busbar de subida, minimizando la corriente circulante, optimizando la regulación de tensión en los bornes de la radio y reduciendo la carga de peso estructural en el mástil.
Despliegue de rectificadores conmutados modulares con curvas de eficiencia certificadas entre 96,5% y 98%.
Elevación de tensión en barra troncal hasta -57V DC para mitigar caídas de tensión y pérdidas I²R en tramos verticales.
Selección de conductores de cobre para alimentación de radio con secciones nominales entre 16 mm² y 35 mm².
Almacenamiento Dinámico y Peak Shaving: Arquitectura de Baterías LiFePO4
Las baterías de plomo-ácido reguladas por válvula (VRLA) han quedado obsoletas ante la dinámica de carga de las redes de banda ancha ultra-ancha. La intermitencia de carga generada por la agregación de portadoras de 400 MHz, combinada con ráfagas de tráfico masivas, requiere bancos de almacenamiento con alta tasa de descarga continua y ciclos de vida prolongados. La industria estandariza sistemas basados en fosfato de hierro y litio (LiFePO4) en formatos modulares de rack de -48V con capacidades unitarias de 100Ah y 150Ah, integrados con sistemas avanzados de gestión de baterías (BMS) capaces de comunicarse nativamente con la controladora de potencia del sitio.
Más allá del respaldo pasivo ante fallas de la red eléctrica comercial, la infraestructura de litio inteligente habilita algoritmos avanzados de recorte de picos (peak shaving) y gestión de demanda. En horarios de alta tarifación eléctrica o durante picos transitorios de demanda de potencia de RF en 7 GHz, el BMS instruye a los bancos de LiFePO4 a complementar la salida de los rectificadores, evitando que el consumo agregado del sitio supere los límites contratados con la empresa distribuidora de energía. Esta capacidad protege la continuidad operativa del transmisor sin degradar la potencia de salida en antena ni incurrir en penalizaciones económicas por sobreconsumo de red.
Transición de almacenamiento de respaldo hacia módulos LiFePO4 de 48V nominal con capacidades de 100Ah/150Ah.
Implementación de algoritmos de peak shaving coordinados vía BMS para absorción de transitorios de RF a 7 GHz.
Monitoreo digital bidireccional entre el controlador de rectificadores y la batería para ciclado cíclico inteligente.
Ingeniería de Despliegue en Mástil y Protección contra Transitorios
La integración de las AAU de 7 GHz en estructuras existentes añade una carga mecánica y de resistencia aerodinámica crítica que obliga al cálculo estructural estricto de acuerdo con normativas internacionales (ANSI/TIA-222-H o Eurocódigos). El peso de las antenas masivas con radiadores integrados, disipadores de aluminio fundido y ensambles de soporte eleva el centro de gravedad de la torre. Es imperativo ejecutar un modelado estático y dinámico de torsión en la coronación del mástil, dado que una deflexión angular de apenas décimas de grado desalinea severamente los haces directivos extremadamente estrechos generados a estas longitudes de onda centimétricas.
Desde la perspectiva eléctrica, la elevación de transceptores semiconductores de alta sensibilidad basados en GaN sobre la estructura los expone directamente a descargas atmosféricas directas e indirectas. El sistema de protección exige un esquema coordinado de dispositivos de protección contra sobretensiones (SPD) Clase I y Clase II (Tipos 1 y 2). Se instalan SPDs en la caja de distribución de CC de la torre y en la base del mástil, combinados con descargadores de gas y varistores de óxido metálico (MOV) de alta capacidad de descarga (Imax > 40 kA). La resistencia de puesta a tierra global de la estación debe consolidarse por debajo de 5 ohmios mediante un anillo perimetral equipotencial que neutralice sobretensiones transitorias y proteja la integridad de los enlaces ópticos e interfaces eléctricas.
Análisis de carga estática/eólica bajo estándar TIA-222-H para controlar la torsión y desviación del haz en 7 GHz.
Integración de supresores de sobretensión SPD Clase I y Clase II (Tipo 1/2) con corrientes de descarga Imax ≥ 40 kA.
Aseguramiento de red equipotencial de puesta a tierra con resistencia global estrictamente inferior a 5 Ω.
