1. Systemarchitektur und kompakte 2HE elektrische Spezifikationen

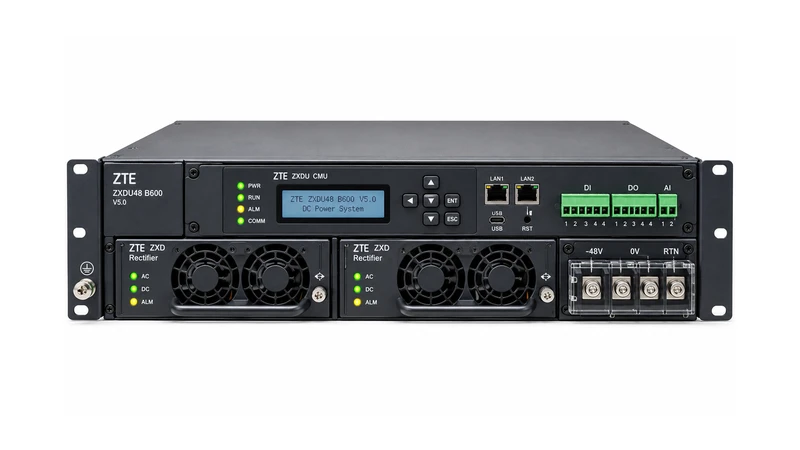

Das ZTE ZXDU48 B600 (V5.0) ist ein standardisiertes 19-Zoll 2HE Einschubsystem für hochdichte Mobilfunkstationen, Edge-Computing-Knotenpunkte und industrielle Telekommunikationsanwendungen. Mit einer DC-Nennausgangsspannung von -48VDC (regelbar von -42VDC bis -58VDC) und einem maximalen Nennstrom von 60A versorgt das Gesamtsystem zuverlässig Lasten bis zu 3200W. Das kompakte Gehäuse (88.9 mm Höhe, 482.6 mm Breite, ca. 300 mm Bautiefe) vereint AC-Einspeisung, Gleichrichterschächte, zentrale Überwachungseinheit und DC-Sicherungsverteilung.
Die Netzeingangsstufe verarbeitet Wechselspannungen von 80VAC bis 300VAC (45Hz bis 65Hz). Im Bereich von 80VAC bis 176VAC schützt eine kontinuierliche lineare Leistungsbegrenzung das Gesamtsystem vor unzulässigen Abschaltungen bei extremen Netzspannungseinbrüchen oder Notstrombetrieb. Die Anlage verfügt über Überspannungsschutz der Klasse C (20kA) und arbeitet mit einem Systemwirkungsgrad von über 96%.
Gleichstrom-Ausgang: -48VDC Nennspannung (Einstellbereich -42VDC bis -58VDC), Maximalstrom 60A.
Mechanisches Format: 19-Zoll-Rackmontage in 2HE Bauhöhe (~300mm Tiefe) mit vollständiger Frontbedienung.
Weitbereichs-Netzeingang: 80VAC bis 300VAC mit unterbrechungsfreier Leistungsanpassung zwischen 80V und 176V.
EMV- und Überspannungsschutz: 20kA Ableitvermögen, konform zu IEC 60950-1 und EN55022 Klasse B.
2. Gleichrichterarchitektur, Hot-Swap-Fähigkeit und Überwachungsanbindung
Das Gehäuse ist nach dem modularen N+1 Redundanzprinzip aufgebaut. Die ZTE Hocheffizienz-Gleichrichtermodule lassen sich während des laufenden Betriebs unter Volllast wechseln (Hot-Plug). Bei internen Defekten wird das betroffene Modul innerhalb von Millisekunden elektronisch isoliert, während die verbleibenden Einheiten die Last mit einer Stromaufteilungsabweichung von unter ±3% unterbrechungsfrei übernehmen.
Die Überwachungszentrale erfasst Spannungen, Strangströme, Batterieladung und Raumtemperaturen kontinuierlich. Über Schnittstellen wie RS232, RS485 und RJ45 Ethernet unterstützt das System YD/T 1363 und SNMP, wodurch eine direkte Anbindung an übergeordnete Managementsysteme (NMS/OSS) gewährleistet ist.
Unterbrechungsfreier Heißtausch: Austausch ohne Lichtbogenbildung oder Einbruch der DC-Sammelschienenspannung.
Aktive Lastverteilung: Autonome Stromsymmetrierung mit einer Toleranz von maximal ±3% zwischen den Modulen.
Netzwerkprotokolle: Volle Unterstützung von RS485, RS232 und SNMP über Ethernet für zentrale Leitsysteme.
Intuitive Diagnose: Frontseitige LED-Zustandsanzeigen, LC-Display und konfigurierbare potentialfreie Melderelais.
3. DC-Lastverteilung und intelligenter Tiefentladeschutz (LLVD/BLVD)
Die Gleichstromverteilung des ZXDU48 B600 (V5.0) verfügt über selektive Leitungsschutzschalter oder Sicherungen (10A, 16A, 20A, 32A), aufgeteilt in vorrangige Systemverbraucher und nachrangige Zusatzlasten.
Bei anhaltendem Stromausfall trennt das System bei Erreichen der ersten Entladestufe (LLVD, 44.0VDC bis 44.5VDC) unkritische Lasten ab, um die verbleibende Batteriekapazität den Hauptsendern vorzubehalten. Sinkt die Batteriespannung weiter bis zur Schutzschwelle (BLVD, 43.0VDC bis 43.2VDC), öffnet der Batterieschütz, um die Zellen vor zerstörerischer Tiefentladung zu schützen. Zudem optimiert eine temperaturgeführte Erhaltungsladung die Lebensdauer der Energiespeicher.
Zweistufige Lastabwurf-Schütze: Unabhängige Trennung für unkritische Verbraucher (LLVD) und Batterieschutz (BLVD).
Temperaturgeführte Ladespannung: Automatische Nachregelung (-3mV bis -5mV/Grad C je Zelle) gegen thermisches Durchgehen.
Selektive Abgangsabsicherung: Mehrkanalige Gleichstromabsicherung mit präziser Auslösekennlinie.
Batteriekompatibilität: Parametrisierbar für geschlossene Bleibatterien (VRLA/GEL) und moderne LiFePO4-Akkus.
4. Einkaufsprüfung, Erkennung von Refurbished-Ware und Originalbeschaffung
Aufgrund hoher Nachfrage werden im unautorisierten Handel häufig überarbeitete Altsysteme als Neuware angeboten. Prüfen Sie beim Wareneingang stets die Übereinstimmung der gelaserten Seriennummern auf Chassis und Modulen mit den im Controller ausgelesenen Asset-Daten. Eine Sichtprüfung der internen Kupferschienen und Schützkontakte zeigt rasch, ob Abbrandspuren oder mechanische Schleifspuren vorliegen.
Originalgehäuse von ZTE bestehen aus korrosionsbeständigem elektrolytisch verzinktem Stahlblech mit Schutzleiterwiderstand unter 0.1 Ohm. RICEWIND liefert ausschließlich qualitätsgeprüfte Neuware mit vollständigen Prüfprotokollen. Technische Beratung und Projektanfragen richten Sie an lee@ricewind.com oder telefonisch an +86 17621197907.
Seriennummern-Abgleich: Typenschild, Modulaufkleber und Controller-Firmware-ID müssen exakt übereinstimmen.
Schützkontakt-Inspektion: Kontakte der LLVD/BLVD-Relais müssen frei von Kontaktabbrand und Oxidation sein.
Isolations- und Erdungsprüfung: Nachweis der 2000VAC Spannungsfestigkeit und Erdungswiderstand < 0.1 Ohm.
Offizieller Herstellerservice: RICEWIND Engineering-Support erreichbar über lee@ricewind.com oder +86 17621197907.
