Architektonische Topologie und Leistungsdichte-Engineering

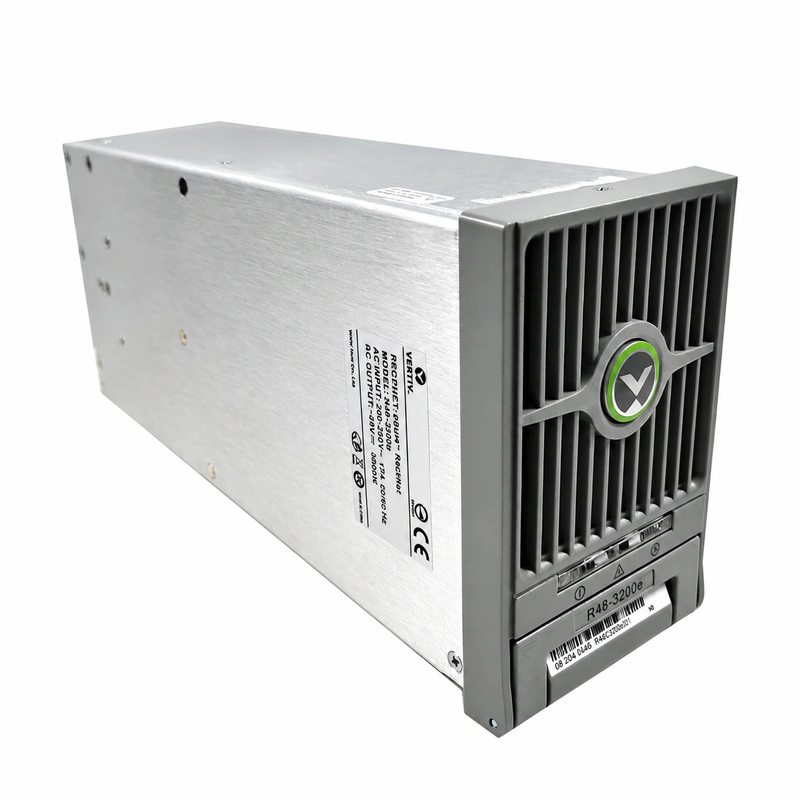

Das Vertiv R48-3200e Gleichrichtermodul repräsentiert den State-of-the-Art im Bereich hochkompakter Schaltnetzteiltopologien für unterbrechungsfreie Telekommunikationsstromversorgungen. Mit einer nominellen DC-Ausgangsleistung von 3200 W bei einer Abmessung von lediglich 84,5 mm Breite, 272 mm Tiefe und 132 mm Höhe (standardisiertes 1U/3U-Einschubformat) erzielt das System eine marktführende volumetrische Leistungsdichte. Bei einem Baugruppengewicht von circa 2,8 kg implementiert das Modul eine zweistufige Wandlertopologie: Eine aktiv geregelte Leistungsfaktorkorrekturstufe (PFC) im Zwischenkreis wird mit einer galvanisch isolierten, hocheffizienten LLC-Resonanzwandlerstufe gekoppelt, um minimale Schaltverluste über das gesamte Lastspektrum sicherzustellen.

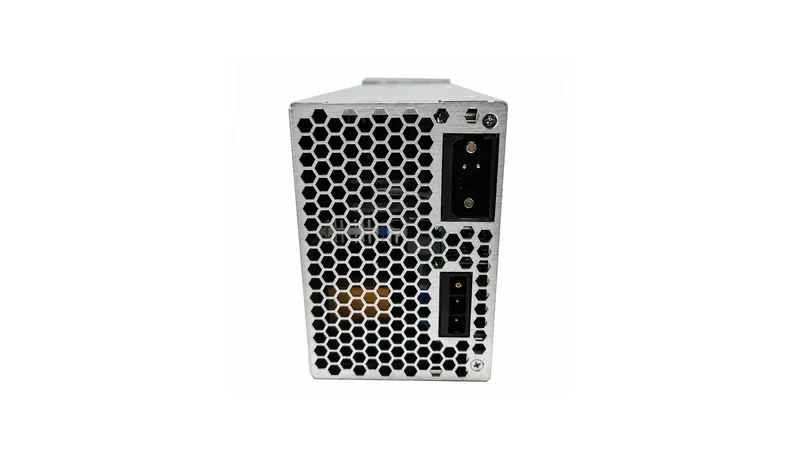

Die mechanische Konstruktion basiert auf einer robusten Blind-Mate-Steckverbindung an der Modulrückseite, wodurch ein unterbrechungsfreier Hot-Swap-Austausch im laufenden Produktivbetrieb realisiert wird. Die DC-Ausgangsspannung ist softwaredefiniert im Bereich von -42 V DC bis -58 V DC präzise einstellbar, wobei der Nennarbeitspunkt auf standardisierte -48 V DC Telekommunikationsbusse optimiert ist. Der Nennausgangsstrom beläuft sich auf 50 A bei -58 V DC und skaliert lastabhängig auf bis zu 66,7 A Spitzenstrom bei niedrigeren Schwebespannungen. Diese Leistungscharakteristik erlaubt die direkte Pufferung moderner Lithium-Ionen- (LiFePO4) sowie klassischer VRLA-Batterieanlagen ohne externe Zusatzwandler.
Extrem kompakte Modulabmessungen von 84,5 mm × 272 mm × 132 mm bei ca. 2,8 kg Baugruppengewicht
Echter Hot-Swap-fähiger Blind-Mate-Rückwandanschluss für unterbrechungsfreie Wartung und Skalierung
Regelbarer DC-Ausgangsspannungsbereich von -42 V DC bis -58 V DC bei bis zu 66,7 A Spitzenstrom
Elektrische Wandlungseffizienz und Netzanpassungsfähigkeit
Die energetische Performance des Vertiv R48-3200e zeichnet sich durch einen Spitzenwirkungsgrad von über 95,4 % aus, was im Vergleich zu älteren Gleichrichtergenerationen zu einer drastischen Senkung der thermischen Verlustleistung und der elektrischen Betriebskosten (OPEX) führt. Eingangsseitig verarbeitet das Modul einen einphasigen Wechselspannungsbereich von nominal 200 V AC bis 250 V AC (50/60 Hz), verfügt jedoch über eine außergewöhnliche Betriebsbandbreite von 85 V AC bis 300 V AC. Selbst bei extremen Netzspannungsanomalien und transienten Überspannungen widersteht die Eingangsstufe dauerhaften Belastungen von bis zu 415 V AC ohne Zerstörung der Halbleiterstrukturen.
Die integrierte PFC-Regelungsstufe garantiert einen Leistungsfaktor von PF ≥ 0,99 sowie einen Gesamtklirrfaktor (THD) von unter 5 % über den weiten Lastbereich von 50 % bis 100 %. Bei instabilen Netzverhältnissen nutzt das Modul eine kontinuierliche Unterspannungs-Derating-Kurve: Während zwischen 176 V AC und 290 V AC die volle Ausgangsleistung von 3200 W bereitgestellt wird, reduziert das System bei sinkender Netzspannung bis 85 V AC stufenlos auf 1000 W bis 1500 W. Dieser adaptive Algorithmus verhindert das Auslösen netzseitiger Schutzorgane bei Unterspannungsereignissen (Brownouts) und hält die Systemverfügbarkeit auf Makro- und Edge-Standorten zuverlässig aufrecht.
Hocheffizienter Wandlerwirkungsgrad von >95,4 % zur Reduktion von Strom- und Klimatisierungs-OPEX
Umfassender AC-Eingangsspannungsbereich von 85 V bis 300 V mit Überspannungsfestigkeit bis 415 V AC
Netzrückwirkungsfreie PFC-Stufe mit Leistungsfaktor ≥ 0,99 und Klirrfaktor THD ≤ 5 % (50–100 % Last)
Thermisches Management und akustische Dynamik
Das thermische Design des Vertiv R48-3200e basiert auf einer strikten Front-to-Back-Kühlluftführung, die eine kontrollierte laminare Durchströmung der leistungselektronischen Schlüsselkomponenten gewährleistet. Die Zwangsbelüftung wird durch einen internen bürstenlosen DC-Lüfter getrieben, dessen Drehzahl über einen dedizierten Digital Signal Processor (DSP) kontinuierlich gesteuert wird. Der Algorithmus nutzt mehrere thermische Sensorpunkte an den primären Schalttransistoren, der PFC-Drossel und den sekundärseitigen Synchrongleichrichtern, um die Lüfterdrehzahl in Abhängigkeit von Lastzustand und Umgebungstemperatur dynamisch zu regeln, was die Lagerlebensdauer der Lüfter signifikant verlängert.
Das Modul ist für anspruchsvolle Industrie- und Telekom-Umgebungen im Temperaturspektrum von -40 °C bis +75 °C spezifiziert. Die volle Ausgangsleistung von 3200 W wird bis zu einer Umgebungstemperatur von +55 °C ohne jegliche Leistungseinbußen aufrechterhalten. Oberhalb von +55 °C setzt ein berechnetes, lineares thermisches Derating ein, das das System bis zur Grenztemperatur von +75 °C vor thermischer Überlastung schützt, ohne eine abrupte Systemabschaltung zu erzwingen. Bei Standardbetriebsbedingungen minimiert das optimierte Lüfterprofil zudem die akustische Emission auf unter 50 dBA, wodurch sich das Modul auch für den Einsatz in geräuschsensiblen Vermittlungsstellen eignet.
Gerichteter Front-to-Back-Luftstrom zur Vermeidung von Heißluft-Rückzirkulation im Baugruppenträger
Volle 3200 W Dauerleistung bis +55 °C mit kontrolliert linearem Derating bis +75 °C Umgebungstemperatur
DSP-gesteuerter bürstenloser Lüfter zur Lebensdauermaximierung und Lärmreduktion auf unter 50 dBA
Systemintegration und CAN-Bus-Telemetrie
Der Vertiv R48-3200e wurde für den nahtlosen Parallelbetrieb in modularen DC-Stromversorgungssystemen der Vertiv NetSure Baureihen entwickelt. Er ist vollständig rückwärts- und vorwärtskompatibel zu Systembaugruppenträgern wie NetSure 501, NetSure 531, NetSure 701, NetSure 721 und NetSure 731. Die interne Systemkommunikation erfolgt über einen galvanisch getrennten High-Speed-CAN-Bus, der das Modul direkt mit den übergeordneten Steuerungs- und Überwachungseinheiten (wie Vertiv NCU, SCU+, M530B oder M830B) koppelt. Parameter wie Spannungs-Sollwerte, Strombegrenzungen und Batterieladekurven werden digital in Echtzeit synchronisiert.
Ein Kernmerkmal der Systemintegration ist die aktive Lastverteilung (Active Current Sharing): Über die CAN-basierte Regelschleife gleicht das Modul seinen Ausgangsstrom mit einer Präzision von unter ±5 % gegenüber parallelen Einheiten im Rack ab. Dies verhindert thermische Hotspots und eine asymmetrische Komponentenalterung im Modulverbund. Bei einem potenziellen Ausfall der CAN-Bus-Kommunikation wechselt das Modul autonom in einen ausfallsicheren Standardbetriebsmodus (Autonomous Float Mode), in dem die werkseitig oder zuletzt definierte Erhaltungsspannung ohne Systemunterbrechung eigenständig weitergeführt wird.
Kompatibel mit Vertiv NetSure 501, 531, 701, 721 und 731 DC-Stromversorgungssystemen
Echtzeit-CAN-Bus-Telemetrie mit nativer Unterstützung für Vertiv NCU, SCU+, M530B und M830B Controller
Präzise aktive Stromaufteilung (Active Current Sharing) mit Abweichung von unter ±5 % im Parallelbetrieb
Industrielle Schutzmatrix und Zuverlässigkeitsanalyse
Zur Gewährleistung kompromissloser Betriebssicherheit in geschäftskritischen Umgebungen integriert der Vertiv R48-3200e eine mehrstufige, hardware- und softwarebasierte Schutzmatrix. Die Eingangsseite verfügt über eine integrierte Überspannungsabschaltung bei Überschreiten von 305 V AC mit automatischer Hysterese-Wiedereinschaltung bei Netzstabilisierung. DC-ausgangsseitig verhindert eine zweistufige Überspannungsschutzschaltung (OVP) katastrophale Überspannungen an empfindlichen Lasten: Ein extrem schneller Hardware-Latch riegelt das Modul bei Erreichen definierter Schwellenwerte unwiderruflich ab, während ein vorgeschalteter Software-Algorithmus transiente Spitzen filtert.
Gegen Kurzschlüsse und Überlasten auf der Sammelschiene ist das Modul durch eine permanente Strombegrenzung mit Foldback-Charakteristik geschützt, die ein thermisches Durchgehen zuverlässig verhindert. Alle internen Schutzmechanismen greifen dezentral im Modul und arbeiten unabhängig vom übergeordneten Systemcontroller. Berechnet nach Telcordia SR-332 Standards weist der R48-3200e eine Mean Time Between Failures (MTBF) von über 500.000 Betriebsstunden auf. Diese Robustheit wird durch hochwertige Komponenten wie 105-°C-Elektrolytkondensatoren, gekapselte Induktivitäten und Schutzlackierungen gegen korrosive Umwelteinflüsse untermauert.
Zweistufiger DC-Überspannungsschutz mit ultraschneller Hardware- und Software-Verriegelung
Eigensichere Kurzschluss- und Überstrombegrenzung mit automatischem Wiederanlauf nach Lastbereinigung
Carrier-Grade-Komponentenqualität mit einer feldverifizierten MTBF von über 500.000 Betriebsstunden
Carrier-Grade Beschambeschaffung, Qualitätssicherung und TCO-Strategie
Im Rahmen der Beschaffungsstrategie für kritische Telekommunikationsinfrastrukturen ist die Differenzierung zwischen fabrikneuen Originalmodulen und nicht zertifizierten Nachbauten elementar. Qualitätsgesicherte Vertiv R48-3200e Baugruppen durchlaufen vor Auslieferung strenge 100 % Factory-Burn-In-Testverfahren unter Volllastzyklen. Beschaffungsabteilungen müssen sicherstellen, dass Seriennummern, Hardware-Revisionsstände und Firmware-Versionen den jeweiligen Netzbetreiber-Zulassungen entsprechen, um Inkompatibilitäten mit Bestandscontrollern in bestehenden NetSure-Infrastrukturen auszuschließen.
Eine fundierte Total Cost of Ownership (TCO)-Analyse zeigt, dass die Investition in Module mit >95,4 % Wirkungsgrad gegenüber Systemen mit 90-92 % Wirkungsgrad bereits innerhalb von 18 bis 24 Monaten allein durch reduzierte Strom- und Klimalasten amortisiert wird. Für Projektierungen, weltweite Ersatzteillogistik sowie Beschaffungsanfragen für neue und zertifiziert geprüfte Vertiv R48-3200e Gleichrichtermodule steht das spezialisierte Engineering-Team von RICEWIND zur Verfügung (Offizieller Kontakt: E-Mail: lee@ricewind.com | Telefon/WhatsApp: +86 17621197907).
Verifikation von Originalhardware mittels Firmware-Abgleich und zertifizierter 100 % Burn-In-Prüfung
Geringe TCO durch signifikante OPEX-Reduktion bei elektrischer Verlustleistung und Klimatisierung
Direkter Engineering- und Beschaffungskanal via RICEWIND: lee@ricewind.com / +86 17621197907
