1. Architektonische Übersicht und 1U-Leistungsdichteanalyse

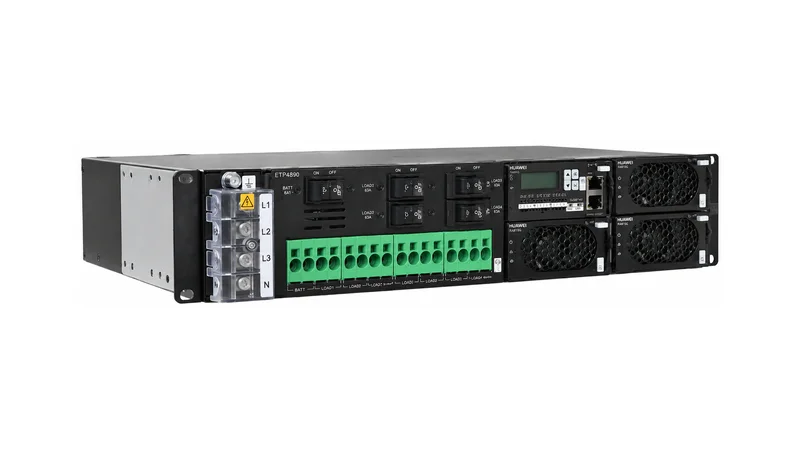

Das Huawei ETP4890-A2 wurde speziell für Telekommunikationsinfrastrukturen entwickelt, bei denen die rackbasierte Raumausnutzung ein kritischer Kostenfaktor ist. Das System realisiert eine vollständige -48V-Gleichstromversorgung mit einer Ausgangskapazität von nominal 90 A (bis zu 4800 W Gesamtleistung) in einem standardisierten 19-Zoll-Baugruppenträger mit einer Bauhöhe von lediglich 1U (442 mm Breite × 255 mm Tiefe × 43,6 mm Höhe). Mit einem Leergewicht von unter 8 kg minimiert die Plattform die strukturelle Belastung in Wandgehäusen, dezentralen Outdoor-Stationen und hochintegrierten Glasfaser-Hauptverteilern (ODF).
Die elektrische Eingangsarchitektur verarbeitet Netzspannungen im Weitbereich von 85 V bis 300 V AC und unterstützt sowohl einphasige als auch dreiphasige Einspeisungen ohne hardwareseitige Modifikationen. Diese inhärente Flexibilität isoliert die nachgeschaltete DC-Infrastruktur zuverlässig gegen massive Netzschwankungen, Frequenzabweichungen (45 bis 66 Hz) sowie transiente Netzstörungen. Das Gehäusedesign trennt Kühlluftströme strikt von stromführenden Leiterbahnen, was die Ansammlung dielektrisch leitfähiger Stäube verhindert und die Langlebigkeit in unkontrollierten Umgebungen sicherstellt.
Kompakter Formfaktor: 1U-Baugruppenträger (442 mm × 255 mm × 43,6 mm) optimiert für 19-Zoll- und ETSI-Installationen.
Maximale Belastbarkeit: Nominal -48 V DC Ausgangsspannung bei bis zu 90 A Stromtragfähigkeit (4800 W Spitzenleistung).
Eingangstoleranz: Weitbereichs-AC-Eingang von 85 V bis 300 V AC zur Kompensation instabiler Versorgungsnetze.
2. Gleichrichter-Subsystem: R4830G1 vs. R4815G1, 96 % Wirkungsgrad und N+1-Topologie
Die Leistungssektion des Huawei ETP4890-A2 verfügt über drei Einschubschächte, die modular mit Huawei R4830G1- (30 A / 1740 W) oder R4815G1-Gleichrichtern (15 A / 870 W) bestückt werden können. Der R4830G1 nutzt eine moderne resonant schaltende Topologie, die einen Spitzenwirkungsgrad von über 96 % erreicht und die Verlustwärme im Subrack signifikant minimiert. Dank des hohen Leistungsfaktors von ≥0,99 und eines Klirrfaktors (THD) von unter 5 % werden Oberschwingungsrückwirkungen in das vorgelagerte Wechselstromnetz auf ein Minimum reduziert.
Für hochverfügbare Carrier-Anwendungen ermöglicht die 3-Slot-Architektur eine echte N+1-Redundanz: Zwei R4830G1-Module tragen die operative Maximallast von 60 A, während das dritte Modul im Hot-Standby läuft oder eine aktive symmetrische Stromaufteilung (Active Current Sharing mit Abweichungen <5 %) sicherstellt. Alle Gleichrichtermodule sind hot-swappable ausgelegt, sodass ein Austausch fehlerhafter Einheiten unterbrechungsfrei während des laufenden Systembetriebs innerhalb weniger Sekunden erfolgen kann.
Wirkungsgradklasse: Huawei R4830G1 liefert ≥96 % Wirkungsgrad zur Senkung der OPEX-Kühllasten.
Redundanzkonfiguration: 2+1-Topologie für 60 A unterbrechungsfreie Nennlast mit Hot-Swap-Fähigkeit.
Netzqualität: Leistungsfaktor ≥0,99 und THD ≤5 % gemäß internationalen EMV- und IEC-Standards.
3. Intelligente Telemetrie und Monitoring: SMU01C Controller-Integration
Die Steuerungs- und Überwachungsebene wird durch die Huawei SMU01C-Zentraleinheit realisiert. Diese Einheit bietet eine lokale Mensch-Maschine-Schnittstelle über ein kontrastreiches LCD-Display mit Navigationstasten, worüber Betriebsspannungen, Modulzustände, Lastströme und historische Alarmprotokolle ohne externes Service-Terminal abgefragt werden können. Die interne Kommunikation zwischen SMU01C und den Gleichrichtern erfolgt über einen störfesten CAN-Bus, der kontinuierlich Sollwerte wie die temperaturkompensierte Erhaltungsladespannung übermittelt.
Für das zentrale Netzwerkmanagement stellt die SMU01C standardmäßig RS485-, Ethernet- und potenzialfreie Relaiskontakte bereit. Über standardisierte Protokolle wie SNMP (v2c/v3) und HTTP/HTTPS lässt sich das ETP4890-A2 nahtlos in übergeordnete OSS- und NMS-Plattformen integrieren. Der Controller führt automatisierte Batterietests durch, berechnet dynamisch den Batterieladezustand (SOC) sowie den Alterungszustand (SOH) und initiiert präventive Warnmeldungen bei thermischen Anomalien oder Zellendrift.
Lokale Schnittstelle: Integriertes LCD-Display und Bedientasten für sofortige Vor-Ort-Diagnose und Konfiguration.
Protokollunterstützung: Vollständige SNMPv2c/v3- und RS485-Konnektivität zur Integration in NOC-Leitsysteme.
Batterie-Algorithmen: Kontinuierliche SOH/SOC-Kalkulation und temperaturgeführte Ladespannungsnachführung.
4. DC-Leistungsverteilung und Batterieschutz: LLVD/BLVD und Überspannungsschutz
Die DC-Verteilung des ETP4890-A2 ist für selektive Lastsicherung und maximalen Akkumulatorschutz optimiert. Die Baugruppe verfügt über einen dedizierten Batteriezweig mit einer 80 A- oder 100 A-Sicherungsabsicherung sowie über vier separat abgesicherte Lastabgänge (konfigurierbar mit 20 A, 30 A oder 63 A MCBs). Zur Absicherung gegen transiente Spannungsspitzen aus Blitzeinschlägen oder Netzumschaltungen ist eingangsseitig ein Class-C-Überspannungsableiter integriert, der Stoßströme von bis zu 20 kA (8/20 µs) zuverlässig ableitet.
Ein Kernmerkmal des Systems ist das zweistufige Tiefentladeschutz-Konzept über getrennte Schütze: Load Low Voltage Disconnect (LLVD) und Battery Low Voltage Disconnect (BLVD). Fällt die Netzspannung aus, trennt das LLVD-Schütz bei Erreichen eines definierten Schwellenwerts (z. B. 45,0 V DC) unkritische Lasten ab, um die verbleibende Batteriekapazität exklusiv für primäre Übertragungshardware zu reservieren. Erst bei Erreichen der kritischen Zellenschlussspannung (z. B. 43,2 V DC) trennt das BLVD-Schütz die Batterie vollständig, um irreversible Zellschäden durch Tiefentladung zu verhindern.
Zweistufige Lastabschaltung: LLVD zur Laufzeitverlängerung kritischer Dienste plus BLVD zum vollständigen Tiefentladeschutz.
Verteilerauslegung: 1× 80A/100A Batteriepfad und 4× selektive Lastpfade mit industriellen Sicherungsautomaten.
Transientenfestigkeit: Integrierter AC-Überspannungsschutz (SPD Typ 2 / Class C mit 20 kA Nennableitvermögen).
5. Thermomanagement und Feldeinsatz in rauen Umgebungen (-40 °C bis +65 °C)
Telekommunikationsnetze der fünften Generation (5G) erfordern zunehmend die Installation von DC-Systemen in dezentralen Außenklimaschränken ohne aktive Kompressorkühlung. Das Huawei ETP4890-A2 ist für einen operativen Betriebstemperaturbereich von -40 °C bis +65 °C spezifiziert. Die internen Gleichrichterlüfter arbeiten drehzahlgeregelt und passen ihren Luftdurchsatz dynamisch an Umgebungstemperatur und Lastprofil an. Dies reduziert den akustischen Geräuschpegel in urbanen Installationen und verlängert die Standzeit der Lüfterlager signifikant.
Das thermische Design sieht einen uneingeschränkten Volllastbetrieb von bis zu 90 A bei Umgebungstemperaturen bis +55 °C vor. Im Temperaturbereich von +55 °C bis +65 °C greift ein deterministisches Derating, bei dem die Ausgangsleistung linear reduziert wird, um eine thermische Überlastung der Halbleiter zu verhindern, ohne das System unkontrolliert abzuschalten. Die geringe Bautiefe von nur 255 mm stellt sicher, dass in kompakten IP55/IP65-Schaltschränken ausreichend Raum für Biegeradien der DC-Verkabelung und ungehinderten thermischen Konvektionsabfluss verbleibt.
Erweiterter Temperaturbereich: Zuverlässiger Dauerbetrieb von -40 °C bis +65 °C mit intelligentem Derating ab +55 °C.
Lüfterarchitektur: Mikroprozessorgesteuerte Drehzahlregelung zur Minimierung von Staubansaugung und Schallemissionen.
Geometrische Kompatibilität: 255 mm Gehäusetiefe erlaubt Installation in extrem flachen Outdoor-Mikrogehäusen.
6. Ganzheitliche Beschaffungs- und TCO-Strategie
Bei der Beschaffung des ETP4890-A2 stehen Netzbetreiber vor der Abwägung zwischen fabrikneuen Einheiten und qualitätsgesicherter Refurbished-Hardware. Spezialisierte Distributoren wie RICEWIND stellen durch standardisierte Carrier-Prüfverfahren sicher, dass auch wiederaufbereitete Systeme den strikten Werksnormen entsprechen. Ein umfassender Wareneingangstest muss neben optischen Prüfungen zwingend eine mehrstündige Volllast-Burn-in-Phase unter thermischer Belastung, Hochspannungs-Isolationsprüfungen (Hi-Pot) sowie die Verifikation sämtlicher Relais- und Sensorkalibrierungen umfassen.
Unter Berücksichtigung der Total Cost of Ownership (TCO) amortisiert sich das ETP4890-A2 durch seinen Wirkungsgrad von 96 % und die MTBF-Werte der Gleichrichter von über 500.000 Stunden innerhalb kürzester Zeit. Beschaffungsteams sollten vertraglich sicherstellen, dass kritische Komponenten wie Gleichrichtermodule und SMU01C-Controller ab Lager lieferbar sind, um die Mean Time to Repair (MTTR) im Störungsfall unter zwei Stunden zu halten. Die Interoperabilität über verschiedene Hardware-Revisionsstände hinweg schützt Investitionen vor vorzeitiger Obsolenz.
Qualitätsprüfung: Verifikation von 100 % Volllast-Burn-in-Zertifikaten und dielektrischen Isolationsprüfungen vor Rollout.
Ersatzteilverfügbarkeit: Sicherstellung von RICEWIND-geprüften Austauschbaugruppen zur Minimierung standortbezogener MTTR.
TCO-Optimierung: Geringe Lebenszykluskosten durch standardisierte Modulbauweise und 96 % Konversionseffizienz.
