1. بنية النظام والمواصفات الكهربائية الرئيسية

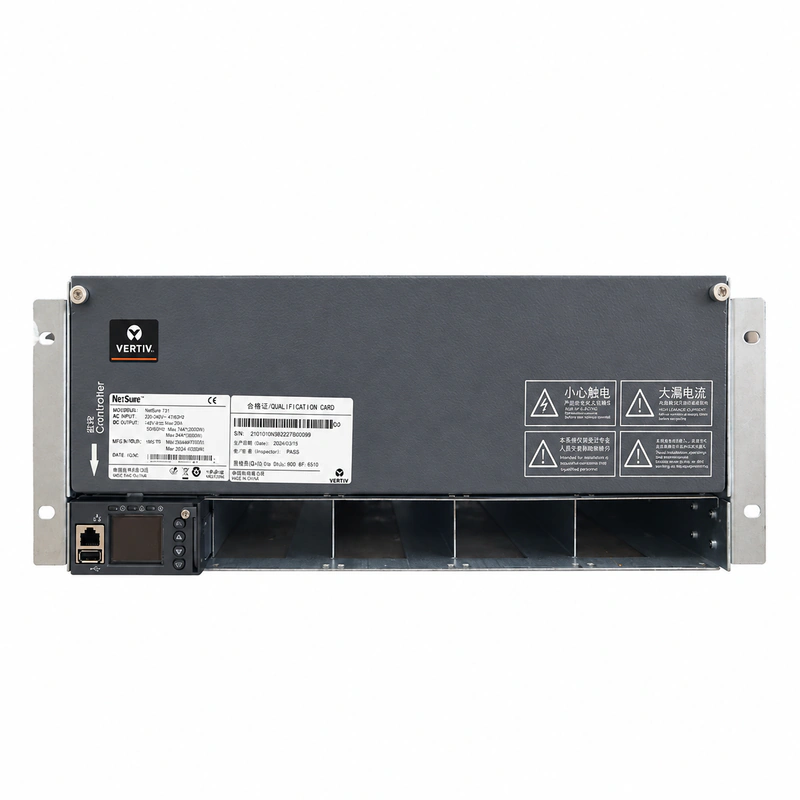

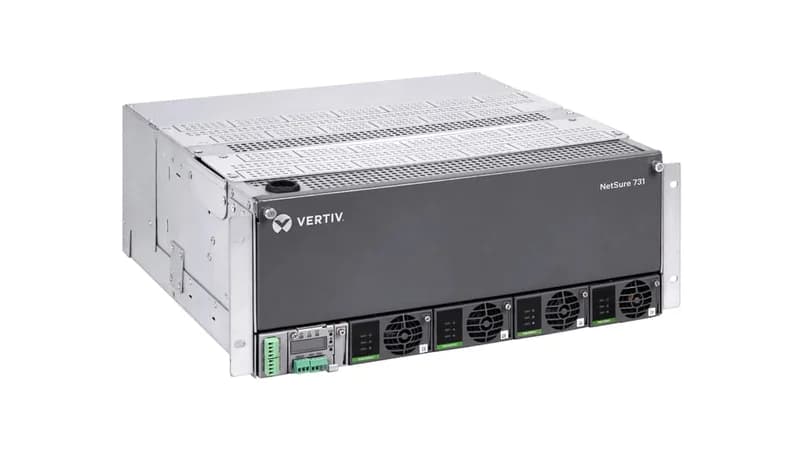

يعتبر نظام Vertiv NetSure 731 A41 حلاً متقدماً عالي الكثافة للطاقة بتيار مستمر -48 فولت تم تصميمه خصيصاً لمحطات الاتصالات الخلوية 4G/5G، ومراكز تجميع الشبكات، ومواقع الحوسبة الطرفية. يعتمد النظام هيكلاً قياسياً مدمجاً للتثبيت في كبائن 19 بوصة (بارتفاع 6U/11U)، ويوفر جهداً اسمياً مقداره -48 فولت مستمر (قابل للضبط بين -42VDC و -58VDC) وبسعة تيار إجمالية تصل إلى 600 أمبير (طاقة تتجاوز 28.8 كيلوواط عند التجهيز الكامل بمقومات عالية الكفاءة).
صُمم النظام للعمل بكفاءة في بيئات الشبكات الكهربائية القاسية، حيث يدعم نطاق جهد دخل واسعاً يتراوح من 85 إلى 300 فولت تيار متردد، ومتوافق مع كل من أنظمة الدخل ثلاثية الأطوار 380V وأنظمة الطور الواحد 220V. كما يتضمن النظام وحدات حماية من الصواعق من الفئة C/D وقواطع فصل الجهد المنخفض الذكية ثنائية المراحل (LLVD للأحمال و BLVD لحماية البطاريات) لضمان استمرارية تشغيل الأحمال الحيوية.
الجهد الاسمي للخرج: -48 فولت تيار مستمر، مع نطاق ضبط واسع من -42VDC إلى -58VDC
السعة القصوى للتيار: 600 أمبير مستمر مع توزيع معياري مرن للأحمال والبطاريات
تحمل تقلبات شبكة الدخل: نطاق 85VAC ~ 300VAC متوافق مع الدخل ثلاثي الأطوار والأحادي
حماية ذكية ثنائية المراحل: قواطع مستقلة لـ LLVD (فصل الأحمال الثانوية) و BLVD (حماية البطاريات)
2. توافق المقومات، بنية شبكة CAN ووحدات المراقبة والتحكم
يتميز هيكل NetSure 731 A41 بفتحات مقومات تدعم التبديل الساخن متوافقة مع سلسلة مقومات Vertiv eSure عالية الكفاءة. يدعم النظام كلاً من مقومات R48-3200e (بكفاءة قصوى >=96.5%) ومقومات R48-3500e3 عالية القدرة. تتم المزامنة وتقاسم التيار النشط بين المقومات عبر شبكة CAN الرقمية الداخلية المدمجة بنسبة عدم اتزان لا تتعدى 3%.

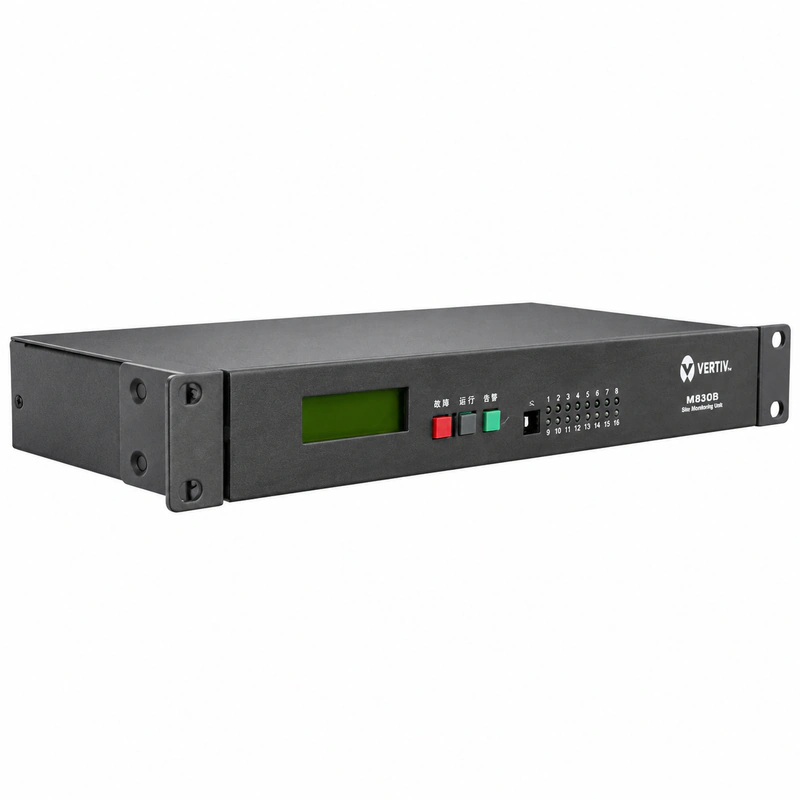

تتم إدارة النظام بواسطة وحدة التحكم والمراقبة المركزية Vertiv M830B أو الموديل المتوافق M530S. تحتوي الوحدة على شاشة عرض مضيئة وتدعم التوصيل بمستشعرات درجات الحرارة والرطوبة وجهد البطاريات، مع دعم كامل للربط بالشبكات المركزية عبر منافذ Ethernet (SNMPv3) والمنافذ التسلسلية RS485 (Modbus).
توافق المقومات: دعم كامل للتبديل الساخن لمقومات R48-3200e و R48-3500e3 فائقة الكفاءة
تقاسم رقمي للتيار: اتصال شبكي عبر ناقل CAN عالي السرعة بنسبة تباين <3%
مراقبة متطورة: وحدة M830B / M530S مع دعم التشخيص التلقائي لحالة البطاريات وإدارة الإنذارات
بروتوكولات اتصال شاملة: دعم كامل لـ SNMPv1/v2c/v3 و Modbus-TCP وواجهة WebGUI آمنة
3. خطط تحديث المحطات القديمة والترقية الحية دون انقطاع
في مشروعات تجديد كبائن الاتصالات الميدانية، يُعد NetSure 731 A41 الخيار الأمثل لاستبدال الأنظمة القديمة من سلاسل PS48600 و Emerson NetSure 701. وبفضل التصميم المدمج وإمكانية الصيانة الكاملة من الجهة الأمامية، يمكن تنفيذ عملية التبديل على مراحل متعددة دون الحاجة لقطع التيار عن أجهزة الاتصال الحيوية في الموقع.
كما يتيح استبدال المقومات القديمة بقدرة 2000W بمقومات R48-3200e أو R48-3500e3 توفير أكثر من نصف المساحة المشغولة داخل الكابينة، ورفع كفاءة تحويل الطاقة من 89% إلى أكثر من 96.5%. هذا الفارق يقلل بشكل ملحوظ من استهلاك مكيفات الهواء ويوفر آلاف الكيلوواط الساعي سنوياً.
توفير المساحة: تقليل المساحة المطلوبة بنسبة تزيد عن 60% مقارنة بالكابينات القديمة
قفزة في كفاءة الطاقة: رفع الكفاءة إلى أكثر من 96.5% مما يخفض الانبعاثات الحرارية وفواتير التبريد
الترقية أثناء الخدمة: تصميم التوصيلات الأمامية يتيح نقل الأحمال بأمان دون توقف البث
استدامة قطع الغيار: الانتشار الواسع لعائلة Vertiv R48 عالمياً يضمن توفر المقومات والملحقات لسنوات طويلة
4. تجنب مخاطر الشراء: كشف المعدات المجددة والمقلدة والمجمعة محلياً
نظراً للإقبال الكبير على شاسيهات NetSure 731 A41، تنتشر في الأسواق غير الرسمية أجهزة مجددة ومقلدة. يقوم بعض التجار بإعادة طلاء مقومات قديمة مستعملة وتركيبها داخل هياكل معدنية مقلدة باستخدام قواطع تيار تجارية رديئة، مما يعرض غرف الاتصالات لمخاطر ماس كهربائي وحرائق خطيرة.
ولضمان سلامة التوريد، يجب على فرق الفحص مطابقة الأرقام التسلسلية المطبوعة بالليزر مع البيانات المخزنة برمجياً في شاشة وحدة المراقبة، وفحص قضبان التوزيع النحاسية المطلية بالقصدير والمحمية بأغطية عازلة معتمدة ضد الحريق UL94-V0، والتأكد من أصالة القواطع المستخدمة بأن تكون من شركات رائدة مثل Schneider Electric أو ABB.
مطابقة الأرقام التسلسلية: تطابق كامل بين اللوحات المعدنية الخارجية والباركود والبيانات المسجلة في الذاكرة
جودة قضبان التوزيع: نحاس نقي خالٍ من الأكسجين ذو سماكة عالية مع عوازل مقاومة للحريق UL94-V0
قواطع تيار معتمدة: استخدام قواطع أصلية من ماركات معتمدة مثل شنايدر أو إيه بي بي دون أي علامات تعديل
نظافة الأجزاء الداخلية: خلو المكونات من روائح المذيبات الكيميائية وسلامة المكثفات الكهربائية من أي انتفاخ
5. المواصفات الفنية وجدول التكوين القياسي لنظام NetSure 731 A41
يوضح الجدول التالي المواصفات الكهربائية والميكانيكية القياسية لنظام Vertiv NetSure 731 A41 لدعم مهندسي المشروعات في إعداد كراسات الشروط والمواصفات.
خرج التيار المستمر الاسمي: -48VDC (نطاق الضبط: -42VDC إلى -58VDC)، أقصى تيار خرج: 600 أمبير
جهد دخل التيار المتردد: 85VAC إلى 300VAC (طور واحد 220V أو ثلاثي الأطوار 380V خمسة أسلاك، 45Hz إلى 65Hz)
سعة المقومات: تدعم من 6 إلى 10 مقومات عالية الكفاءة R48-3200e أو R48-3500e3 تدعم التبديل الساخن
وحدة المراقبة والتحكم: Vertiv M830B / M530S، منفذ إيثرنت RJ45، منفذين RS485، منفذ RS232، ومداخل إنذار رقمية
قواطع التوزيع: قواطع فصل LLVD للأحمال وقواطع BLVD مخصصة لحماية مجموعات البطاريات
الأبعاد والبيئة التشغيلية: هيكل قياسي 19 بوصة، نطاق درجة حرارة التشغيل: -40 deg C إلى +65 deg C
6. ضمان التوريد وسلسلة الإمداد العالمية من RICEWIND
يحتفظ مركز RICEWIND الهندسي بمخزون جاهز من أنظمة Vertiv NetSure 731 A41 الأصلية الجديدة، والمقومات المعتمدة R48-3200e/3500e3، ووحدات التحكم الأصلية M830B. تخضع جميع المعدات قبل الشحن لاختبارات إجهاد تشغيلي مستمرة لمدة 72 ساعة تحت الحمل الكامل لضمان كفاءتها واستقرارها التام في الميدان.
لطلب المخططات الهندسية CAD، وأدلة التشغيل متعددة اللغات، وصناديق الشحن المقاومة للصدمات، أو عروض الأسعار للمشاريع الكبرى، يرجى التواصل مباشرة مع فريق الدعم الفني لشركة RICEWIND عبر البريد الإلكتروني: lee@ricewind.com أو عبر الهاتف / واتساب: +86 17621197907.
أصالة مضمونة: معدات أصلية 100% من فيرتيف مع إمكانية التحقق من الأرقام التسلسلية المعتمدة
فحص جودة صارم: اختبار تشغيل ديناميكي متواصل لمدة 72 ساعة تحت الحمل الكامل قبل الخروج من المستودعات
خدمات لوجستية عالمية: شحن سريع بأنظمة FOB و CIF و DDP في صناديق خشبية بحرية معززة ضد الصدمات
دعم هندسي مباشر: تواصل تقني مخصص عبر lee@ricewind.com أو عبر واتساب على الرقم +86 17621197907
