النطاق السنتيمتري الذهبي: ديناميكيات الطيف وفيزياء الانتشار في النطاق 7.125–8.4 غيغاهرتز
يمثل النطاق الترددي السنتيمتري الممتد بين 7.125 و8.4 غيغاهرتز نقطة التوازن الهندسية الحرجة لشبكات الجيل السادس المستقبلية؛ حيث يجمع بين خصائص التغطية شبه الكلية للترددات دون 6 غيغاهرتز والسعات الترددية الهائلة لموجات الميليمتر. تُظهر الحسابات الكهرومغناطيسية وفق معادلة فريس للانتشار في الفضاء الحر أن التوهين الراديوي يزداد بمقدار يتراوح بين 6 إلى 8 ديسيبل مقارنة بنطاق 3.5 غيغاهرتز (C-band)، مما يفرض قيوداً صارمة على ميزانية الوصلة الصاعدة والهابطة (Link Budget) عند النشر على أبراج الماكرو القائمة.
أثبتت الاختبارات الميدانية في البيئات الحضرية الكثيفة أن نفاذية الإشارة في ظروف الانعدام شبه التام لخط الرؤية المباشر (NLOS) تتأثر بشدة بالمواد الإنشائية الحديثة؛ حيث يتسبب الزجاج منخفض الانبعاثية (Low-E) وجدران الخرسانة المسلحة في توهين إضافي يتجاوز 30 ديسيبل. يؤدي هذا التوصيف الفيزيائي إلى تحديد نصف قطر تغطية هندسي فعال للمحطة يتراوح بين 100 إلى 200 متر، مما يستوجب دمج الهوائيات فائقة التكثيف مع خوارزميات تشكيل الحزم ثلاثية الأبعاد للتغلب على خسائر الاختراق.
حساب خسائر المسار في الفضاء الحر (FSPL) بدقة لتغطية هندسية نصف قطرها بين 100 و200 متر.
قياس توهين المواد العازلة ومضاعفة هامش ميزانية الوصلة بنسبة 25 إلى 35 ديسيبل للمباني الحديثة.
تحقيق مكاسب تشكيل حزم تكيفية تفوق 24 ديسيبل لتعويض الفواقد الإشعاعية الترددية.
تجميع القنوات بعرض 400 ميغاهرتز: تعقيد معالجة النطاق الأساسي والربط البيني عبر eCPRI
يتطلب تجميع قنوات النطاق فائق الاتساع بعرض 400 ميغاهرتز قدرات معالجة إشارات رقمية (DSP) فائقة السرعة للتعامل مع تدفقات البيانات الهائلة في الوقت الفعلي. تتضاعف العمليات الحسابية لتحويلات فورييه السريعة (FFT/IFFT) وتقدير القنوات الراديوية ومعالجة المصفوفات الرياضية لتقنيات التشفير المسبق (Precoding) مثل خوارزميات الانهيار المتعامد وقيم المتجهات المفردة (SVD/MMSE)، مما يرفع الحمل الحسابي لوحدات المعالجة المركزية للنطاق الأساسي بنسبة تتجاوز 300% مقارنة بأنظمة 100 ميغاهرتز الحالية.
يفرض هذا التوسع عريض النطاق إعادة هيكلة شاملة لشبكات الربط الأمامي (Fronthaul)؛ حيث أصبحت واجهات eCPRI التقليدية بسرعة 25 جيجابت/ثانية عاجزة تماماً عن استيعاب معدلات نقل بيانات الـ I/Q الخام. تم الانتقال التشغيلي إلى أجهزة الإرسال والاستقبال الضوئية المتطورة من فئة 100G و200G PAM4، مع تطبيق معايير تزامن دقيقة تتوافق مع بروتوكول توقيت الشبكات الدقيق (IEEE 1588v2 PTP) وSyncE لضمان استقرار الإشارات وضبط زمن الانتقال ضمن حدود حرجة تقل عن 100 ميكروثانية.
اعتماد واجهات eCPRI بصرية بمعدلات 100G أو 200G بتقنية تضمين PAM4 للربط الأمامي.
الحفاظ على زمن انتقال المعالجة اللحظية للنطاق الأساسي عند حدود أدنى من 100 ميكروثانية.
مزامنة الطور والتردد الصارمة باستخدام بروتوكول IEEE 1588v2 بهامش خطأ زمني أقل من ±1.5 ميكروثانية.
أنظمة MIMO الهائلة عالية الرتبة ومضخمات قدرة GaN: التبدد الحراري وكفاءة استهلاك الطاقة
تستلزم مصفوفات الهوائيات النشطة (AAU) العاملة بتردد 7 غيغاهرتز استخدام هياكل راديوية تضم 256 إلى 512 عنصراً إشعاعياً مصغراً مدمجاً، مع اشتراط تحكم طوري بالغ الدقة لكل عنصر على حدة. لتحقيق كثافة الاستطاعة المطلوبة في هذا الحيز الفيزيائي المحدود، تحول التصميم الهندسي بالكامل إلى ترانزستورات الحركية الإلكترونية العالية المعتمدة على نتريد الغاليوم فوق كربيد السيليكون (GaN-on-SiC HEMT) المشغلة بجهد استنزاف يتراوح بين 48 و65 فولت، مما يتيح كفاءة قدرة مضافة (PAE) تتخطى 50%.
ينتج عن هذا التركيز الطاقي المكثف تبدد حراري هائل يصل إلى ما بين 1.8 و2.5 كيلوواط لكل رأس هوائي نشط عند ذروة الإرسال الإشعاعي، مما يتجاوز بكثير قدرات التبريد بالحمل الحراري الطبيعي التقليدي. يتطلب هذا الوضع دمج أحدث تقنيات الإدارة الحرارية مثل غرف البخار المسطحة (Vapor Chambers)، وأنابيب التوصيل الحراري ثنائية الطور المدمجة في الهيكل الخلفي للراديو، ومواد تغيير الطور (PCM) للحد من الاختناق الحراري وضمان استقرار أداء الترانزستورات تحت أشعة الشمس المباشرة.
تشغيل ترانزستورات GaN-on-SiC HEMT بجهود تصريف 48V–65V لبلوغ كفاءة قدرة مضافة (PAE) تتجاوز 50%.
تصميم زعانف التبريد وغرف البخار لتبديد حمولة حرارية مستمرة بين 1.8 و2.5 كيلوواط لكل قطاع هوائي.
مراقبة استقرار التوصيل الحراري عند درجات حرارة وصلة الترانزستور القصوى لمنع التدهور الإشعاعي.
ترقيات توزيع الطاقة بتيار مستمر -48V في المحطات الكلية: مقومات فائقة الكفاءة وخفض فواقد I²R

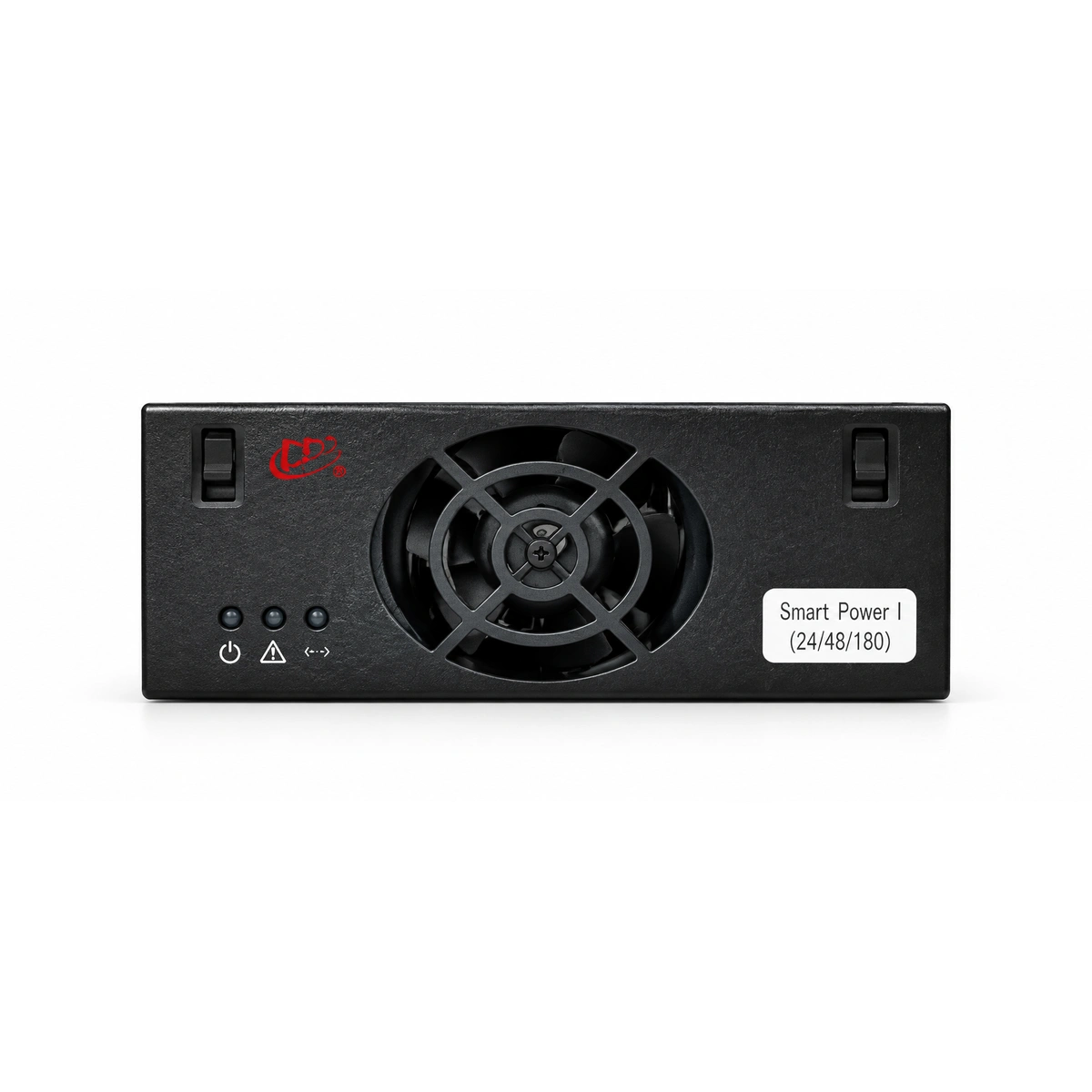

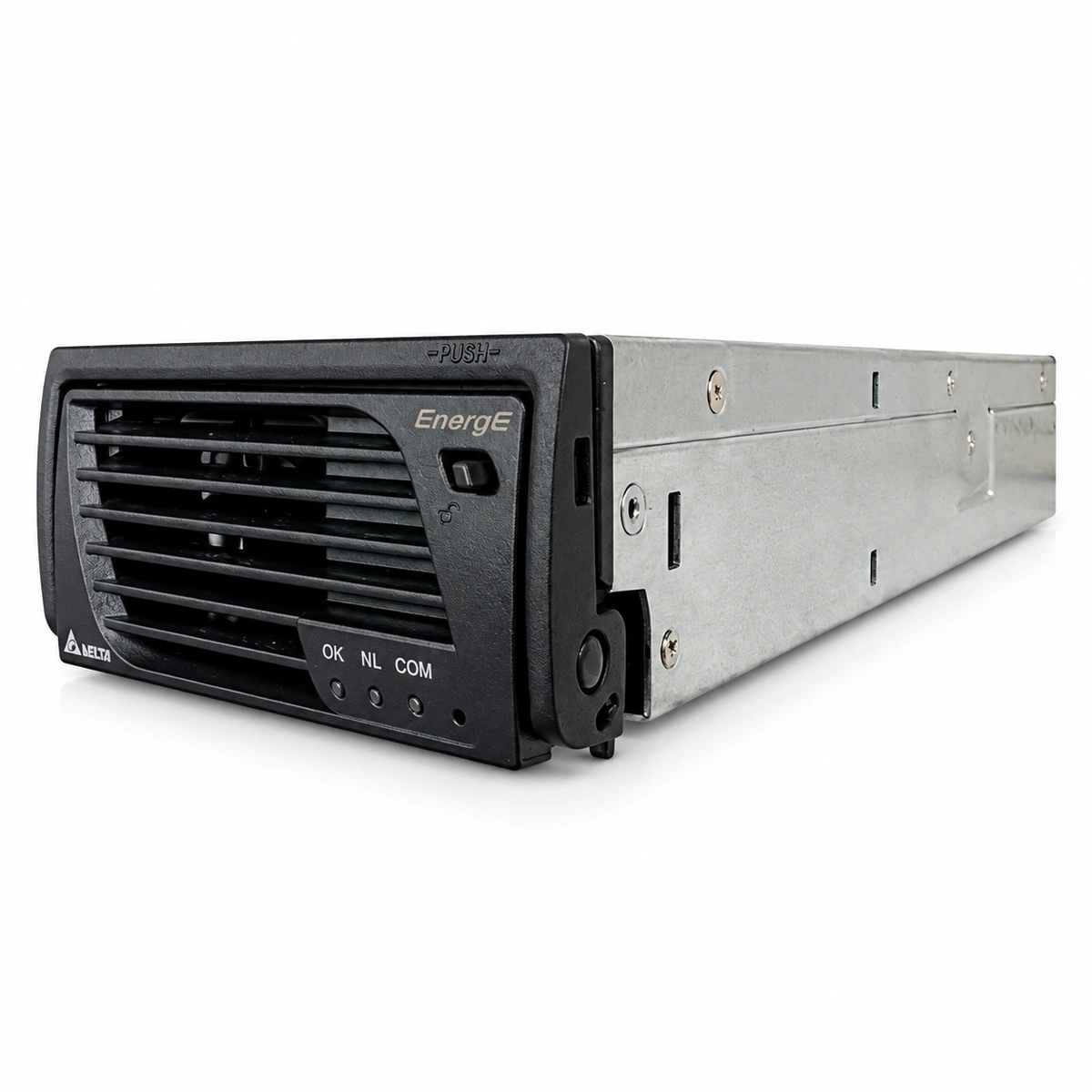

أدى التراكب الطيفي لنطاق 7 غيغاهرتز فوق نطاقات الجيل الخامس والجيل الرابع المشغلة حالياً إلى ارتفاع استهلاك القدرة الكلية لموقع الماكرو إلى مستويات غير مسبوقة، مما يتطلب إعادة هندسة منظومة التيار المستمر بتيار اسمي -48 فولت. تهاجر المحطات الكلية الحديثة نحو وحدات تعديل طاقة معيارية (Switch-Mode Rectifiers) متقدمة توفر كفاءة تحويل فائقة تتراوح بين 96.5% و98%، وتعمل بتكوينات نمطية بقدرة 50 أمبير أو 75 أمبير لكل وحدة مع تكوين احتياطي N+1 لضمان وثوقية التغذية الكهربائية.
يولد ارتفاع سحب التيار عبر كوابل التغذية الرأسية الصاعدة إلى أعلى البرج فواقد مقاومية طاقية حادة تعرف بفواقد I²R وهبوطاً كبيراً في الجهد الكهربائي. للتغلب على هذه المشكلة، يعتمد المهندسون مسارين تقنيين: إما ترقية مقاطع الكابلات النحاسية إلى أحجام تتراوح بين 16 و35 ملم مربع، أو تركيب محولات رفع جهد مستمر نائية (Remote DC-DC Boost Converters) ترفع الجهد من -48 فولت إلى -57 فولت لخفض شدة التيار المنقول وتقليل انخفاض الجهد عند مدخل وحدات AAU.
تركيب مقومات طاقة معيارية عالية الكفاءة بنسبة تحويل 96.5% إلى 98% ذات تصنيف كفاءة متقدم.
استخدام كابلات توصيل طاقة نحاسية بمقاطع عرضية من 16 إلى 35 ملم² للحد من فواقد النقل والمقاومة.
تطبيق رفع الجهد الرقمي نحو -57V DC لتعويض الهبوط في خطوط التغذية الرأسية الطويلة.
التخزين الديناميكي للطاقة وتقليص أحمال الذروة: بنية بطاريات فوسفات حديد الليثيوم (LiFePO4)
أصبح استبدال بنوك البطاريات الحمضية الرصاصية المكتومة القديمة (VRLA) ضرورة تشغيلية حتمية لدعم متطلبات الأحمال العالية لنطاق 7 غيغاهرتز؛ حيث تم التحول نحو بطاريات فوسفات حديد الليثيوم الذكية (LiFePO4) بتكوينات 48V/100Ah و48V/150Ah. تتميز هذه البطاريات بكثافة طاقة نوعية عالية، وقدرة استثنائية على التفريغ السريع بمعدلات C-rate مرتفعة دون انهيار الجهد، فضلاً عن عمر افتراضي يتجاوز 4000 دورة شحن وتفريغ عند عمق تفريغ (DoD) يصل إلى 80%.
تسمح خوارزميات إدارة الطاقة الذكية المدمجة في أنظمة إدارة البطاريات (BMS) بتطبيق استراتيجيات تقليص أحمال الذروة (Peak Shaving)؛ حيث يُبرمج النظام لتفريغ الطاقة المخزنة جزئياً خلال فترات ذروة حركة البيانات أو فترات التعرفة الكهربائية القصوى للشبكة العامة. يمنع هذا التدخل الديناميكي تجاوز السعة الاسمية لقواطع التيار ومحولات المحطة، ويضمن استمرارية بث وحدات AAU بتردد 7 غيغاهرتز بكامل طاقتها الإشعاعية دون التسبب في فصل التغذية.
نشر وحدات تخزين ذكية LiFePO4 بتصنيف 48V مع قدرات دورية تتجاوز 4000 دورة عند 80% DoD.
برمجة خوارزميات تقليص أحمال الذروة (Peak Shaving) لتفادي تجاوز قدرة محولات التغذية الشبكية.
ربط أنظمة إدارة البطاريات (BMS) عبر بروتوكولات الإشراف الصناعية لمراقبة توازن الخلايا وحرارتها.
هندسة النشر الميداني والتأريض: التموضع المشترك لوحدات AAU والحماية من طفرات الجهد العابرة
يفرض التموضع المشترك لوحدات الهوائي النشط بتردد 7 غيغاهرتز على الصواري والأبراج المشبعة ميكانيكياً وكهرومغناطيسياً تحديات هندسية معقدة. يتطلب الوزن الإضافي ومساحة المقاومة الهوائية للأجهزة إعادة حساب أحمال الرياح الثابتة والديناميكية لضمان السلامة الإنشائية للهيكل المعدني، مع ضرورة الالتزام بمسافات عزل فيزيائية دقيقة لتفادي تأثيرات التعديل البيني السلبي (PIM) والتداخل الترددي غير المرغوب فيه بين النطاق السنتيمتري ونطاقات الترددات الخلوية التحتية.
نظراً للحساسية الفائقة لأشباه موصلات GaN ودوائر معالجة النطاق الأساسي الضوئية، تتطلب منظومة التأريض تصميماً بالغ الصرامة بمقاومة أرضية لا تتجاوز 5 أوم، مع تطبيق نظام الربط متساوي الجهد (Equipotential Bonding). يتم نشر أجهزة حماية من طفرات الجهد العابرة (SPD) متناسقة ومتدرجة من الفئتين Class I وClass II عند قواطع توزيع التيار المستمر وقواعد الهوائيات لتفريغ التيارات الناجمة عن الصواعق والنبضات الكهرومغناطيسية وحماية الاستثمار الراديوي المتقدم.
تنفيذ شبكة تأريض ذات مقاومة منخفضة تقل عن 5 أوم مع ربط متساوي الجهد لكافة المسارات المعدنية.
تركيب أجهزة حماية تفريغ الطفرات (SPD) المتوافقة مع Class I وClass II على خطوط -48V وكوابل الإشارة.
إجراء تدقيق إنشائي لأحمال الرياح ومحاذاة الهوائيات لمنع التعديل البيني السلبي (PIM) وتشتت الحزم.
