المقدمة: متطلبات الطاقة لمراكز الذكاء الاصطناعي وشبكات الجيل الخامس
مع التوسع الهائل في مراكز بيانات حوسبة الذكاء الاصطناعي ومحطات الجيل الخامس متعددة الترددات، أصبحت كثافة الطاقة في أنظمة التيار المستمر عاملا حاسما. وحدات التقويم التقليدية بقدرة 2000 واط و3000 واط تتطلب مساحات أكبر وتزيد من تكاليف الكابلات والتبريد.

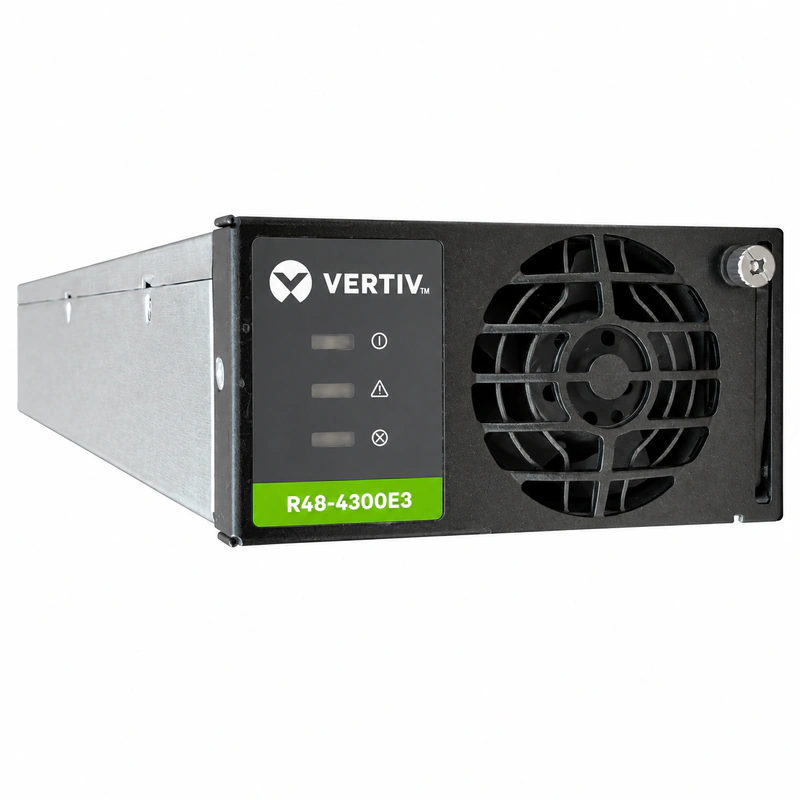

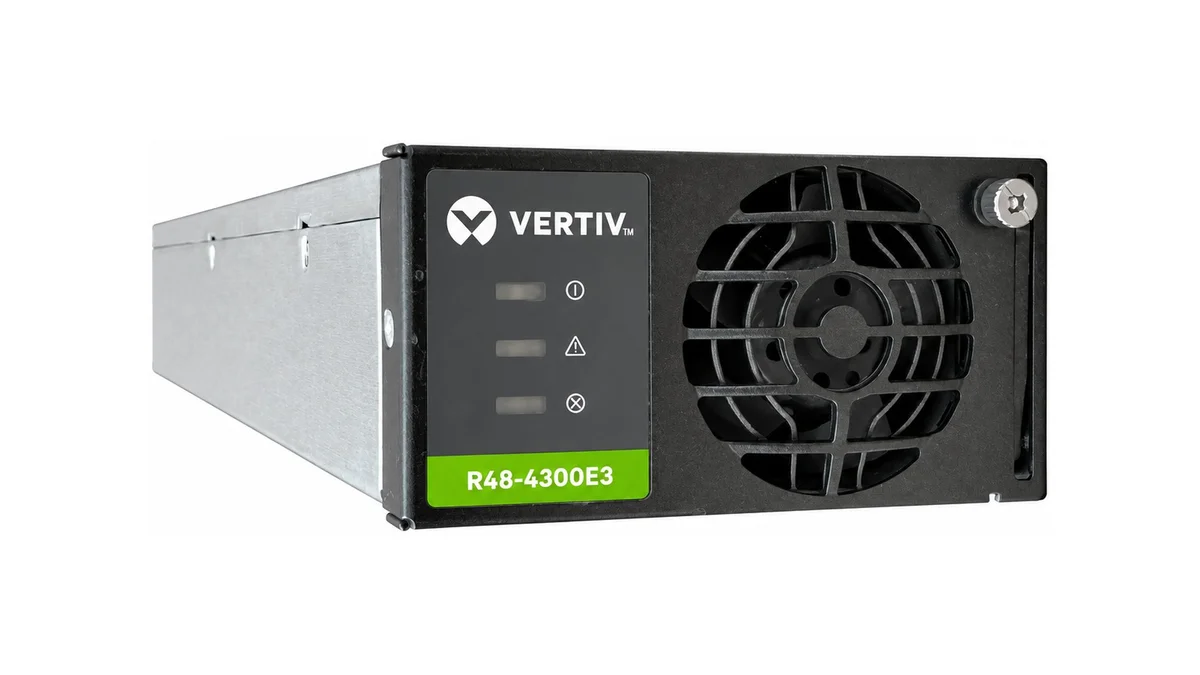

توفر وحدة التقويم الرقمية Vertiv eSure R48-4300E3 قدرة خرج تبلغ 4300 واط (تيار 89.6 أمبير بجهد -48 فولت) ضمن ارتفاع مدمج يبلغ 1U. وبفضل كفاءتها العالية التي تتجاوز 96% وتحملها الفائق للتقلبات الكهربائية، تعتبر الخيار القياسي لشبكات الاتصالات المتقدمة.
1. المواصفات الكهربائية ونطاق التشغيل
عند تصميم أنظمة التوزيع الكهربائي، يجب على مهندسي الطاقة مراعاة الحدود التشغيلية للوحدة R48-4300E3:
تتميز بنطاق واسع لجهد الدخل المتردد يتراوح بين 85 و300 فولت. توفر الوحدة قدرتها الكاملة البالغة 4300 واط عند جهد دخل بين 176 و300 فولت، مع تفعيل خاصية خفض القدرة التدريجي الذكي بين 85 و176 فولت لضمان استمرارية التغذية دون انقطاع. جهد الخرج المستمر قابل للضبط بين -42 و-58 فولت ليناسب بطاريات الرصاص والليثيوم.
القدرة الاسمية للخارج: 4300 واط (أقصى تيار مستمر 89.6 أمبير)
نطاق جهد الدخل المتردد: 85 إلى 300 فولت (حمولة كاملة من 176 إلى 300 فولت)
أعلى كفاءة تحويل: >= 96.2% (تقليل استهلاك أنظمة التبريد وتحسين كفاءة الطاقة)
معامل القدرة والتشوه التوافقي: PF >= 0.99, THD <= 5%
التصميم الميكانيكي: وحدة 1U قياسية قابلة للتبديل السريع أثناء التشغيل
2. التوافق مع هياكل وكبائن أنظمة NetSure
تم تصميم وحدة R48-4300E3 للعمل بسلاسة داخل منظومة كبائن Vertiv NetSure 700 وNetSure 731 وNetSure 801:
1. الهياكل المدمجة (NetSure 731): هيكل قياسي 19 بوصة يتسع لما بين 4 إلى 8 وحدات تقويم مع وحدة تحكم M830B أو NCU، مما يوفر تيارا يتراوح بين 600 إلى 800 أمبير لمراكز الاتصالات ومحطات التوزيع.
2. كبائن التغذية الكبرى (NetSure 801): تدعم تركيب 12 إلى 24 وحدة بالتوازي لتوفير قدرات تيار تصل إلى 2000 أمبير مع تكوينات احتياطية N+1 أو N+2.
التوافق مع وحدات المراقبة: دعم مباشر لوحدات M830B وM830D وNCU عبر ناقل CAN
مواصفات الهيكل: يجب التركيب حصرا في هياكل مخصصة للقدرات العالية 4000/4300 واط
المشاركة الفعالة للأحمال: موازنة رقمية للتيار بنسبة خطأ أقل من +/- 3%
إدارة ذكية للبطاريات: شحن تعويضي، شحن سريع واختبارات تفريغ تلقائية
3. الإدارة الحرارية والظروف البيئية والحماية الكهربائية
تحتوي الوحدة على مروحة تبريد ذكية متغيرة السرعة، ولكن التركيب عالي الكثافة يتطلب تنظيما دقيقا لحركة الهواء:
يجب ضمان تدفق الهواء من الأمام إلى الخلف دون انسداد أو ارتداد للهواء الساخن. تعمل الوحدة بكامل طاقتها حتى درجة حرارة محيطة تبلغ +45 درجة مئوية، مع تفعيل الحماية الحرارية حتى +75 درجة مئوية. يوصى بتركيب قواطع تيار مستمر بسعة 100 أو 125 أمبير لكل وحدة.
درجة حرارة التشغيل: من -40 إلى +75 درجة مئوية
التحكم في سرعة المروحة: تعديل تدريجي لتقليل الضوضاء وإطالة عمر المكونات
الحمايات المتكاملة: حماية ضد زيادة/انخفاض الجهد، قصر الدائرة وارتفاع الحرارة
الشهادات العالمية: معتمدة وفقا لمعايير CE وUL وRoHS العالمية
4. التحقق من أصالة المعدات وإرشادات التوريد والشراء
عند شراء وحدات Vertiv R48-4300E3 الأصلية، يجب على مسؤولي المشتريات فحص النقاط التالية بدقة:
تأكد من تطابق الرقم التسلسلي على الهيكل الخارجي مع بيانات اللوحة الإلكترونية الداخلية. افحص الموصلات الخلفية الذهبية للتأكد من خلوها من علامات الشرر الكهربائي أو التآكل الشديد. قم باختبار الاتصال مع وحدة التحكم للتأكد من سلامة ناقل CAN.
للحصول على عروض الأسعار والدعم الهندسي المعتمد من RICEWIND، تواصل مع مهندسينا عبر lee@ricewind.com أو هاتف +86 17621197907.
لوحة البيانات: التحقق من علامات Vertiv الأصلية وقدرة 4300 واط
فحص المراوح: دوران هادئ وسلس دون اهتزازات ميكانيكية
الضمان والتتبع: توريد موثوق مع شهادات تتبع أصلية
الدعم الهندسي المباشر: lee@ricewind.com / +86 17621197907
المشتريات الهندسية ومكتب الدعم الفني
للحصول على المواصفات الفنية، وتصاميم طوبولوجيا الطاقة المخصصة، وعروض الأسعار بالجملة، تواصل مع مهندسي RICEWIND.
