التحليل المعماري وكثافة الطاقة في هيكل 1U القياسي

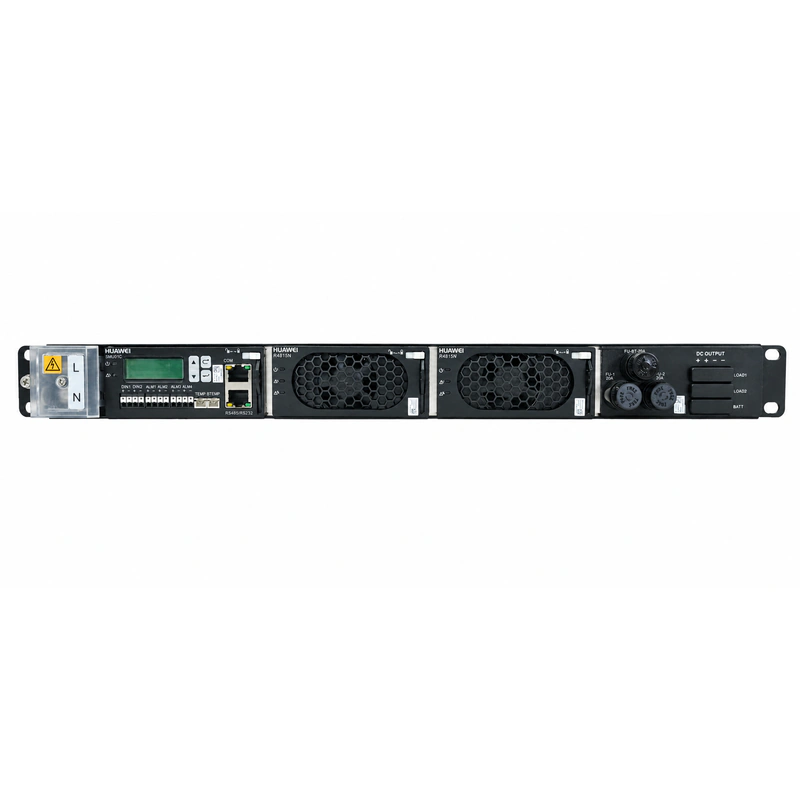

يمثل الهيكل المدمج Huawei ETP4830-A1 طفرة في هندسة مزودات الطاقة للاتصالات؛ حيث تم تصميمه بعناية فائقة ليلائم كبائن التثبيت القياسية بقياس 19 بوصة وبارتفاع فيزيائي لا يتجاوز 1U (الأبعاد: 442 مم عرض × 255 مم عمق × 43.6 مم ارتفاع). يزن الشاسيه غير المجهز أقل من 5 كجم، ويصل إلى قرابة 7 كجم بكامل التجهيز، مما يجعله الخيار الأمثل للمواقع الطرفية ذات المساحات الشديدة المحدودية. على الرغم من الحجم فائق الصغر، يستوعب النظام دخل تيار متردد واسع النطاق يمتد من 85V AC إلى 300V AC بجهد اسمي 220V/230V AC أحادي الطور بتردد 50/60 هرتز، مما يضمن الصمود الكامل أمام التقلبات الحادة للشبكات الكهربائية غير المستقرة.
تمت هندسة هذا النظام لتوفير خرج تيار مستمر اسمي يبلغ -48V DC قابل للضبط برمجياً ضمن نطاق واسع يتراوح بين -42V DC إلى -58V DC لتلبية متطلبات مختلف أجهزة النفاذ وبنوك البطاريات. وبقدرة إجمالية مقننة تبلغ 30 أمبير (طاقة خرج تصل إلى 2000 واط)، يحقق Huawei ETP4830-A1 توازناً استثنائياً بين الأداء الحراري، واستغلال الحجم المكاني، وتوصيل الطاقة المستقرة، مما يقلل بشكل ملموس من مساحة الرف المحجوزة لمعدات التغذية الكهربائية لصالح معدات معالجة البيانات والاتصالات النشطة.
هيكل معدني مدمج بارتفاع 1U وعمق 255 مم متوافق مع كبائن 19 بوصة القياسية
نطاق دخل كهربائي فائق الاتساع (85V AC - 300V AC) لامتصاص اضطرابات الشبكة
سعة خرج مستمرة تصل إلى 30A مع إمكانية ضبط الجهد التشغيلي (-42V إلى -58V DC)
منظومة وحدات التقويم وطوبولوجيا التكرار النمطي (R4815G1 مقابل R4815N1)
يعتمد نظام Huawei ETP4830-A1 على شاسيه مزدوج الفتحات لوحدات التقويم يدعم تقنية الاستبدال الساخن بالكامل (Hot-Swap)، مما يتيح إجراء عمليات الصيانة والترقية دون انقطاع التغذية الكهربائية عن الأحمال الحرجة. يتيح النظام لمهندسي التصميم الاختيار بين طرازين من وحدات التقويم: الوحدة عالية الكفاءة Huawei R4815G1 التي تحقق كفاءة تحويل طاقة رائدة تصل إلى 96% مع خرج 15 أمبير (870W إلى 1000W)، أو الوحدة القياسية R4815N1 بكفاءة 92%. يتيح الانتقال إلى وحدات R4815G1 تقليل الفواقد الحرارية داخل الكابينة بشكل جذري وخفض متطلبات التبريد وتكاليف التشغيل (OPEX).
يوفر تصميم الفتحتين مرونة معمارية لتطبيق طوبولوجيا التكرار N+1؛ حيث يمكن للنظام تشغيل حمولة عمل مستمرة تبلغ 15 أمبير مع وحدة تقويم واحدة في وضع الاستعداد الساخن للتكفل بالحمولة كاملة في حال خروج إحدى الوحدتين عن الخدمة لأي سبب طارئ. تتضمن وحدات التقويم آليات موازنة الأحمال النشطة، والتحكم الذكي في حدود التيار، والدخول التلقائي في وضع الاستعداد منخفض الاستهلاك، مما يعزز متوسط العمر التشغيلي الإجمالي للمعدات ويمنع الإجهاد الكهربائي على المكونات الداخلية.
دعم كامل للتبديل الساخن لوحدات التقويم دون التأثير على استقرار جهد الخرج
كفاءة تحويل حراري وطاقي فائقة تصل إلى 96% باستخدام وحدات R4815G1 الأصلية
تكرار نمطي حقيقي N+1 يوفر موثوقية عالية لتشغيل أحمال 15A المستمرة
القياس الذكي عن بعد ووحدة التحكم والمراقبة المدمجة SMU01C
يحتوي نظام Huawei ETP4830-A1 على وحدة المراقبة والتحكم المركزية المتقدمة Huawei SMU01C، والتي تعمل كعقل تشغيلي متكامل للنظام بأكمله. تم تزويد الوحدة بشاشة عرض محلية LCD مع لوحة مفاتيح سهلة الاستخدام تدعم لغات متعددة لتمكين الفنيين الميدانيين من معاينة ومراجعة معلمات التشغيل اللحظية، وتعديل إعدادات الجهد والتيار، واستعراض سجلات الإنذارات التشغيلية بدقة متناهية دون الحاجة إلى استخدام أجهزة حاسوب محمولة أثناء التدخل الميداني.
توفر وحدة SMU01C إدارة برمجية وصحية شاملة لمنظومة بطاريات التخزين (سواء كانت بطاريات الرصاص الحمضية VRLA أو بطاريات الليثيوم LiFePO4). تتضمن هذه الخوارزميات الذكية تعويض درجة الحرارة التلقائي أثناء الشحن، والشحن المتوازن والطفو التلقائي (Float/Equalize Charge)، واختبارات التفريغ الدورية المؤتمتة لتقييم صحة خلايا البطارية. وللاتصال بأنظمة إدارة الشبكات العليا (NMS)، تدعم SMU01C بروتوكولات الاتصال التسلسلي RS485 و CAN، مع خيارات التوسع لبروتوكولات SNMP وواجهات الويب لتسهيل الإدارة والمراقبة المركزية عن بُعد.
واجهة تحكم وتفاعل محلية متكاملة عبر شاشة LCD مدمجة ولوحة مفاتيح سريعة الاستجابة
إدارة بطاريات متطورة تشمل تعويض الحرارة، الشحن التلقائي، واختبارات السعة الذاتية
منافذ قياس عن بُعد تدعم بروتوكولات RS485 و CAN وتكامل اختياري عبر بروتوكول SNMP
توزيع طاقة التيار المستمر وهندسة الحماية الكهربائية المتكاملة
تتميز لوحة التوزيع المدمجة في شاسيه Huawei ETP4830-A1 بهندسة وقائية صارمة تلبي المعايير الصناعية لمراكز البيانات والاتصالات. يحتوي النظام على مسار مخصص للبطارية مزود بقاطع دائرة مغناطيسي حراري (MCB) بسعة 30A أو 40A، بالإضافة إلى فرعين مستقلين لتوزيع أحمال التيار المستمر مزودين بقواطع تتراوح سعتها بين 10A و 20A و 30A حسب متطلبات التطبيق. كما تم دمج مرحل فصل الجهد المنخفض للبطارية (BLVD) الذي يقوم بفصل بنك البطاريات آلياً عند هبوط الجهد إلى العتبة الحرجة المحددة مسبقاً، مما يمنع التلف الناتج عن التفريغ العميق ويحمي الخلايا الكيميائية.
على صعيد الحماية من الصواعق والجهود العابرة، تم تزويد النظام بجهاز حماية مدمج (SPD) من الفئة C بتيار تفريغ مقنن يصل إلى 20kA (بالموجة القياسية 8/20μs) على جانب التيار المتردد. يتكامل هذا النظام الوقائي مع حماية متطورة ضد عكس قطبية التيار المستمر، ومقاومة دوائر القصر المباشرة، وحماية إيقاف التشغيل الحراري الآمن عند استشعار ارتفاع غير طبيعي في درجات الحرارة الداخلية، مما يحافظ على سلامة البنية التحتية المتصلة في كافة الظروف التشغيلية.
قاطع بطارية مخصص (30A/40A MCB) مع تفريغ آمن وفصل تلقائي عبر مرحل BLVD
حماية مدمجة ضد الصواعق والجهود العابرة فئة C بقدرة تصريف 20kA (8/20μs)
مصفوفة أمان تشمل الحماية من القطبية المعكوسة، وقصر الدائرة، وفرط الجهد والانخفاض
الديناميكا الحرارية والتشغيل في البيئات الخارجية القاسية وكبائن 5G
صُمم Huawei ETP4830-A1 ليعمل بكفاءة مطلقة في أقسى البيئات المناخية، حيث يمتلك نطاق درجات حرارة تشغيلية ممتد من -40°C وحتى +65°C. يوفر النظام طاقة الخرج الكاملة دون أي انخفاض حتى درجة حرارة +55°C، ويبدأ بعد ذلك بتطبيق آلية التخفيض الخطي الذكي للقدرة لحماية الدوائر الحساسة حتى +65°C. يعتمد النظام على استراتيجية تبريد هجينة تجمع بين السحب الحراري الطبيعي وتدفق الهواء القسري الذكي عبر مراوح داخلية متغيرة السرعة، مما يضمن تدفقاً هوائياً فعالاً مع الحفاظ على مستوى ضوضاء صوتية فائق الانخفاض يقل عن 45 dBA.
هذه الخصائص الحرارية والميكانيكية تجعل من Huawei ETP4830-A1 الخيار المفضل لنشره داخل كبائن الاتصالات الميدانية المغلقة ذات التبريد المحدود، ومحطات المايكرو لشبكات الجيل الخامس (5G Micro Base Stations)، وتغذية وحدات الراديو المعزولة (RRU/AAU)، وأنظمة الهوائيات الموزعة داخل المباني (DAS). كما يمثل حلاً معيارياً لتزويد العقد النشطة لشبكات الألياف البصرية (ODN)، وبوابات إنترنت الأشياء الصناعية، وحاويات المراقبة الحضرية الذكية بالطاقة الموثوقة دون الخوف من الإجهاد الحراري الموسمي.
نطاق تشغيل حراري واسع (-40°C إلى +65°C) مع استقرار الخرج الكامل حتى +55°C
انبعاث صوتي فائق الهدوء (<45 dBA) بفضل الإدارة الذكية لسرعة مراوح التبريد
مثالي للنشر في كبائن محطات 5G ومعدات المايكرو الحضرية والبيئات الخارجية المغلقة
استراتيجية الشراء والتكلفة الكلية للملكية (TCO) مع RICEWIND
من منظور هندسة المشتريات والتكلفة الإجمالية للملكية (TCO)، يوفر Huawei ETP4830-A1 وفورات مالية وتشغيلية كبيرة مدفوعة بمتوسط عمر تشغيلي خالٍ من الأعطال (MTBF) يتجاوز 500,000 ساعة ميدانية، واستهلاك منخفض للطاقة، وتوفير تكاليف استئجار المساحات في الرفوف بفضل حجم 1U. تتبع شركة RICEWIND بروتوكول ضبط جودة صارم يتضمن إخضاع كل وحدة لفحص واختبار احتراق كامل على بنوك أحمال حقيقية (Full Burn-In Load Bank Testing) قبل التغليف والتوريد، للتحقق من استقرار الجهد ومزامنة التردد واختبارات الحمل الأقصى في بيئات تحاكي الواقع.
توفر RICEWIND حلول توريد متكاملة تشمل الأجهزة الجديدة الأصلية والمعدات المجددة المعتمدة وفق أعلى معايير الجودة، مع دعم لوجستي دولي سريع وشامل يضمن وصول المنتجات دون تأخير تشغيلي. للاستفسارات الهندسية والمشتريات والطلبات المجمعة، يُرجى التواصل مباشرة مع فريق الدعم الفني والمبيعات عبر البريد الإلكتروني: lee@ricewind.com أو عبر الهاتف وتطبيق واتساب: +86 17621197907 للحصول على عروض أسعار تنافسية ودعم فني متخصص.
موثوقية صناعية فائقة مع MTBF مثبت ميدانياً يتجاوز 500,000 ساعة عمل
اختبارات إجهاد واحتراق كاملة على بنوك أحمال صناعية قبل خروج الشحنات من المستودعات
استشارات الشراء والتوريد السريع متاحة مباشرة عبر lee@ricewind.com وواتساب +86 17621197907
المشتريات الهندسية ومكتب الدعم الفني
للحصول على المواصفات الفنية، وتصاميم طوبولوجيا الطاقة المخصصة، وعروض الأسعار بالجملة، تواصل مع مهندسي RICEWIND.
