حدود الوصول المادي للنحاس وتدهور سلامة الإشارة في معايير PCIe 6.0 وPCIe 7.0
فرض الانتقال إلى معماريتي PCIe 6.0 وPCIe 7.0 بمعدلات نقل تبلغ 64 جيجاترانزفير/ثانية و128 جيجاترانزفير/ثانية تحديات فيزيائية غير مسبوقة على الطبقة المادية للتوصيل البيني النحاسي. يعتمد هذا الجيل على تضمين سعة النبضة رباعي المستويات PAM4، والذي يقلل بطبيعته نسبة الإشارة إلى الضوضاء بمقدار 9.54 ديسيبل مقارنة بنمط NRZ التقليدي لنفس سعة الجهد الإجمالية. ونتيجة لذلك، أصبحت هوامش العين البصرية للإشارة بالغة الحساسية، حيث تتجاوز خسارة الإدخال في لوحات الدوائر المطبوعة القياسية وكابلات النحاس السلبي المتصل مباشرة ميزانية نايكويست المحددة بين 32 و36 ديسيبل عند ترددات أساسية تصل إلى 16 جيجاهرتز لـ PCIe 6.0 و32 جيجاهرتز لـ PCIe 7.0، مما يؤدي إلى تلاشي الإشارة وانهيار فتحة العين تماماً قبل الوصول إلى المستقبل.
أدى هذا التدهور في سلامة الإشارة، الناجم عن التأثير السطحي المكثف وفقدان العازل الكهربائي وظواهر الانعكاس والتشويش المتبادل، إلى تقليص المدى العملي للكابلات النحاسية السلبية إلى ما دون المتر الواحد، مما يجعلها عاجزة فيزيائياً عن تلبية متطلبات الرفوف العنقودية الكبيرة. وللتعويض عن هذه الخسائر، تضطر بنى الأنظمة إلى إدراج كابلات كهربائية نشطة ومصفوفات من رقائق إعادة التوقيت ذات الاستهلاك العالي للطاقة، والتي تضيف عبئاً حرارياً يقدر بنحو 2 إلى 3 واط لكل مسار، أي ما يصل إلى 48 واط للمنفذ ذي الستة عشر مساراً، فضلاً عن تعقيد خوارزميات معادلة الإشارة ورفع الحمل الحسابي لتصحيح الأخطاء الأمامي، مما يخلق اختناقات حرارية وتشغيلية كارثية داخل هياكل المعالجة الكثيفة.
معايرة ميزانية فقد الإدخال عند تردد نايكويست بحيث لا تتجاوز 36 ديسيبل لمسار القناة النحاسية المستهدفة.
تقييم تأثير التداخل الكهرومغناطيسي وفقد العازل على زمن انتشار الإشارة واستقرار العين البصرية لتعديل PAM4.
حساب الأحمال الحرارية الناتجة عن مصفوفات معيدات التوقيت النشطة داخل ممرات التوصيل النحاسية عالية الكثافة.
معمارية بروتوكول PCIe البصري وديناميكيات أجهزة إرسال واستقبال VCSEL متعددة القنوات
تعتمد المعمارية البصرية لبروتوكول PCIe على نقل الإشارات الأصلية للبروتوكول دون كسر طبقات المعاملات والارتباط، مما يضمن الحفاظ التام على دلالات التحميل والتخزين المعنونة في الذاكرة وآليات التحكم في التدفق القائمة على الرصيد ودعم اتساق بروتوكول CXL. يتم تحقيق هذا التحويل عبر محركات بصرية مدمجة تستخدم مصفوفات ليزر الانبعاث السطحي ذي التجويف الرأسي، العاملة عند أطوال موجية تبلغ 850 نانومتر أو 910 نانومتر المقترنة بألياف بصرية شريطية متعددة الأنماط من طراز OM4 وOM5 غير الحساسة للانحناء، والتي تتيح إرسالاً متوازياً متعدد المسارات يحاكي هندسة الناقل المتوازي الأصلي دون إدخال تأخيرات التغليف والفك البروتوكولي المرتبطة بالشبكات التقليدية.
تتميز هذه المحركات البصرية بمحولات كهرو-بصرية فائقة السرعة تحقق زمن انتقال دون 5 نانو ثانية للتحويل المزدوج، وهو رقم ضئيل لا يؤثر على ميزانية التأخير التراكمية الخاصة برتل وحدات التدفق المعياري بنمط Flit Mode بحجم 256 بايت. يتيح هذا النهج البصري تمديد المسافة التشغيلية المباشرة من أقل من مترين في النحاس إلى مدى يتراوح بين 10 أمتار وأكثر من 100 متر عبر قاعات مراكز البيانات، مما يتيح ربط المعالجات والمفاتيح الشبكية الموزعة بسرعة سرعة خط PCIe الأصلية دون التضحية بالقدرة على تصحيح الأخطاء في الوقت الفعلي أو التسبب في تعطيل دورات المعاملات البرمجية الحساسة للتأخير.
التحقق من بقاء زمن التحويل الكهرو-بصري دون 5 نانو ثانية لضمان استقرار تدفق حزم Flit لبروتوكول PCIe.
مطابقة أطوال موجات ليزر VCSEL عند 850/910 نانومتر مع خصائص تشتت ألياف OM4/OM5 الشريطية.
ضمان التوافق التام لدلالات اتساق الذاكرة لبروتوكول CXL.mem وCXL.cache عبر الرابط البصري الممتد.
تفكيك الحوسبة على مستوى الرف وطوبولوجيا التوسع العنقودي للذكاء الاصطناعي
يسهم التوصيل البيني البصري في تحرير البنية التحتية لمراكز بيانات الذكاء الاصطناعي من قيود التقارب المكاني الإلزامي، مما يتيح التفكيك الحقيقي لمكونات الحوسبة على نطاق واسع داخل الرفوف وقاعات الخوادم. في الهياكل التقليدية، تفرض حدود المسافة النحاسية حشر وحدات معالجة الرسومات والمسرعات ومفاتيح الربط الذكية ووحدات التخزين ضمن رف واحد أو شاسيه مشترك لتفادي توهين الإشارة، مما يولد كثافات استهلاك طاقة تفوق 100 كيلوواط للرف الواحد ويتجاوز حدود التبريد المتاحة. من خلال الوسائط البصرية، يمكن توزيع مسرعات الحوسبة ومجمعات ذاكرة CXL المشتركة ومفاتيح النسيج الذكية مثل أنظمة Scorpio عبر رفوف متعددة متجاورة أو متباعدة، مشكلة مجال حوسبة توسعي موحد يعمل كشاسيه افتراضي ضخم.
علاوة على التحرر من قيود الكثافة الطاقية، يقضي التوصيل البصري على مشكلة ازدحام الكابلات النحاسية السميكة والثقيلة التي تسد الممرات الخلفية للشاسيه وتعيق تدفق هواء التبريد العادم. يتيح استخدام خيوط الألياف الضوئية الدقيقة وخفيفة الوزن تقليل الحجم الكلي لحزم التوصيل البيني بنسبة تتجاوز 80%، مما يزيل المقاومة الهوائية الطفيلية، ويسمح لمصممي مراكز البيانات بتوزيع متطلبات الإمداد الكهربائي والتبريد السائل أو الهوائي بمرونة هندسية استثنائية عبر مجالات التوسع العنقودي دون تكبد تأخيرات التحويل إلى طبقات شبكية مثل InfiniBand أو RoCE.
تصميم طوبولوجيا النسيج الشبكي الموزع لربط معالجات الذكاء الاصطناعي بمجمعات ذاكرة CXL عبر مسافات تصل إلى 100 متر.
إلغاء حزم كابلات النحاس السلبي المكتظة في الجزء الخلفي من الرفوف لتحسين مسارات عادم الهواء الساخن.
تحديد سعة التوسع الأفقي للنطاق الترددي للنسيج البصري لضمان انعدام الاختناق في حركة البيانات البينية.
تبديد الطاقة والمقاومة الهوائية الحرارية وكفاءة التوصيل البيني
تمثل الإدارة الحرارية حجر الزاوية في تصميم رفوف الخوادم فائقة الكثافة، حيث يؤدي استبدال الوصلات النحاسية بالألياف البصرية إلى تحسين الميزانية الحرارية الإجمالية للمنظومة بشكل ملحوظ. على الرغم من أن المحركات البصرية تستهلك طاقة مخصصة لتحويل الإشارات الكهرومغناطيسية، إلا أن هذا الاستهلاك يعوض بالكامل وبفارق إيجابي كبير نتيجة الاستغناء عن معيدات التوقيت المتعددة ذات الاستهلاك البالغ 40 إلى 50 واط لكل بطاقة تسريع، بالإضافة إلى خفض الطاقة الكهربائية المبددة في المعالجة الرقمية للإشارة لتصحيح التشويه النحاسي. يترجم هذا الانخفاض المباشر في استهلاك الطاقة إلى تراجع ملحوظ في الحرارة المنبعثة داخل الشاسيه.
من جانب الديناميكا الحرارية لتدفق الهواء، تؤدي إزالة العوائق النحاسية الضخمة من الجزء الخلفي للخوادم إلى خفض المقاومة الهوائية بنسب جذرية، مما يقلل من الحمل الطفيلي لمراوح التبريد ويسمح بخفض سرعة دورانها، موفراً ما بين 10% إلى 15% من إجمالي استهلاك طاقة التبريد في المنظومة. كما تسهم استراتيجيات العزل الحراري المتقدمة، مثل نقل المحركات البصرية بعيداً عن رقائق المعالجة المركزية شديدة السخونة نحو منتصف اللوحة الأم أو الواجهة الأمامية عبر بصريات اللوحة الوسيطة، في الحفاظ على بيئة تشغيلية منخفضة الحرارة لمصفوفات ليزر VCSEL الحساسة لدرجات الحرارة المرتفعة، مما يضمن ثبات كفاءة الانبعاث البصري وطول عمر المكونات.
حساب التوفير الصافي في ميزانية الطاقة الناتجة عن إلغاء شرائح إعادة التوقيت مقابل استهلاك المحركات البصرية.
قياس انخفاض الضغط الهوائي الاستاتيكي عند عادم الشاسيه الخلفي بعد استبدال النحاس بضفائر الألياف.
عزل المحركات البصرية ميكانيكياً وحرارياً عن أسطح التبريد المباشرة لوحدات معالجة الرسومات المتقدمة.
توزيع طاقة التيار المستمر DC ودعم الموثوقية العالية في الرفوف الفرعية

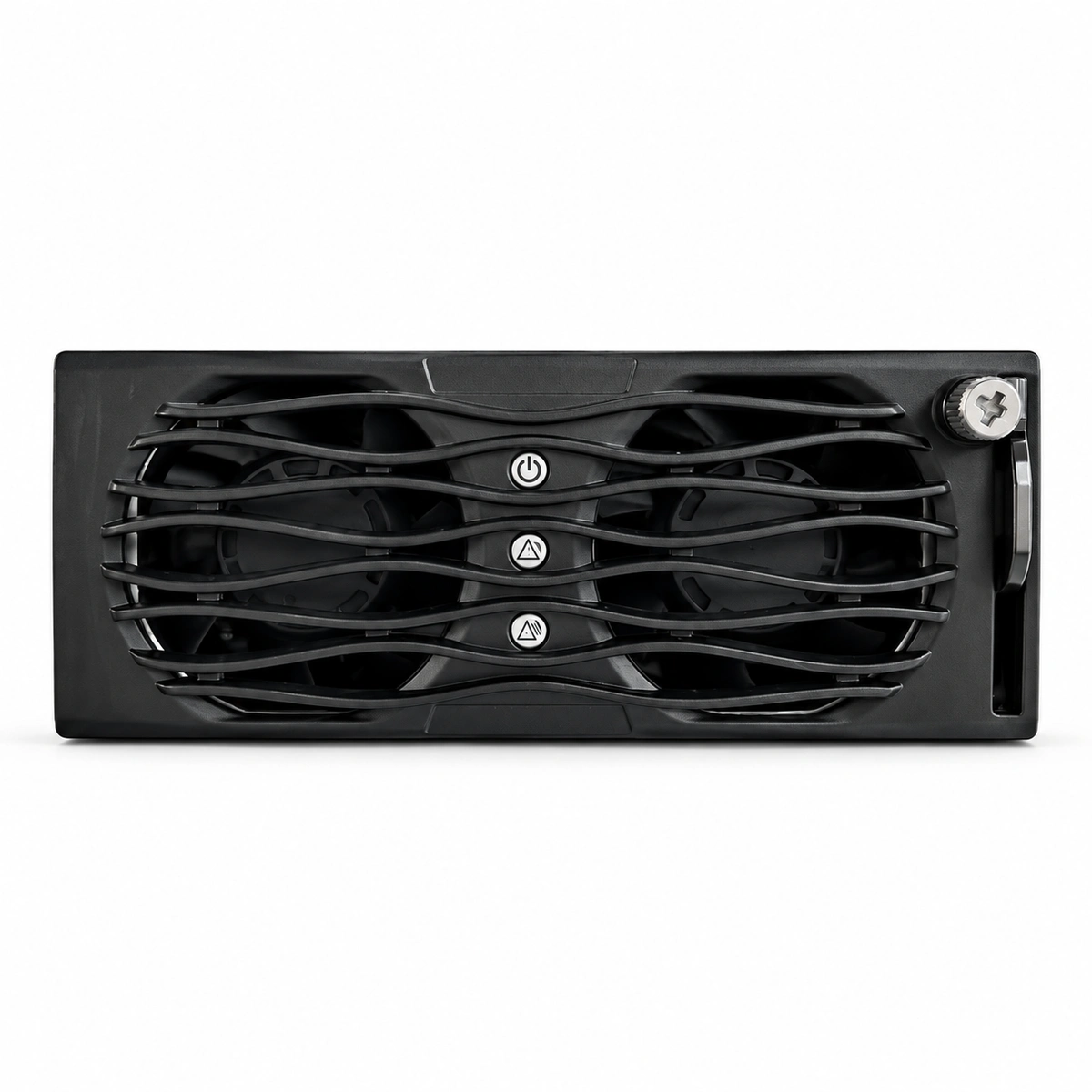

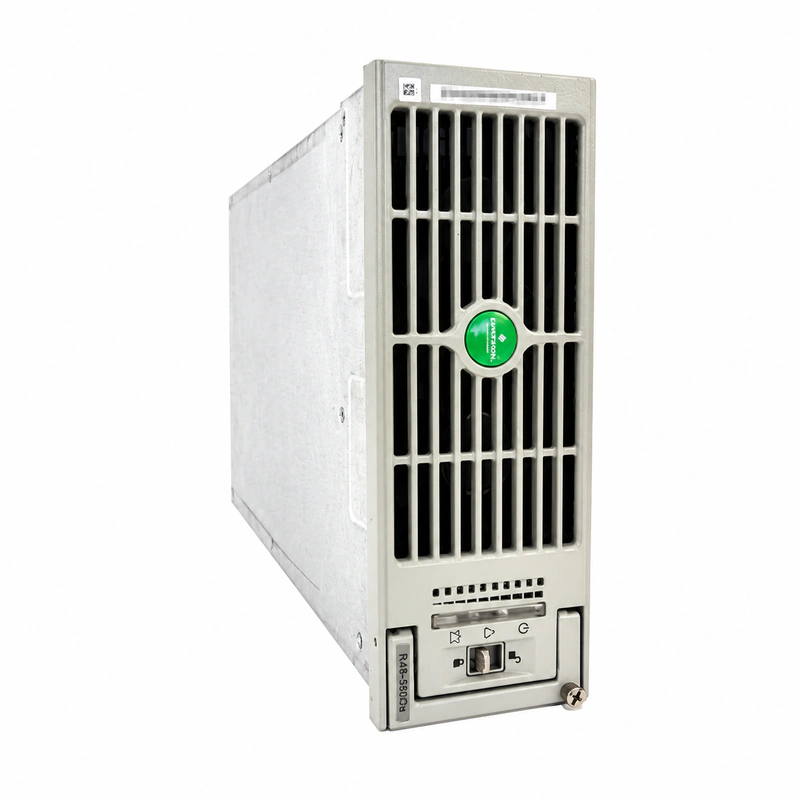

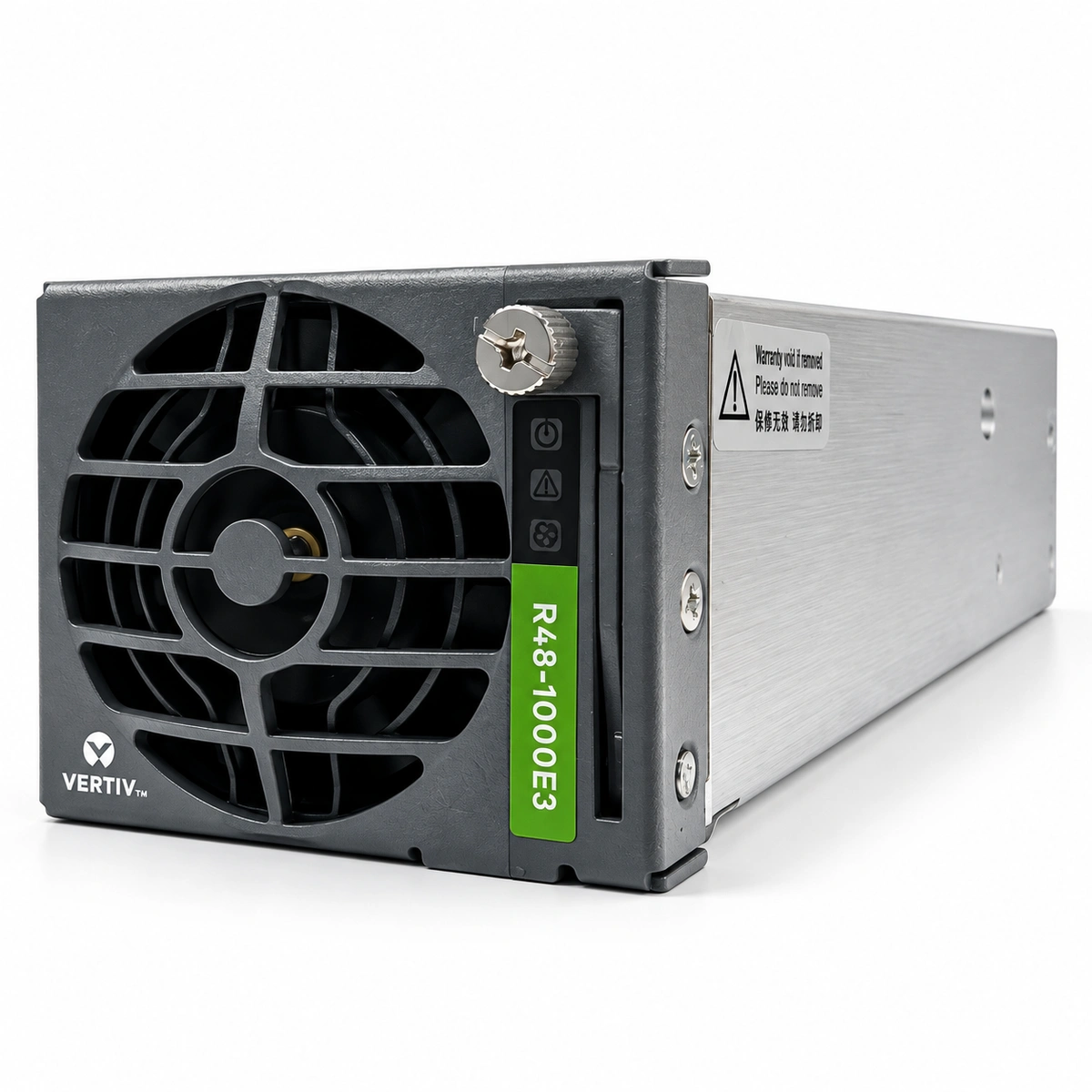

تتطلب الطبيعة الحرجة لمفاتيح PCIe البصرية وهياكل التوسعة الفرعية بنية توزيع طاقة كهربائية متينة قادرة على التعامل مع التيارات الهائلة وتغيرات الأحمال اللحظية بسرعة البرق. يتم تأمين الإمداد الكهربائي لهذه المنظومات باستخدام قضبان توزيع التيار المستمر بجهد -48 فولت أو 48 فولت المباشر في الرفوف الفرعية، مدعومة بمقومات تيار موزعة عالية الكفاءة تتجاوز 97.5%. يضمن هذا الجهد خفض الفواقد الأومية بنسبة كبيرة مقارنة بالجهود التقليدية المنخفضة، ويتيح تزويد بطاقات الحوسبة والمحركات البصرية بالطاقة النظيفة الضرورية لمنع هبوط الجهد أثناء القفزات اللحظية في النشاط الحوسبي الكثيف لتدريب النماذج اللغوية الكبيرة.
تفرض الحساسية الفائقة للمسارات البصرية إزاء انقطاع الإشارة وجود منظومة تحويل ذاتية مزدوجة المصدر مدعومة بوحدات تبديل متطورة ومكثفات فائقة السرعة على مستوى الرف الفرعي، لمنع حدوث أي هبوط عابر في الجهد أثناء التغيرات الميكروثانية في حالات طاقة الرابط البصري مثل الانتقال من حالات الخمول إلى أقصى طاقة تشغيلية. تضمن بنية الإمداد الكهربائي المزدوج المتكرر استمرارية تغذية دوائر التحيز والمضخمات متقاطعة المعاوقة الخاصة بأجهزة الإرسال، مما يمنع حدوث انقطاع في الارتباط البصري أو إعادة ضبط الناقل، ويحمي عنقود الذكاء الاصطناعي من الانهيار وفقدان نقاط التفتيش الحوسبية.
تنفيذ قضبان توزيع طاقة رئيسية بتيار مستمر -48V DC قادرة على امتصاص القفزات الديناميكية المفاجئة للتيار.
دمج مفاتيح تحويل أوتوماتيكية ثنائية المصادر بزمن استجابة ميكروثاني لمنع انخفاض الجهد المغذي للبصريات.
توفير ترشيح متقدم للضوضاء الكهرومغناطيسية على خطوط التغذية المباشرة لدوائر تحيز مصفوفات VCSEL.
التقييس الموحد وموثوقية موصلات الألياف MPO وبروتوكولات الصيانة الميدانية
يمثل الانتقال من إثبات المفاهيم إلى النشر التجاري الشامل للبنية البصرية لبروتوكول PCIe مرحلة نضج هندسي محكومة بجهود مجموعة العمل البصرية لمنظمة PCI-SIG، والتي تضع المعايير الفيزيائية والكهربائية الموحدة للطبقة المادية البصرية بحلول عام 2026. تتركز التحديات التشغيلية الكبرى في البيئات الميدانية حول حساسية الوصلات البصرية متعددة الألياف من طراز MPO وMTP عالية الكثافة للغبار والملوثات الميكروية؛ فحبة غبار ميكرومترية واحدة على وجه الموصل قد تؤدي إلى تشتت حزمة الليزر أو التسبب في انعكاسات ضوئية كارثية ترفع معدل خطأ البتات إلى مستويات تعجز خوارزميات FEC عن معالجتها.
لمواجهة تحديات الصيانة في المنشآت الضخمة، تعتمد مراكز البيانات على لوحات خلفية بصرية ذات تزاوج أعمى تتيح استبدال وحدات السحب السريع دون لمس يدوي مباشر لأسطح الألياف، مقترنة بأنظمة قياس عن بعد لحظية تراقب القدرة الضوئية المستقبلة وتيار التحيز لليزر لرصد أي تدهور قبل فشل الرابط وتوقع متوسط الوقت بين الأعطال لمصفوفات VCSEL. كما تفرض البروتوكولات التشغيلية استخدام مجاهر فحص آلية وتنظيف ميكانيكي عالي الدقة قبل الإدخال، لضمان استقرار التشغيل المستمر على مدار الساعة في بيئات الحوسبة المعقدة.
تطبيق معايير التزاوج الأعمى للوحات الخلفية البصرية لتقليل مخاطر التلوث اليدوي لموصلات MPO/MTP.
تفعيل المراقبة اللحظية للقياس البصري عن بعد لتتبع مستويات طاقة الاستقبال وتيار انحياز ليزر VCSEL استباقياً.
إلزامية بروتوكولات الفحص المجهري الآلي لمطابقة نقاء أسطح الوصلات مع المعيار الصناعي IEC 61300-3-35.
