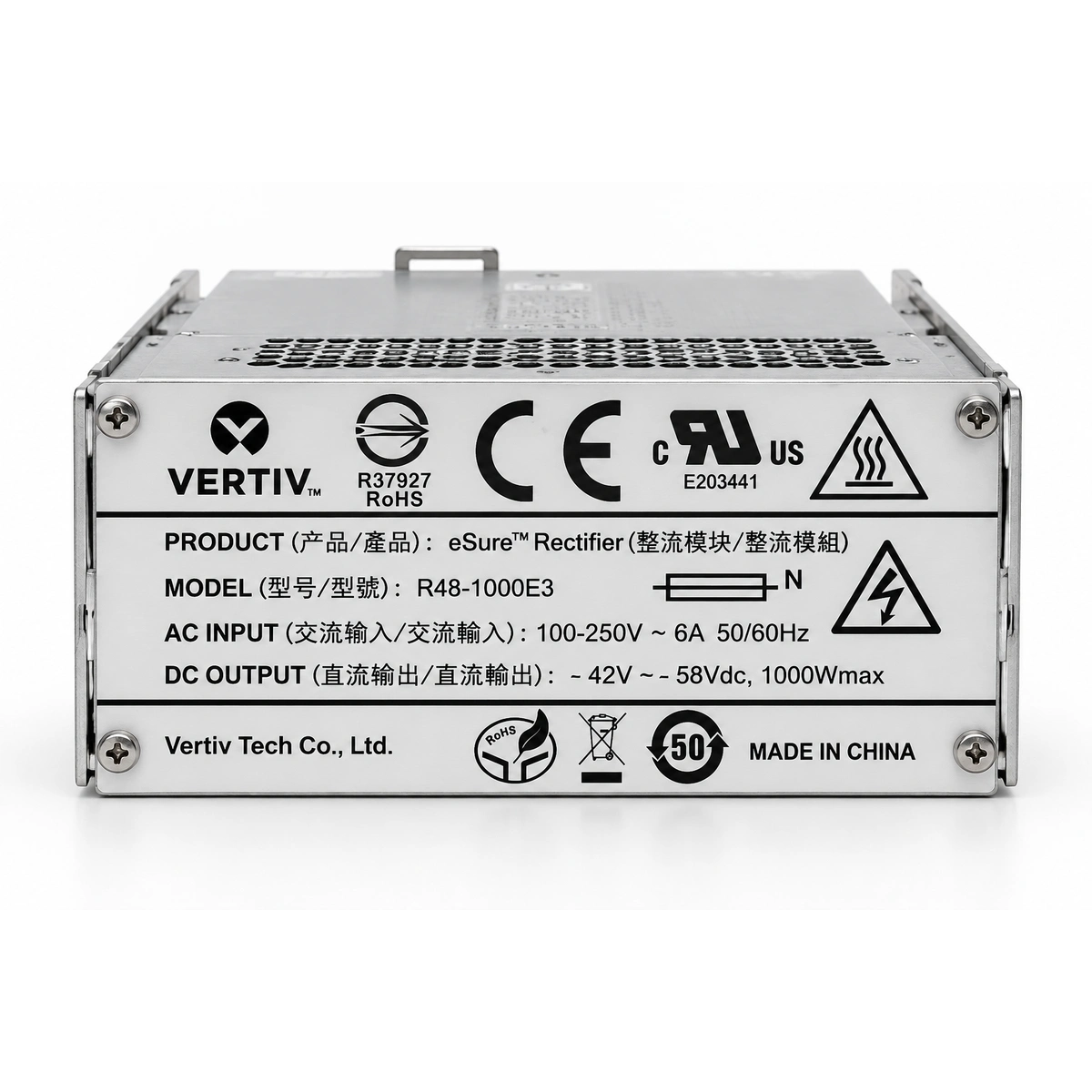

وحدة Vertiv R48-1000E3 عبارة عن مقوم اتصالات عالي التردد فائق الصغر وعالي الكفاءة، يوفر جهد خرج اسمي قدره -48 فولت تيار مستمر (قابل للضبط من -42 إلى -58 فولت)، وتياراً أقصى يبلغ 20 أمبير، واستطاعة مقدرة تصل إلى 1000 واط. تعمل الوحدة على تحويل التيار المتردد أحادي الطور أو التيار المستمر عالي الجهد إلى طاقة تيار مستمر نقية ومستقرة لتغذية أحمال الاتصالات الحساسة وشحن بنوك البطاريات الاحتياطية بكفاءة.
يتم تأكيد الأسعار وفقاً لتهيئة المشروع والكميات المطلوبة

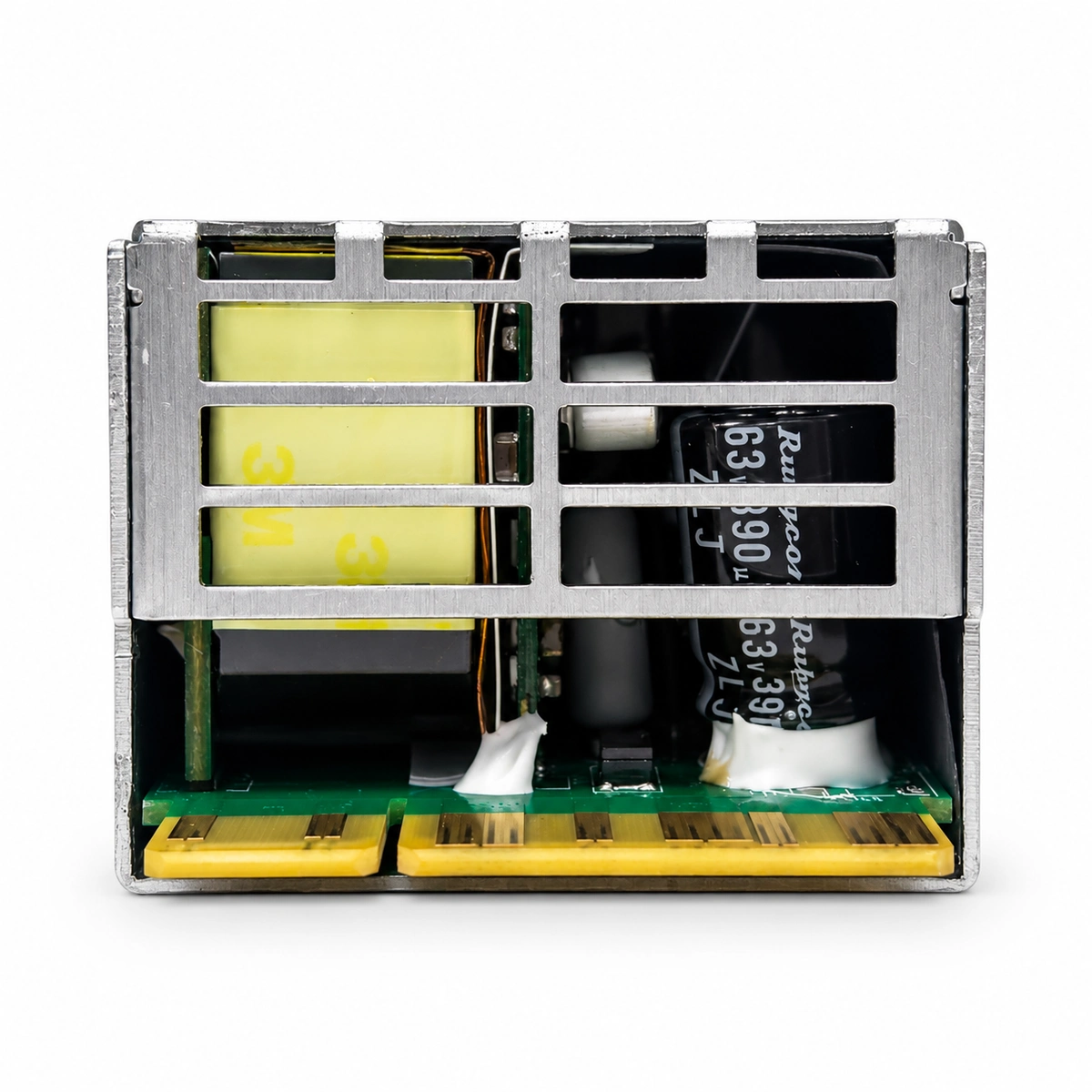

طلب عرض أسعارمن الناحية المعمارية، تعتمد الوحدة على مرحلتين لتحويل الطاقة: مرحلة دخل لتصحيح معامل القدرة النشط مع مرشحات كهرومغناطيسية وحماية من الصواعق تمنح معامل قدرة يصل إلى 0.99 وتشويهاً توافقياً بالغ الانخفاض، تليها مرحلة خرج معزولة تعمل بطوبولوجيا الرنين LLC مع التبديل بالجهد الصفري (ZVS). تتكامل جميع العمليات بواسطة معالج DSP مركزي يراقب الجهد والتيار ودرجة حرارة أشباه الموصلات ويتصل بوحدة التحكم عبر الناقل التسلسلي CAN.
تعالج الوحدة مشكلات انقطاع المحطات الطرفية والنائية الناتجة عن تذبذب جهد الشبكة الكهربائية بفضل نطاق الدخل الفائق من 85 إلى 300 فولت تيار متردد. كما تحول دون التوقف الحراري المفاجئ في الكبائن الميدانية المدمجة بفضل التبريد التكيفي الذكي، وتمنع انهيار خط التغذية المستمر المشترك عبر ميزات العزل السريع والحماية من فرط الجهد وقصر الدائرة.
مثالية للاستخدام في كبائن محطات شبكات المحمول للجيلين الرابع والخامس (BBU/RRU)، ومحطات شبكات الألياف الضوئية FTTx/OLT، ومواقع تقوية الميكروويف الصناعية، وكبائن الحوسبة الطرفية، وترقية أنظمة الطاقة المدمجة من فئة Vertiv NetSure 211 و 212 و 531.
| المواصفات الرئيسية | القيمة |
|---|---|
| جهد الخرج الاسمي | -48V DC (-42V ~ -58V DC) |
| أقصى تيار خرج | 20A |
| القدرة الاسمية للخرج | 1000W |
| مجال جهد الدخل للتيار المتردد | 85V AC ~ 300V AC |
| كفاءة التحويل القصوى | ≥ 95.5% |
| نطاق درجة حرارة التشغيل | -40°C to +75°C |

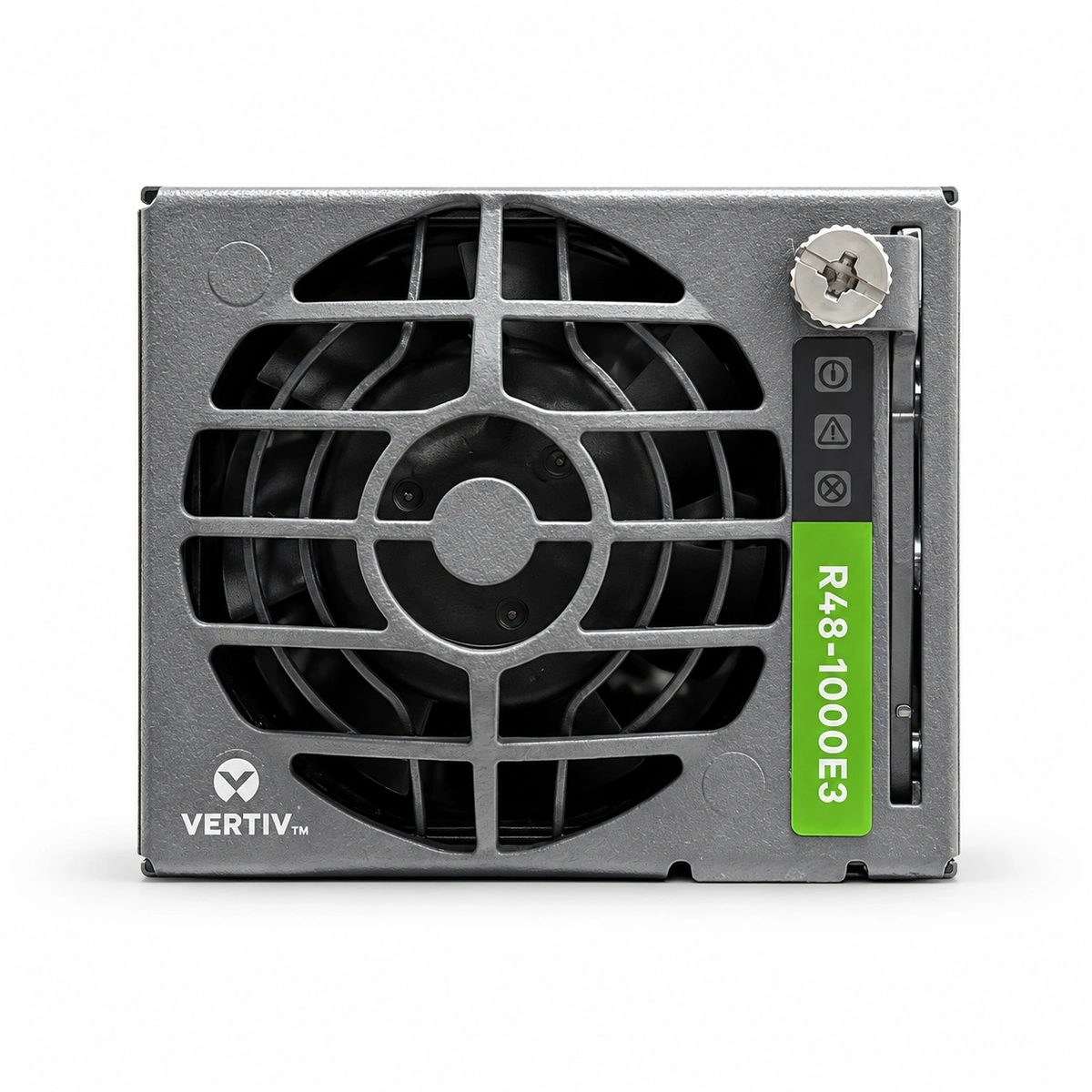

| طريقة التبريد | تبريد بالهواء القسري بمروحة ذكية متغيرة السرعة |
| دعم التبديل السريع أثناء التشغيل | نعم (دعم التوصيل والتشغيل دون إيقاف التشغيل) |
