نظام ZTE DPS3000H-48 عبارة عن شاسيه طاقة تيار مستمر مدمج قياس 19 بوصة مصمم لشبكات الاتصالات والتطبيقات الصناعية الحرجة. يعمل النظام بجهد خرج اسمي يبلغ -48V DC، ويستوعب حتى 4 وحدات مقوم بقدرة 50A لكل منها ليوفر سعة خرج إجمالية تصل إلى 200A مع وحدات توزيع مدمجة للتيار المتردد والتيار المستمر.
هل تحتاج إلى تأكيد الطراز أو المواصفات أو تهيئة المشروع؟ يمكن لفريقنا متابعتك عبر البريد الإلكتروني أو الهاتف.

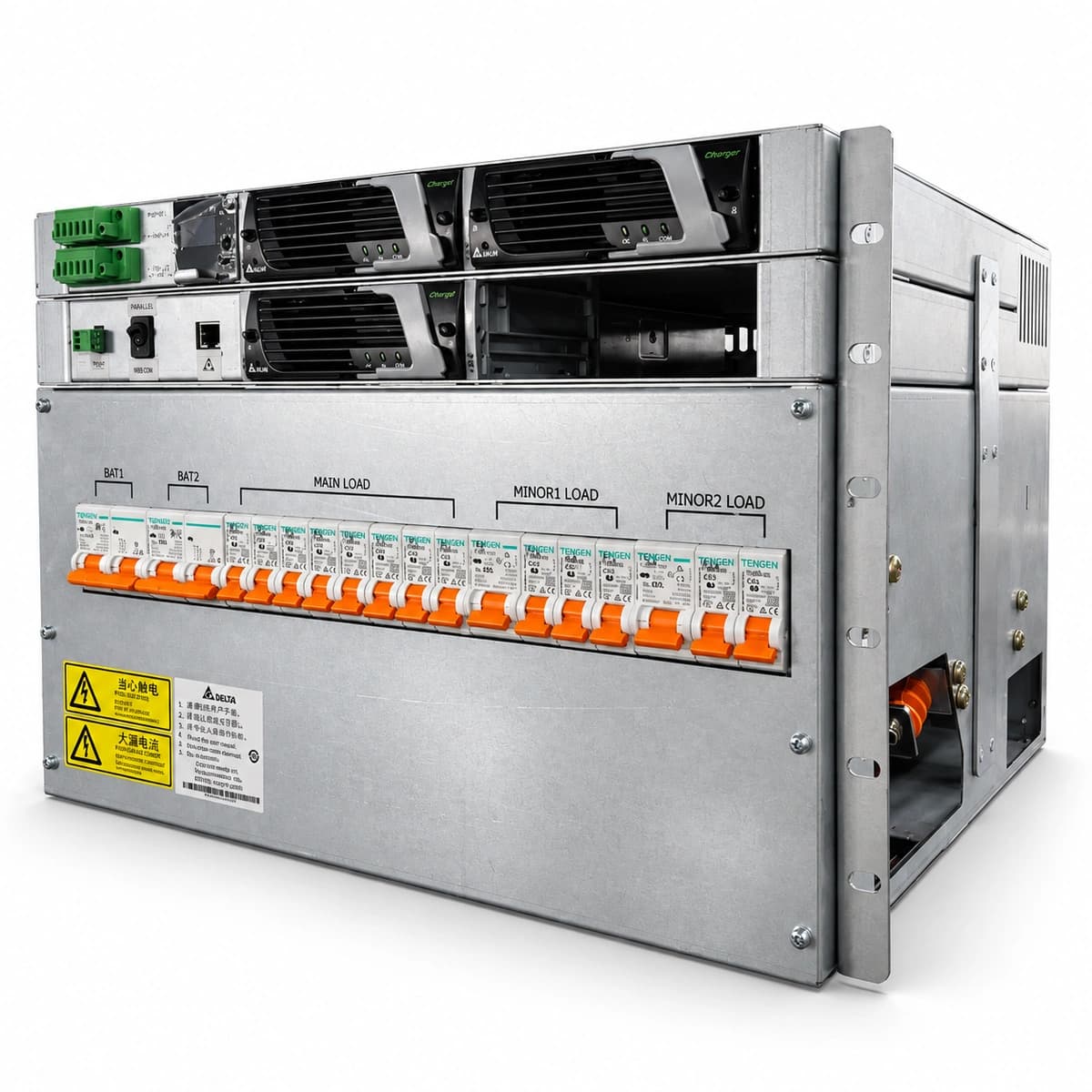

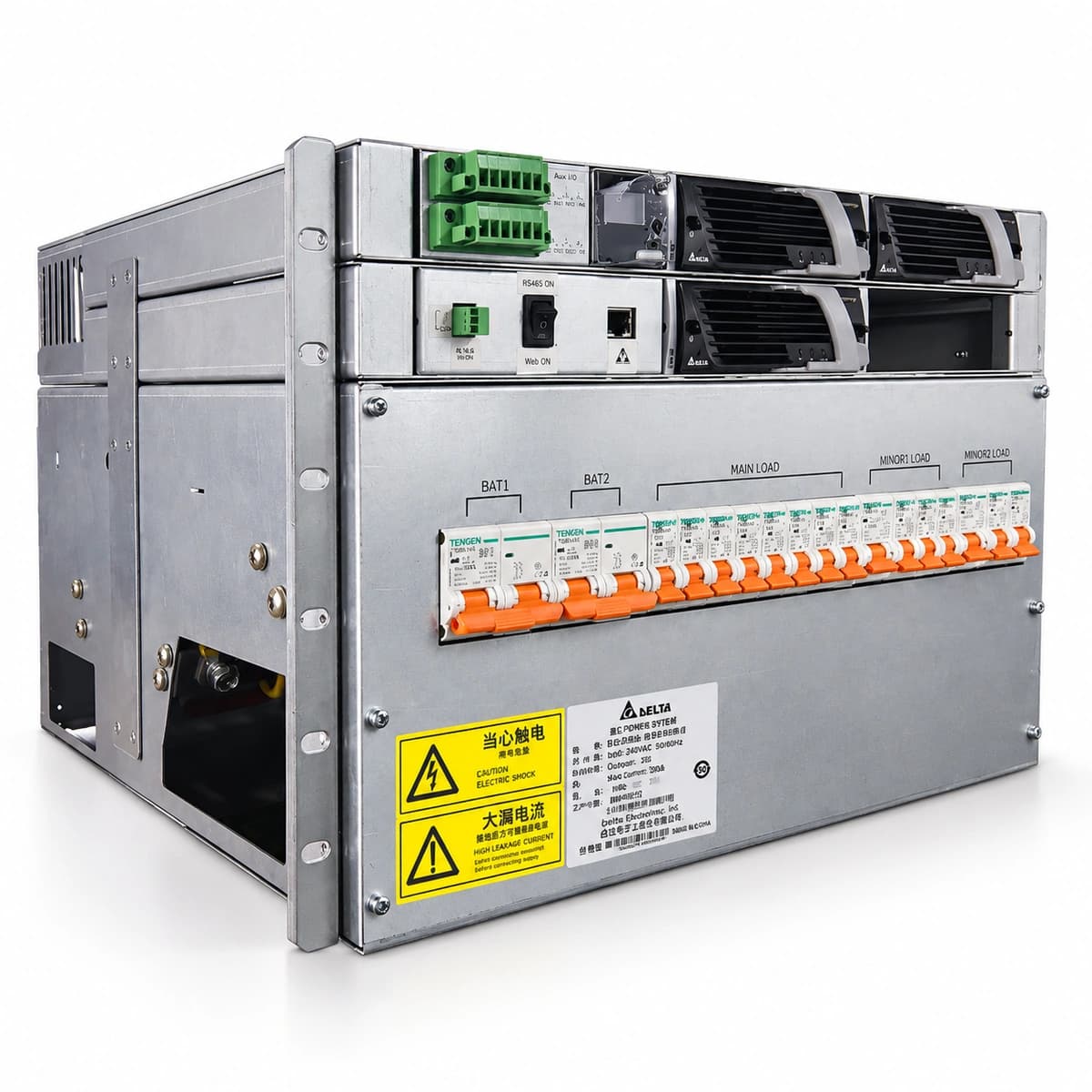

تتكون بنية DPS3000H-48 من قواطع توزيع دخل التيار المتردد، وقضبان توزيع الخرج بجهد -48V DC، وقواطع حماية البطاريات، ومنفذ لوحدة المراقبة الذكية مع 4 فتحات لوحدات مقوم 50A تدعم التبديل الساخن تحت الحمل. تعتمد الدوائر الداخلية على طوبولوجيا رنينية عالية التردد معالجة رقمياً (DSP)، مع دعم لبروتوكولات SNMP/RS485 وفصل الجهد المنخفض (LVD).
يقضي على انقطاعات الخدمة الناجمة عن عدم استقرار الشبكة العامة من خلال نطاق دخل واسع يتراوح بين 80V AC و300V AC. كما يمنع تلف بنوك البطاريات نتيجة التفريغ العميق بواسطة قواطع LVD الآلية، ويتفادى توقف الأحمال أثناء الصيانة بفضل إمكانية التبديل الساخن لوحدات المقوم دون قطع التغذية.
مثالي لمحطات الاتصالات الخلوية للجيلين 4G و5G، ومراكز تجميع شبكات الألياف الضوئية (FTTx)، وغرف التحكم والإشارات على خطوط السكك الحديدية، وخزائن المراقبة والتحكم الصناعي.
| المواصفات الرئيسية | القيمة |
|---|---|
| الجهد الاسمي للمنظومة | 48V DC |
| جهد الدخل المتردد | 80V AC ~ 300V AC |
| القدرة القصوى للمنظومة | 200 أمبير (4 فتحات مقوم 50 أمبير) |
| وحدات توزيع القدرة | قواطع البطارية ومخارج الأحمال المتعددة |
| نطاق درجات حرارة التشغيل | -40 مئوية إلى +75 مئوية |
| دعم التبديل السريع أثناء التشغيل | نعم (دعم التوصيل والتشغيل دون إيقاف التشغيل) |
| كفاءة النظام الشاملة | تصل إلى 96.2% (كفاءة طاقة فائقة) |
| مستوى الضجيج الصوتي أثناء التشغيل | ≤ 55 ديسيبل (عند درجة حرارة 25 مئوية) |
| فئة حماية الغلاف الخارجي (IP) | IP20 (حماية داخلية ضد الغبار) |
| قوة العزل الكهربائي | 3000 فولت متناوب بين الدخل والأرضي |
