计算电力有效性 (PCE)：解构非计算开销与释放滞留AI智算容量的工程架构指南

PCE与PUE的范式迭代：破解上游配电容量分配悖论

在传统数据中心基础设施评估中，电能利用效率（PUE）长期占据主导地位。然而，PUE本质上是运营阶段的能耗计量比值（数据中心总耗电量/IT设备耗电量），其设计假设建立在电网容量按需充沛供应的前提下。随着全球AI大模型训练与推理集群呈现爆发式增长，区域公用电网的互连排队周期已普遍拉长至24至48个月，变电站主变压器扩容与输电走廊规划成为算力落地的刚性天花板。此时，PUE指标的局限性暴露无遗：即使一个数据中心运行PUE达到优异的1.15，其在一次规划阶段仍可能将20%到30%的电网申请容量永久沉淀在冗余冷却系统与电气保护拓扑中，导致宝贵的兆瓦级电力无法被IT硬件直接调用。

电力计算有效性（Power Compute Effectiveness, PCE）作为上游名义配电容量配置的核心工程指标，其数学表达式严格定义为：PCE = 额定IT计算配电容量 (P_IT) / 数据中心总接入受电容量 (P_facility)。PCE彻底剥离了动态运行负荷、室外气象波动以及IT服务器风机功耗分界不清带来的度量歧义，直接量化了从公用电网高压进线断路器到服务器机架内部算力核心的物理容量分配效率。在供电容量锁定为绝对瓶颈的新范式下，最大化PCE即意味着从既有变压器额定裕度中压榨出最大化的高密度算力净空，从源头上化解制约AI算力部署的“滞留兆瓦”（Stranded Megawatts）工程危机。

• 建立园区级静态容量分配核算模型，严格界定额定P_IT与P_facility的物理断路器计量界面。

• 在供电方案评审与一次系统设计中强制引入PCE指标，新建AI智算中心设计基准线设定为PCE ≥ 0.82。

• 审计既有配电拓扑中的固定冗余配额，剥离因盲目采用传统N+1或2N冗余理念而闲置的变压器容量。

非计算开销深度解构与滞留兆瓦级容量量化评估

对典型传统100 MW进线受电容量的数据中心进行工程拆解，可以清晰透视非计算开销对电力资产的严重侵蚀。在传统的机械冷冻水系统拓扑中，离心式冷水机组、一次/二次冷冻水泵、冷却水泵及冷却塔风机总共需要预留15至25 MW的电气容量（占比15%-25%）；而在配电路径中，从中压开关柜、干式变压器、集中式双变换在线式UPS到列头配电变压器，多级转换损耗与变压器阻抗压降锁定了7至10 MW的额定功率（占比7%-10%）；加上建筑物照明、安防、新风正压与辅助机房负荷约3 MW，整个支撑系统的预留配电开销高达25至38 MW。这直接导致传统风冷设施的PCE仅停滞在0.50至0.65之间，意味着超过三分之一的并网电力在设计阶段就被永久“冻结”。

现代主机托管设施通过优化UPS架构和提升风冷效率，勉强将PCE推升至0.70至0.75区间，但面对AI集群动辄单机柜40 kW至100 kW的超高功率密度依然捉襟见肘。通过系统性的热力学与电气拓扑革新，将一座100 MW园区的PCE由0.70拉升至0.85，其释放的净容量增量达到整整15 MW。在电网不新增批复一瓦特电力容量的刚性边界下，这15 MW原本被冷机压缩机与逆变器损耗锁定的“死功率”，可无缝转化为部署15,000张功耗达1000W的前沿GPU计算集群所需的纯净电力，直接规避了数亿元的电网改造成本与数年的并网等待期。

• 按子系统开展全链路名义容量占用审计，量化各断路器级联下非计算负荷的标称容量沉淀。

• 利用蒙特卡洛模型模拟高算力并发场景下的瞬态冲击，将非IT辅助设施的冗余裕量压缩至真实负载的1.15倍以内。

• 对运行中PCE低于0.65的在役数据中心建立滞留电力清单，明确冷却与配电链条中的重构改造空间。

热力学拓扑重构：冷水机组彻底剥离与直接芯片液冷架构

传统机械压缩制冷循环是侵蚀数据中心PCE的最大元凶，其产生的PCE惩罚通常在0.18至0.25之间。冷冻水机组为了产生7°C至12°C的低温冷水，必须维持大温差工况下的压缩机高压缩比运转，其名义电气额定配额必须按照极端工况下的湿球温度与峰值制冷需求进行极限放大。消除这一容量黑洞的核心途径，是采用芯片级直接接触式液冷（Direct-to-Chip Liquid Cooling, DLC）彻底颠覆传热物理模型。通过将二次侧冷却液供水温度放宽至ASHRAE Liquid Cooling Class W3甚至W4级别（进水温度维持在32°C至45°C区间），芯片结温与二次侧水温之间仍能保持足够的对流传热温差。

这一工作流使得系统在绝大多数全球气候带下均能完全摆脱对压缩机制冷的物理依赖，实现全年100%绝热闭式干冷器（Adiabatic Dry Cooler）的自由冷却（Free Cooling）。以50 MW进线总容量设施进行横向工程比对：传统冷冻水拓扑需要规划10 MW的机械压缩机与冷却塔配套动力，计算容量上限被压缩至37 MW（PCE约为0.74）；而全面转向DLC液冷与智能闭环冷却分配单元（CDU）后，散热支撑动力仅需变频干冷器风机与水泵循环，整套冷却电气配额大幅缩减至5 MW以内，系统PCE跃升至0.84。在项目图纸设计阶段，便直接为高算力服务器多抢占出5 MW的专属纯净IT负荷空间。

• 完全剔除蒸发式冷水机组与机械压缩拓扑，换装遵循ASHRAE W4水质水温标准的干冷器闭式循环系统。

• 选用大尺寸大通道板式换热器CDU，将一二次侧换热接近温差（Approach Temp）严控在3°C以内以扩展自然冷却窗口。

• 为GPU与CPU核心配置微通道冷板，将供水温度下限锁定在35°C以上以彻底根除冷凝风险与环境除湿电力预留。

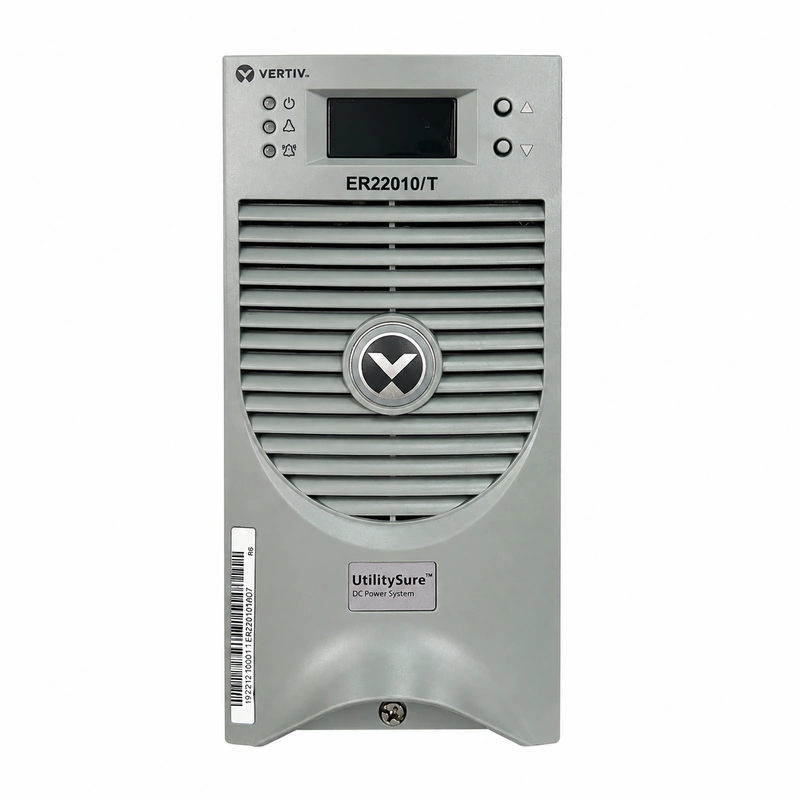

电气拓扑重整：碳化硅整流、HVDC直流母排与多级损耗消除

传统低压交流供配电链条存在严重的级联电能转换缺陷。电网中压输入经由中压变压器转换为400V/480V交流电，随后送入集中式双变换在线式UPS进行AC-DC-AC转换，再经由列头配电单元（PDU）降压分流，最终在服务器机箱内部的开关电源（PSU）中再次完成AC-DC变换。这种多达四至五次的串联整流与逆变拓扑，造成了8%至12%的固定热损耗与转换级联容量虚增。为了抵御逆变器过载与发热，电气工程师不得不设计巨大的上游额定余量，直接恶化了整站的物理PCE水平。

彻底消减电气损耗的架构路线在于全面推进中压直降直流化配电，采用240V/415V AC直接集中整流至380V/±240V高压直流（HVDC）密集母线槽架构，直接跨过中间变压环节为机柜内部计算托盘供电。与此同时，整流模块全面换装第三代宽禁带半导体碳化硅（SiC）器件，其高频低阻抗物理特性将AC-DC整流效率在全负载区间内拉升至97.5%以上（传统硅基IGBT仅为92%-94%）。结合机柜级分布式储能系统（BESS）替代中央电池房，彻底砍去逆变升压变压器与重型UPS，使整体电气系统的固定容量开销压低至总进线负荷的2.5%以内，奠定了超高PCE的电气物理底层。

• 在服务器机架供电链路中全面淘汰传统交流PDU与二次降压变压器，铺设380V/±240V HVDC直流绝缘母线排。

• 部署SiC基高频整流电源拓扑，强制要求整流器在30%至100%全段工况下的电能转换效率超越97.5%。

• 以机架级或排级分布式BESS取代集中式铅酸/锂电UPS机房，消除隔离变压器与静态转换开关的阻抗损耗。

存量棕地AI重构工程：电网容量锁定下的IT容量释放协议

面对新增电网配额审批的严重滞后，存量棕地（Brownfield）数据中心的内部电气与热力重构成为算力厂商抢滩落地的主要抓手。棕地机房通常受限于早期规划，普遍存在PCE极低（0.50至0.65）的问题，且伴随着老旧变压器发热严重、风冷机房精密空调（CRAC/CRAH）满负荷占道等恶劣工况。实施棕地改造工程必须依托PCE灵敏度矩阵模型，对机房各电气节点的容量释放边际收益进行精准核算，在维持既有外市电进线变压器容量严格不变的前提下，内部实施精细化的热力置换与电气“搭桥切除”。

以一座典型的40 MW进线受电容量老旧风冷数据中心为例，原状下仅能支撑26 MW的IT计算负荷（PCE = 0.65），辅助系统霸占了14 MW宝贵电力。工程改造方案通过原位切断老旧冷冻水机房供电，将其重载断路器转接至布置于屋顶的模块化绝热干冷器；同时将室内占地巨大的老旧CRAC风机原位替换为高密度DLC列间CDU，并用模块化SiC整流机柜替换低效UPS。该重构工程将整站PCE大幅抬升至0.82，在40 MW电网硬约束下成功腾挪出6.8 MW的纯净计算电力。这批原位抢救出的滞留电力直接转化为支持6,800余张高性能AI加速卡的IT受电裕度，帮助业主规避了长达3年的外部电网扩容批复期。

• 制定老旧机房PCE灵敏度阶梯改造方案，优先核减并物理切除冷冻机组大功率变频断路器回路。

• 利用原有风冷机房吊顶与走道空间铺设耐腐蚀不锈钢一次侧供回水管道，实现机柜带电状态下的CDU无缝切入。

• 分批次以机柜级分布式整流单元置换老旧集中式UPS变压器柜，释放出变配电室原本配置的动力配电余量。

OCP标准化、全生命周期资本配置模型与动态PCE治理

开放计算项目（Open Compute Project, OCP）数据中心设施（DCF）工作组正加速推进PCE从工程度量向行业事实标准的转化。通过标准化机架供电接口、快速断开接头（QDC）规范以及直流母排接口，OCP标准消除了各厂商专用液冷构件与非标电气柜带来的容量冗余陷阱。在资本开支（CapEx）与算力机会成本的权衡建模中，虽然高能效SiC整流电源与DLC冷却分配模块的一次硬件投入比传统风冷设备高出15%至25%，但鉴于其直接从锁定电网中置换出15%以上的增量IT容量，按单兆瓦AI算力年化产值计算，该CapEx溢价在系统并网通电后的6至9个月内即可通过新增算力租赁收入全额摊销。

除了前期的静态标准设计，AI智算业务的瞬态计算特征（如全网同步梯度下降带来的巨大电流阶跃di/dt）还要求建立基于数字孪生的一体化全生命周期PCE动态治理体系。通过在直流母线插接箱、CDU驱动泵及变压器二次侧植入微秒级遥测传感器，结合带外智能监控系统对系统PCE实施动态闭环调控。当AI负载处于波谷时，系统智能轮休整流模块与干冷器变频风机，抑制非计算损耗反弹；当负载冲顶时，精准抑制辅助设备对瞬态容量的过度占用，确保整站在全生命周期的全工况运行中始终锚定0.85以上的超高PCE设计红线。

• 严格遵循OCP DCF机架级配电与液冷QDC标准规范，规避定制化设计导致的非标变配电冗余损耗。

• 建立整合AI算力全生命周期净现值（NPV）与PCE释放率的资本分配模型，量化规避电网排队的溢价收益。

• 部署微秒级支路电力监控单元（BCM）与动态PCE治理数字孪生系统，防范突发智算阶跃引起的稳态PCE劣变。
