表前发电（FTM）与表后互联的范式转换：超大规模AI数据中心电网级互联架构与电气工程实践

1. FTM与BTM的范式迁移：从被动能源负荷到电网净容量资产

在传统超大规模算力基础设施中，表后（Behind-the-Meter, BTM）拓扑占据主导地位。BTM架构中，柴油发电机组、微型燃气轮机及园区光伏系统均并联于公用事业产权分界点（Demarcation Point）内侧的配电母线上，其设计的核心目标仅为在市电中断时保障计算基础设施的离网运行或削峰填谷，在物理上与调度上并不向区域公用输电网反送净电能。随着单体AI数据中心集群负载突破500MW甚至达到吉瓦级，这种将海量用能需求单向施加于电网的被动消费模式，在区域输电容量趋于极限的背景下面临严峻的可行性危机。

表前发电（Front-of-the-Meter, FTM）模式彻底打破了这一被动负荷逻辑。在禾风起 / RICEWIND的工程实践视角下，FTM要求数据中心开发商直接参与、联合投资或共同运营直接接入区域公用高压输电网（如500kV或230kV变电节点）的公用事业级发电资产。FTM系统不仅满足数据中心自身的电能需求，更在电力系统层面注册为独立的发电机组（Generator Node），向公共电网注入净电能与旋转备用容量。这种结构将数据中心从导致区域电网阻塞的“负外部性负荷”，重构为提供调频、调峰与有效短路容量的“系统支撑性资产”，为获取超大规模稳定电力接入提供了全新的工程路径。

• 完成从BTM单向消纳到FTM双向调度架构的互联协议（Interconnection Agreement）工程校核

• 在500kV/230kV主变进线侧配置满足双向四象限计量精度（0.2S级）的表前电能计量系统

• 建立发电机组直接注入公共输电网与数据中心负荷离线消纳解耦的物理母线拓扑

2. 破解互联排队僵局：多吉瓦级变电站快速投运策略

北美及全球各大区域输电组织（RTO/ISO，如PJM、ERCOT、MISO）目前普遍面临极其严重的互联排队瘫痪（Interconnection Queue Paralysis）。对于数百兆瓦级的纯负荷接入申请，电网互联研究（System Impact Study）及下游输电扩容工程的平均交付周期已拉长至5到8年。其根本瓶颈在于电网侧缺乏足够的上游输电裕度与系统无功支撑，直接接入大容量负荷极易诱发局部电压崩溃及线路热稳定越限。

通过部署FTM协同架构，运营商将单纯的“负荷并网申请”打包重构为“发电-输电-负荷一体化项目”。开发商直接出资对区域节点变电站进行原位升级，垫资扩建500kV气体绝缘开关设备（GIS）间隔、更换大容量自耦变压器并加装串联补偿电抗器。此举将原本被动等待公用事业公司的输电基建流程转化为由开发商主导的工程交付包，使项目能够依据发电机组快速并网程序（Generator Interconnection Fast-Track Procedures）推进，将投运周期压缩30%至50%，有效消除了因电网热过载引发的负荷削减风险。

• 执行基于PSS/E与PowerWorld的静态N-1/N-2及暂态热稳定极限仿真分析

• 与区域调度机构签署工程垫资与电网资产移交协议（Engineering, Procurement, and Construction Agreement）

• 在互联变电站原位预留GIS扩展母线与自耦变压器扩建地基，确保分期投运平滑过渡

3. 监管审批、公共关系与节点边际电价（LMP）平抑机制

超大规模AI计算基建正面临日益严苛的政治审查、社区阻力及公用事业委员会（PUC）的监管反弹。反对声音普遍集中于巨额工业负荷挤占民生用电配额、推高居民用电阶梯电价以及潜在的碳减排目标倒退。特别是在现货电力市场中，极端气候事件（如冬季寒潮或夏季极端高温）叠加数据中心负荷激增，往往导致节点边际电价（Locational Marginal Pricing, LMP）飙升至数千美元每兆瓦时，引发民意与监管机构的强烈反制。

FTM资产的设立从物理机制上化解了这一矛盾。当区域电网遭遇极度用电高峰或突发机组跳闸时，运营商可执行AI集群训练任务的动态限速（Compute Throttling）或计算负载跨地域调度，同时将FTM电站的全部出力（如联合循环燃气机组或大型储能放电）全额倾泻至公共输电网。这种运行工况不仅能有效平抑局部LMP的异常尖峰，还能向系统提供关键的一次调频、黑启动及无功支撑等辅助服务（Ancillary Services），在FERC与州级PUC审批流程中建立不可替代的社会公共利益评级。

• 配置与区域独立系统调度机构（ISO）直连的自动发电控制（AGC）与自动负荷控制（ALC）系统

• 建立基于LMP实时电价波动的算力负载协同卸载算法与电网反向供电自动化联动策略

• 获取符合FERC Order 888/2023规范的电网辅助服务提供商（Ancillary Service Provider）合规认证

4. 高压变电工程：500kV/230kV GIS、自耦变与BESS物理集成

FTM电站与超大规模园区的并网核心依赖于高度可靠的高压变电站工程设计。高压侧通常采用500kV或230kV双母线分段带旁路断路器（Breaker-and-a-Half）电气主接线形式，选用SF6或环保型混合气体绝缘开关设备（GIS），以极度紧凑的占地面积换取极高的高压绝缘耐受强度。主变选用具有低损耗特性的三相自耦变压器，配置强迫油循环风冷（OFAF/ODAF）N-1冗余散热系统及有载调压（OLTC）装置，确保在电网大范围电压波动时维持站内母线电平稳定。全站自动化严格遵循IEC 61850标准，通过冗余GOOSE网与SV采样值网络实现微机保护测控单元的亚毫秒级动作响应。

在FTM主变低压侧或高压共用母线上，深度整合100MW/400MWh量级的磷酸铁锂（LFP）或钠离子电化学储能系统（BESS）。该系统配备构网型（Grid-Forming, GFM）储能变流器（PCS），能够在失去主网同步参考时自主构建站内电压与频率矢量。通过提供关键的物理/合成惯量（Synthetic Inertia）与次同步振荡阻尼，BESS有效弥补了电力电子化新能源并网带来的电网强度弱化问题，同时构筑起毫秒级响应的备用屏障，保障高压母线在电网扰动期间的电能质量。

• 部署基于IEC 61850标准的双重化数字继电保护系统（包含差动保护、高频纵联方向保护与失灵保护）

• 安装配置具备下垂控制（Droop）与虚拟同步机（VSM）功能的构网型PCS储能子系统

• 为大型自耦变压器设置在线色谱DGA油中气体监测及绕组光纤测温系统，建立寿命损耗动态模型

5. 中低压电能变换：固态变压器、直流母排与高频整流技术

从高压FTM电网节点接引电能进入算力机房后，系统面临将35kV/10kV中压交流电高效转换为高密度AI机架所需低压电能的工程挑战。单机架功耗达100kW至150kW的现代GPU/ASIC计算节点已无法承受传统工频变压器与多级AC-DC转换带来的铜损与占地开销。技术演进正在推动固态变压器（Solid-State Transformer, SST）在中压配电层的实际工程落地，利用高频中压碳化硅（SiC）功率半导体直接完成中压AC至中压DC/低压DC的高频隔离与能量变换，整体功率密度较传统方案提升数倍。

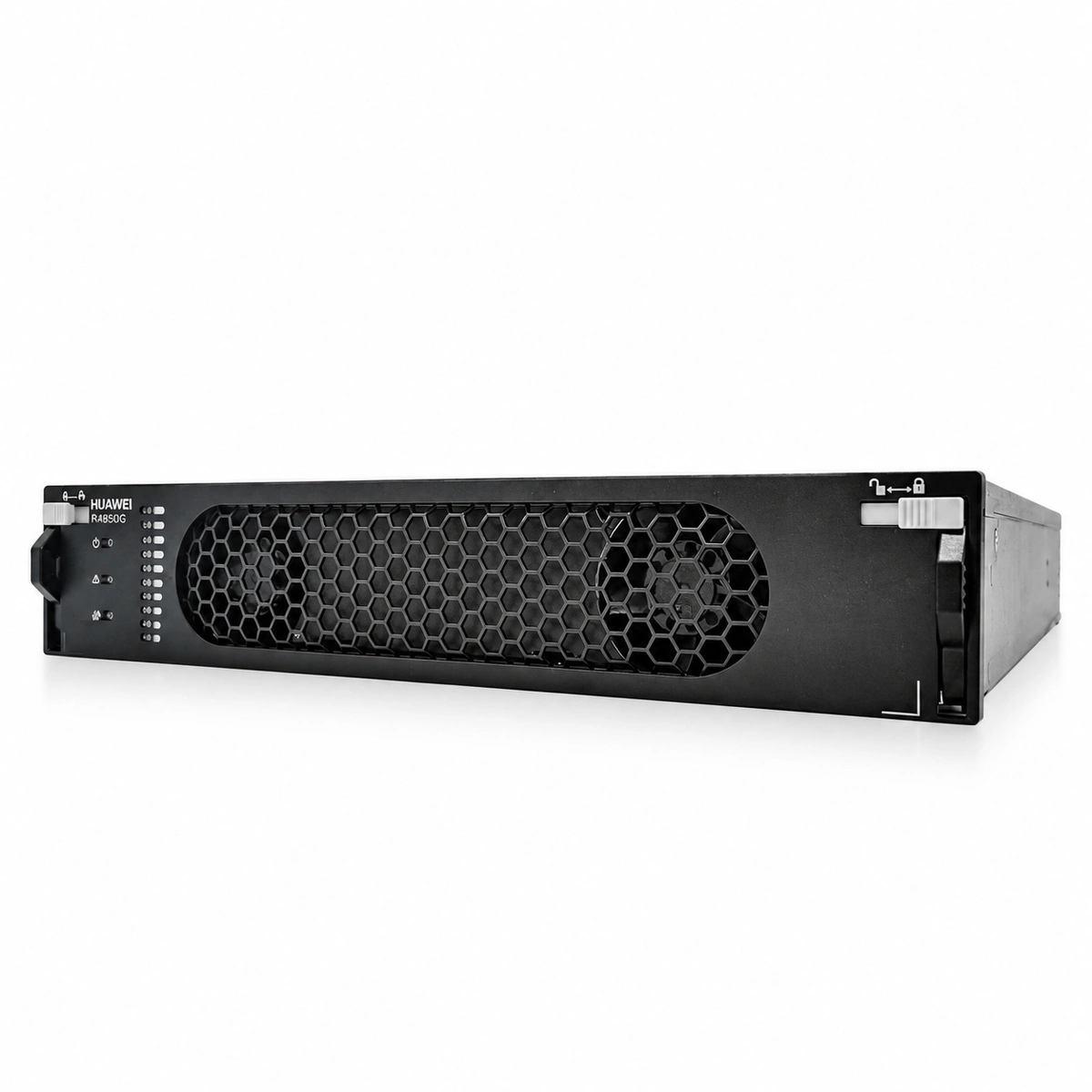

在机房内部，配电架构向集中式-48V DC、380V DC乃至700V DC母排系统迁移。机架前端配置如Vertiv NetSure、Huawei ETP或Eltek Flatpack系列的高效率模块化整流柜，系统转换效率达到96.5%至98.0%的行业极限。整流系统具备超宽负载率下的高转换效率，并维持总谐波畸变率（THDi）低于3%，输入功率因数（PF）大于0.99，彻底阻断算力动态剧烈波动在变压器与高压母线上引发的高次谐波共振及电压闪变。

• 在中压配电层评估部署多电平拓扑SiC基固态变压器（SST）的中试验证方案

• 机架配电全面采用柜内垂直铜排或汇流母线槽，优化直流380V/700V母线的阻抗平衡与防飞弧保护

• 对整流电源模块进行严格的THD谐波测试，确保全负载工况下THDi均稳态控制在3%以下

6. 资本经济学、全生命周期合作开发与核能SMR前瞻

FTM电网级基础设施建设标志着超大规模数据中心资本支出（CAPEX）模型的根本性重构。单项目数十亿美元的重资产投资，促使科技巨头（Hyperscalers）由单纯签署虚拟电力采购协议（Virtual PPA）的租户形态，演变为深度介入重资产能源开发的联合基础设施运营商。运营商正与独立发电商（IPP）和主网公用事业公司建立长周期的股权合资企业（Joint Ventures），通过分摊输电变电站CAPEX、换取物理节点级直供电容量（Physical PPA），锁定了未来数十年算力扩张的确定性能源底座。

在长期技术演进路径上，FTM物理互联架构为第四代小型模块化核反应堆（SMR）与氢燃料掺混大型燃气轮机的商业化接入铺平了道路。预计在2028至2035年时间窗口内，具备固有安全性（Passive Safety）的SMR机组将以100MW至300MW的标准模块直接并联至数据中心的FTM 230kV/500kV高压母线。结合现场基载零碳核裂变发电与公共电网双向反哺，FTM架构将最终实现超大规模算力集群与国家主干电网深度共生、全天候无碳基载运行的终极工程图景。

• 建立从虚拟PPA向物理表前电网资产股权投资的资本配置与财务折旧模型

• 联合IPP伙伴开展联合循环燃机向氢燃料掺混（30%至100% H2）平滑升级的工程可行性论证

• 启动符合NRC（核管会）审评标准的数据中心站址SMR小型堆高压互联接口工程前期预可研
