Question 1

Каковы основные электрические характеристики, параметры входного переменного тока и КПД системы Huawei ETP48200-C5B7?

Accepted Answer

Huawei ETP48200-C5B7 представляет собой 5U встраиваемую систему питания постоянного тока с номинальной мощностью 200 А (до 12 кВт при установке четырех выпрямителей по 50 А). Номинальное выходное напряжение составляет -48 В DC с диапазоном регулировки от -42 до -58 В DC. Вход переменного тока совместим с сетями 220 В/380 В (однофазный 85–300 В AC или трехфазный), выдавая полную мощность в диапазоне 176–300 В AC (с линейным снижением номинала от 176 до 85 В AC). При установке модулей R4850G2 или R4850G6 пиковый КПД превышает 96%, коэффициент мощности (PF) ≥ 0,99, а THD ≤ 5%. Модуль мониторинга SMU02B/SMU02C обеспечивает точность стабилизации напряжения в пределах ±0,5%.

Question 2

Каковы совместимость выпрямительных модулей, поддержка горячей замены и возможности расширения распределения питания в шасси ETP48200-C5B7?

Accepted Answer

Шасси ETP48200-C5B7 оснащено 4 стандартными слотами для выпрямителей на 50 А, нативно совместимыми с модулями R4850G2, R4850N2 и R4850G6 с полной поддержкой горячей замены. Цифровое распределение нагрузки по шине CAN гарантирует небаланс токов менее ±5%, поддерживая резервирование N+1 и режим интеллектуального спящего режима. Блок распределения постоянного тока включает 2 ввода для аккумуляторных батарей (автоматы/предохранители 125–160 А) и гибко настраиваемые каналы с контакторами LLVD (отключение некритической нагрузки) и BLVD (отключение батарей от глубокого разряда), обеспечивая высокую надежность узла связи.

Question 3

Как система справляется с экстремальными условиями эксплуатации, каковы уровни грозозащиты и логика защиты батарей (LVD)?

Accepted Answer

Система ETP48200-C5B7 спроектирована для работы в сложных условиях в диапазоне температур от -40°C до +65°C (с плавным снижением мощности выше +45°C) при влажности 5%–95% без конденсации. Она оснащена встроенным УЗИП класса C по переменному току (номинал 20 кА дифференциальный, 40 кА общий, 8/20 мкс) и защитой от перенапряжений по цепям DC (10/20 кА). Двухступенчатая схема защиты батарей включает контакторы LLVD (сброс неприоритетной нагрузки) и BLVD (полное отключение АКБ при критическом разряде, например 43,2 В). Выпрямители охлаждаются вентиляторами с плавной регулировкой скорости, защищающими внутренние компоненты от перегрева и пыли.

Ключевые параметры	Значение
Входное напряжение AC	Совместимость с 220V/380V (85~300VAC) VAC
Выходное напряжение DC	-48 V DC
Выходная мощность системы	A
Количество слотов выпрямителей	4 × R4850G2 / R4850G6 (50A) Slots
Габаритные размеры	222 (5U) × 442 × 360 mm
Блок мониторинга и управления	Интеллектуальный блок мониторинга SMU02B / SMU02C

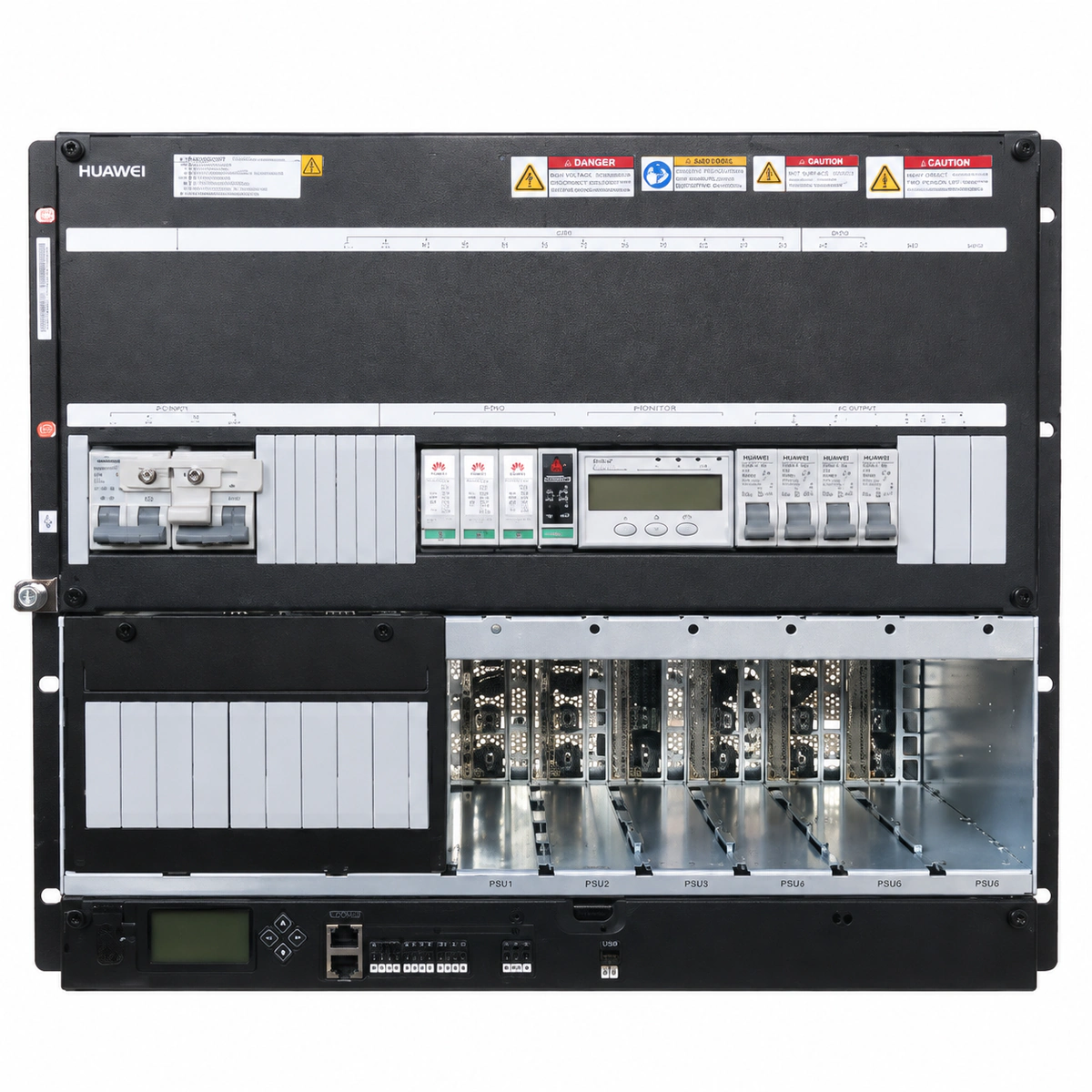

Встраиваемая система питания Huawei ETP48200-C5B7 -48В 200А 5U

Что это за продукт

Что это за продукт

Какую задачу решает

Для кого и каких условий

Ключевые преимущества

Технические характеристики

Области применения

Узлы связи мобильных операторов

Опорные станции оптических сетей

Шкафы диспетчеризации
