Question 1

Каковы основные электрические характеристики и энергоэффективность системы питания Huawei ETP48100-B1?

Accepted Answer

Huawei ETP48100-B1 выполнена в форм-факторе 1U 19 дюймов с номинальным выходным напряжением -48 В пост. тока (регулировка от -42 до -58 В), максимальным током до 100 А и мощностью до 6000 Вт. Шасси оснащено 2 слотами для выпрямителей R4850G2 с высоким КПД (≥96%) или стандартных R4850N1 (≥94%). Диапазон входного переменного напряжения составляет 85–300 В (номинал 220 В однофазный или 110 В двухфазный) с сохранением полной мощности 100 А в диапазоне 176–300 В. Коэффициент мощности (PF) ≥0,99, суммарный КНИ (THD) ≤5%, а уровень пульсаций/шумов не превышает 200 мВ, что строго соответствует стандартам питания магистральных узлов связи и базовых станций.

Question 2

Поддерживает ли ETP48100-B1 горячую замену и смешанное использование выпрямителей? Как устроен механизм распределения нагрузки?

Accepted Answer

Система ETP48100-B1 обеспечивает полноценную горячую замену выпрямителей серии R4850 с автоматической конфигурацией через блок мониторинга SMU02C по шине CAN. Реализовано активное распределение тока между выпрямителями с погрешностью менее ±5%. Аппаратная и программная часть допускает совместную установку R4850G2 и R4850N1, однако для максимальной эффективности рекомендуется использовать однотипные модули с идентичной прошивкой. Блок распределения DC поддерживает двухступенчатую защиту LVD (LLVD для неприоритетной нагрузки и BLVD для защиты АКБ от глубокого разряда) с использованием надежных автоматов/предохранителей.

Question 3

Каковы параметры устойчивости и защиты ETP48100-B1 при работе в нестабильных электросетях и экстремальных температурах?

Accepted Answer

ETP48100-B1 разработана для жестких условий эксплуатации в диапазоне температур от -40°C до +75°C (линейное снижение мощности выше +55°C). Входная цепь оснащена защитой от перенапряжений (2 кВ дифференциальный, 4 кВ синфазный режим, до 20 кА с внешним УЗИП 8/20 мкс) и выдерживает скачки до 415 В перем. тока. Охлаждение регулируется вентиляторами с плавной регулировкой скорости. Интеллектуальный контроллер SMU02C обеспечивает термокомпенсацию заряда АКБ, защиту от обратной полярности, ступенчатое управление зарядом и мониторинг через SNMP v3, HTTPS и сухие контакты.

Ключевые параметры	Значение
Выходная мощность системы	100A (-48VDC)
Форм-фактор и монтаж	Стоечное исполнение 1U (стандартный монтаж 19 дюймов)
Количество слотов выпрямителей	2 слотов (Поддержка R4850G2 / R4850N1)
Модуль управления	SMU02C (поддержка LCD-дисплея и сетевого протокола SNMP)
Параметры входа AC	220VAC, однофазный вход / 110VAC, два фазных провода

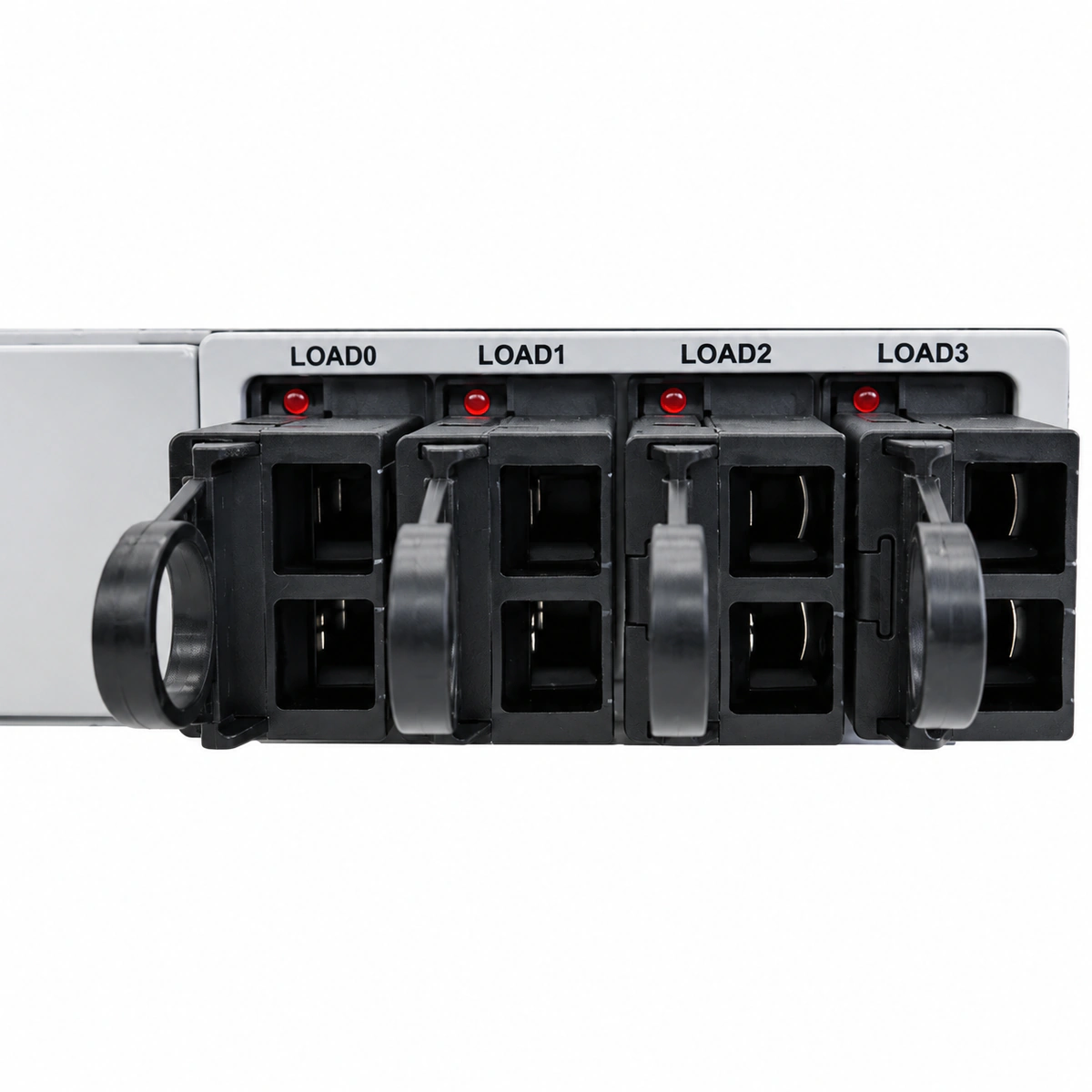

Распределение постоянного тока	Несколько ответвлений с предохранителями/миниатюрными автоматическими выключателями (поддержка приоритетного/неприоритетного отключения)

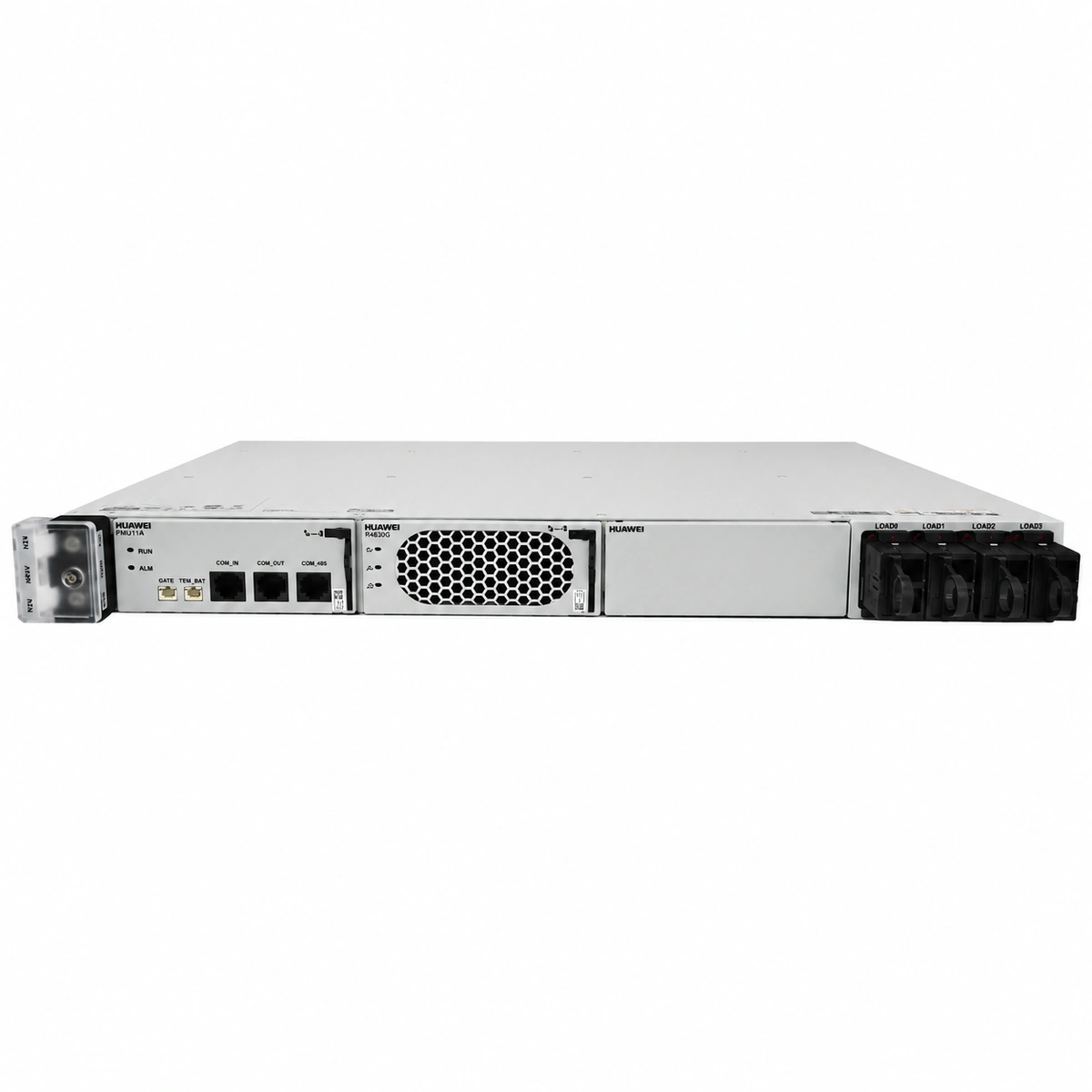

Встраиваемая система питания постоянного тока Huawei ETP48100-B1 1U 100A

Что это за продукт

Что это за продукт

Какую задачу решает

Для кого и каких условий

Ключевые преимущества

Технические характеристики

Области применения

Базовые станции и распределенные узлы

Периферийные вычисления и центры данных

Транспортная и промышленная инфраструктура

Частые вопросы
