Q: Какие выпрямительные модули и контроллеры поддерживает ETP48200-C5B6, и как реализовано распределение нагрузки между ними?

Шасси совместимо с модулями 50А горячей замены R4850G2 (КПД 96%) и R4850N6 (КПД 94%) с поддержкой резервирования N+1. Под управлением контроллеров SMU02C или SMU02B распределение тока осуществляется через шину CAN с погрешностью балансировки менее ±5%. Контроллер поддерживает протоколы SNMPv3 и HTTPS для интеграции в верхнеуровневые NMS/OSS, обеспечивая расширение емкости на объекте без отключения электропитания.

Q: Каковы температурный диапазон, уровень защиты от перенапряжений и схема двухступенчатого отключения LVD в ETP48200-C5B6?

Система надежно работает в диапазоне от -40°C до +65°C благодаря интеллектуальному вентиляторному охлаждению. Вход AC оснащен УЗИП 20 кА/40 кА (8/20 мкс), выход DC — защитой 10 кА/20 кА. Реализована двухступенчатая защита АКБ: контактор LLVD отключает неприоритетную нагрузку для экономии емкости, а контактор BLVD (на уровне ~43,2 В) полностью отключает батареи, предотвращая глубокий разряд. Поддерживаются свинцово-кислотные (VRLA) и литиевые (SmartLi) аккумуляторы.

Question 1

Каковы основные электрические параметры, режимы ввода и КПД преобразования системы питания Huawei ETP48200-C5B6?

Accepted Answer

ETP48200-C5B6 — это стоечная система питания постоянного тока 5U 19" с максимальной емкостью 200А (4 слота для выпрямителей по 50А, общая мощность до 12 кВт). Номинальное выходное напряжение составляет -48 В DC с диапазоном регулировки от -42 до -58 В DC. Поддерживается сверхширокий диапазон переменного тока 85–300 В AC (совместим с однофазной сетью 220 В и трехфазной 380 В 3P4W/3P5W). При использовании модулей R4850G2 пиковый КПД превышает 96%, THD <5%, а коэффициент мощности PF ≥ 0,99.

Question 2

Какие выпрямительные модули и контроллеры поддерживает ETP48200-C5B6, и как реализовано распределение нагрузки между ними?

Accepted Answer

Шасси совместимо с модулями 50А горячей замены R4850G2 (КПД 96%) и R4850N6 (КПД 94%) с поддержкой резервирования N+1. Под управлением контроллеров SMU02C или SMU02B распределение тока осуществляется через шину CAN с погрешностью балансировки менее ±5%. Контроллер поддерживает протоколы SNMPv3 и HTTPS для интеграции в верхнеуровневые NMS/OSS, обеспечивая расширение емкости на объекте без отключения электропитания.

Question 3

Каковы температурный диапазон, уровень защиты от перенапряжений и схема двухступенчатого отключения LVD в ETP48200-C5B6?

Accepted Answer

Система надежно работает в диапазоне от -40°C до +65°C благодаря интеллектуальному вентиляторному охлаждению. Вход AC оснащен УЗИП 20 кА/40 кА (8/20 мкс), выход DC — защитой 10 кА/20 кА. Реализована двухступенчатая защита АКБ: контактор LLVD отключает неприоритетную нагрузку для экономии емкости, а контактор BLVD (на уровне ~43,2 В) полностью отключает батареи, предотвращая глубокий разряд. Поддерживаются свинцово-кислотные (VRLA) и литиевые (SmartLi) аккумуляторы.

Ключевые параметры	Значение
Выходное напряжение DC	-48 V DC
Габаритные размеры	222 (5U) × 442 × 360 mm
Диапазон рабочих температур	-40 ~ +65 °C
Выходная мощность системы	A
Количество слотов выпрямителей	4 × 50A Slots
AC Input Mode	Совместимость с однофазным 220V / трехфазным 380V

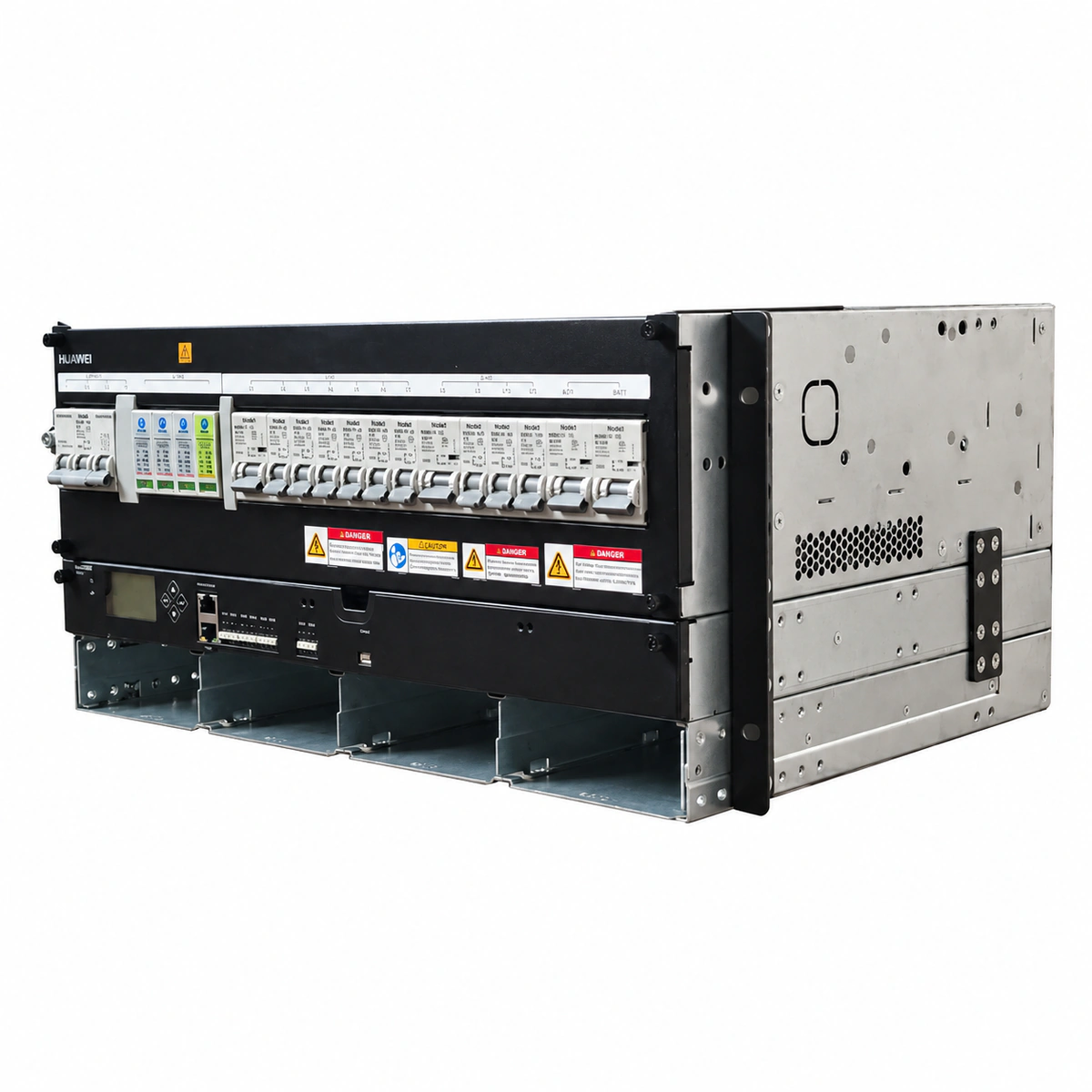

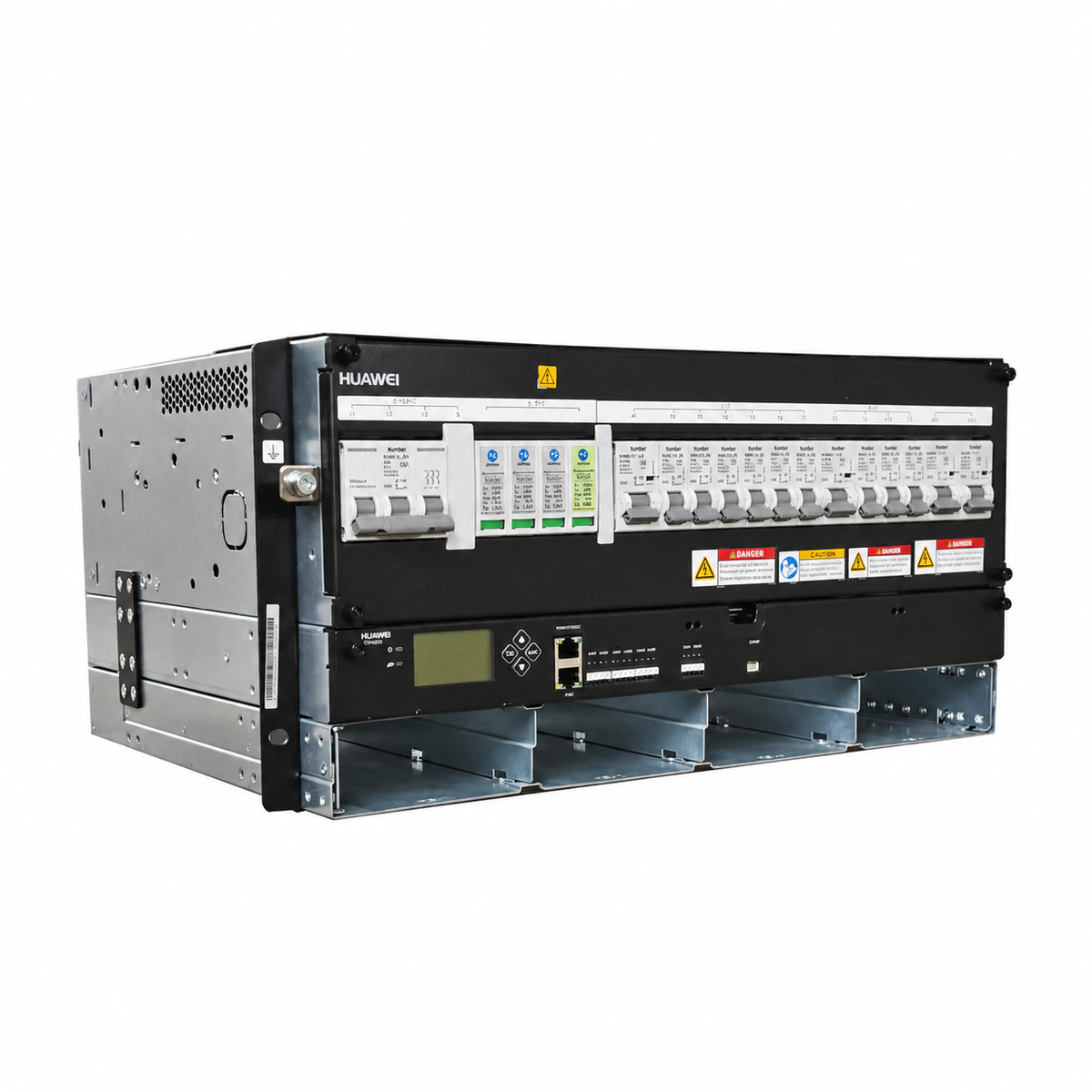

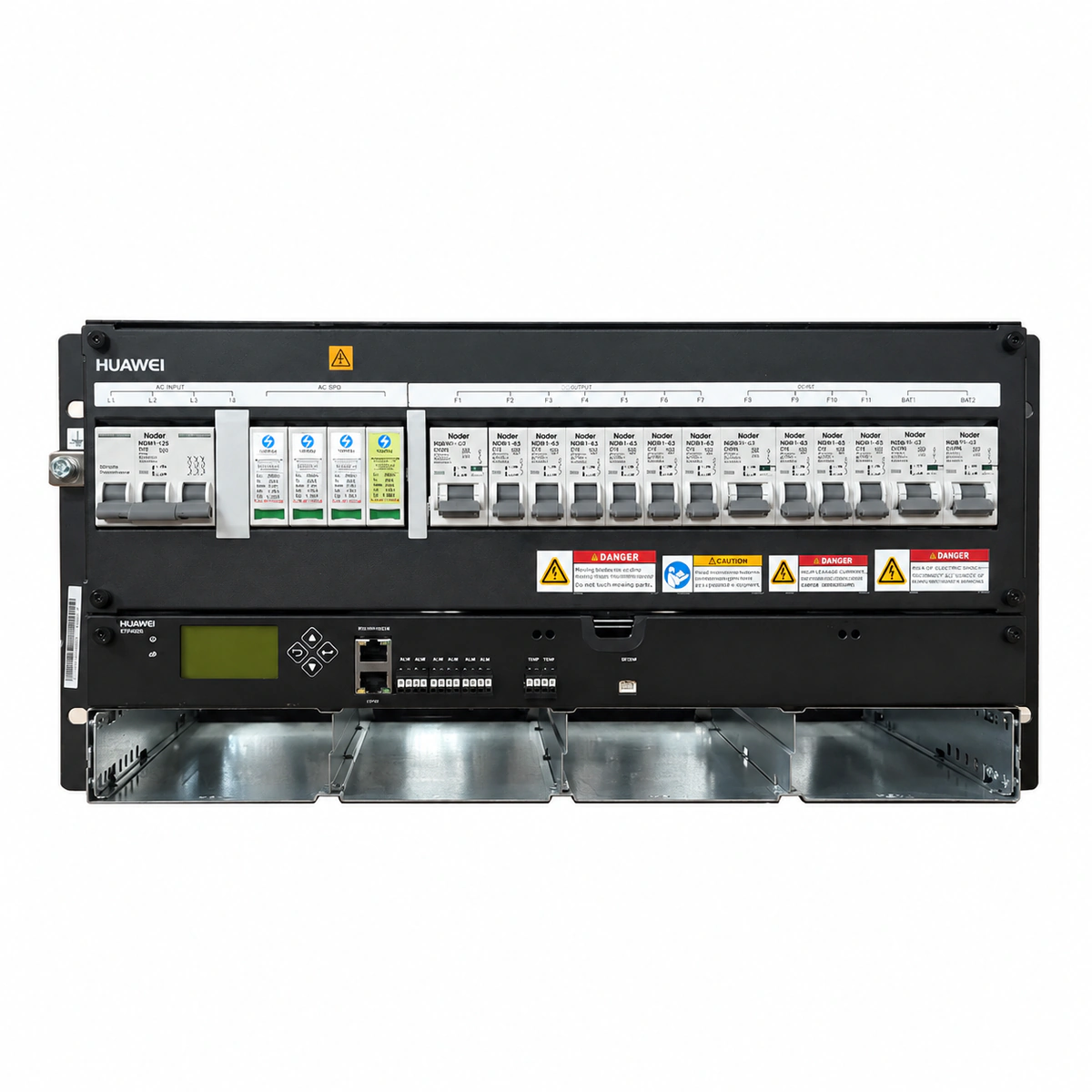

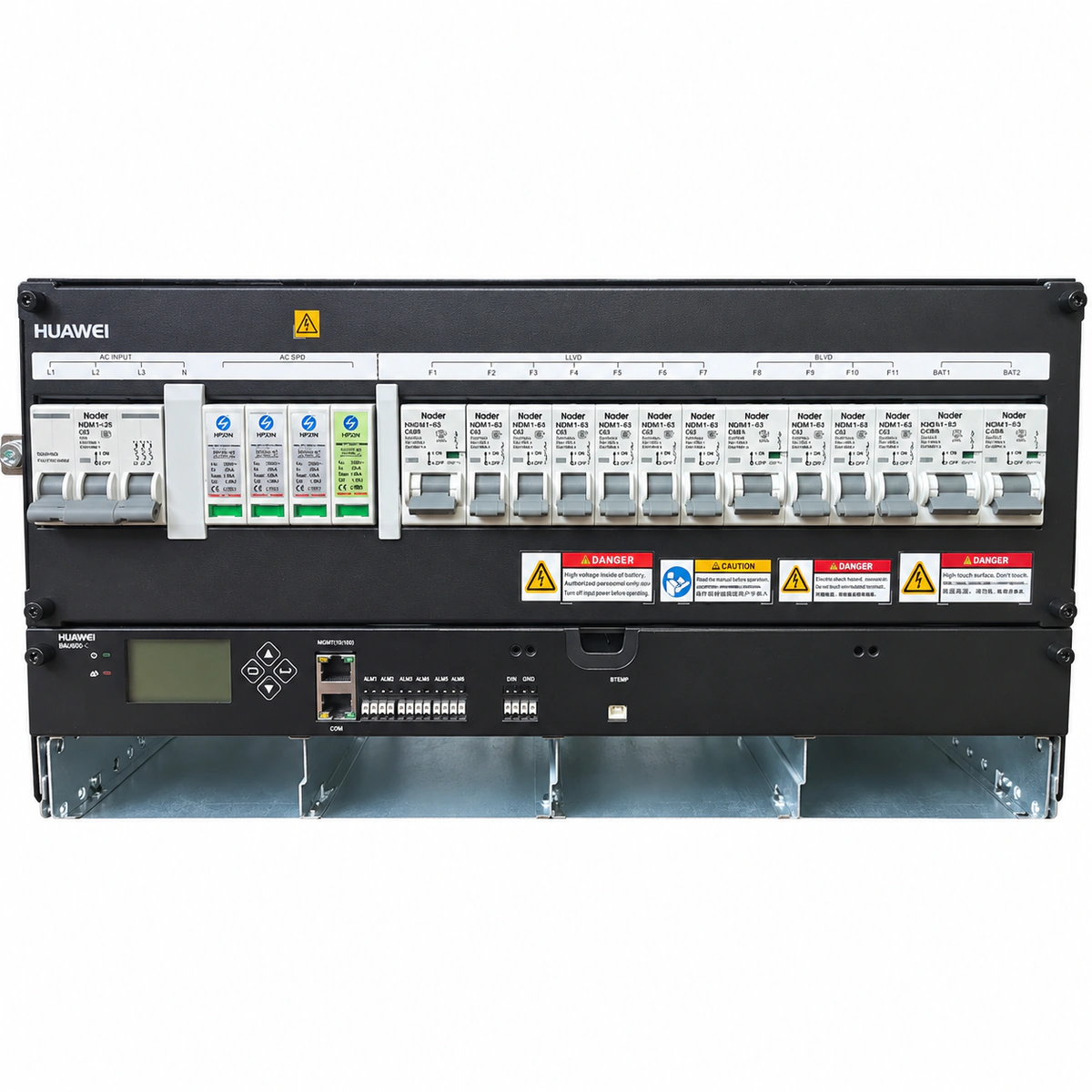

Встраиваемая система питания Huawei ETP48200-C5B6 -48В 200А 5U

Что это за продукт

Что это за продукт

Какую задачу решает

Для кого и каких условий

Ключевые преимущества

Технические характеристики

Области применения

Ключевые узлы связи операторов 5G

Магистральные узлы передачи данных

Модульные центры обработки данных

Диспетчерские центры управления движением
