Метрика Power Compute Effectiveness (PCE): Архитектурный фреймворк высвобождения заблокированной мощности в ЦОД для ИИ

PCE против PUE: Разрешение парадокса распределения входной электрической мощности

Традиционная метрика PUE (Power Usage Effectiveness), стандартизированная The Green Grid, на протяжении двух десятилетий являлась золотым стандартом оценки энергоэффективности дата-центров. Однако в эпоху сверхплотных вычислительных кластеров для обучения больших языковых моделей (LLM) PUE демонстрирует критические методологические ограничения. PUE оценивает отношение суммарной потребленной объектом энергии к энергии, потребленной IT-оборудованием, являясь апостериорной динамической величиной, зависящей от текущей загрузки вычислителей, температуры окружающей среды и размытых границ учета вентиляторных мощностей серверов. Главная уязвимость PUE заключается в неспособности оценить капитальную аллокацию электрической мощности: объект с превосходным среднегодовым PUE 1,15 может обладать катастрофически переразмеренной инфраструктурой электроснабжения и холодоснабжения, где до 30–40% разрешенной сетевой мощности (Nameplate Grid Capacity) заморожено под резервирование наихудших климатических сценариев и переходных процессов.

Метрика Power Compute Effectiveness (PCE) переносит фокус анализа на априорное структурное распределение проектной мощности технологического присоединения: PCE = P_IT / P_facility, где P_IT — проектная мощность, гарантированно выделенная под полезную вычислительную нагрузку IT-стоек, а P_facility — совокупная разрешенная мощность ввода площадки от энергосистемы. В условиях глобального дефицита трансформаторных мощностей и задержек технологического присоединения к магистральным сетям на 24–48 месяцев, максимизация PCE позволяет решить проблему так называемых «заблокированных мегаватт» (stranded capacity). Если объект с лимитом ввода 100 МВт спроектирован с PCE 0,60, полезная вычислительная нагрузка ограничена 60 МВт, тогда как 40 МВт структурно заблокированы во вспомогательных системах. Повышение PCE до 0,85 в рамках того же сетевого лимита трансформирует архитектуру дата-центра, возвращая полезные вычислительные мощности без необходимости модернизации внешней сетевой инфраструктуры.

• Формализация границы учета PCE: исключение динамических эксплуатационных флуктуаций из проектного баланса мощности технологического присоединения

• Аудит зарезервированной мощности трансформаторных подстанций и ДГУ с фиксацией коэффициента спроса полезной IT-нагрузки

• Имплементация метрики PCE в технические требования на этапе FEED (Front-End Engineering Design) для исключения структурного перезаклада инженерных систем

Декомпозиция невычислительного оверхеда и квантификация заблокированных мегаватт

Для детального понимания механизмов блокировки мощности необходима глубокая декомпозиция вспомогательного баланса энергопотребления типового дата-центра мощностью 100 МВт. В классических архитектурах с воздушным охлаждением на базе чиллерных систем механического сжатия пара холодильная станция, насосные группы первого и второго контуров, градирни и прецизионные кондиционеры машзалов (CRAH) требуют аллокации от 15 до 25 МВт расчетной мощности. Тракт преобразования электроэнергии — включающий распределительные устройства среднего напряжения (СН), трансформаторы СН/НН, источники бесперебойного питания (ИБП) с топологией двойного преобразования (VFI) и силовые трансформаторы распределительных блоков PDU — связывает еще 7–10 МВт в виде фиксированных и нагрузочных потерь. Общедомовые системы, включая пожаротушение, физическую безопасность, освещение и вентиляцию подсобных помещений, отнимают дополнительно 2–3 МВт проектного лимита.

Анализ исторической эволюции инфраструктуры фиксирует следующие базовые бенчмарки: традиционные площадки с фальшполом и чиллерами оперируют с PCE в диапазоне 0,50–0,65; современные колокейшн-объекты с оптимизированным прямым испарительным охлаждением достигают PCE 0,70–0,75; передовые гиперскейлинговые площадки с жидкостным охлаждением демонстрируют показатели 0,82–0,88. Разница между PCE 0,70 и PCE 0,85 на площадке мощностью 100 МВт эквивалентна высвобождению 15 МВт чистой вычислительной мощности. При удельном энергопотреблении современного стоечного шасси с ускорителями на уровне 40–100 кВт, высвобожденные 15 МВт позволяют интегрировать дополнительный кластер на 15 000 высокопроизводительных GPU без обращения к поставщику электроэнергии за расширением лимитов, полностью исключая многомиллионные штрафы за превышение заявленной мощности.

• Составление покомпонентной карты распределения 100% мощности технологического присоединения по классам потребителей

• Инструментальная фиксация тепловых и резистивных потерь на трансформаторах СН/НН и преобразовательных трактах ИБП

• Оценка высвобождаемого потенциала IT-мощности при переводе систем холодоснабжения в безкомпрессорный режим

Термодинамическая оптимизация: Полный отказ от чиллеров и внедрение прямого жидкостного охлаждения

Главным драйвером деградации PCE в традиционных ЦОД выступает термодинамический цикл механического охлаждения. Парокомпрессионные чиллеры накладывают штраф на показатель PCE в размере 0,18–0,25 от суммарной мощности объекта. Радикальное повышение PCE требует полного демонтажа или исключения чиллерного контура в пользу прямого жидкостного охлаждения Direct-to-Chip (DLC) с отводом тепла через адиабатические сухие градирни (драйкулеры) с частотно-регулируемыми приводами вентиляторов. Переход на теплоноситель с повышенными температурными параметрами в соответствии со спецификациями классов ASHRAE W3 (температура подачи до 32°C) и ASHRAE W4 (температура подачи до 45°C) устраняет потребность в искусственном захолаживании воды компрессорами даже при пиковых летних температурах наружного воздуха.

Сравнительный теплофизический расчет демонстрирует колоссальную разницу в аллокации мощности. Для объекта полезной вычислительной нагрузки 50 МВт с традиционным охлаждением требуется резервирование около 10 МВт электрической мощности под холодильную станцию, что формирует итоговый PCE на уровне ~0,74. При переходе на архитектуру DLC с жидкостными контурами вторичного охлаждения (CDU) и адиабатическими охладителями проектная мощность всей системы отвода тепла снижается до 3,5–5 МВт (питание циркуляционных насосов CDU и EC-вентиляторов драйкулеров). В результате показатель PCE повышается до 0,84–0,87. Данный термодинамический сдвиг возвращает 5 МВт мощности непосредственно под полезные вычисления еще на этапе разработки архитектурно-строительной и технологической концепции объекта.

• Переход вторичных контуров циркуляции теплоносителя на температурные графики ASHRAE W3/W4 (входная вода 32°C–45°C)

• Замена компрессорных чиллеров на высокоэффективные адиабатические драйкулеры с EC-двигателями

• Интеграция стоечных и рядных гидравлических распределительных блоков (CDU) с резервированием насосных групп по схеме N+1

Архитектура распределения электроэнергии: DC-системы телеком-класса и SiC-выпрямление

Классическая многозвенная архитектура распределения переменного тока (Ввод СН -> Трансформатор СН/НН -> ИБП AC/DC/AC -> PDU 400V -> Блок питания сервера PSU AC/DC 12V/48V) генерирует кумулятивные потери электроэнергии в диапазоне 8–12%, требуя постоянного резервирования электрической мощности для компенсации паразитного нагрева. Внедрение распределения постоянного тока (DC Distribution) позволяет радикально спрямить электрический тракт. Переход на прямую трансформацию напряжения сети 400/415V AC в постоянный ток с организацией распределительных шинопроводов 380V HVDC или -48V DC, питающих вычислительные полки непосредственно, устраняет каскадные ступени промежуточной инверсии и трансформации.

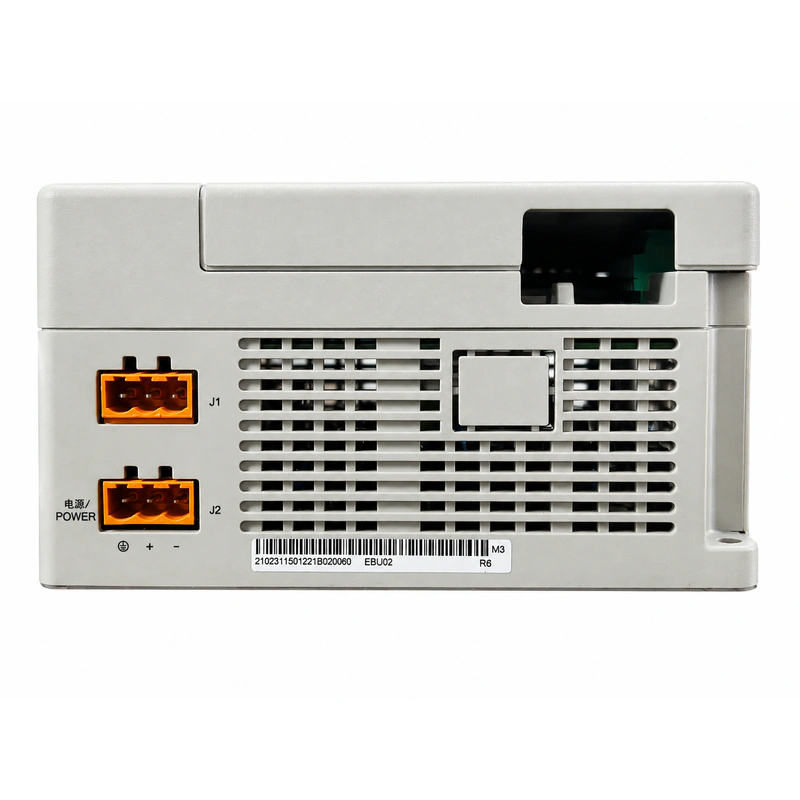

Использование модульных полупроводниковых выпрямителей на основе карбида кремния (SiC) с топологией преобразования телекоммуникационного класса поднимает электрический КПД тракта с типовых 92–94% до беспрецедентных >97,5% во всем диапазоне рабочих нагрузок. Интеграция распределенных распределительных систем резервирования на литий-ионных батареях (BESS), подключенных напрямую к шине постоянного тока без выделенных инверторных блоков, ликвидирует потребность в массивных помещениях централизованных ИБП. Это сокращает внутренние резистивные потери, снижает требования к системам кондиционирования электрощитовых и напрямую конвертирует сэкономленные электрические мощности в полезный IT-бюджет стойки.

• Исключение двухступенчатых AC-ИБП с переходом на топологию централизованного выпрямления 380V HVDC

• Применение силовых полупроводниковых модулей на базе карбида кремния (SiC) с подтвержденным КПД преобразования >97,5%

• Развертывание распределенных аккумуляторных систем (BESS) постоянного тока, интегрированных в архитектуру шинопроводов OCP Open Rack

Протокол модернизации Brownfield: Извлечение IT-мощности в условиях лимитов энергосетей

Наиболее критический практический эффект метрика PCE обеспечивает при глубокой модернизации действующих объектов (Brownfield). Рассмотрим реальный инженерный кейс модернизации дата-центра с лимитом технологического присоединения 40 МВт, функционирующего с 2018 года с базовым PCE 0,65. В исходном состоянии площадка обеспечивала электропитание 26 МВт вычислительной нагрузки, в то время как 14 МВт непроизводительно поглощались устаревшими чиллерами, насосами с постоянной частотой вращения, прецизионными кондиционерами CRAH и трансформаторными ИБП с низким КПД при неполной загрузке.

Методология модернизации на основе матрицы чувствительности PCE включала поэтапный демонтаж CRAH-блоков, установку внутрирядных жидкостных теплообменных модулей CDU, подключение контуров прямого жидкостного охлаждения серверов и замену централизованных ИБП на модульные SiC-выпрямители постоянного тока. В результате структурных преобразований показатель PCE объекта возрос с 0,65 до 0,82. Без увеличения разрешенной мощности подстанции полезная емкость для установки IT-оборудования выросла с 26 МВт до 32,8 МВт. Прирост составил 6,8 МВт чистой вычислительной мощности, доступной для немедленного монтажа высокоплотных вычислительных стоек ИИ. Проект обошел 36-месячную очередь технологического присоединения к региональной энергосистеме и сэкономил десятки миллионов долларов капитальных затрат на внешнюю инфраструктуру.

• Проведение инструментального аудита Brownfield-объекта с расчетом матрицы чувствительности PCE по подсистемам

• Поэтапный перевод машзалов с воздушного охлаждения на гибридное и полностью жидкостное DLC без останова IT-нагрузки

• Демонтаж устаревших низкоэффективных трансформаторных ИБП и интеграция компактных модульных выпрямительных шкафов

Стандартизация OCP, моделирование CapEx/OpEx и эксплуатационный надзор

Для широкого промышленного внедрения концепция PCE формализуется в рамках рабочих групп Open Compute Project (OCP) Data Center Facility (DCF). Стандартизация охватывает правила определения границ балансовой принадлежности мощности, методы верификации энергетических бюджетов компонентов и нормирование коэффициентов одновременности для гетерогенных вычислительных сред. Экономическое моделирование соотношения CapEx и упущенной выгоды демонстрирует, что дополнительные капиталовложения в прецизионные гидравлические распределители CDU, герметичные быстроразъемные соединения (QD) и передовую силовую электронику окупаются менее чем за 12 месяцев за счет предотвращения заморозки вычислительных мощностей в условиях экспоненциального спроса на обучение нейросетей.

Непрерывное управление жизненным циклом объекта требует интеграции телеметрии PCE в платформы DCIM (Data Center Infrastructure Management) и системы диспетчеризации SCADA. Поскольку динамические профили энергопотребления тензорных процессоров при выполнении операций All-Reduce и инференса демонстрируют резкие градиенты потребления мощности (di/dt), интеллектуальная система управления инфраструктурой обязана в реальном времени балансировать вспомогательные нагрузки. Мониторинг токов ответвительных коробок шинопроводов, контроль гидравлических параметров теплоносителя и предиктивное управление драйкулерами гарантируют непрерывное удержание проектного показателя PCE на уровне >0,85 независимо от цикличности рабочих нагрузок искусственного интеллекта.

• Гармонизация проектной документации ЦОД со стандартами OCP DCF в части расчетных методик PCE

• Построение финансовой модели TCO с учетом временной стоимости замороженной мощности и сроков вывода ИИ-сервисов на рынок

• Интеграция телеметрии токов и температур в реальном времени с DCIM для предиктивной стабилизации PCE выше уровня 0,85
