Архитектура Front-of-the-Meter против Behind-the-Meter: Трансформация энергоснабжения гиперскейл-ЦОД AI и интеграция в магистральные сети 500 кВ

Смена парадигмы: FTM против BTM — переход от пассивного потребителя к системообразующему энергоактиву

Традиционный подход к энергоснабжению центров обработки данных исторически базировался на топологии Behind-the-Meter (BTM, 'за узлом учета'), где дизель-генераторные установки, резервные газопоршневые агрегаты и локальные микросети располагаются на балансовой границе потребителя и активируются исключительно для покрытия собственных нужд дата-центра в аварийных сценариях. В парадигме BTM объект выступает исключительно как массивная точечная нагрузка, потребляющая сотни мегаватт из внешней распределительной или магистральной сети, не отдавая в энергосистему ни одного активного киловатт-часа. При масштабировании вычислительных мощностей для инференса и обучения больших языковых моделей (LLM) единичная мощность современных гиперскейл-кампусов перешагнула порог в 1 ГВт, что делает модель BTM критически уязвимой: региональные сетевые компании блокируют технологическое присоединение из-за прогнозируемого дефицита располагаемой системной мощности и угрозы локального снижения статической и динамической устойчивости энергосистемы.

Архитектура Front-of-the-Meter (FTM, 'до узла учета') представляет собой радикальный качественный сдвиг: операторы гиперскейл-ЦОД (в партнерстве с RICEWIND и независимыми производителями электроэнергии IPP) развертывают генерирующие мощности промышленного масштаба — парогазовые установки (ПГУ) с замкнутым контуром, высокоманевренные аэродеривативные турбины, мегаваттные системы накопления энергии BESS и проекты малых модульных реакторов (SMR) — непосредственно с подключением к шинам системного оператора на уровнях напряжения 230–500 кВ. В схеме FTM генерация физически инжектирует мощность в объединенную энергосистему общего пользования, превращая ЦОД в соразработчика сетевой инфраструктуры. Это устраняет дефицит локальной генерации, стабилизирует частоту в узле передачи мощности и позволяет оператору согласовывать двусторонние договоры на гарантированный отбор мощности (firm power off-take), переводя проект из категории регуляторных рисков в категорию системообразующих стабилизирующих активов.

• Перевод генерации из изолированного резерва BTM в статус общесистемного актива FTM с выдачей мощности в сеть 230–500 кВ

• Инсталляция высокоманевренных газовых турбин с временем пуска менее 5 минут для покрытия пиков нагрузки

• Снижение системного коэффициента дефицита мощности регионального энергоузла при проектировании кампуса мощностью >500 МВт

Преодоление паралича очередей на технологическое присоединение: форсирование ввода мультигигаваттных подстанций

Крупнейшие системные операторы Северной Америки и Европы — PJM Interconnection, ERCOT, MISO и CAISO — столкнулись с беспрецедентным системным кризисом очередей технологического присоединения (interconnection queues). Период ожидания комплексной экспертизы системной надежности (System Impact Study) и фактического ввода новой крупной нагрузки составляет от 5 до 8 лет. Классические заявки на технологическое присоединение типа 'чистая нагрузка' (load-only) систематически отклоняются либо обременяются непомерными требованиями по реконструкции сотен километров магистральных ВЛ за счет девелопера. Причиной служат риски термической перегрузки существующих межсистемных связей и угроза лавинообразного снижения напряжения на промежуточных фидерных линиях 110–115 кВ при резких колебаниях энергопотребления кластерами графических процессоров.

Внедрение топологии FTM кардинально трансформирует процедуру рассмотрения заявки системным оператором: проект позиционируется не как изолированная дефицитная нагрузка, а как комплексный кодогенерирующий узел (hybrid generation-load interconnect). Совмещая строительство собственной генерации и цифровой инфраструктуры, операторы берут на себя капитальные затраты по сооружению узловых распределительных подстанций сверхвысокого напряжения, установке элегазовых распределительных устройств (КРУЭ) и монтажу силовых автотрансформаторов большой единичной мощности. Подача энергии непосредственно в опорные узлы транзитной сети разгружает транзитные трансформаторы смежных подстанций, предотвращая перегрузку региональных коридоров и позволяя сократить бюрократические сроки согласования с 7 лет до 18–24 месяцев за счет применения ускоренных регуляторных протоколов для генерирующих объектов.

• Регистрация площадки в статусе гибридного узла генерации и нагрузки (Hybrid Interconnect Entity)

• Финансирование расширения узловой подстанции магистральной сети в рамках опережающего сетевого строительства

• Проведение расчетов статической и динамической устойчивости с подтверждением отсутствия перегрузки межсистемных связей

Регуляторный комплаенс и узловое ценообразование (LMP): демпфирование региональных тарифных всплесков

Масштабное строительство энергоемких дата-центров провоцирует нарастающее сопротивление со стороны региональных регуляторов (FERC, PUC) и местных сообществ, вызванное рисками роста розничных тарифов на электроэнергию и локальной деградации энергобезопасности. При традиционном заборе сотен мегаватт из локальных распределительных сетей происходит резкий рост локальных маржинальных цен (Locational Marginal Pricing, LMP), обусловленный необходимостью включения в баланс неэффективных резервных пиковых электростанций с высокой себестоимостью киловатт-часа. В часы пиковых зимних и летних нагрузок это приводит к многократным ценовым всплескам (price spikes), финансовое бремя которых автоматически перекладывается на коммунальный и производственный секторы региона.

FTM-генерация решает данную системную коллизию за счет генерации мощных положительных внешних эффектов (positive externalities). В периоды системных пиковых нагрузок или аварийных ограничений в базовой сети вычислительные нагрузки обучения нейросетей могут динамически дросселироваться либо перенаправляться в другие географические зоны с помощью интеллектуальных диспетчерских платформ RICEWIND. В этот момент избыточная мощность собственной FTM-генерации направляется непосредственно на оптовый рынок электроэнергии, выполняя роль стабилизатора узловой цены (LMP damping). Регуляторные органы получают гарантированный резерв вращающейся мощности (spinning reserve) и системные услуги по первичному регулированию частоты, что существенно упрощает прохождение публичных слушаний и получение лицензий на землепользование и водопользование.

• Интеграция протоколов автоматического сброса/перераспределения нагрузки AI кластеров для поддержки сети при ценовых спайках LMP

• Аттестация генерирующих мощностей FTM на рынке системных услуг: вращающийся резерв и автоматическое регулирование частоты

• Обеспечение публичного аудита энергоэффективности объекта для минимизации регуляторных барьеров региональных комиссий (PUC)

Высоковольтная схемотехника и топология подстанций: КРУЭ 500/230 кВ, автотрансформаторы и интеграция BESS

Техническая реализация узла FTM требует проектирования подстанций промышленного и магистрального класса надежности с напряжением 500/230/35 кВ. Для минимизации площади застройки и обеспечения наивысшей эксплуатационной надежности в неблагоприятных климатических условиях стандартом де-факто выступают комплектные распределительные устройства с элегазовой изоляцией (КРУЭ 500 кВ) с двойной системой сборных шин и схемой 'полуторного выключателя' или 'четырехугольника'. Силовая группа включает блочные трехфазные автотрансформаторы мощностью 250–500 МВА с системами принудительного масляно-воздушного охлаждения (ONAF/OFAF) по схеме резервирования N-1 или N-2. Все каналы релейной защиты и противоаварийной автоматики (РЗА) реализуются на базе цифровых микропроцессорных терминалов в строгом соответствии со стандартом IEC 61850 (протоколы GOOSE и Sampled Values) с оптоволоконной шиной процесса (Process Bus).

Ключевым звеном стабилизации высоковольтного распределительного узла являются промышленные аккумуляторные системы накопления энергии BESS на базе ячеек литий-железо-фосфата (LFP) или передовых натрий-ионных элементов мощностью 100–250 МВт и энергоемкостью от 200 до 500 МВт·ч. BESS подключается к шинам среднего напряжения подстанции через четырехквадрантные преобразователи с поддержкой функции формирования сети (grid-forming inverters). Данный массив накопителей обеспечивает синтетическую инерцию для компенсации снижения электромеханической постоянной инерции региональной сети и субцикловое первичное регулирование частоты (время реакции инвертора <20 мс). В случае катастрофического системного блэкаута архитектура обеспечивает мгновенную отсечку внешних вводов и плавный перевод кампуса в автономный режим (islanding) без малейшего прерывания вычислительных процессов.

• Внедрение КРУЭ 500/230 кВ с резервированием цепей управления и элегазовым мониторингом плотности SF6

• Развертывание цифровой подстанции по стандарту IEC 61850 с дублированными сетями передачи GOOSE/SV (HSR/PRP топология)

• Интеграция систем BESS с grid-forming инверторами для обеспечения субцикловой синтетической инерции и подавления гармоник

Преобразование мощности СН/НН: твердотельные трансформаторы (SST), шинопроводы DC и высокоэффективные выпрямители

Интерфейс сопряжения мультигигаваттной внешней FTM-генерации с вычислительными залами высокой плотности (от 100 кВт до 150 кВт на IT-стойку с чипами NVIDIA Blackwell B200 / Rubin) требует отказа от традиционных многоступенчатых схем трансформации 50/60 Гц с промежуточными трехфазными ИБП двойного преобразования. В передовых проектах RICEWIND среднее напряжение 35 кВ преобразуется посредством твердотельных трансформаторов (Solid-State Transformers, SST) на базе силовых карбид-кремниевых (SiC) MOSFET-модулей. Архитектура SST осуществляет прямое высокочастотное преобразование переменного тока среднего напряжения в шины постоянного тока без применения громоздких низкочастотных магнитопроводов, гарантируя гальваническую развязку, активное подавление переходных процессов и КПД тракта свыше 98,5%.

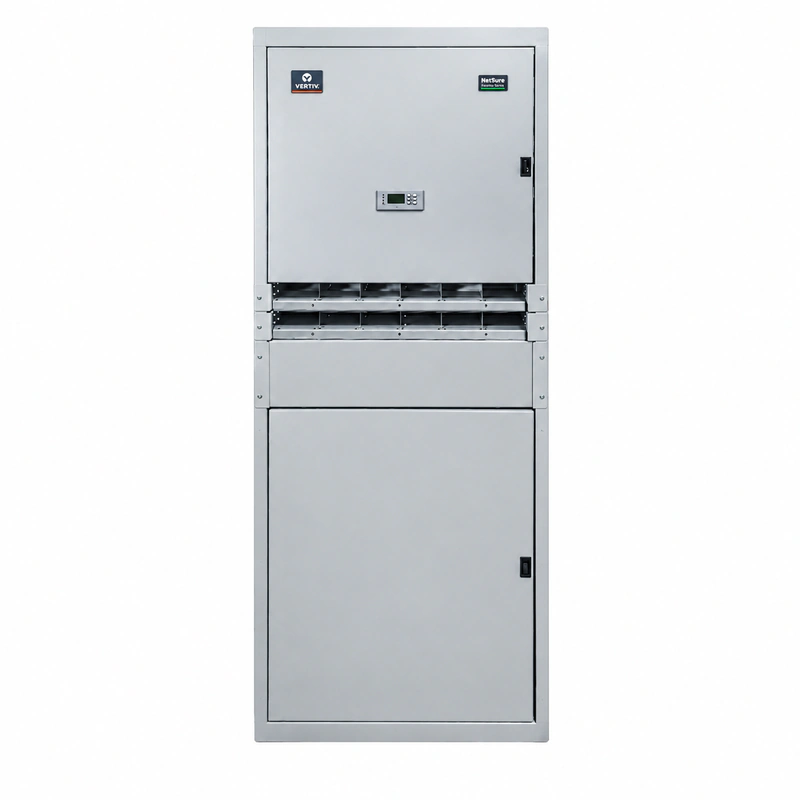

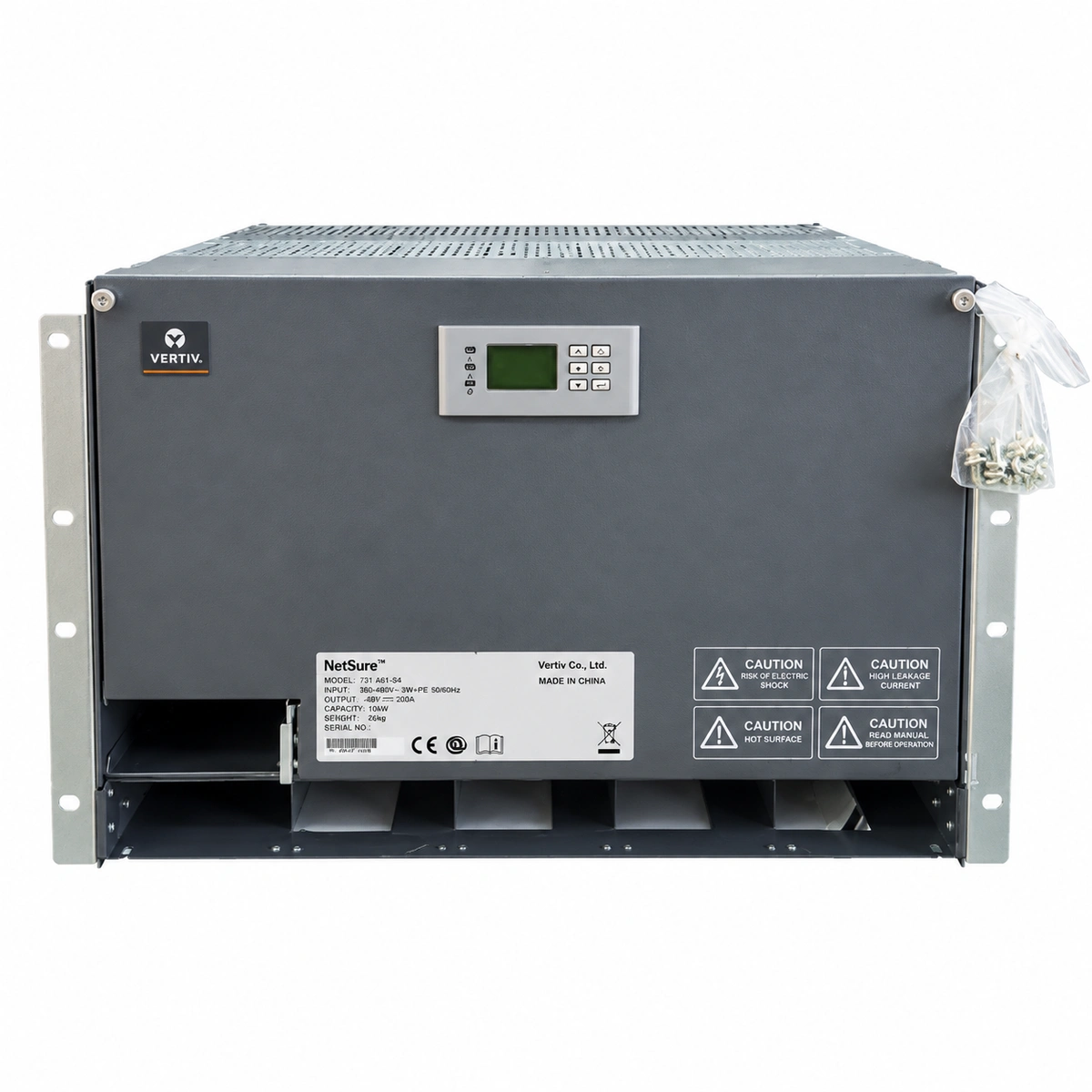

Распределение электроэнергии внутри машинных залов переводится на магистральные шинопроводы постоянного тока с номиналами напряжения 380 В DC и 700 В DC (в соответствии со стандартами Open Compute Project). Выпрямительные комплексы промышленного уровня (класса систем Vertiv NetSure, Huawei ETP и Eltek Flatpack) обеспечивают коэффициент мощности не менее 0,99 и суммарный коэффициент нелинейных искажений входного тока (THD) строго менее 3% во всем рабочем диапазоне нагрузок от 20% до 100%. Это предотвращает возникновение опасных резонансных явлений и перегрева нейтралей в высоковольтных автотрансформаторах подстанции при нелинейном характере импульсного энергопотребления тензорными процессорами в режимах пиковых вычислений.

• Использование средневольтных твердотельных трансформаторов (SST) на базе SiC-полупроводников для перехода 35 кВ в DC

• Монтаж медных шинопроводов постоянного тока 380 В / 700 В DC с низким падением напряжения и минимальным омическим нагревом

• Применение выпрямительных систем с КПД ≥98% и THD <3% для снижения гармонического загрязнения высоковольтных шин

Капитальные затраты и стратегические альянсы: эволюция PPA, партнерства с IPP и ядерные перспективы SMR

Строительство гибридной FTM-инфраструктуры требует капитальных вложений, измеряемых миллиардами долларов, что трансформирует бизнес-модель гиперскейлеров: технологические корпорации перестают быть исключительно потребителями электроэнергии и становятся полноправными девелоперами и собственниками энергетических активов. Классические 'виртуальные' соглашения о покупке электроэнергии (Virtual PPAs), носившие расчетно-финансовый характер и направленные на формальное закрытие углеродных сертификатов (RECs), уступают место долгосрочным физическим PPA (Physical Firm PPAs) и совместным предприятиям (Joint Ventures) с независимыми производителями электроэнергии (IPP). В рамках таких контрактов фиксируются физические точки выдачи и гарантированные объемы резервирования сетевой пропускной способности на десятилетия вперед.

Долгосрочная технологическая дорожная карта до 2030–2035 годов предусматривает интеграцию FTM-подстанций с малыми модульными ядерными реакторами (Small Modular Reactors, SMR) мощностью 100–300 МВт на энергоблок и газовыми турбинами, готовыми к прямому сжиганию водородного топлива (100% H2-ready). Гиперскейл-кампусы превращаются в автономные базовые энергокластеры, способные генерировать непрерывную углеродно-нейтральную мощность с коэффициентом использования установленной мощности (КИУМ) более 95%. Стратегический альянс энергетического инжиниринга и вычислительной инфраструктуры под эгидой RICEWIND формирует устойчивый каркас глобальной энергетической системы следующего поколения, где цифровые вычисления и генерация мощности образуют единый высокоэффективный симбиоз.

• Структурирование физических контрактов Physical Firm PPA с закреплением выделенных каналов выдачи мощности

• Разработка проектно-сметной документации под интеграцию площадок малых модульных реакторов (SMR) мощностью от 300 МВт

• Внедрение газотурбинных систем генерации с поддержкой когенерации и постепенного перехода на сжигание водорода
