Физические пределы медных проводников и деградация целостности сигнала в PCIe 6.0/7.0
Переход аппаратных платформ машинного обучения на спецификации PCIe 6.0 (64 GT/s) и готовящийся стандарт PCIe 7.0 (128 GT/s) ознаменовал переход от двухуровневой модуляции NRZ к четырехуровневой амплитудно-импульсной модуляции PAM4. Переход на PAM4 сопряжен с фундаментальным ужесточением требований к целостности сигнала: амплитуда каждого из трех глазковых раскрытий составляет лишь треть от традиционного раскрытия NRZ при идентичном размахе питающего напряжения, что снижает отношение сигнал/шум (SNR) более чем на 9,54 дБ. На частотах Найквиста 16 ГГц для PCIe 6.0 и 32 ГГц для PCIe 7.0 физические свойства медных проводников на стандартных ламинатах печатных плат (даже с ультранизкими диэлектрическими потерями класса Megtron-8) вызывают катастрофическое вносимое затухание. Суммарный допустимый бюджет потерь канала составляет 32 дБ для PCIe 6.0 и 36 дБ для PCIe 7.0. Эти пределы практически полностью исчерпываются трассировкой печатной платы длиной 250–350 мм, разъемами CEM/MCIO и пассивными кабелями Direct Attach Copper (DAC) длиной менее 1,0 метра, что делает прямую медную коммутацию за пределами одного шасси физически нереализуемой.
Для компенсации экспоненциального роста затухания, скин-эффекта и межсимвольной интерференции (ISI) инженеры вынуждены применять агрессивные схемы эквализации: CTLE (Continuous Time Linear Equalization), многозвенные фильтры DFE (Decision Feedback Equalization) на стороне приемника и 3-4-сегментные FIR-фильтры на стороне передатчика, дополняемые упреждающей коррекцией ошибок (FEC) на уровне пакетов Flit (Flow Control Unit). Однако интеграция активных электрических кабелей (AEC) с дискретными микросхемами ретаймеров на обоих концах кабеля приводит к неприемлемому росту энергопотребления — порядка 2,0–3,5 Вт на один дифференциальный канал PCIe (lane). Для полноразмерного слота PCIe x16 суммарная тепловая мощность ретаймеров достигает 35–55 Вт на один межсоединительный порт без учета кремния хоста. Столь высокая плотность тепловыделения на коммутационных панелях перегружает системы охлаждения, провоцирует температурную нестабильность кремния и значительно повышает вероятность возникновения неустранимых пакетных ошибок FEC в плотных вычислительных средах.
Бюджетирование вносимых потерь на частоте Найквиста 16 ГГц / 32 ГГц строго в пределах ≤ 32 дБ (PCIe 6.0) и ≤ 36 дБ (PCIe 7.0)
Ограничение длины пассивных медных кабелей DAC дистанцией не более 0,85–1,0 метра во избежание закрытия глазковой диаграммы PAM4
Аудит латентности и потребления ретаймеров AEC с отбраковкой решений с рассеиванием свыше 2,5 Вт на физическую линию x1
Архитектура оптического PCIe и динамика многоканальных трансиверов на базе VCSEL
Парадигма оптического PCIe представляет собой фундаментальный сдвиг в проектировании систем ввода-вывода, позволяя транслировать нативные транзакции шины — включая механизмы прямого доступа к памяти (Memory-Mapped IO), семантику Flit-пакетов, аппаратное управление потоком данных на основе кредитов и протоколы сквозной когерентности CXL 3.1 — через фотонную среду без инкапсуляции в сетевые протоколы Ethernet или InfiniBand. В основе оптического уровня лежат линейные трансиверные модули на базе многоканальных вертикально-излучающих лазеров (VCSEL), функционирующих на длинах волн 850 нм или 910 нм в сочетании с оптимизированными многомодовыми волоконно-оптическими жгутами класса OM4/OM5 с пониженной чувствительностью к изгибам. Ключевым инженерным преимуществом оптического двигателя является исключение тяжелых DSP-процессоров и многокаскадных аналоговых ретаймеров: применение аналоговых трансимпедансных усилителей (TIA) и прямых лазерных драйверов обеспечивает задержку прямого и обратного электрооптического преобразования на уровне менее 5 нс на весь тракт, что не нарушает жесткие тайминги подтверждения транзакций PCIe (Ack/Nak Latency Limit).
Интеграция оптических интерфейсов позволяет расширить радиус действия нативного интерконнекта PCIe с 1–2 метров до 10–100+ метров по всему машинному залу ЦОД при коэффициенте битовых ошибок (pre-FEC BER) лучше 1e-6. Оптические сборки используют микрооптические линзовые матрицы, обеспечивающие прецизионную юстировку светового потока на торцы многоволоконных лент. Применение технологии WDM (Wavelength Division Multiplexing) в диапазоне коротких волн (SWDM) позволяет передавать до четырех оптических несущих (например, 850, 880, 910 и 940 нм) по единой жиле волокна, гарантируя агрегатную пропускную способность дуплексного канала PCIe x16 на уровне до 256 ГБ/с в режиме PCIe 6.0 и до 512 ГБ/с в PCIe 7.0. Подобная топология устраняет необходимость в трансляции протоколов и вспомогательных коммутационных сетевых уровнях, формируя бесшовную оптическую ткань взаимодействия между удаленными узлами вычислений и пулами памяти.
Применение лазерных матриц VCSEL с калиброванными длинами волн 850 нм / 910 нм под волокно OM4/OM5
Валидация сквозной аналоговой задержки электрооптического и фотоприемного трактов на уровне < 5 нс
Контроль предельного уровня нескорректированных битовых ошибок оптического тракта pre-FEC BER ≤ 1e-7 при модуляции PAM4
Дезагрегация вычислительных ресурсов масштаба стойки и топология кластеров Scale-Up
Традиционная компоновка серверов ИИ сталкивается с непреодолимым барьером локальной пространственной плотности: размещение в объеме 4U–8U шасси восьми мощных графических ускорителей (TDP до 1000–1200 Вт каждый), центральных процессоров и локальных контроллеров приводит к колоссальной концентрации тепловыделения (до 10–15 кВт на шасси) и геометрическому коллапсу кабельной разводки. Внедрение оптического PCIe устраняет требование физической близости между вычислительными чипами (GPU/XPU), программируемыми смарт-коммутаторами (такими как Astera Labs Scorpio) и удаленными массивами CXL-памяти или флэш-накопителей NVMe. Вычислительная топология трансформируется из монолитного сервера в распределенную фабрику масштаба стойки и межстоечного пространства (Rack-Scale Disaggregation), где ускорители выносятся в специализированные термооптимизированные субрэки, а пулы оперативной памяти CXL и контроллеры ввода-вывода размещаются в независимых шасси, соединенных оптическими транками PCIe.
Такая дезагрегированная архитектура позволяет создавать гомогенные масштабируемые домены Scale-Up, объединяющие десятки и сотни ускорителей через оптические фабричные коммутаторы с ультранизкой латентностью без промежуточных сетевых адаптеров NIC и связанных с ними накладных расходов стека RoCEv2. Возможность выноса пулов памяти на расстояние до 50 метров без деградации времени произвольного доступа (сохраняя сквозную когерентность CXL на уровне порядка сотен наносекунд) обеспечивает динамическое выделение памяти под контекстные окна гигантских трансформерных моделей LLM. Кроме того, полное устранение тяжелых и жестких медных жгутов DAC, ранее перекрывавших свободное пространство между стойками, снимает геометрические ограничения на компоновку и позволяет строить масштабируемые кластерные фермы с модульным наращиванием производительности.
Разделение физических доменов GPU, памяти CXL и коммутаторов на независимые шасси в пределах 10–50 метрового оптического контура
Конфигурирование коммутационных матриц PCIe/CXL Smart Fabric Switch с поддержкой динамического пулинга ресурсов
Ликвидация транзитных интерфейсов PCIe-to-Ethernet/InfiniBand внутри домена когерентных вычислений Scale-Up
Рассеивание мощности, аэродинамическое сопротивление и тепловая эффективность интерконнекта
В плотных вычислительных стойках искусственного интеллекта толстые жгуты медных кабелей DAC и AEC, подключенные к лицевым панелям или промежуточным коммутационным блокам, формируют непреодолимый физический барьер для воздушного потока. Аэродинамическое сопротивление кабельных массивов на горячей стороне серверов вызывает скачок паразитного падения давления в тракте охлаждения, вынуждая вентиляторные модули функционировать на предельных оборотах (до 20 000 об/мин). Это приводит к резкому росту паразитного потребления энергии системой охлаждения, достигающему 15–20% от общего бюджета стойки. Замена массивных медных кос тонкими гибкими оптическими ленточными кабелями диаметром менее 2–3 мм снижает аэродинамическое сопротивление стойки на 40–60%, существенно выравнивая профиль воздушных потоков и снижая акустическое и вибрационное давление на шасси.
С точки зрения теплового баланса полупроводниковых компонентов критически важна топология размещения оптических движков. Локализация оптики на базе концепций Mid-Board Optics (MBO) или Co-Packaged Optics (CPO) на непосредственном удалении от кристалла ASIC позволяет термоизолировать чувствительные к температуре арсенид-галлиевые (GaAs) структуры VCSEL-лазеров от кремниевых матриц коммутаторов и ускорителей, нагревающихся до 95–105 °C. Поддержание температуры лазерного спая в пределах 50–70 °C является критическим фактором сохранения квантовой эффективности, линейности наклона ватт-амперной характеристики и предотвращения деградации времени наработки на отказ (MTBF). Комплексный баланс энергопотребления стойки показывает, что затраты на питание оптических трансиверов (порядка 10–14 пДж/бит) многократно компенсируются отказом от энергоемких ретаймеров медных линий и снижением мощности вентиляторов шасси.
Обеспечение тепловой изоляции лазерных модулей VCSEL с целевым температурным порогом T_junction ≤ 70 °C
Переход на оптические интерфейсные шлейфы пониженного сечения для минимизации перепада давления ΔP на вентиляторных решетках
Инженерный аудит совокупной энергоэффективности интерконнекта с целевым показателем энергопотребления тракта ≤ 12–14 пДж/бит
Распределение питания постоянного тока -48 В и отказоустойчивая инфраструктура субстоек

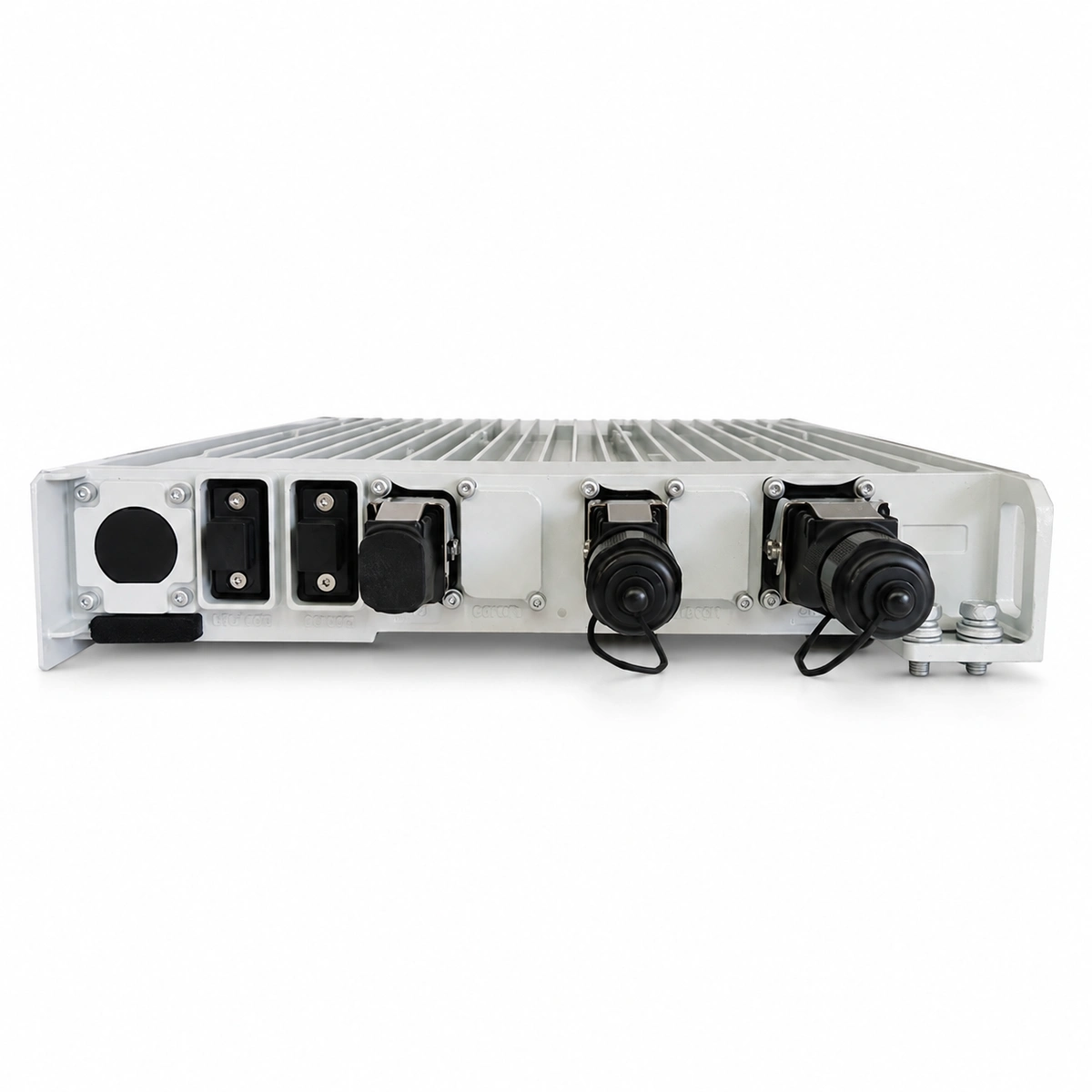

Экстремальная плотность оптических коммутационных фабрик PCIe и специализированных субрэков с ускорителями требует отказа от традиционных распределительных шин переменного тока 230/400 В внутри стойки в пользу высокоэффективных распределительных систем постоянного тока с напряжением -48 В (или перспективных 54 В OCP Open Rack Standard). Токи потребления, превышающие сотни ампер на субрэк, распределяются через медные шинопроводы (busbars) с минимальным падением напряжения и оптимизированными контактными соединениями. Централизованные стоечные выпрямительные полки с КПД преобразования 97,5–98% обеспечивают гальванически изолированное питание оптических коммутаторов, исключая промежуточные преобразования AC-DC внутри каждого отдельного сетевого шасси и устраняя локальные источники паразитного нагрева.
Критическим аспектом надежности оптической инфраструктуры PCIe является поведение оптических трансиверов и оптических коммутационных фабрик в моменты резких динамических сбросов и набросов нагрузки (transient load steps), характерных для фаз смены итераций обучения нейросетей. Скачки тока di/dt вызывают просадки напряжения на шинах питания, что при отсутствии должной фильтрации может модулировать оптическую мощность излучения лазеров VCSEL и приводить к фазовому дрожанию (джиттеру) или спонтанным срывам синхронизации Flit-потока. Для предотвращения подобных сбоев субрэки оснащаются распределенными суперконденсаторными или гибридными BBU-модулями (Battery Backup Unit) и двулучевой схемой ввода питания с быстродействующими статическими переключателями (ATS), гарантирующими непрерывность питающего напряжения без риска аппаратного перезапуска (link retraining/reset) высокоскоростного оптического тракта PCIe.

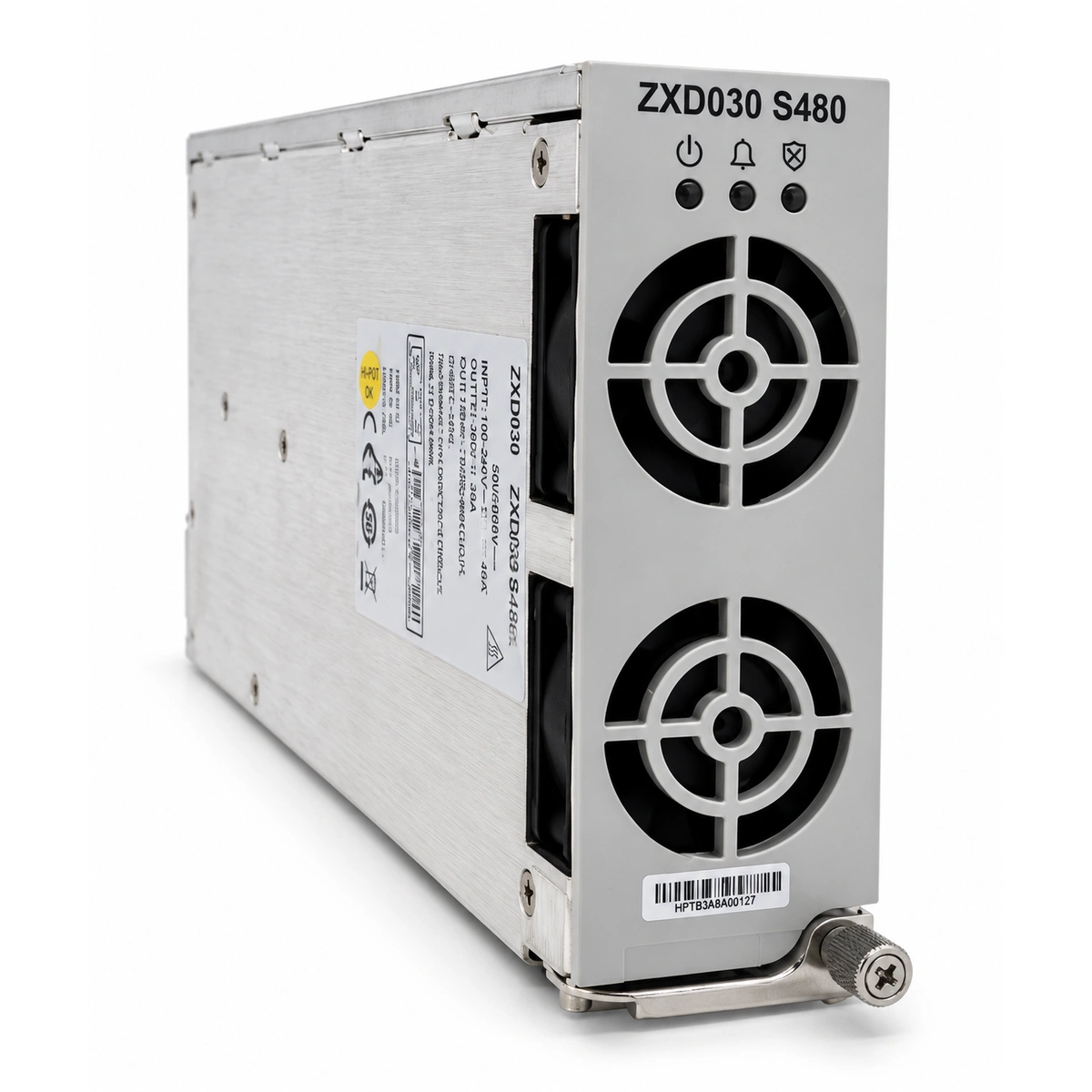

Внедрение стоечной шины постоянного тока -48 В / 54 В с интеграцией централизованных выпрямительных полок OCP v3
Установка многокаскадных LC-фильтров на вводах оптических полок для демпфирования бросков напряжения при бросках нагрузки di/dt
Резервирование шин питания по топологии 2N с автоматическим статическим переключением без прерывания сессии PCIe (t_switch < 2 мс)
Стандартизация, надежность разъемов MPO и регламенты полевого обслуживания оптических соединений
Индустриализация оптического PCIe перешла из фазы закрытых проприетарных прототипов в русло глобальной межотраслевой стандартизации. Рабочая группа PCI-SIG Optical Workgroup формирует спецификации физического уровня, определяющие электрооптические характеристики, протокольные тайминги и требования к коннекторам для обеспечения мультивендорной совместимости. В качестве базового физического соединителя для систем высокой плотности стандартизируются многоволоконные разъемы MPO/MTP повышенной точности (MPO-16, MPO-24, MPO-32) с полировкой торцов US Conec MT Elite, а также оптические соединители слепого сочленения (Blind-Mate Optical Connectors) для модульных объединительных панелей, монтируемых в стойку без ручного подключения кабелей.
Главным эксплуатационным риском в масштабных дата-центрах становится микроскопическое загрязнение торцов разъемов пылью и продуктами износа направляющих штифтов. На скоростях 64/128 GT/s с модуляцией PAM4 частица размером 1–2 мкм, попавшая на область сердцевины многомодового волокна диаметром 50 мкм, способна вызвать локальное отражение и рассеивание мощности, приводящие к скачкообразному росту битовых ошибок и разрыву когерентной связи. Для минимизации рисков ЦОД внедряют автоматизированные интерферометрические микроскопы с искусственным интеллектом для полевого инспектирования по стандарту IEC 61300-3-35, герметичные пылезащитные шторки на слепых разъемах и системы непрерывного предиктивного мониторинга оптической мощности (DDMI), упреждающе детектирующие постепенную деградацию светового потока задолго до отказа критического линка.
Оснащение стоек оптическими разъемами MPO/MTP-16/24 и слепыми соединителями с прецизионными направляющими штифтами
Обязательный регламент двухступенчатой сухой/влажной очистки и автоматической видеомикроскопии разъемов по стандарту IEC 61300-3-35
Активация непрерывной телеметрии уровней оптической мощности Tx/Rx (DDMI) с автоматическим алертингом при падении запаса на ≥ 1,5 дБ
