1. Architecture Matérielle et Analyse de la Densité de Puissance

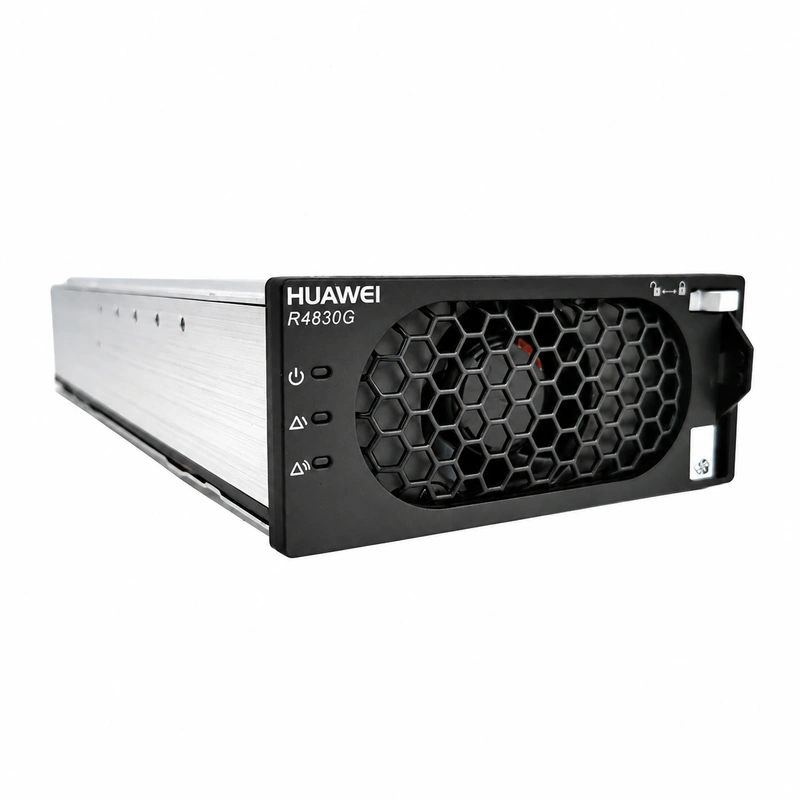

Le module redresseur à découpage Huawei R4830G1 constitue une référence industrielle pour l'alimentation en courant continu des infrastructures télécoms critiques sous tension nominale de -48 VDC. Conçu dans un format ultra-compact 1U (hauteur de 40,8 mm, largeur de 105 mm et profondeur de 281 mm) pour une masse inférieure ou égale à 1,6 kg, ce convertisseur atteint une densité volumique remarquable capable de délivrer une puissance nominale continue de 2000 W avec une intensité régulée de 30 A. Sa plage de tension de sortie ajustable de -42 VDC à -58 VDC permet une adaptation précise aux profils de charge des batteries au plomb étanche (VRLA) et lithium-fer-phosphate (LiFePO4).
L'optimisation électromécanique interne repose sur un agencement rigide des semi-conducteurs de puissance, minimisant les inductances de boucle et maximisant le couplage thermique vers les dissipateurs internes. Cette configuration garantit une distribution de courant parfaitement équilibrée sur le bus DC central lors de la mise en parallèle de multiples modules au sein des baies d'énergie, évitant les surcharges thermiques localisées et les points chauds sur les connecteurs arrière.
Facteur de forme standardisé 1U (40,8 × 105 × 281 mm) pour un poids unitaire ≤ 1,6 kg
Puissance nominale de 2000 W (30 A sous -48 VDC) avec plage réglable de -42 VDC à -58 VDC
Conception modulaire parallélisable à répartition active de charge sur bus continu
2. Efficacité de Conversion Énergétique et Dynamique Thermique
L'étage de puissance du Huawei R4830G1 exploite une topologie résonante LLC associée à un circuit de correction active du facteur de puissance (PFC), atteignant un rendement de conversion crête supérieur à 96 % (avec des valeurs mesurées jusqu'à 96,2 % sous une charge de 50 % à 70 %). Le redresseur maintient un facteur de puissance (PF) exceptionnel supérieur ou égal à 0,99 à pleine charge et un taux de distorsion harmonique total (THD) inférieur ou égal à 5 %, conformément aux exigences sévères de la norme EN 61000-3-2.
La gestion thermique repose sur un flux d'air traversant de l'avant vers l'arrière, propulsé par un ventilateur CC sans balais (brushless) à vitesse variable contrôlé numériquement par microprocesseur. Cet algorithme régule la vitesse de rotation en temps réel selon la température interne et la puissance délivrée, assurant un niveau de pression acoustique modéré de 55 dBA à 25 °C sous charge nominale tout en protégeant les condensateurs électrolytiques du vieillissement prématuré lié aux contraintes thermiques.
Rendement de conversion de classe Gold supérieur à 96,0 % (crête à 96,2 %)
Correction active du facteur de puissance : PF ≥ 0,99 et THD ≤ 5 %
Refroidissement dynamique avant-arrière avec émission acoustique ≤ 55 dBA à 25 °C
3. Tolérance Réseau et Topologie de Protection d'Entrée CA
Dans les déploiements internationaux, l'instabilité du réseau alternatif constitue la cause principale de défaillance prématurée des alimentations. Le Huawei R4830G1 répond à cette contrainte grâce à une plage de tension d'entrée CA ultra-large s'étendant de 85 VAC à 300 VAC, sur une fréquence de 45 Hz à 66 Hz. Le module fournit sa pleine puissance de 2000 W entre 176 VAC et 300 VAC, et bascule de manière continue sur une courbe de déclassement linéaire contrôlée entre 176 VAC et 85 VAC pour éviter toute interruption de service.
L'étage d'entrée intègre des varistances à oxyde métallique (MOV) et des circuits de filtrage électromagnétique capables de résister à des surtensions permanentes de 300 VAC et à des transitoires industrielles sévères. La robustesse diélectrique est certifiée par une tenue d'isolement de 3000 VAC entre l'entrée CA et le châssis mécanique (avec un courant de fuite inférieur à 5 mA), protégeant l'ensemble de la charge télécom contre les défauts de terre et les remontées de potentiel réseau.
Plage de fonctionnement CA continue de 85 VAC à 300 VAC (pleine charge de 176 VAC à 300 VAC)
Tenue diélectrique d'isolement haute tension de 3000 VAC entrée-châssis (< 5 mA)
Protection intégrée contre les sous-tensions, surtensions et courts-circuits avec auto-rétablissement
4. Mécanique de Remplacement à Chaud et Compatibilité Système ETP
Le redresseur intègre un connecteur d'interface aveugle (blind-mate) conçu spécifiquement pour le remplacement à chaud (hot-swap) sans risque d'arc électrique ni perturbation transitoire sur le bus de distribution continue. Les signaux d'alimentation et de télémesure s'engagent selon une séquence temporelle graduée, assurant la précharge des condensateurs d'entrée et le verrouillage logiciel avant l'activation du transfert de puissance.
Le protocole de communication numérique s'appuie sur un bus CAN différentiel haute fiabilité, permettant l'interfaçage transparent avec les sous-châssis intégrés Huawei des séries ETP4830, ETP4890, ETP48100 et ETP48200. Les unités de contrôle de supervision SMU01C, SMU02C ou PMU identifient instantanément le module, synchronisent les courbes de compensation de température des batteries et monitorent en temps réel les paramètres de tension, courant, température et alarmes matérielles.
Technologie d'enfichage à chaud sécurisée sans coupure de service ni amorçage électrique
Interconnexion directe avec les baies DC Huawei ETP4830, ETP4890, ETP48100 et ETP48200
Supervision complète via bus CAN et contrôleurs d'énergie SMU01C, SMU02C et PMU
5. Environnements d'Exploitation Extrêmes et Déploiement Télécom
Développé pour résister aux environnements climatiques les plus hostiles, le Huawei R4830G1 garantit une température de fonctionnement étendue allant de -40 °C à +75 °C. Il maintient une puissance de sortie intégrale jusqu'à +55 °C ambiant, au-delà de laquelle un algorithme de repli thermique linéaire protège les composants actifs jusqu'à la limite supérieure de +75 °C, sans provoquer d'arrêt brutal du système.
Cette résilience thermique et sa tolérance à l'humidité relative de 5 % à 95 % sans condensation qualifient ce redresseur pour une intégration directe dans les baies outdoor sans climatisation active, les stations de base 5G décentralisées, les shelters de transmission optique et les nœuds de raccordement industriels edge. Il supporte également une exploitation à des altitudes allant jusqu'à 4000 mètres (avec déclassement d'altitude au-delà de 2000 mètres) conformément aux normes d'ingénierie réseau globales.
Plage thermique opérationnelle de -40 °C à +75 °C (100 % de charge maintenue jusqu'à +55 °C)
Compatibilité validée pour armoires extérieures 5G et shelters non climatisés
Fonctionnement garanti de 0 à 4000 m d'altitude et tenue à l'humidité relative de 5 % à 95 %
6. Stratégie d'Approvisionnement Opérateur, Assurance Qualité et TCO
Dans une perspective d'optimisation du coût total de possession (TCO), le choix d'un redresseur certifié présentant un temps moyen entre pannes (MTBF) supérieur à 500 000 heures est déterminant pour minimiser les coûts d'intervention sur site (OPEX). Le risque de contrefaçon ou d'unités remises à neuf dégradées exige des processus rigoureux d'approvisionnement auprès de distributeurs agréés appliquant des bancs de tests automatisés (burn-in à pleine charge de 100 %) avant toute expédition sur site.
Le réseau d'approvisionnement d'ingénierie RICEWIND fournit un accès direct à des modules d'alimentation Huawei authentiques, entièrement tracés et testés selon les standards des opérateurs de télécommunications mondiaux. Pour auditer vos infrastructures de conversion d'énergie, commander des modules R4830G1 d'origine ou planifier un déploiement massif d'équipements ETP, contactez nos ingénieurs spécialistes par e-mail à lee@ricewind.com ou via téléphone/WhatsApp au +86 17621197907.
Fiabilité industrielle éprouvée avec un MTBF supérieur à 500 000 heures
Protocole d'audit et de banc de décharge à 100 % avant validation logistique
Approvisionnement certifié RICEWIND (Contact officiel : lee@ricewind.com / +86 17621197907)
Approvisionnement et support technique
Pour les fiches techniques, les topologies d'alimentation sur mesure ou les devis de gros, contactez les ingénieurs RICEWIND.
