El Cambio de Paradigma Regulatorio: NERC Proyecto 2026-02 y el Mandato para Cargas de Transmisión
La proliferación exponencial de centros de datos para entrenamiento de inteligencia artificial (IA) y computación de alto rendimiento (HPC) ha transformado la concepción de las cargas eléctricas industriales en el Sistema Eléctrico de Potencia (Bulk Power System, BPS). La North American Electric Reliability Corporation (NERC) formalizó esta transición regulatoria a través del Proyecto 2026-02, tras la emisión previa de una Alerta NERC Nivel 3. Dicho marco fija criterios vinculantes para toda instalación de carga computacional con una capacidad agregada igual o mayor a 50 MW que solicite o mantenga su punto de acoplamiento común (PCC) en niveles de transmisión iguales o superiores a 100 kV. Históricamente, las cargas se modelaban como magnitudes pasivas, de variación predecible y amortiguada por la diversidad del consumo; sin embargo, los clústeres hiperconectados exhiben saltos de potencia abruptos y deslastres masivos que amenazan la estabilidad angular y de frecuencia de las áreas de balance regional.
Bajo este nuevo mandato, los operadores de transmisión (TOP) y las autoridades de balance (BA) están facultados para exigir a los desarrolladores de infraestructura hipercrítica el cumplimiento de estándares tradicionalmente reservados a grandes centrales generadoras convencionales o parques renovables IBR (Inverter-Based Resources). La reclasificación del consumo informático a gran escala como elemento con impacto sistémico directo obliga a homologar las protecciones, los perfiles de absorción/inyección de potencia reactiva y la interoperabilidad en tiempo real con las redes troncales de 115 kV, 230 kV y 500 kV, limitando estrictamente las desconexiones intempestivas que puedan degradar el margen de reserva operativa del sistema interconectado.
Umbral regulatorio estricto: Aplicabilidad obligatoria para instalaciones con demanda nominal activa >= 50 MW en barras de transmisión >= 100 kV.
Supervisión de RoCoF regional: Capacidad de resistencia operativa ante gradientes de variación de frecuencia (RoCoF) de red superiores a 0.5 Hz/s.
Auditoría y clasificación BES: Integración formal de la instalación en los registros de Entidades del Sistema Eléctrico de Potencia bajo auditoría NERC.
Transitorios en Cargas Computacionales: Mitigación de Rechazos de Carga y Rampas Extremas de di/dt
Las cargas inducidas por el entrenamiento distribuido de modelos de lenguaje masivo (LLM) no replican los perfiles térmicos tradicionales de la industria. Durante fases críticas de cómputo, tales como operaciones de sincronización AllReduce, finalización abrupta de etapas de cálculo o ejecuciones de guardado de puntos de control (checkpointing), decenas de miles de aceleradores y GPUs transicionan simultáneamente de un estado de consumo máximo a reposo absoluto. Este fenómeno origina eventos catastróficos de di/dt, donde la demanda de la planta puede colapsar del 100% a menos del 10% de su capacidad nominal en ventanas temporales de decenas de milisegundos. Esta disminución súbita de potencia activa inyecta un escalón de sobretensión transitoria en el sistema de transporte e induce sobreaceleraciones en los generadores síncronos circundantes.
Para contener estas variaciones extremas de potencia activa que desbordan los tiempos de respuesta de la regulación primaria de frecuencia de la red, la arquitectura electromecánica del campus debe descentralizar la mitigación. Se requiere la integración de sistemas de almacenamiento de energía por baterías (BESS) con inversores grid-forming de acoplamiento rápido, bancos de supercondensadores y sistemas de disipación dinámica compuestos por bancos de carga resistivos conmutados en sub-ciclo. Esta instrumentación local funciona como amortiguador térmico-eléctrico: cuando el clúster computacional libera carga de forma súbita, los bancos de absorción dinámicos se insertan mediante tiristores a nivel de media tensión (13.8 kV o 34.5 kV) para absorber temporalmente los megavatios rechazados, descargando progresivamente la potencia hacia la red a rampas controladas y compatibles con los criterios de despacho del operador de red.
Control de rampa di/dt: Atenuación de variaciones escalón (10% a 100% en < 20 ms) limitando la tasa de transferencia en el PCC a menos de 2 MW/s.
Disipación dinámica activa: Bancos de resistencia de potencia conmutados por tiristores capaces de absorber hasta el 80% del rechazo de carga en menos de 10 ms.
Compensación híbrida ultrarrápida: Despliegue de supercondensadores y BESS para absorción/inyección de transitorios de potencia en un horizonte inferior a medio ciclo.
Modelado de Transitorios Electromagnéticos (EMT): Validación de Resonancia Subsíncrona en Redes Débiles
El estudio clásico de flujo de potencia e interconexión en régimen cuasiestacionario basado en simulaciones fasoriales de secuencia positiva (RMS) resulta insuficiente para analizar la interacción dinámica de centros de datos masivos. La etapa de entrada de las unidades de suministro de energía (PSU) en las salas de servidores se basa en rectificadores activos conmutados (Active Front-End, AFE) controlados por modulación de ancho de pulso (PWM) y lazos de enganche de fase (Phase-Locked Loops, PLL). En entornos de red débil, caracterizados por una baja potencia de cortocircuito, la interacción cruzada entre el ancho de banda del control de los rectificadores y la impedancia de la red de transmisión induce fenómenos de inestabilidad armónica y resonancia subsíncrona (SSR).
Por consiguiente, los operadores de red exigen modelos de simulación de Transitorios Electromagnéticos (EMT) detallados en plataformas como PSCAD/EMTDC o EMTP, validados contra pruebas de banco del hardware real (hardware-in-the-loop, HIL). Estos modelos deben representar punto a punto la dinámica de disparo de semiconductores, saturación de transformadores elevadores e interacciones de control a frecuencias comprendidas entre 5 Hz y varios kilohercios. La robustez del punto de interconexión debe ser demostrada paramétricamente garantizando estabilidad operacional incluso en escenarios donde la relación de cortocircuito (Short Circuit Ratio, SCR) sea inferior a 2.0, impidiendo la amplificación de oscilaciones no amortiguadas de potencia activa y reactiva.
Modelado EMT punto a punto: Modelos PSCAD/EMTP obligatorios con representación directa de lazos de control de rectificadores AFE y algoritmos de PLL.
Criterio de estabilidad en red débil: Validación de comportamiento estable ante índices de cortocircuito SCR < 2.0 y relaciones X/R extremas en el PCC.
Evaluación de interacción modal: Barrido de impedancia de banda ancha (5 Hz a 2.5 kHz) para descartar riesgos de resonancia y amortiguamiento negativo.
Gobernanza de Soportabilidad: Calibración de LVRT y FRT en Rectificadores de Potencia
Un punto de vulnerabilidad histórica en las instalaciones informáticas radica en la susceptibilidad de los rectificadores de potencia a desconectarse ante perturbaciones mínimas de tensión de red para autopresguardar los semiconductores internos. La estandarización de NERC prohíbe taxativamente la desconexión instantánea en sub-ciclo por subtensión o sobrefrecuencia en el punto de entrega. Los sistemas de conversión y fuentes de poder deben alinearse con curvas estrictas de soportabilidad frente a caídas de tensión (Low-Voltage Ride-Through, LVRT) y eventos de frecuencia (Frequency Ride-Through, FRT), emulando los requerimientos impuestos a las plantas generadoras sincrónicas e híbridas.
Durante una falla en la red de transmisión adyacente (por ejemplo, un cortocircuito trifásico o bifásico a tierra despejado en 80-100 ms), los rectificadores de la instalación no solo deben mantenerse conectados operando a tensiones residuales cercanas a cero voltios, sino que además deben proveer soporte de corriente reactiva dinámica ($I_q$) para contribuir a la recuperación del perfil de tensión del sistema. Para materializar esto sin disparar las protecciones internas del centro de cómputo, es mandatorio optimizar la coordinación de protecciones entre las celdas de media tensión (13.8 kV o 34.5 kV) del cliente y los interruptores de potencia de la subestación de alta tensión de la compañía eléctrica, recalibrando relés de subtensión (27), sobretensión (59) y desbalance direccional.
Envolvente de operación LVRT: Capacidad de permanencia operativa sin desconexión ante tensiones residuales de 0.0 p.u. durante un lapso mínimo de 150 ms.
Soporte dinámico de reactivos: Inyección reactiva rápida proporcional a la caída de tensión con tiempo de subida $t_{rise}$ < 15 ms para estabilización zonal.
Coordinación selectiva de disparo: Armonización de relés ANSI 27/59 y 81U/81O bloqueando el disparo en cascada de los centros de potencia de media tensión.
Telemetría Fasorial en Tiempo Real: Integración de PMU, SCADA de Alta Velocidad y Curvature Determinista
La visibilidad tradicional provista por sistemas SCADA con tasas de actualización de 2 a 4 segundos es totalmente ineficaz para supervisar y gobernar la dinámica de cargas computacionales hiperactivas. NERC establece el requerimiento de instrumentar las subestaciones de interconexión con Unidades de Medición Fasorial (Phasor Measurement Units, PMU). Estos dispositivos registran sincrofasores de tensión y corriente con estampas de tiempo satelitales GPS a frecuencias de reporte de 60 cuadros por segundo, permitiendo al Operador de Transmisión identificar en tiempo real desplazamientos angulares, modos oscilatorios inter-área y distorsiones del balance voltamperimétrico con una resolución temporal sub-cíclica.
Adicionalmente, se deben habilitar canales bidireccionales de telemetría determinista y cibersegura entre el Sistema de Gestión de Energía (EMS) del operador y la plataforma SCADA de la planta de cómputo. Mediante el uso de protocolos avanzados de subestación como IEC 61850 (mensajería GOOSE/Sampled Values) y DNP3 Secure Authentication, se implementan esquemas de respuesta rápida en frecuencia (Fast Frequency Response, FFR) y esquemas de protección de área extendida (WAPS). Ante un evento de disparo de generación en el BPS que induzca caídas críticas de frecuencia, el sistema es capaz de ejecutar reducciones ordenadas y parciales de la carga computacional en menos de 100 ms, transformando una amenaza de colapso en una reserva rodante negativa de alta efectividad.
Muestreo fasorial continuo: PMUs instaladas en el PCC transmitiendo a 60 Hz conforme a los requisitos de precisión y latencia de IEEE C37.118.
Ciberseguridad y determinismo: Protocolos DNP3-SA e IEC 61850 GOOSE con latencias de transmisión de comando garantizadas inferiores a 30 ms.
Deslastre automático FFR: Esquema determinista de reducción de demanda computacional accionado por umbrales de desviación de frecuencia y RoCoF crítico.

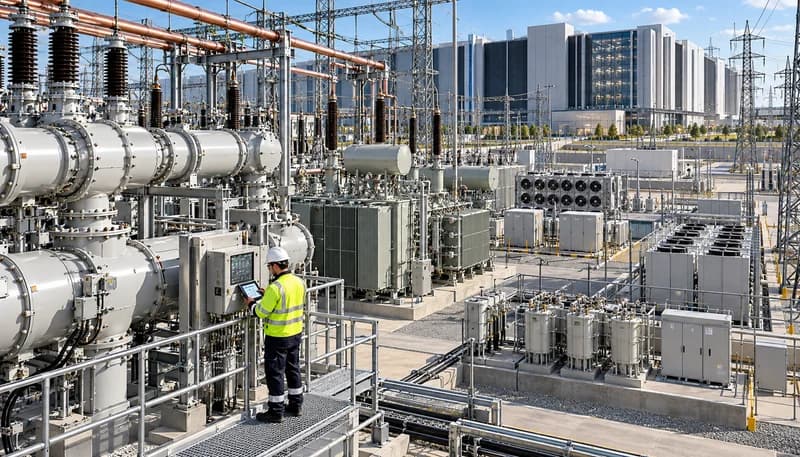

Topología Eléctrica de Subestación: Despliegue de Condensadores Síncronos, STATCOMs y Shunts Híbridos
La concentración de potencias de cientos de megavatios en una única planta exige una arquitectura eléctrica robusta a nivel de subestación de transformación (típicamente de 500 kV o 230 kV a barras colectoras de distribución interna de 34.5 kV). La configuración de la subestación debe mitigar la probabilidad de contingencias simples ($N-1$) mediante diseños de interruptor y medio o doble barra con doble interruptor. No obstante, más allá del esquema de maniobra estático, el verdadero desafío radica en reforzar la rigidez de la red y el control dinámico de tensión en presencia de miles de rectificadores no lineales.
Para solventar la disminución de inercia y robustez de cortocircuito inherente a las redes modernas, la subestación del campus de cómputo debe integrar condensadores síncronos dedicados junto a compensadores estáticos de reactivos basados en convertidores de fuente de tensión (STATCOM de topología modular multinivel, MMC). El condensador síncrono aporta inercia física real ($H$), incrementa la corriente de cortocircuito disponible para elevar el SCR por encima del valor límite de 2.0 y proporciona amortiguamiento electromecánico intrínseco. Paralelamente, el STATCOM actúa con tiempos de respuesta en sub-ciclo (< 20 ms) absorbiendo o inyectando potencia reactiva para regular de forma dinámica las fluctuaciones rápidas de tensión provocadas por los transitorios de la carga computacional.
Inercia física y elevación de SCR: Condensadores síncronos de alta inercia para mantener un SCR efectivo >= 2.5 en la barra colectora de acoplamiento.
Compensación dinámica ultrarrápida: STATCOM MMC con tiempo de respuesta en lazo cerrado inferior a 20 ms para supresión de flicker y fluctuación de tensión.
Topología física resiliente: Subestación en configuración de interruptor y medio con acometidas redundantes independientes en alta tensión (230/500 kV).
