Question 1

华为 TN56NS3 相干光线路处理板的核心光电性能、调制格式与色散容限参数表现如何？

Accepted Answer

华为 TN56NS3 (SKU: HW-OSN-TN56NS3-LINE) 是一款面向 40G/100G WDM/OTN 骨干系统的相干线路板。该板卡支持 1 路 100G OTU4 或 40G OTU3 光线路接口，工作波长覆盖 C 波段全频段（50GHz 间隔 96 波或 100GHz 间隔 48 波可调谐）。在调制格式上，TN56NS3 支持 ePDM-QPSK（针对标准 100G 链路）与超长距 ePDM-BPSK 相干调制技术，配合第二代软判决前向纠错 (SDFEC，开销约 20%)，净编码增益 (NCG) 超过 11.5 dB。在色散容限方面，该板卡无需外置色散补偿光纤 (DCM) 即可实现 ±45,000 ps/nm 至 ±55,000 ps/nm 的色度色散 (CD) 容限，以及高达 25~30 ps 的偏振模色散 (PMD) 容限，典型板卡工作功耗严格控制在 95W 以内。

Question 2

华为 TN56NS3 在 OptiX OSN 6800 与 OSN 8800 机框中的插槽兼容性与交叉总线调度规则是什么？

Accepted Answer

TN56NS3 板卡全面适配 Huawei OptiX OSN 8800 (T16/T32/T64) 与 OSN 6800 增强型智能光传输子框。在 OSN 8800 T32/T64 架构下，该板卡占用通用业务槽位，并通过高速背板背靠背对接集中交叉矩阵板（如 UXCL / XCS），支持将来自支路板（如 10x10G TOM、100G TTX 等）的 ODU0/ODU1/ODU2/ODU2e/ODU3/ODU4 颗粒进行全无阻塞交叉调度并汇聚封装至 OTU4 线路侧。该板卡支持与现网运行的 10G/40G 非相干或固定速率波分板卡同框混插部署，背板供电具备高阻抗平滑上电机制，杜绝热插拔时的浪涌对邻近业务板卡电源总线的瞬态冲击。

Question 3

TN56NS3 在电信机房复杂工况下的热管理机制、温度耐受与运行可靠性指标如何？

Accepted Answer

TN56NS3 设计严格符合 ETSI 机柜与 NEBS Level 3 通信标准。额定工作温度范围为 0°C 至 +45°C，短期极端耐受温度可达 -5°C 至 +55°C，工作相对湿度为 5% 至 95%（无凝结）。针对光相干调制模块与高性能 DSP 芯片发热集中问题，板卡集成了大面积导热铜热管均热板与高开孔率导流罩，配合子框风扇托盘实现自下而上的强迫对流风冷散热。板卡内嵌多路精密热敏传感器与微控制器，支持对 DSP 核心、激光器腔体温度实时监测，当检测到过温异常时触发分级保护告警，其硬件平均无故障间隔时间 (MTBF) 超过 450,000 小时，确保长期 7x24 不间断骨干线运行。

关键参数	参数值
板卡业务类型 / Board Type	40G/100G 大容量相干光传输线路处理业务板
端口密度与规格 / Port Density	1 路 100G OTU4 / 40G OTU3 相干光线路接口
适配机框平台 / Supported Chassis	Huawei OptiX OSN 6800 / 8800 系列大容量波分机框
最大用户带机量 / Subscriber Capacity	支持 ePDM-QPSK / ePDM-BPSK 相干调制与超长距无电中继传输
板卡典型功耗 / Typical Power Consumption	< 95 W
工作环境温度范围	0°C ~ +45°C (电信机房工况)

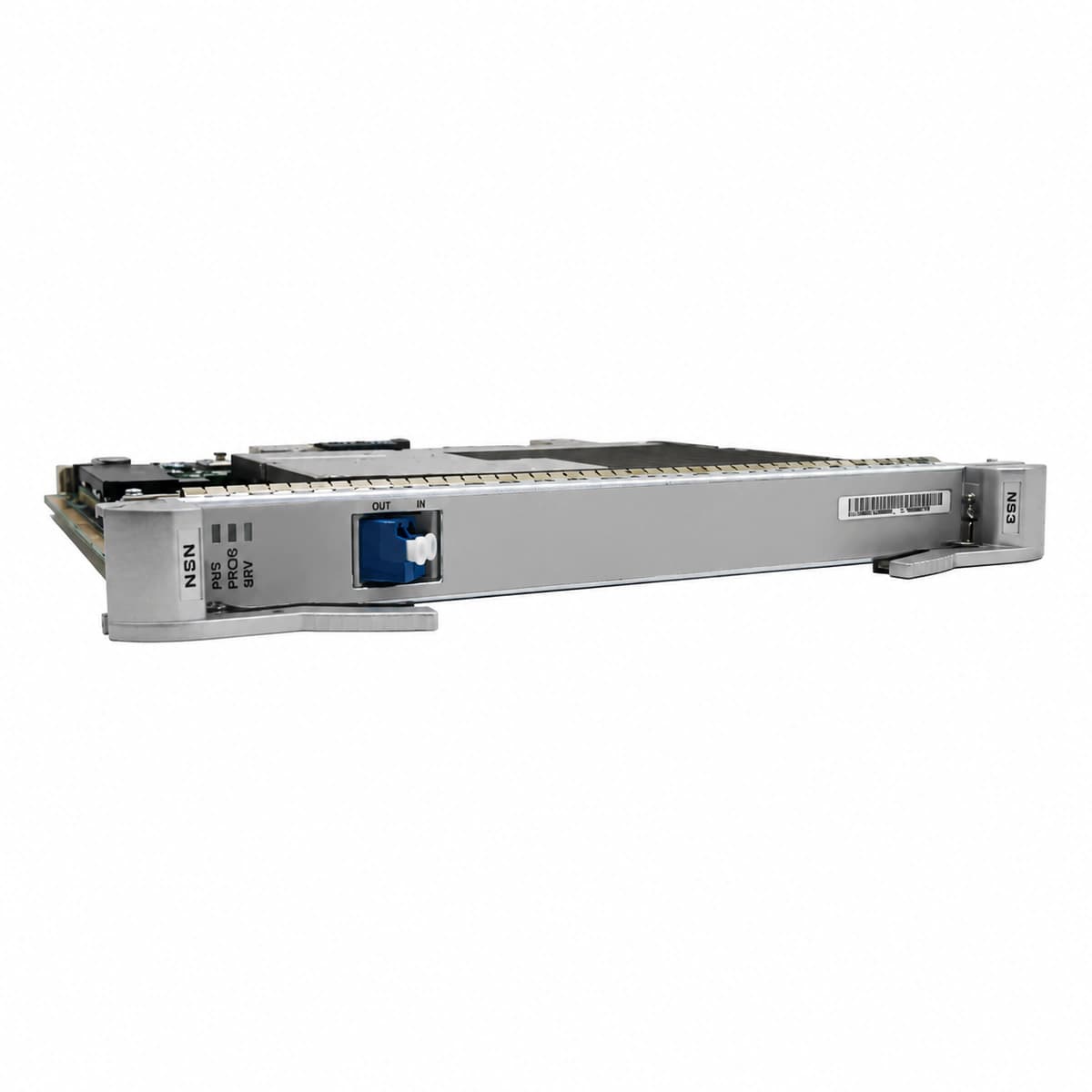

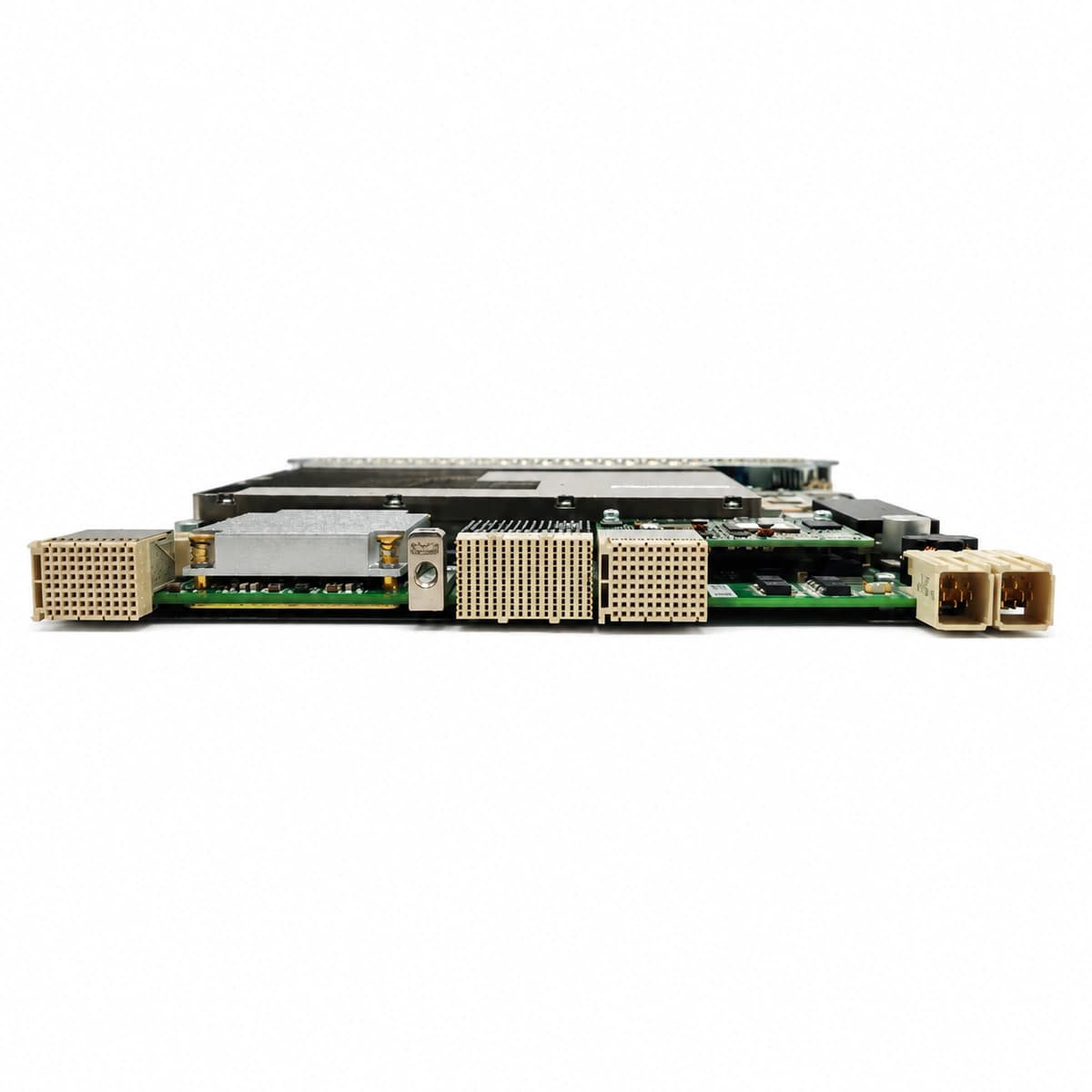

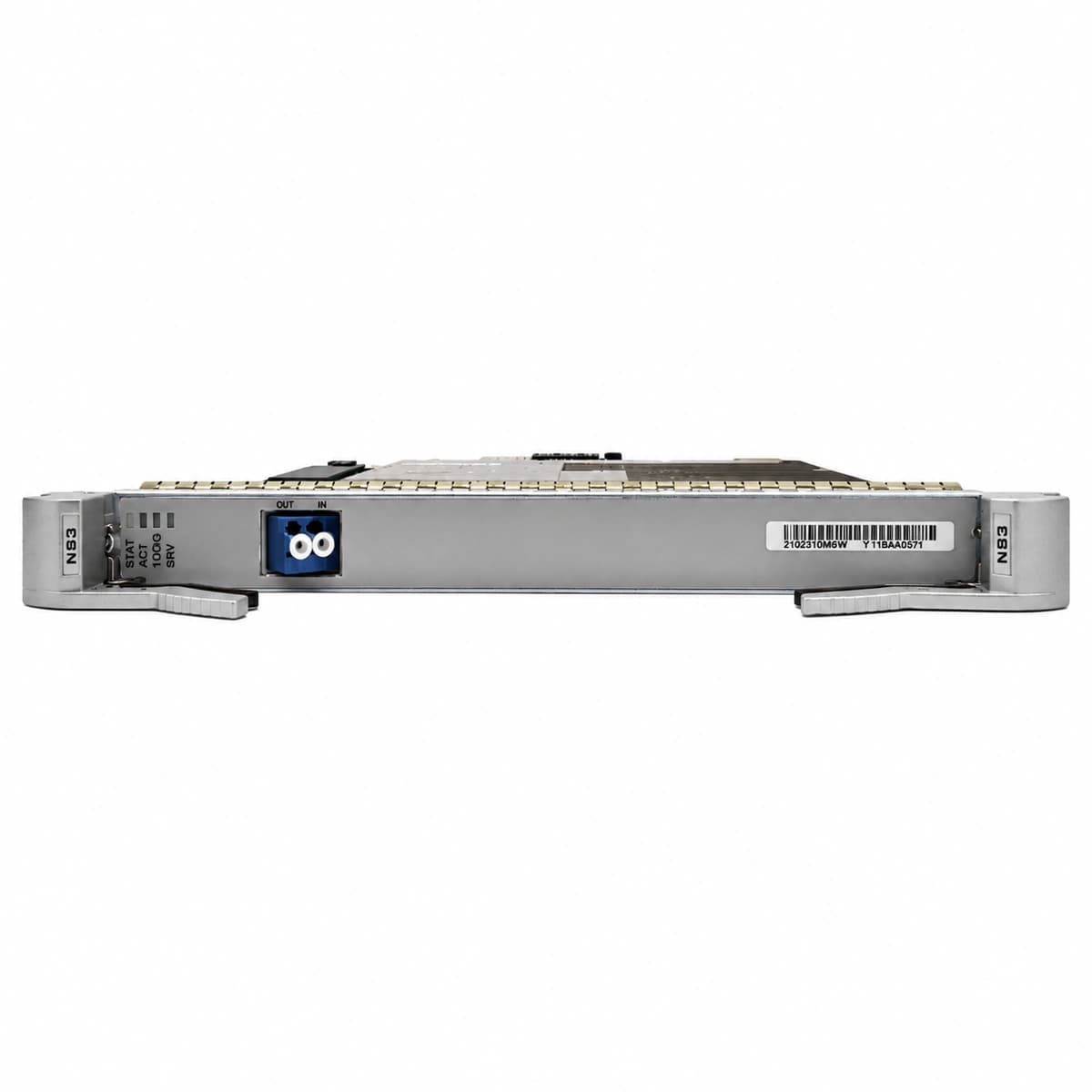

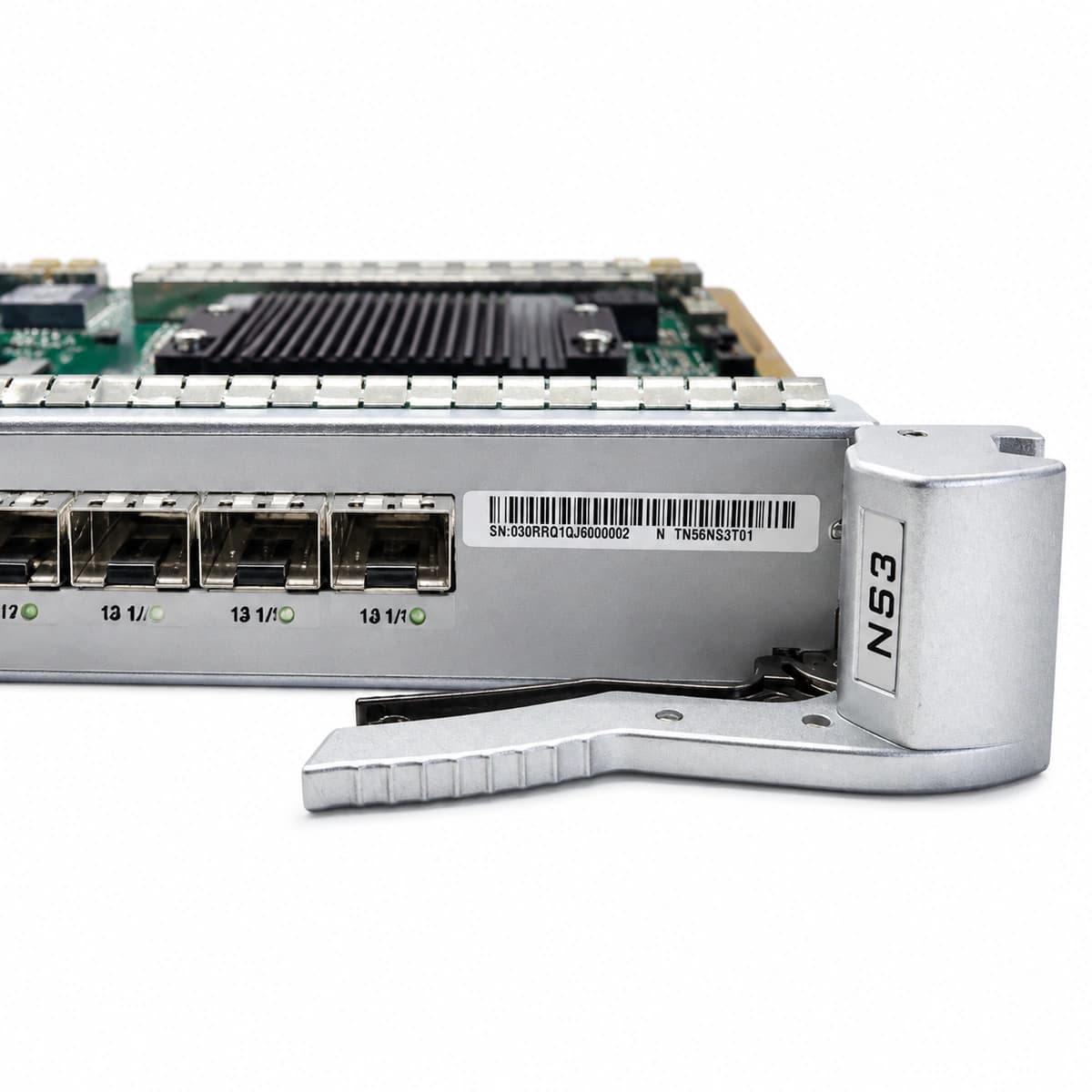

华为 Huawei OptiX OSN TN56NS3 40G/100G相干光线路处理板 (适用 OSN 6800/8800)

产品是什么

产品是什么

解决什么问题

适合哪些采购方与场景

核心优势

完整技术参数

应用场景

省际/国家级骨干 DWDM/OTN 光传输网

大型云计算中心跨地域高速互联 (DCI)

城域核心网超大容量业务汇聚
