厘米波黄金频段的突破：Verizon与爱立信7 GHz外场试验及宏基站供电演进深度解析

Verizon携手爱立信在加州康科德商业宏基站完成首个7 GHz（7.125–8.4 GHz）预商用6G外场呼叫，依托400 MHz超大载波带宽验证了厘米波的信道传播特性与穿透损耗。面对单扇区AAU功耗突破2 kW的严苛挑战，系统全面导入GaN-on-SiC高功率放大器、100G/200G eCPRI光互连、-57V升压直流配电以及钛金级整流模块与智能储能削峰架构，为面向6G演进的宏基站能源与射频设计确立了技术标杆。

发布2026年10月17日作者: RICEWIND Infrastructure Research Institute

厘米波黄金频段：7.125–8.4 GHz的频谱特性与空间传播物理机制

作为未来6G关键候选频谱，7.125–8.4 GHz厘米波（Centimetric Golden Band）在Sub-6 GHz的广域覆盖能力与毫米波（mmWave）的大带宽容量之间建立了工程折中。Verizon与爱立信在加州康科德（Concord）的商用宏站外场测试表明，相较于3.5 GHz C波段，7 GHz频段的自由空间路径损耗（FSPL）理论上增加了约6 dB。在复杂密集城区非视距（NLOS）场景下，由于菲涅尔区半径收缩和多径散射加剧，衍射能力显著下降，对建筑物外立面材料的穿透衰减尤为敏感。实测数据显示，Low-E低辐射镀膜玻璃对7 GHz信号的插入损耗可达25至35 dB，钢筋混凝土墙体穿透衰减更是超过40 dB，这对无线链路预算提出了极致的挑战。

为了在保持宏站现有站址间距（ISD）的前提下达成连续覆盖，外场工程模型将目标小区覆盖半径精确收敛至100至200米微小区与宏站共址几何形态。在此传播物理边界下，系统必须高度依赖密集波束赋形（Beamforming）增益以补偿高频段的空间几何衰减。信道测量数据显示，7 GHz频段的角扩展（Angular Spread）相较低频段显著降低，多径信道的稀疏性更加突出，这使得相干时间缩短至微秒量级。工程团队必须在天线阵列构型设计中平衡波束方向图旁瓣电平与极化隔离度，以支撑稳健的空分多址（SDMA）调度。

规划链路预算：严格校准7 GHz自由空间传播损耗，NLOS场景下需预留额外15–20 dB阴影衰落余量
站址几何设计：密集城区共址部署维持100–200米有效覆盖半径，以波束赋形高增益抵消空间衰减
穿透损耗建模：针对Low-E玻璃（25–35 dB）与混凝土墙体（>40 dB）优化室外覆盖室内（O2I）链路功率边界

400 MHz超大载波聚合：基带信号处理开销与eCPRI前传演进

本次外场试验的核心射频突破在于实现了连续400 MHz超大聚合载波带宽的空口传输。处理单扇区400 MHz瞬时带宽对数字信号处理（DSP）与现场可编程门阵列（FPGA）/ASIC提出了严苛的吞吐量要求。在4096-QAM或高阶调制体制下，每秒需执行数百亿次快速傅里叶变换（FFT）、信道估计、矩阵求逆（如MMSE-IRC接收机）以及上行多用户联合检测。基带单元（BBU）与射频单元之间的数字预失真（DPD）反馈环路必须处理至少3至5倍信号带宽（即1.2 GHz至2.0 GHz的瞬时采样率），以消除超宽带带来的非线性记忆效应与交调失真。

前传接口层面，传统基于CPRI Option 7（10 Gbps）或Option 8（24.3 Gbps）的架构在400 MHz载波及高阶MIMO下彻底受阻。系统全面迁移至基于功能切分Option 7-2x的增强型eCPRI协议。为承载单扇区超过150 Gbps的原始IQ数据流与实时C/U面流量，铁塔拓扑引入了100G/200G PAM4短距（SR/LR）光收发一体模块，并在物理层集成前向纠错（FEC）机制，以保障纳秒级的超低传输抖动。基带处理算力的指数级跃升直接推高了BBU子框的能耗基线，机房内单台基带计算刀片的额定功耗已突破1.2 kW至1.5 kW。

前传光模块选型：全面部署100G/200G PAM4 eCPRI光模块，端到端单向传输时延锁定在100 µs以内
DPD处理带宽配置：确保超宽带数字预失真算法引擎支持≥1.2 GHz瞬时采样与非线性校准
时钟同步指标：严格满足ITU-T G.8275.1电信级时间同步规范，时间偏差精度锁定在±10 ns以内

高阶大规模MIMO与GaN功率放大器：热功耗挑战与能效跃迁

工作在7 GHz频段的有源天线单元（AAU）集成了高密度天线阵列构型，外场测试系统采用了256T256R全数字化或包含512个物理辐射单元的杂化波束赋形架构。由于半波长天线间距在7 GHz下急剧缩减至约2.1厘米，射频通道、移相器及低噪声放大器（LNA）的高度密集集成使得天线罩内部空间的射频功率密度骤升。在此物理约束下，传统的横向扩散金属氧化物半导体（LDMOS）器件已达到截止频率极限，系统全面转向基于碳化硅衬底的氮化镓（GaN-on-SiC）高电子迁移率晶体管（HEMT）。

先进GaN功放工作在48V至65V的高漏极电压区间，具备高击穿电场和优异的功率密度，在400 MHz全调制带宽下将功率附加效率（PAE）推升至50%以上。然而，多频段共存与大功率发射使得单台AAU的额定输入直流功耗攀升至1.8 kW至2.5 kW区间。为了将结温（Tj）严格压制在150°C的安全可靠性阈值以下，塔顶AAU摒弃了传统的被动散热片设计，转而采用均温板（Vapor Chamber）、超导微热管背板以及固液相变材料（PCM）相融合的热工设计，以应对严酷日光辐射与全负荷射频发射交织的极限热应力。

射频器件规格：指定GaN-on-SiC HEMT工艺，工作漏极电压维持在48V–65V，系统级PAE≥50%
热设计裕量：确保AAU全功率工作工况下结温Tj≤150°C，热管背板散热能力须匹配≥2.5 kW热负荷
阵列几何校准：校正2.1 cm微距辐射单元间的互耦效应，天线通道间隔离度维持在≥25 dB

宏基站-48V直流供电升级：高能效整流与I²R线损规避方案

在现有宏站叠加7 GHz预商用网络（与现网Sub-3 GHz、3.5 GHz C波段共存）导致单站直流峰值负载急剧突破10 kW至15 kW大关。面对电网接入容量与机房配电柜空间的双重约束，运营商必须对现有交流配电箱、整流电源机柜及直流母排进行彻底的技术重构。现代电信机房加速淘汰转换效率低于92%的早期整流模块，全面升级为钛金级高频开关整流电源系统（如Vertiv NetSure系列或华为ETP系列），在30%至80%的宽负载率区间内实现96.5%至98%的超高交流/直流（AC-DC）转换效率，极大地削减了机房副产热与PUE指标。

供电传输路径中的物理焦耳热损耗（I²R）已成为制约塔顶AAU稳定运行的主要瓶颈。在标称-48V直流供电架构下，塔顶数千瓦负载会导致下行直流干线电流高达150A至200A。长达50至80米的塔端馈线若继续沿用16 mm²截面导线，将产生难以接受的电压降，严重时会导致AAU端子供电跌落至欠压关断门限（-40.5V）。工程实践中采取了双轨并行演进路线：一方面将直流主干动力线缆截面升级至35 mm²甚至50 mm²铜缆；另一方面，前瞻性部署机房内升压DC-DC变换器，将向塔顶输送的母线电压提升至-57V恒压模式，在同等传输功率下将线缆电流削减近16%，进而将配电传输损耗骤降29%以上。

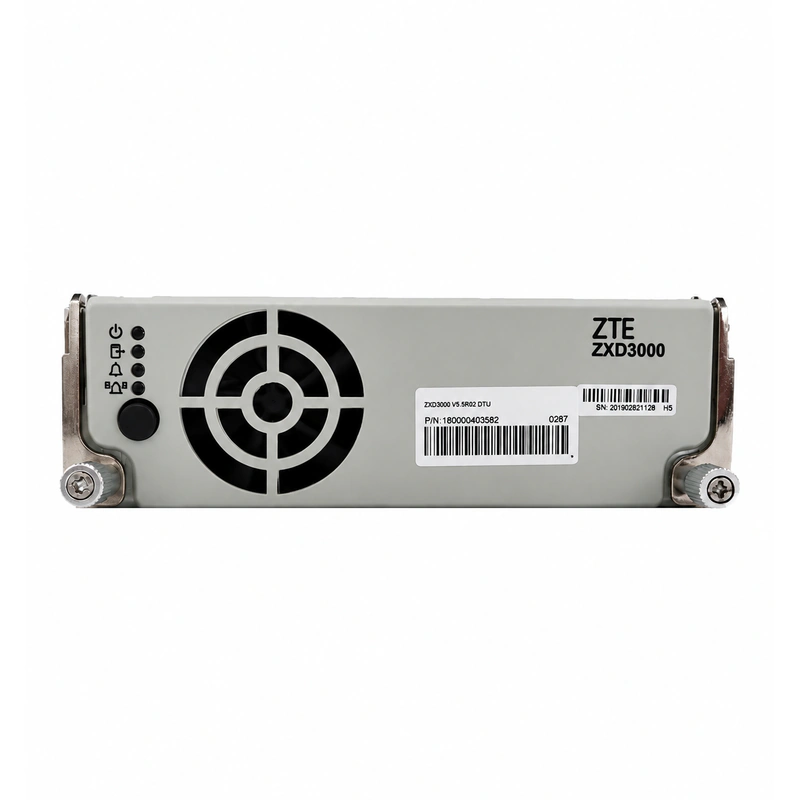

整流模块能效：全面更换为模块化50A/75A高频开关整流器，要求通过钛金认证（效率≥96.5%–98%）
电压跌落控制：通过-57V动态升压技术或敷设≥35 mm²阻燃铜缆，确保塔顶AAU输入电压稳定在-44V以上
直流分配容量：重构直流配电屏（DC PDU），配置分路大容量熔断器/直流断路器（额定值≥100A/路）

动态储能与智能削峰：磷酸铁锂（LiFePO4）电池系统架构

超宽带高功率射频系统的引入使宏基站的日负荷曲线呈现出极其陡峭的峰谷差异。传统铅酸蓄电池（VRLA）因能量密度低（约30–40 Wh/kg）、循环寿命短（800次DOD）以及无法支持大倍率快速充放电，已被彻底排除出新一代基站储能体系。基于智能电池管理系统（BMS）的高集成度磷酸铁锂（LiFePO4）48V/100Ah或150Ah模块已成为标准配置。智能锂电具备优异的循环寿命（≥4000次@80% DOD）和高温耐受能力，不仅充当应急备电单元，更是深度融入了基站的微电网能量调度。

依托数字化能量管理系统（EMS）与BBU的流量感知算法协同，宏基站具备了毫秒级响应的“智能削峰”（Dynamic Peak Shaving）能力。在白昼电网尖峰电价时段或射频全速率满载并发期间，当站点总功耗触及变压器变流容量红线时，EMS向智能锂电下达反向放电指令，由电池向-48V直流母线动态注入补偿电流，承担瞬时脉冲负荷。该机制允许运营商在不改造市电进线变压器配电容量（避免高达数十万元的高压增容费）的前提下，从容部署全负荷运行的7 GHz大带宽AAU，实现电网低谷蓄能与高峰放电的电力套利。

储能介质规范：部署高循环寿命智能LiFePO4电池组，循环寿命指标严格锁定在≥4000次（0.5C/80% DOD）
智能削峰逻辑：EMS配置联动策略，当总交流输入功率达到市电变压器设定阈值90%时，瞬时触发储能放电
BMS监控集成：电池管理系统通过RS485/CAN总线接入动环监控平台，精确控制每簇电芯充放电均衡度（SOC误差<3%）

站点部署与防雷接地工程：塔顶共址共天线与瞬态浪涌防护

7 GHz AAU在物理空间上必须与现网高度拥挤的低频、中频天线以及微波天线共存于既有塔体构架之上。高风阻载荷（Wind Load）与机械结构形变是首要解决的工程难点。7 GHz有源天线迎风面积与自重显著增加，塔顶支架设计必须经由有限元分析（FEA）验证，以确保在150 km/h极限阵风工况下，天线指向偏移角严格限制在±0.5度以内，防止毫米级与厘米级的高窄波束发生几何脱靶。在抱杆空间受限的场景下，混合多频共天线方案（将Sub-3 GHz被动天线与7 GHz Massive MIMO天线阵面集成于单一壳体）正在成为行业主流工程解法。

由于7 GHz系统采用了超高灵敏度的微波低噪声放大器与复杂的片上集成射频系统，整机对高能瞬态过电压（LEMP）极其脆弱。必须在全站范围内构筑严格的等电位连接与分级防雷浪涌防护（SPD）体系。在铁塔顶部直流防雷分线盒（DC Surge Box）与机房进线端必须部署具备Class I/Class II（依据IEC 61643标准）测试认证的浪涌保护模块，其标称放电电流（In）需达20 kA（8/20 µs），冲击电流（Iimp）需达12.5 kA（10/350 µs）。所有AAU金属外壳、射频跳线铠装层及光纤复合低压电缆（GDTC）加强芯，均须在塔顶、塔身转弯处及机房入口三点处牢固接入联合接地网，确保接地综合阻抗严格低于1.0 Ω。
