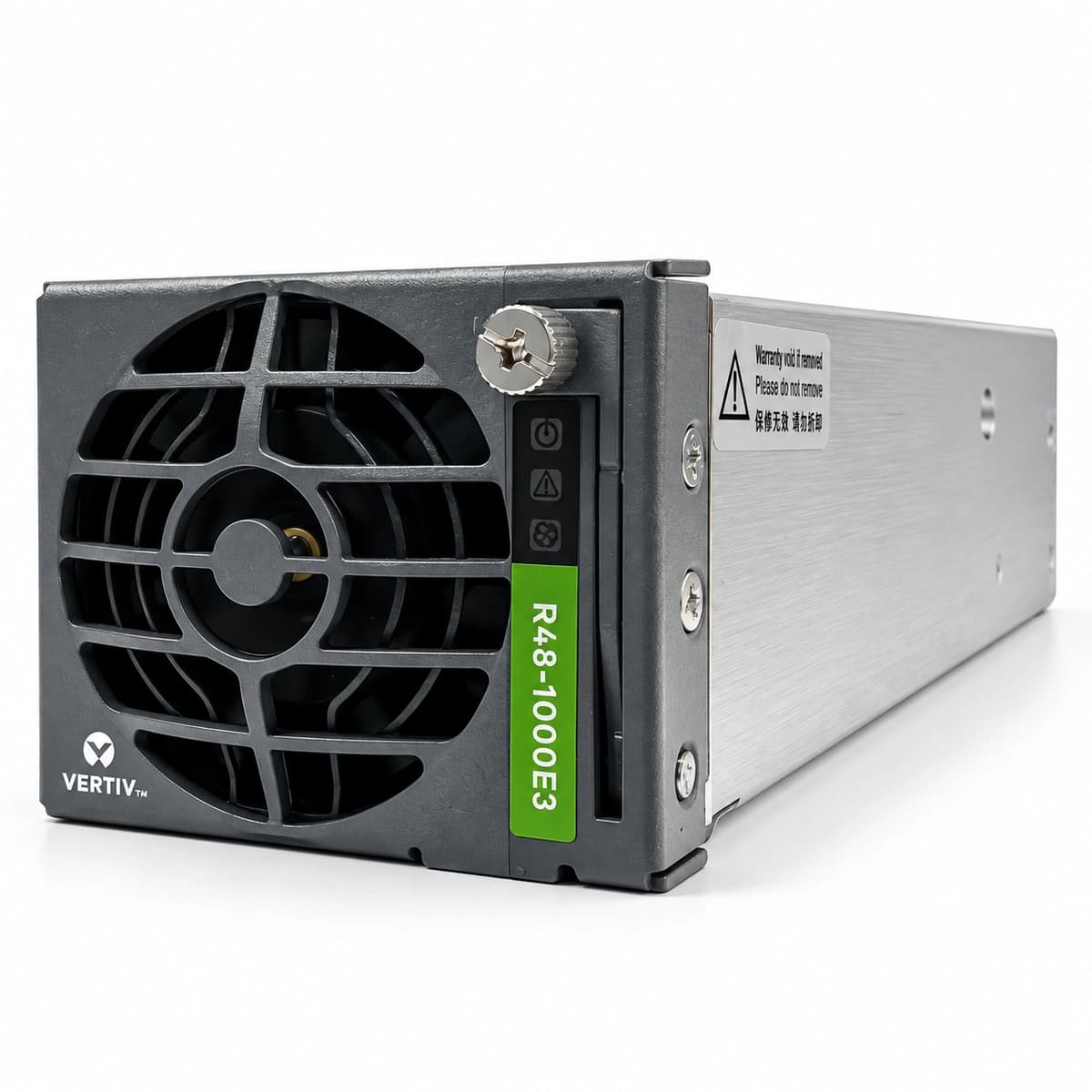

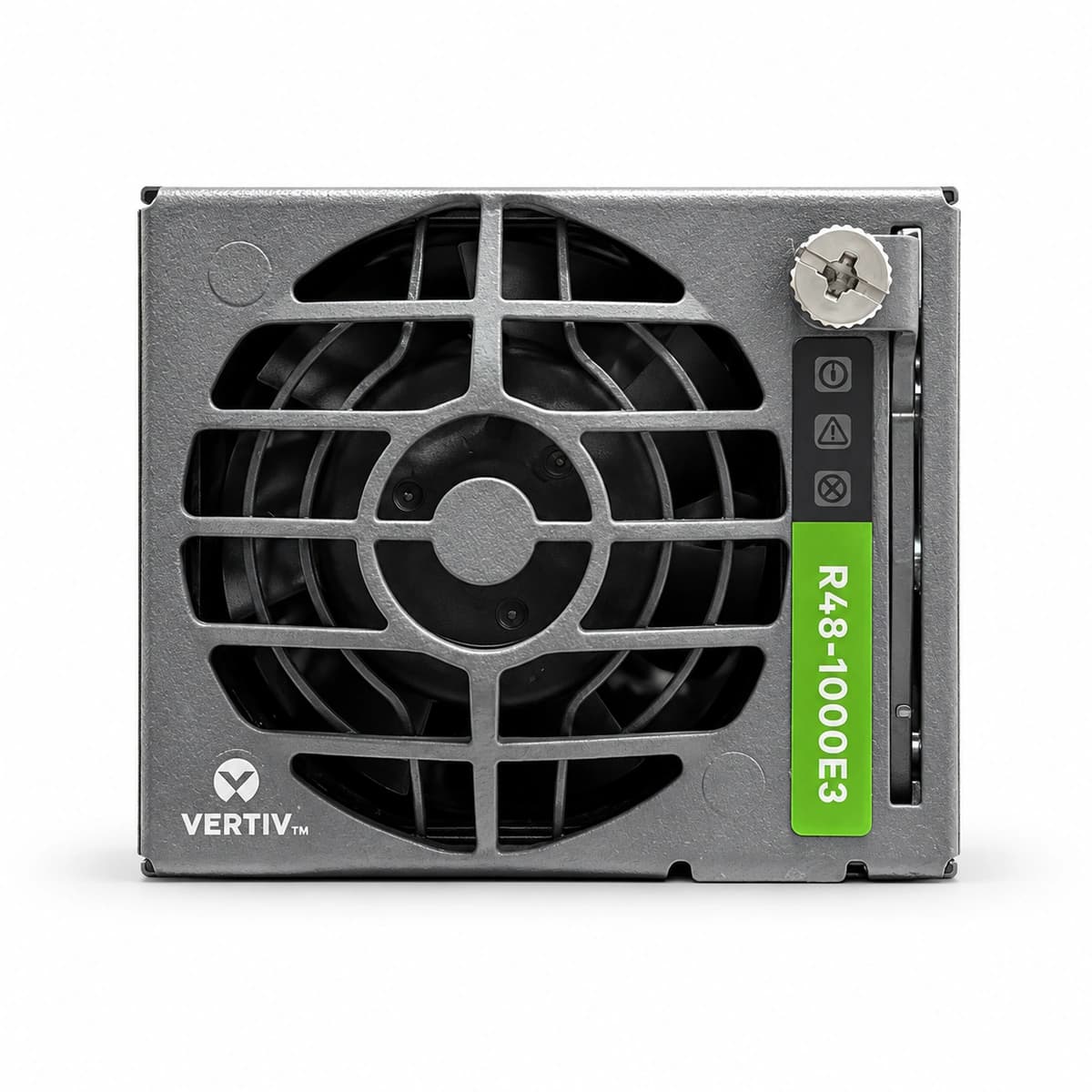

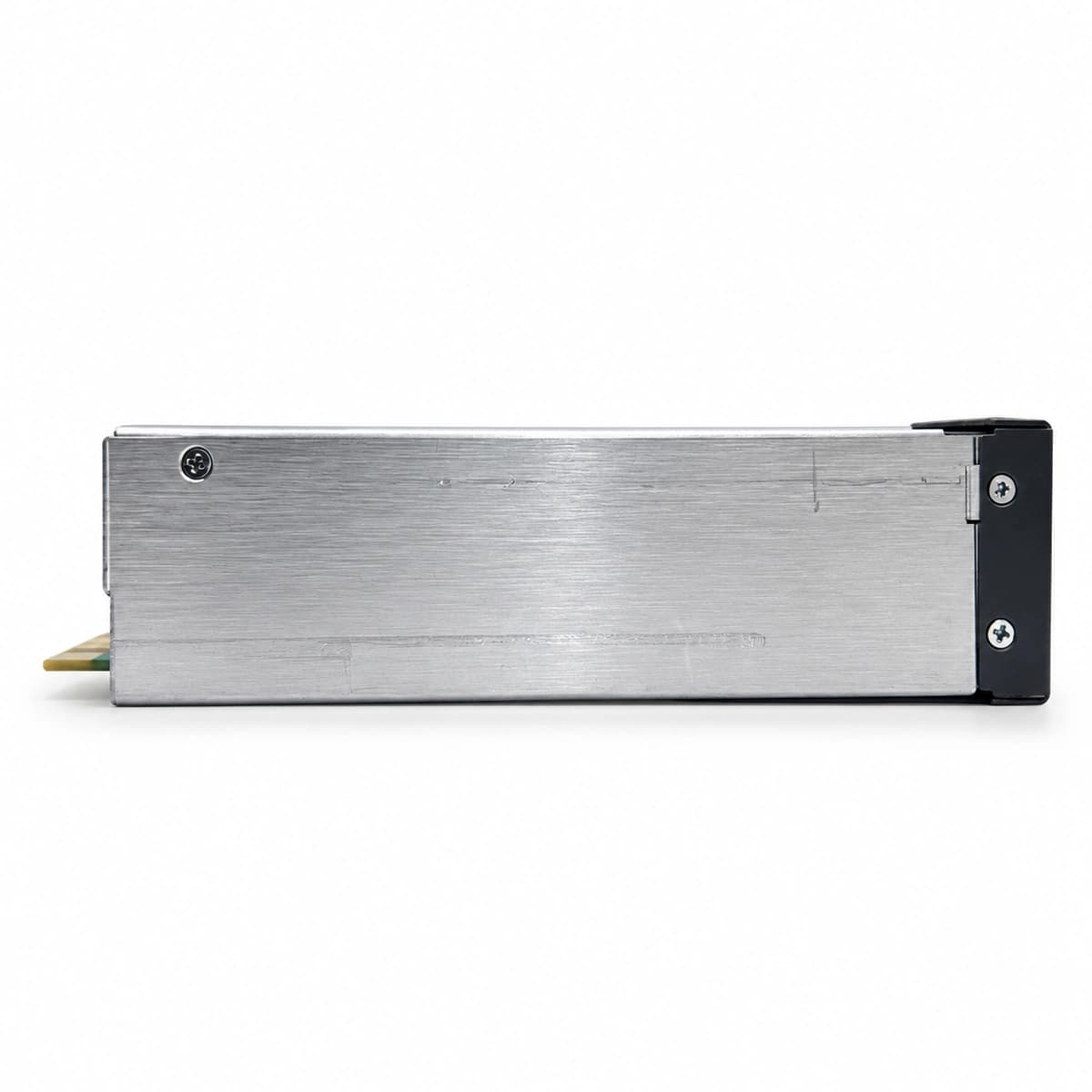

Vertiv R48-1000E3 — это ультракомпактный высокоэффективный импульсный выпрямительный модуль связи с номинальным выходным напряжением -48 В пост. тока (регулировка от -42 до -58 В), максимальным током 20 А и номинальной мощностью 1000 Вт. Модуль предназначен для преобразования однофазного переменного тока широкого диапазона или постоянного тока высокого напряжения в стабильное напряжение телекоммуникационного стандарта для питания аппаратуры связи и буферного заряда аккумуляторных батарей.
Цена определяется конфигурацией и объёмом проекта

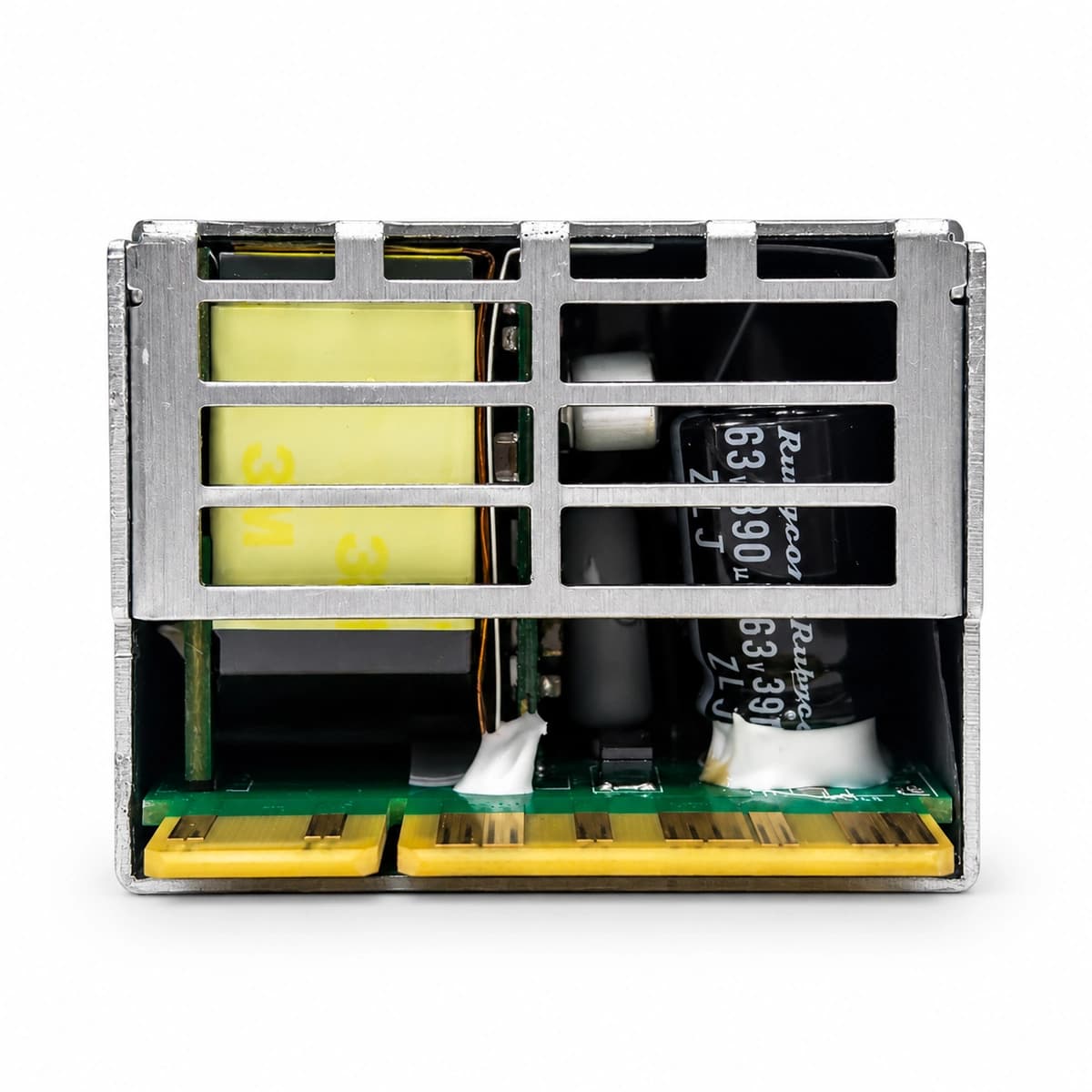

Запросить предложениеС точки зрения схемотехники R48-1000E3 выполнен по двухкаскадной топологии: входной каскад представляет собой активный корректор мощности (PFC) с защитой от импульсных перенапряжений и фильтрацией ЭМС, обеспечивающий коэффициент мощности до 0,99; выходной каскад реализован на базе изолированного резонансного LLC-преобразователя с мягкой коммутацией при нулевом напряжении (ZVS). Модуль управляется специализированным сигнальным процессором (DSP), обеспечивающим взаимодействие с контроллерами системы питания (NCU/SCU) по шине CAN через ножевой разъем горячей замены.
Устраняет отказы базовых станций, вызванные глубокими просадками и скачками напряжения питающей сети благодаря расширенному входному диапазону 85–300 В перем. тока. Защищает оборудование от перегрева в климатических шкафах за счет адаптивного управления обдувом, а также предотвращает падение общей шины питания постоянного тока благодаря автономному селективному отключению при перенапряжении и аппаратной защите от коротких замыканий.
Идеально подходит для применения в компактных уличных термошкафах базовых станций 4G/5G (BBU/RRU), узлах оптического доступа FTTx/OLT, необслуживаемых ретрансляторах радиорелейных линий, шкафах промышленной автоматики, а также для модернизации и расширения систем питания постоянного тока Vertiv NetSure 211, 212 и 531.
| Ключевые параметры | Значение |
|---|---|
| Номинальное выходное напряжение | -48V DC (-42V ~ -58V DC) |
| Максимальный выходной ток | 20A |
| Номинальная выходная мощность | 1000W |
| Диапазон входного напряжения AC | 85V AC ~ 300V AC |
| Пиковый КПД преобразования | ≥ 95.5% |
| Диапазон рабочих температур | -40°C to +75°C |
| Способ охлаждения | Интеллектуальное принудительное воздушное охлаждение |
| Поддержка горячей замены | Да (горячая замена под нагрузкой без отключения питания) |
