HEFENGQIМодель: Telecom Rackmount Pure Sine Wave Inverter 48V to 220V 3kW
HEFENGQI Инвертор чистый синус 48В в 220В 3кВт 19 дюймов 2U телекоммуникационный
Данный промышленный телекоммуникационный инвертор стандарта 19 дюймов 2U предназначен для преобразования постоянного тока напряжением -48В в переменный ток 220В чистой синусоидальной формы мощностью 3кВт. Оснащен гальванической изоляцией и статическим байпасом со временем переключения менее 4 мс.
Цена определяется конфигурацией и объёмом проекта
Запросить предложение- Номинальная емкость системы
- 3000ВА / 3000Вт Непрерывная активная мощность чистой синусоиды
- Входное напряжение DC
- -48В DC Номинальный вход постоянного тока (диапазон -40В ~ -60В)
- Номинальное выходное напряжение AC
- 220В AC ± 2% Чистая синусоида со сверхнизкими искажениями (THD < 3%)
- Время переключения
- ≤ 4 мс Бесшовное статическое переключение на байпас без прерывания питания
- Форм-фактор и монтаж
- Стандартный 19-дюймовый корпус 2U для монтажа в стойку с ручками

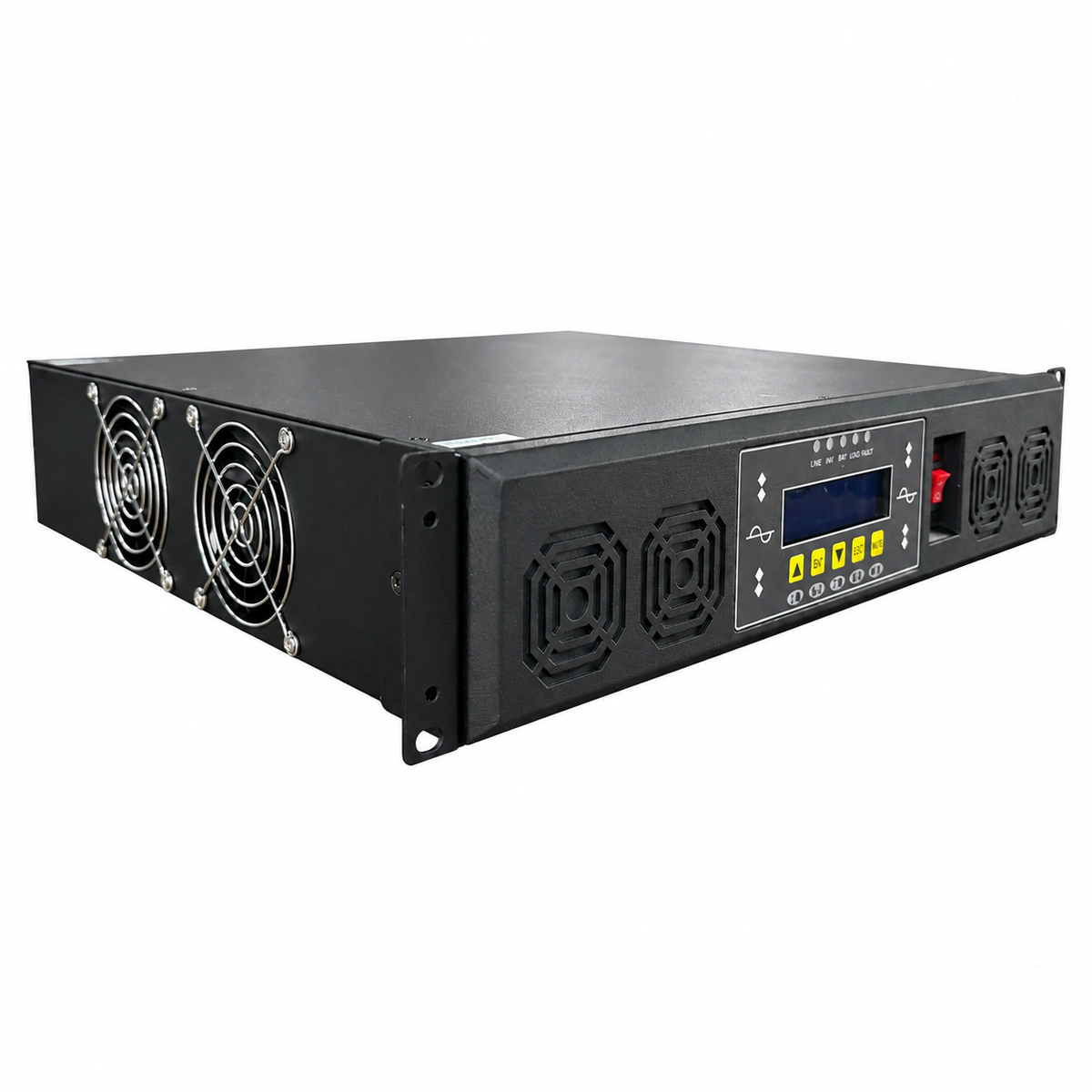

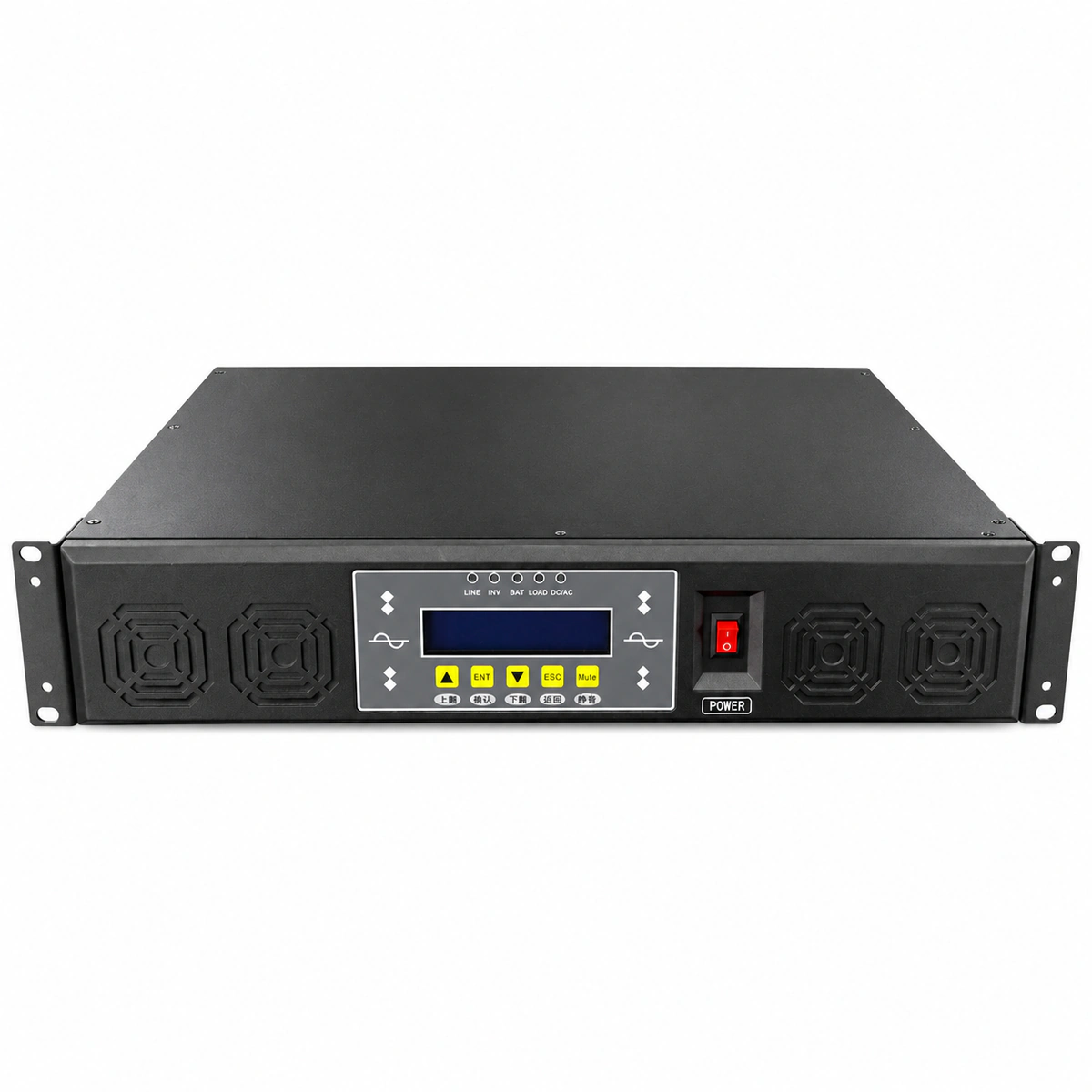

- Дисплей и пользовательский интерфейс
- ЖК-дисплей высокого разрешения: напряжение, ток, нагрузка и аварии
Что это за продукт
Что это за продукт
Данный промышленный телекоммуникационный инвертор стандарта 19 дюймов 2U предназначен для преобразования постоянного тока напряжением -48В в переменный ток 220В чистой синусоидальной формы мощностью 3кВт. Оснащен гальванической изоляцией и статическим байпасом со временем переключения менее 4 мс.
Какую задачу решает
Телекоммуникационный стоечный инвертор HEFENGQI 48В в 220В 3кВт разработан для обеспечения бесперебойного электропитания критически важного сетевого оборудования на базовых станциях связи и промышленных объектах. Архитектура на базе цифрового сигнального процессора (DSP) обеспечивает низкий коэффициент гармонических искажений (THD < 3%) и пиковый КПД преобразования свыше 92%. Встроенный статический переключатель байпаса (STS) гарантирует безыскровое переключение между сетью и инвертором за время не более 4 мс, предотвращая сбои в работе чувствительных серверов и маршрутизаторов. Передний ЖК-дисплей высокой четкости отображает ключевые параметры напряжения, тока, частоты и текущей нагрузки в режиме реального времени. Корпус устройства защищен от электромагнитных помех и включает защиту от обратной полярности, перенапряжения, перегрузки, короткого замыкания и перегрева. Инвертор поддерживает интерфейс RS485 с протоколом Modbus-RTU, а также установку опциональной платы SNMP для интеграции в централизованные системы мониторинга в диапазоне температур от -20°C до +55°C.
Для кого и каких условий
Данный промышленный телекоммуникационный инвертор стандарта 19 дюймов 2U предназначен для преобразования постоянного тока напряжением -48В в переменный ток 220В чистой синусоидальной формы мощностью 3кВт. Оснащен гальванической изоляцией и статическим байпасом со временем переключения менее 4 мс.
Ключевые преимущества
- Широкий диапазон входа от -40В до -60В оптимизирован под свинцовые и литиевые АКБ
- Стандартный компактный корпус 19 дюймов 2U с прочными ручками экономит место в шкафу
- Гальваническая изоляция входа и выхода исключает помехи на шине постоянного тока
- Статический байпас со временем срабатывания ≤4 мс гарантирует непрерывную работу
- Низкий коэффициент искажений синусоиды THD < 3% продлевает ресурс подключенных узлов
- Изолированный порт RS485 с Modbus-RTU обеспечивает бесшовную интеграцию в АСУ ТП
Технические характеристики
| Ключевые параметры | Значение |
|---|---|
| Номинальная емкость системы | 3000ВА / 3000Вт Непрерывная активная мощность чистой синусоиды |
| Входное напряжение DC | -48В DC Номинальный вход постоянного тока (диапазон -40В ~ -60В) |
| Номинальное выходное напряжение AC | 220В AC ± 2% Чистая синусоида со сверхнизкими искажениями (THD < 3%) |
| Время переключения | ≤ 4 мс Бесшовное статическое переключение на байпас без прерывания питания |
| Дисплей и пользовательский интерфейс | ЖК-дисплей высокого разрешения: напряжение, ток, нагрузка и аварии |
| КПД преобразования | Пиковый КПД ≥ 92% (высокочастотная топология с гальванической развязкой) |
| Диапазон рабочих температур | -20°C ~ +55°C |
| Форм-фактор и монтаж | Стандартный 19-дюймовый корпус 2U для монтажа в стойку с ручками |
Области применения
01
Базовые станции сотовой связи 4G/5G и узлы агрегации трафика
02
Трансформаторные подстанции, системы релейной защиты и телемеханики
03
Системы железнодорожной автоматики, блокировки и связи вдоль путей
04
Технологическая связь на нефтегазовых трубопроводах и морских платформах
