Question 1

Каковы основные характеристики электрической архитектуры цепи постоянного тока и конфигурации аккумуляторов блока Vertiv Liebert GXT5-48VBatkit (GXT5-EBC48VRT2U)?

Accepted Answer

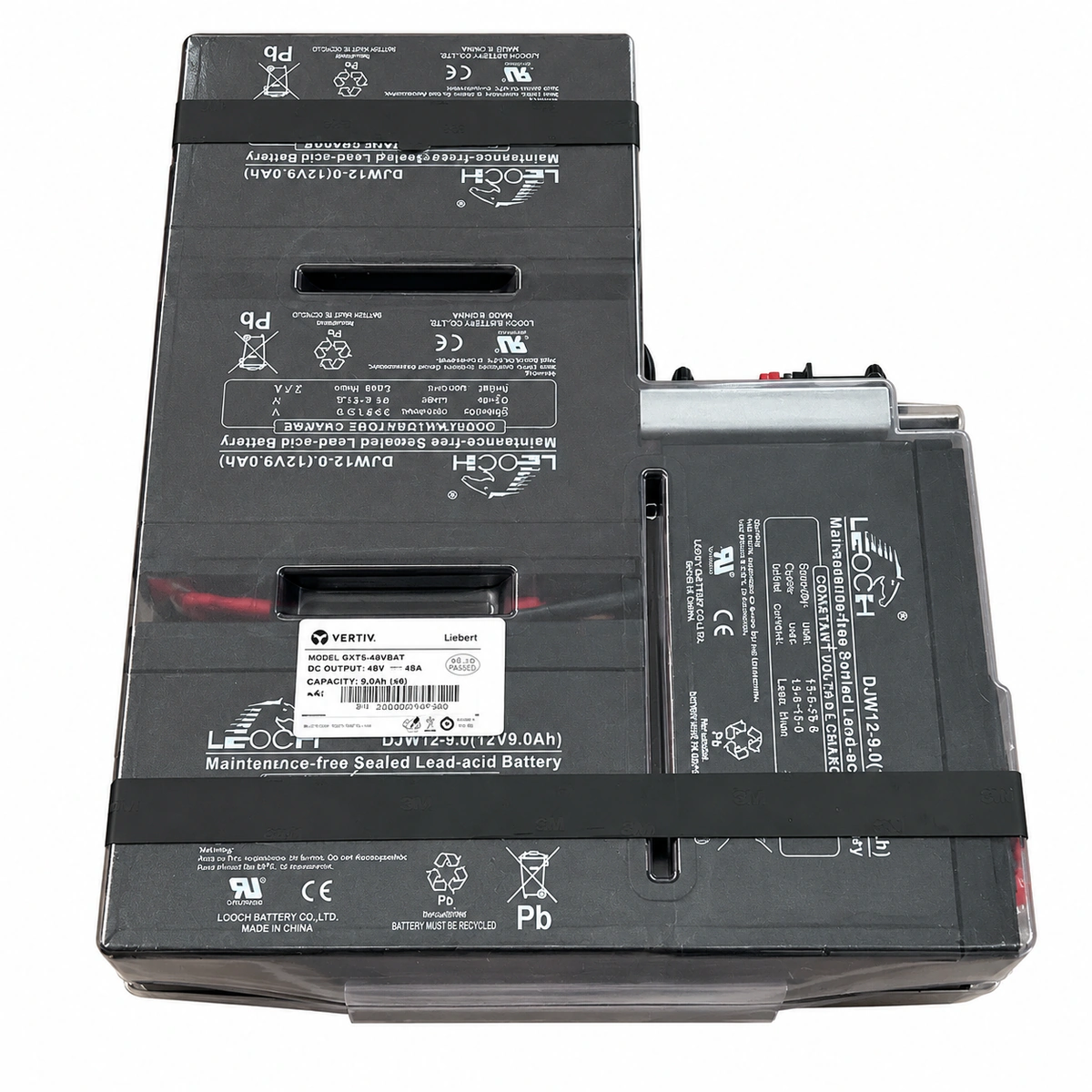

Блок Liebert GXT5-48VBatkit разработан для шины постоянного тока 48 В DC и содержит 8 герметичных свинцово-кислотных аккумуляторов (VRLA/AGM) 12 В 9 А·ч с двухструнной параллельной топологией, формирующей емкость 48 В DC / 18 А·ч. Номинальное напряжение поддерживающего заряда составляет 54,4–54,8 В DC, форсированного — до 56,4 В DC. Модуль оснащен поляризованными силовыми разъемами быстрой стыковки и встроенным автоматическим выключателем постоянного тока с отключающей способностью ≥10 кА. Система выдерживает пиковый разрядный ток до 50 А при просадке напряжения шины менее 1,5% в момент ступенчатого наброса нагрузки.

Question 2

С какими моделями ИБП Liebert GXT5 совместим данный батарейный блок 48 В, и как реализуются каскадирование нескольких модулей и их автоопределение?

Accepted Answer

Данный блок совместим с однофазными онлайн-ИБП Liebert GXT5 с шиной 48 В DC, включая GXT5-1500IRT2UXL и GXT5-2000IRT2UXL (1,5 и 2,0 кВА). Масштабирование выполняется шлейфовым подключением через задние силовые перемычки и кабель автоопределения (EBC detection cable), поддерживая каскад из 4–6 батарейных блоков. Микропрограмма ИБП автоматически считывает количество подключенных шкафов, динамически корректируя расчетное время автономии и пределы зарядного тока для защиты выпрямителя. Процедура добавления модулей полностью поддерживает горячую замену без прерывания питания нагрузки.

Question 3

Какие конструктивные решения обеспечивают безопасность распределения DC, защиту от КЗ и устойчивость GXT5-48VBatkit к жестким условиям эксплуатации?

Accepted Answer

Модуль выполнен в цельнометаллическом корпусе 2U с защитой от ЭМП (IP20), соответствующем стандарту негорючести UL94-V0 и нормам безопасности IEC 62040-1. Внутренние клеммы защищены диэлектрическими колпаками, а цепь разряда снабжена термомагнитным автоматическим выключателем постоянного тока с мгновенным электромагнитным расцепителем (10x In) для пресечения дугового разряда и блокировки каскадного теплового разгона. Охлаждение пассивное конвекционное с сотовой перфорацией; температурный диапазон эксплуатации составляет от 0°C до +40°C при подтвержденном соответствии вибростойкости стандартам ISTA 2A / MIL-STD-810G.

Ключевые параметры	Значение
Полная мощность	Совместимость с моделями GXT5 1500VA/2000VA
Активная мощность	Номинальное напряжение шины постоянного тока 48V DC
Коэффициент мощности PF	Встроено 8 аккумуляторных батарей высокой плотности энергии 12V 9Ah
Топология	Оснащен специализированным автоматическим выключателем DC с защитой от дуги и быстроразъемным интерфейсом
Форм-фактор и монтаж	Универсальное стоечное/башенное исполнение 2U для стандартной 19-дюймовой стойки
Габаритные размеры	85 × 430 × 490 mm (2U)
Диапазон рабочих температур	от 0°C до +40°C

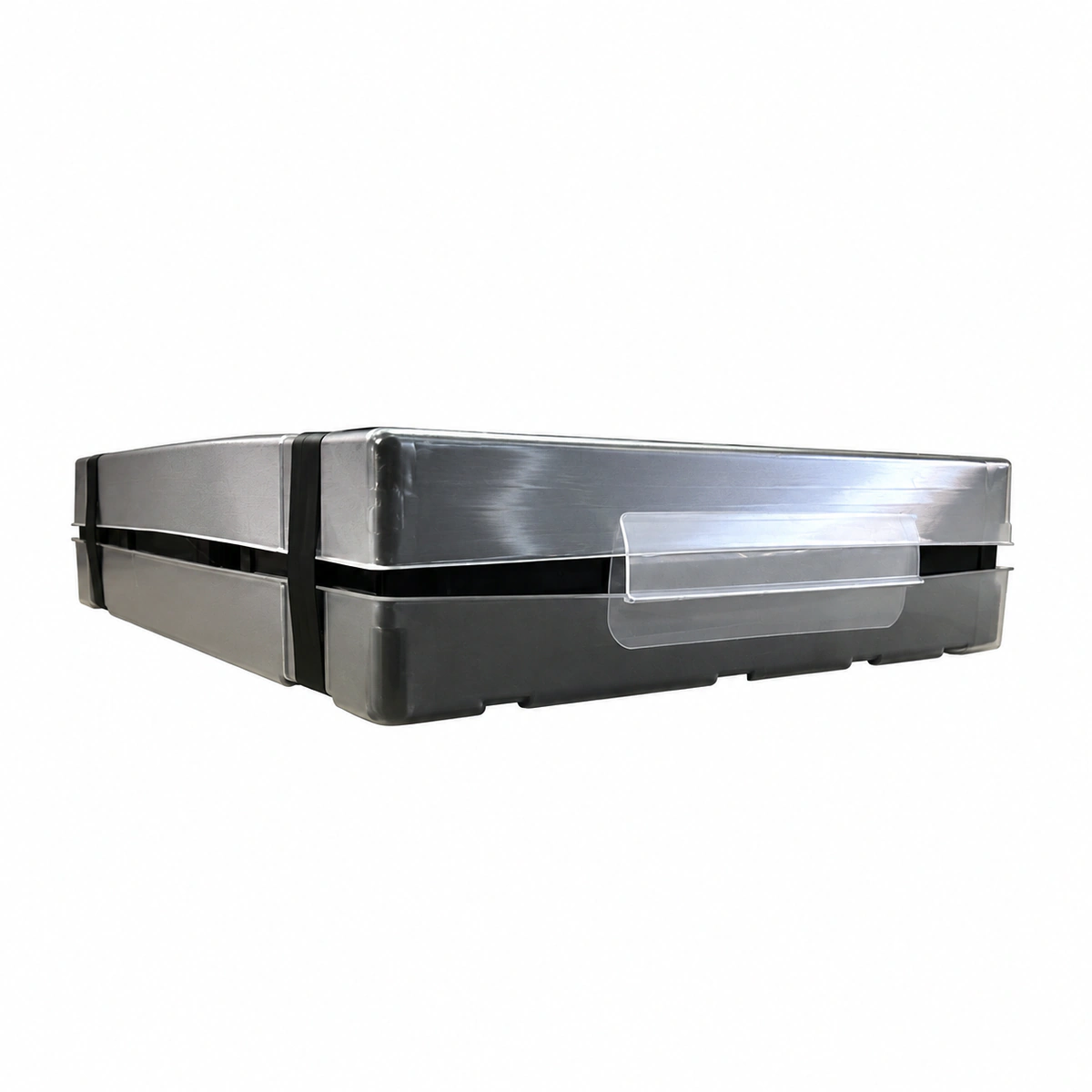

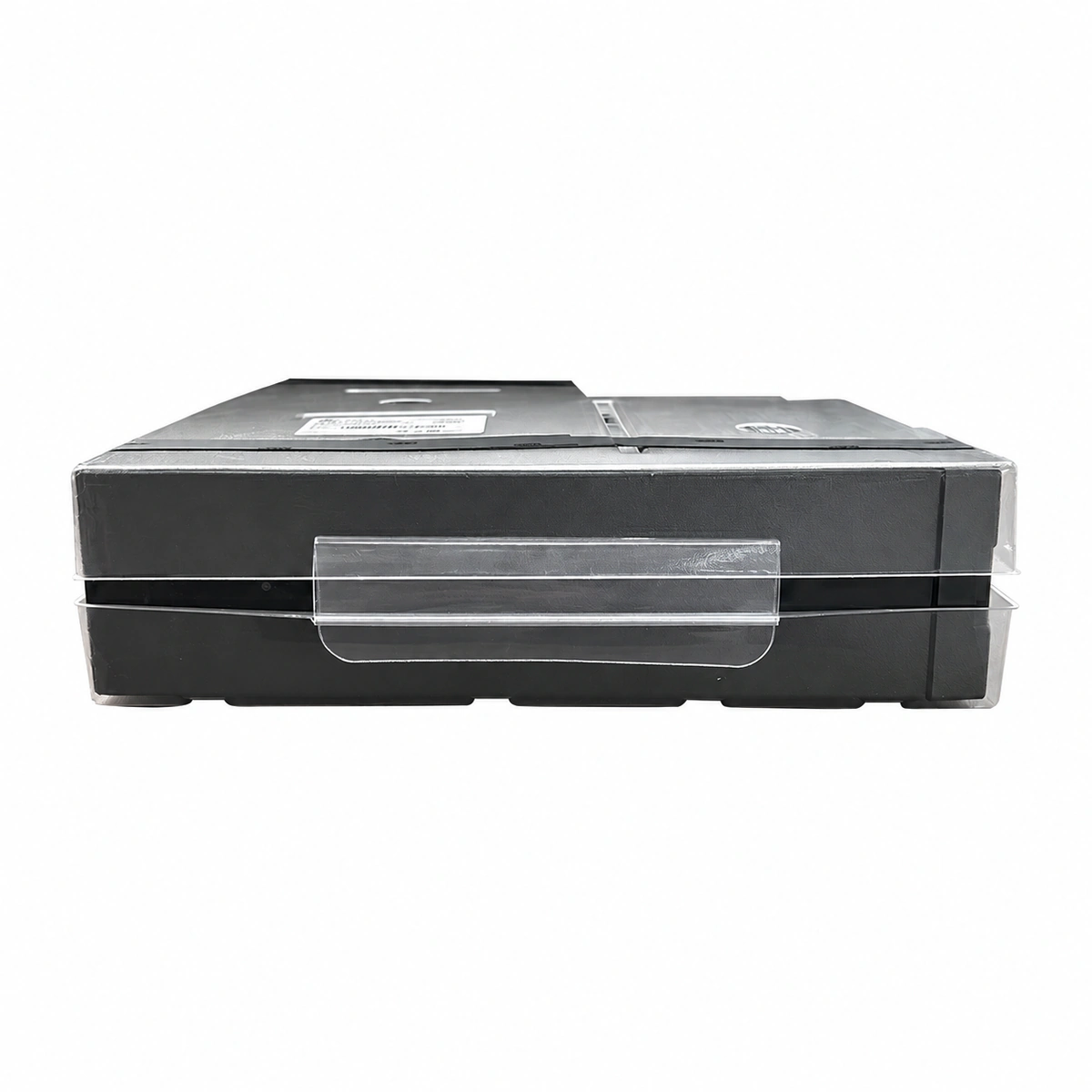

Внешний батарейный модуль Vertiv Liebert GXT5-48VBatkit (2U)

Что это за продукт

Что это за продукт

Какую задачу решает

Для кого и каких условий

Ключевые преимущества

Технические характеристики

Области применения

Серверные стойки малых офисов

Сетевые шкафы с ИБП Liebert GXT5

Частые вопросы
