Question 1

Каковы основные оптические характеристики, производительность пересылки и энергопотребление платы Huawei H801EG8E?

Accepted Answer

Плата Huawei H801EG8E (SKU: HW-OLT-H801EG8E-8P) оснащена 8 стандартными оптическими портами SFP GE в соответствии со стандартом IEEE 802.3z. Модуль поддерживает трансиверы 1000BASE-SX, 1000BASE-LX и BiDi (1310/1490 нм, 1490/1550 нм) на расстояниях от 500 м до 80 км. Архитектура обеспечивает неблокирующую дуплексную пересылку со скоростью среды 8×1,25 Гбит/с, трехуровневую иерархическую структуру HQoS, инкапсуляцию QinQ (IEEE 802.1ad) и емкость таблицы MAC-адресов до 16K. Питание осуществляется от шины постоянного тока -48 В (диапазон от -38,4 В до -72 В) при типичном энергопотреблении менее 28 Вт и токе порядка 0,58 А.

Question 2

Какова совместимость слотов и возможность смешанного использования платы H801EG8E в шасси Huawei SmartAX MA5680T/MA5683T/MA5608T?

Accepted Answer

Плата H801EG8E полностью совместима с шасси OLT Huawei SmartAX MA5680T (16 сервисных слотов), MA5683T (6 слотов) и компактным MA5608T (2 слота). Она штатно работает с платами управления SCUN, SCUK и MCUD. Плата поддерживает горячую замену в любом универсальном сервисном слоте и допускает совместную установку с модулями GPON (GPBD, GPFD), XG-PON и 10GE. Встроенная схема плавного пуска питания и развязка сигнальных линий защищают кросс-плату от бросков напряжения и наводок при горячей замене, исключая сбои в соседних абонентских каналах.

Question 3

Какие решения промышленной надежности и отвода тепла реализованы в плате H801EG8E для работы в тяжелых условиях эксплуатации?

Accepted Answer

Плата H801EG8E спроектирована по стандартам телеком-уровня и сохраняет работоспособность в диапазоне от -40°C до +65°C (холодный старт при -25°C) при влажности 5–95% без конденсации. Отвод тепла организован с помощью алюминиевых радиаторов с медными тепловыми трубками, интегрированными в принудительную воздушную систему шасси OLT. Защита интерфейсов соответствует стандарту IEC 61000-4-5 по стойкости к перенапряжениям (4 кВ синфазный, 2 кВ дифференциальный режим), а защита от электростатического разряда выдерживает 6 кВ контактного и 8 кВ воздушного разряда. Расчетный показатель MTBF превышает 450 000 часов.

Ключевые параметры	Значение
Тип платы	8-портовая плата оптоволоконного доступа Gigabit Ethernet (услуги P2P «точка-точка»)
Портовая емкость	8 стандартных гигабитных оптических слотов SFP
Совместимое шасси	Huawei SmartAX MA5680T / MA5683T / MA5608T
Абонентская емкость	8 полностью выделенных гигабитных симметричных оптических каналов с полной линейной скоростью
Типичное энергопотребление	< 28 W
Диапазон рабочих температур	от -40°C до +65°C

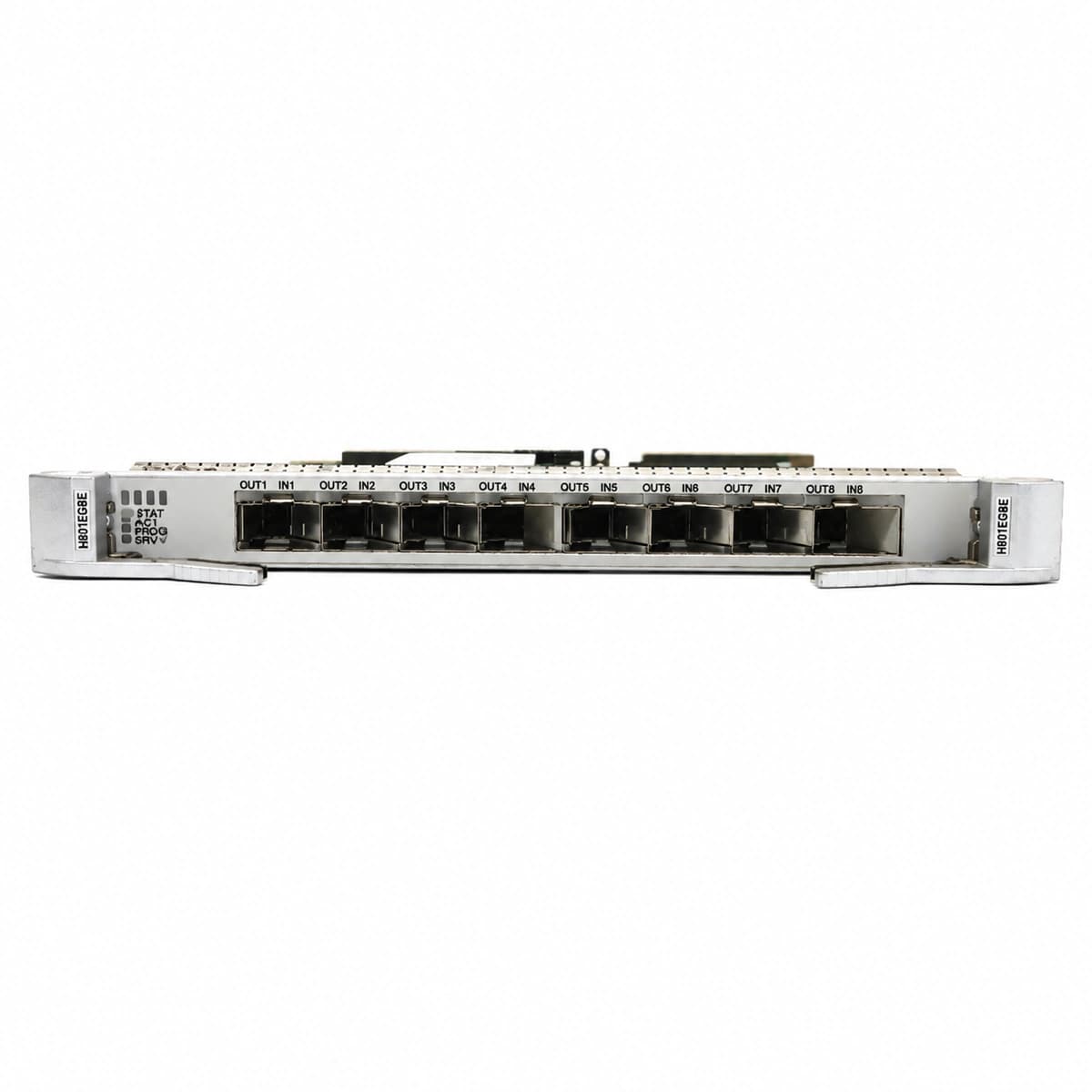

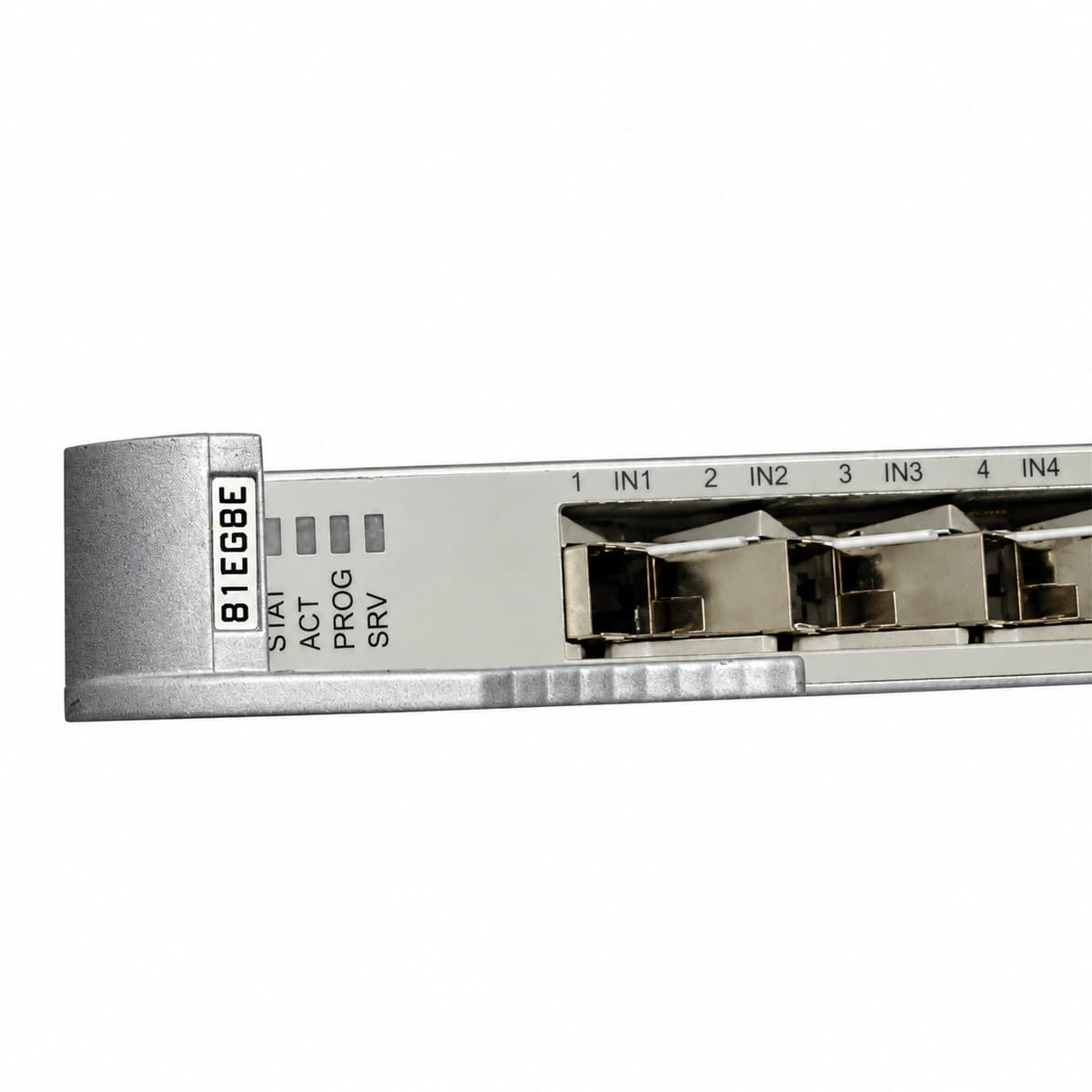

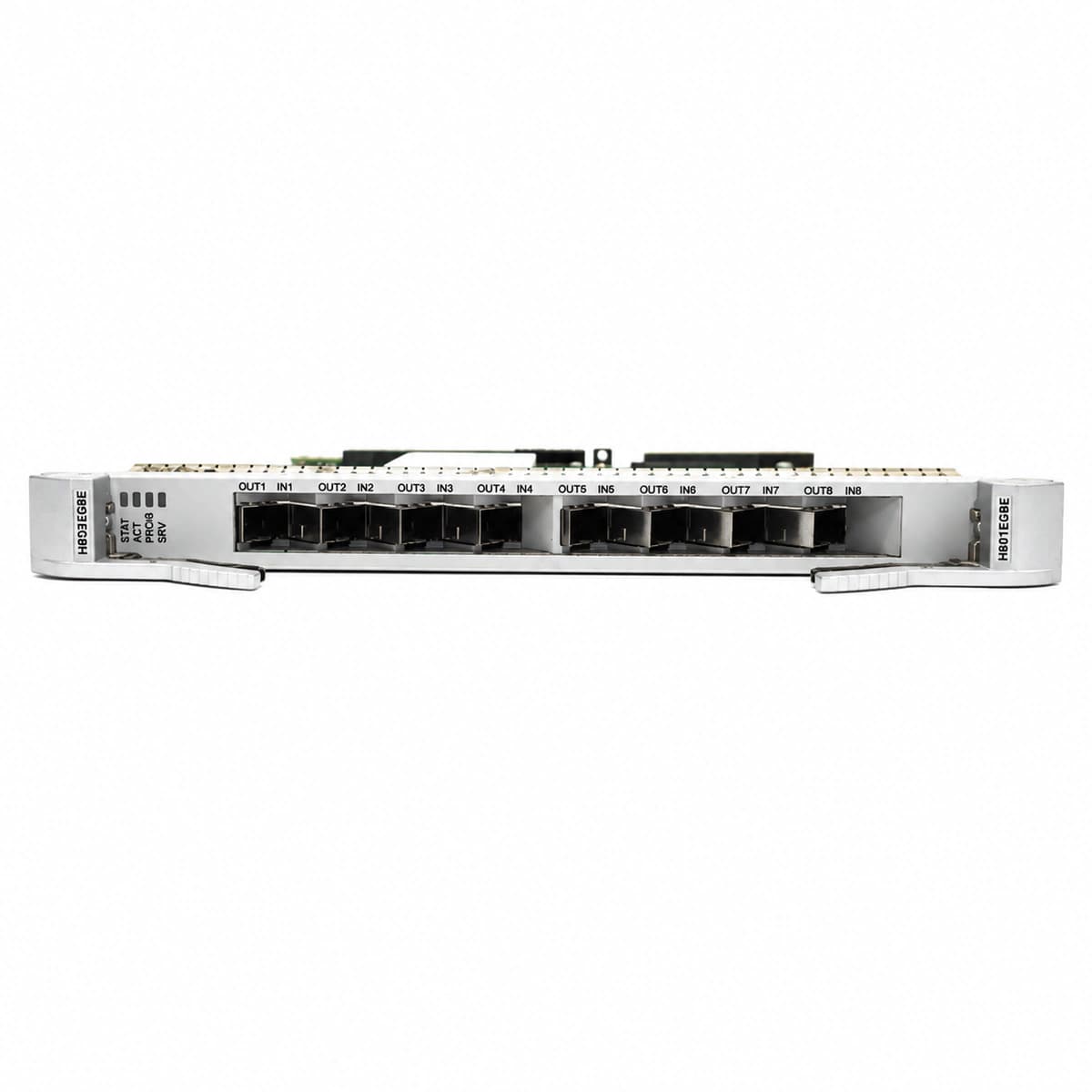

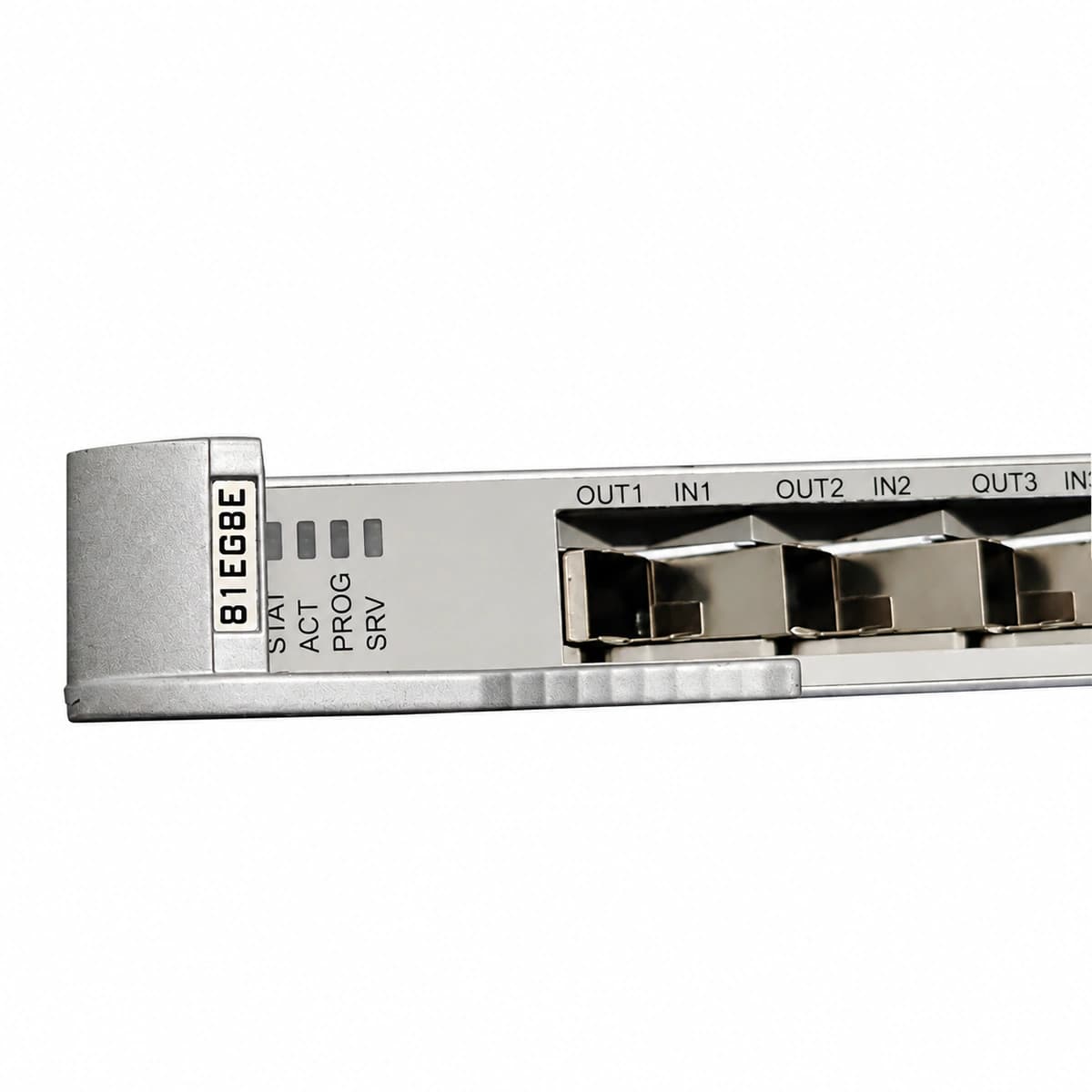

Плата оптических интерфейсов 8xGE Huawei H801EG8E

Что это за продукт

Что это за продукт

Какую задачу решает

Для кого и каких условий

Ключевые преимущества

Технические характеристики

Области применения

Выделенные линии связи для предприятий

Подключение базовых станций сотовой связи
