Question 1

Каковы технические характеристики оптического тракта, энергопотребления и оптического бюджета модуля Huawei HW-OPT-40G-CFP-10KM?

Accepted Answer

Трансивер HW-OPT-40G-CFP-10KM полностью соответствует стандартам IEEE 802.3ba 40GBASE-LR4 и CFP MSA. В нем используется технология мультиплексирования 4 каналов LAN-WDM (длины волн 1295.56, 1300.05, 1304.58 и 1309.14 нм) со скоростью 10.3125 Гбит/с на канал, обеспечивая суммарную пропускную способность 41.25 Гбит/с. Оптическая мощность передачи (Tx) на канал составляет от -7.0 до +2.3 дБм, а чувствительность приемника (Rx) превышает -13.7 дБм (OMA), обеспечивая оптический бюджет 6.7 дБ для передачи на расстояние до 10 км по волокну G.652 SMF. Питание осуществляется по шине 3.3V DC при типичном энергопотреблении менее 8.0 Вт с поддержкой телеметрии DOM через интерфейс MDIO.

Question 2

С какими шасси Huawei совместим данный модуль CFP и поддерживает ли он сквозное соединение с портами 40G QSFP+ LR4?

Accepted Answer

Модуль аппаратно совместим с магистральными маршрутизаторами Huawei NetEngine (NE40E-X3/X8/X16, NE80E, NE5000E) и городскими маршрутизаторами CX600, оснащенными линейными картами 40GE CFP (например, LPUF-40/LPUS-40). Поскольку оптический тракт строго следует спецификации 40GBASE-LR4 и сетке длин волн LAN-WDM, он обеспечивает 100% оптическую совместимость с модулями 40G QSFP+ LR4 любых платформ через стандартный патч-корд LC Duplex SMF. Модуль поддерживает горячую замену и оснащен крепежными винтами, предотвращающими выпадение и потерю контакта в условиях аппаратных вибраций.

Question 3

Каковы конструктивные решения модуля HW-OPT-40G-CFP-10KM по теплоотводу, электромагнитной совместимости (EMC) и защите от статического электричества?

Accepted Answer

Для стабильной работы в высоконагруженных стойках корпус трансивера выполнен из литого металлического сплава с развитыми радиаторными ребрами на верхней крышке, оптимизированными под мощные воздушные потоки шасси, что гарантирует надежную работу в диапазоне от 0°C до +70°C. По периметру модуля установлены никелированные экранирующие пружинные контакты (EMI fingers) для подавления радиопомех на скорости 40G и защиты от электростатических разрядов (ESD). Модуль полностью соответствует стандарту лазерной безопасности Class 1 и передает критические алармы DOM (перегрев, смещение тока лазера, падение мощности Rx) в операционную систему маршрутизатора.

Ключевые параметры	Значение
Форм-фактор и монтаж	CFP (40GBASE-LR4)
Скорость передачи	41.25 Gbps
Длина волны	1310 (4x10G LAN-WDM) nm
Максимальная дальность	10 km
Тип оптического волокна	Одномодовое волокно (SMF) (SMF)
Тип оптического разъема	Дуплексный разъем LC
Типичное энергопотребление	< 8.0 W
Диапазон рабочих температур	0°C ~ +70°C

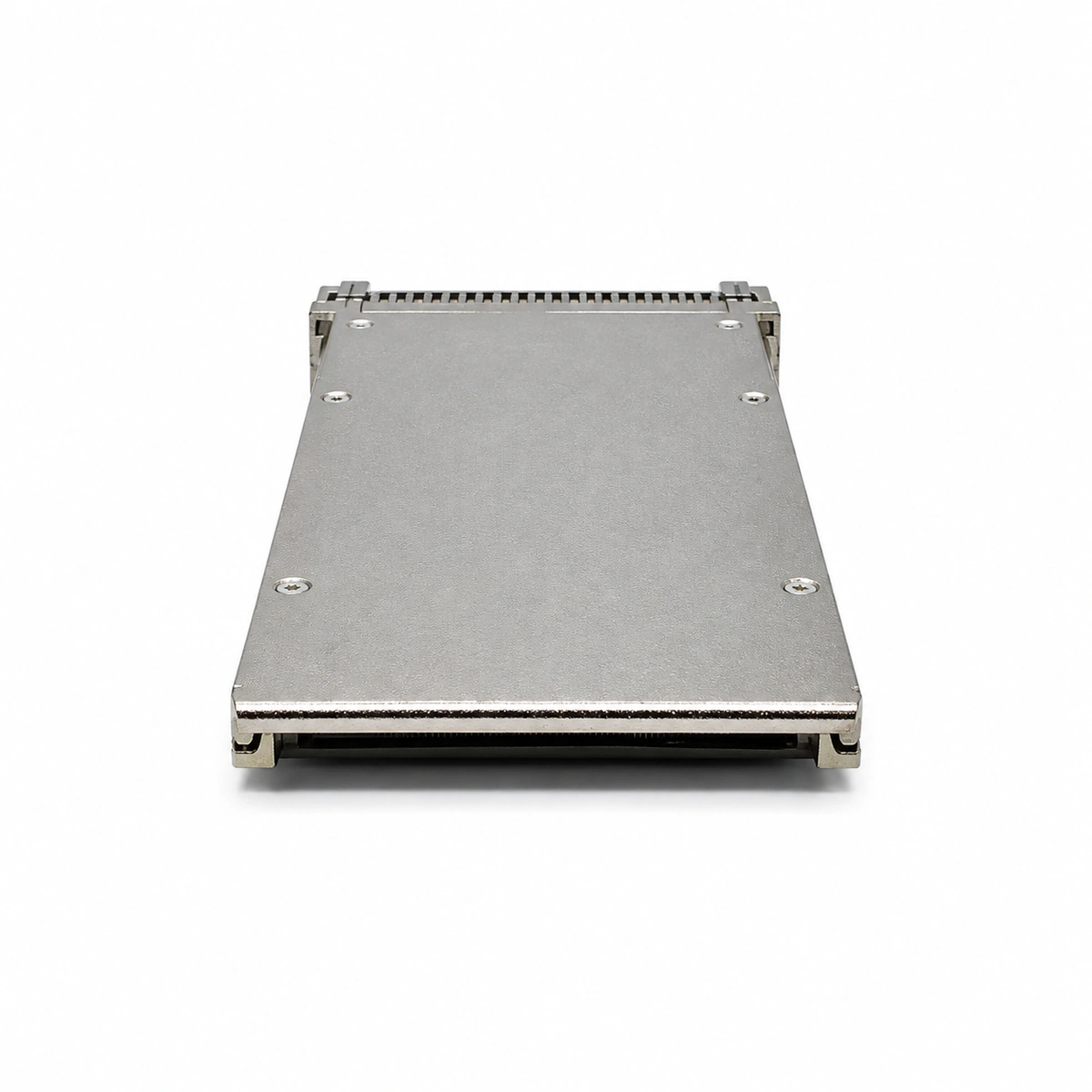

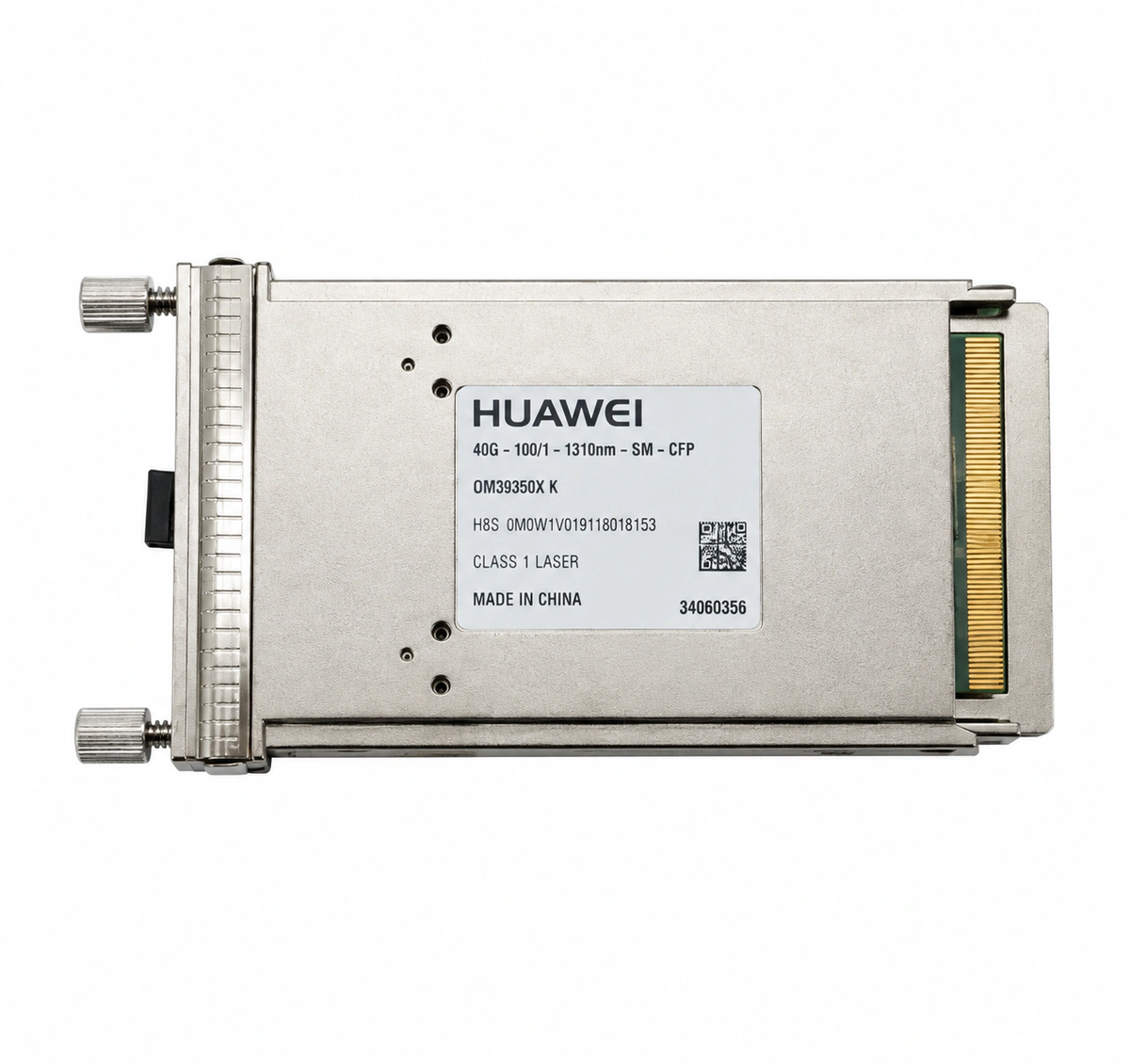

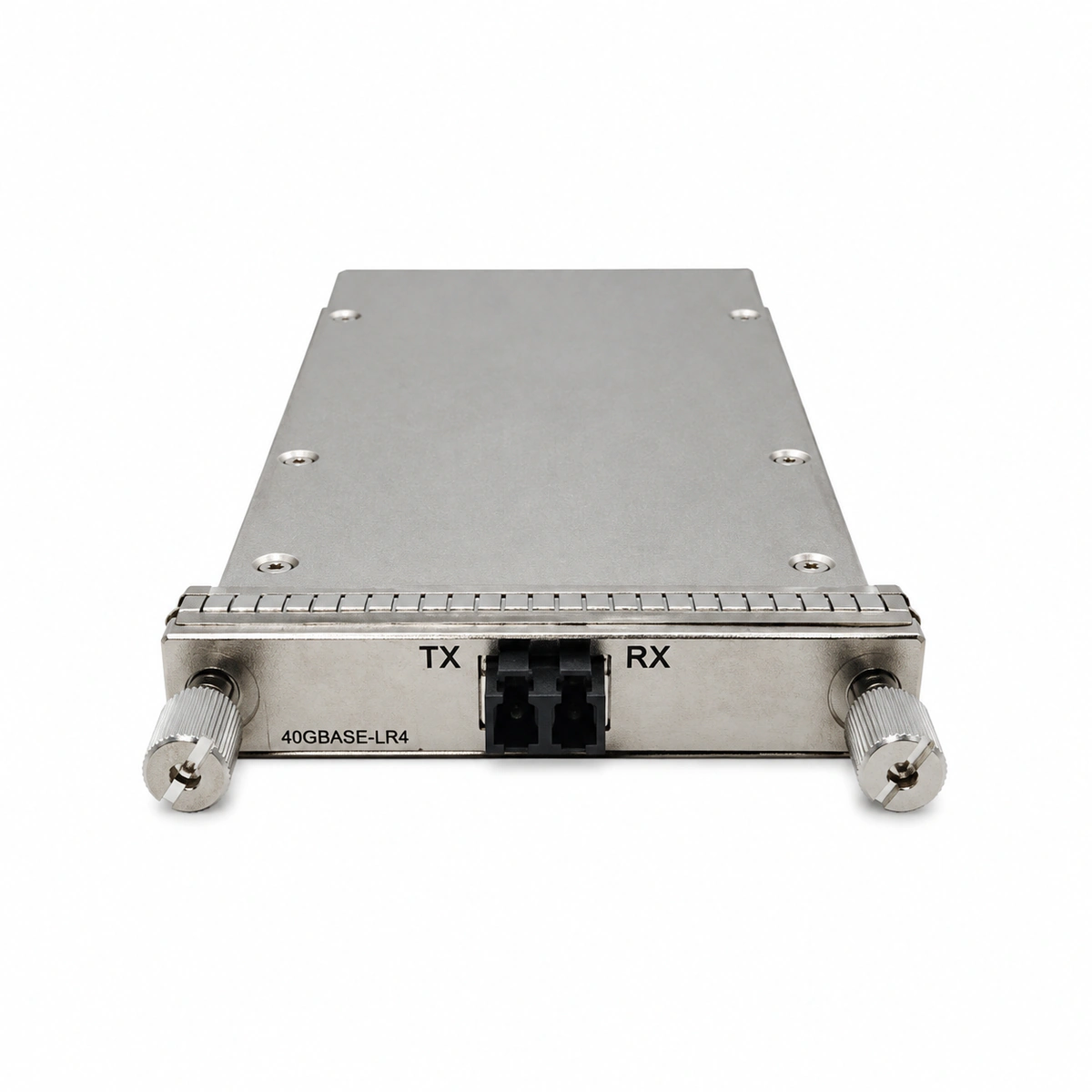

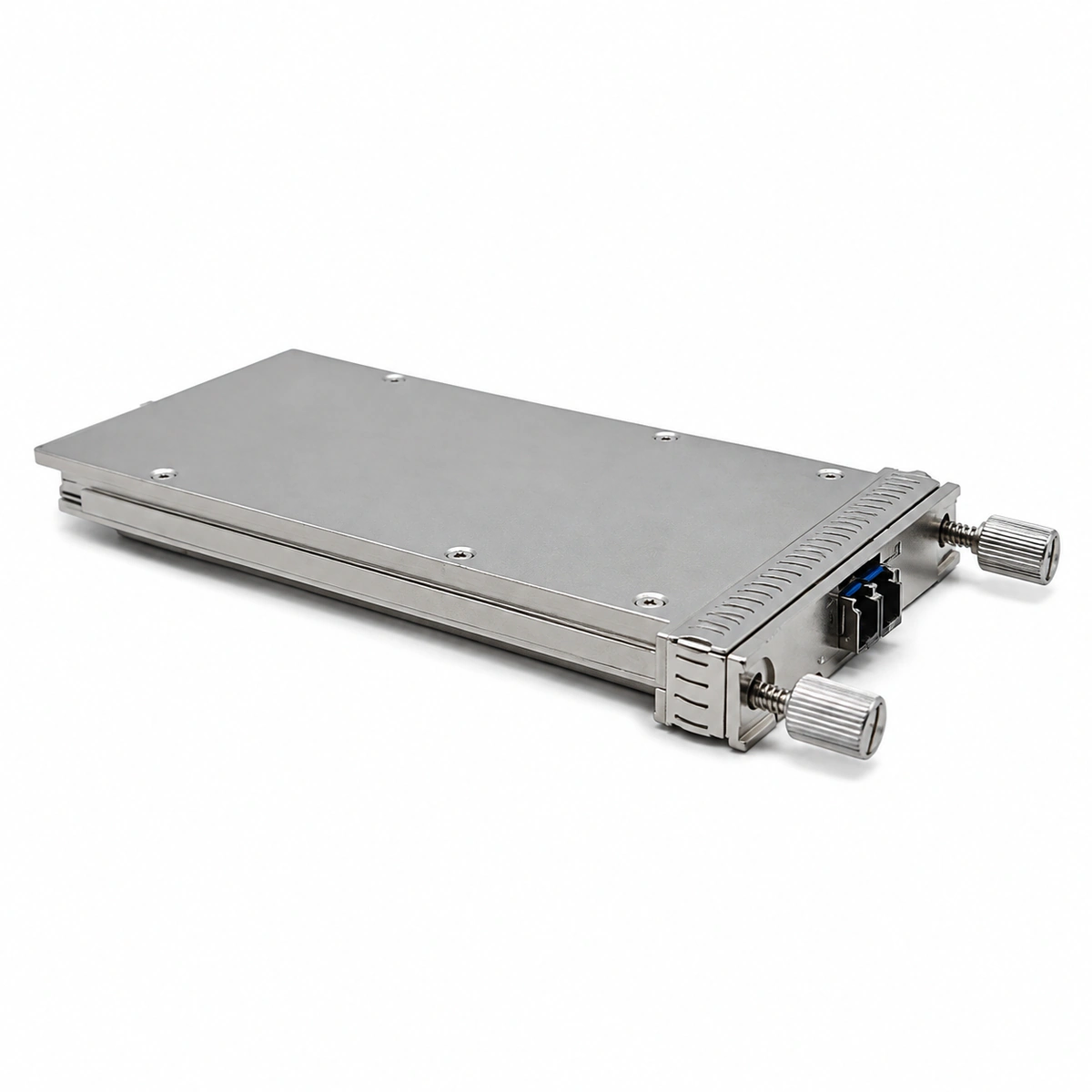

Оптический трансивер Huawei 40G CFP 1310нм 10км LR4 SM

Что это за продукт

Что это за продукт

Какую задачу решает

Для кого и каких условий

Ключевые преимущества

Технические характеристики

Области применения

Опорные сети передачи данных

Транспортные узлы операторов связи
