Q: Какова совместимость данного модуля с шасси Huawei, коммутаторами и маршрутизаторами, а также правила инсталляции?

Модуль HW-OPT-10G-SFP-40KM прошит оригинальным микрокодом Huawei и не вызывает системных предупреждений в ОС VRP. Он полностью совместим с коммутаторами CloudEngine (CE6800/CE8800), кампусными коммутаторами (S6730/S6720), маршрутизаторами NetEngine (NE40E, NetEngine 8000) и клиентскими портами OptiX OTN/PTN. Поддерживается «горячая» замена (Hot-Plug) и совместная установка на одной 48-портовой плате 10GE с модулями 10G-SR, 10G-LR и 10G-ZR без перегрева и перекрестных помех. При подключении оборудования на коротких дистанциях (< 10 км) или стендовом тестировании требуется установка оптического аттенюатора номиналом 5–10 дБ во избежание перегрузки и деградации фотодиода PIN.

Q: Каковы показатели температурной устойчивости, защита от ESD и надежность модуля HW-OPT-10G-SFP-40KM?

Модуль спроектирован для телекоммуникационных узлов и работает в коммерческом диапазоне температур от 0°C до +70°C (хранение от -40°C до +85°C) при влажности 5–95% (без конденсации). Цельнометаллический корпус из цинкового сплава обеспечивает устойчивость к электромагнитным помехам (EMI/RFI) согласно FCC Class B и CISPR 22. Защита от статического электричества (ESD) соответствует MIL-STD-883 до 2 кВ. Красный цвет замка-экстрактора стандартизирован для оптики 1550 нм ER и выдерживает более 500 циклов коммутации. Встроенные контуры термокомпенсации гарантируют среднее время безотказной работы (MTBF) более 1 000 000 часов в соответствии со стандартами лазерной безопасности IEC 60825-1 Class 1.

Question 1

Каковы ключевые оптические параметры, энергопотребление и оптический бюджет модуля Huawei 10G SFP+ 40km (HW-OPT-10G-SFP-40KM)?

Accepted Answer

Модуль HW-OPT-10G-SFP-40KM соответствует стандартам IEEE 802.3ae 10GBASE-ER и SFF-8431, работая на длине волны 1550 нм на базе охлаждаемого EML-лазера и высокочувствительного PIN-фотоприемника. При скорости передачи 10,3125 Гбит/с оптическая мощность передатчика (Tx) составляет от -4,7 до +4,0 дБм, а чувствительность приемника (Rx) не хуже -15,8 дБм при минимальном коэффициенте экстинкции 3,0 дБ и пороге перегрузки -1,0 дБм. Это обеспечивает оптический бюджет не менее 11,1 дБ для передачи данных на расстояние до 40 км по стандартному одномодовому волокну G.652 (SMF). Энергопотребление составляет < 1,5 Вт при питании 3,3 В постоянного тока. Поддерживается функция DDM/DOM (SFF-8472) для телеметрии температуры, напряжения, тока смещения лазера и уровней оптической мощности Tx/Rx в CLI VRP.

Question 2

Какова совместимость данного модуля с шасси Huawei, коммутаторами и маршрутизаторами, а также правила инсталляции?

Accepted Answer

Модуль HW-OPT-10G-SFP-40KM прошит оригинальным микрокодом Huawei и не вызывает системных предупреждений в ОС VRP. Он полностью совместим с коммутаторами CloudEngine (CE6800/CE8800), кампусными коммутаторами (S6730/S6720), маршрутизаторами NetEngine (NE40E, NetEngine 8000) и клиентскими портами OptiX OTN/PTN. Поддерживается «горячая» замена (Hot-Plug) и совместная установка на одной 48-портовой плате 10GE с модулями 10G-SR, 10G-LR и 10G-ZR без перегрева и перекрестных помех. При подключении оборудования на коротких дистанциях (< 10 км) или стендовом тестировании требуется установка оптического аттенюатора номиналом 5–10 дБ во избежание перегрузки и деградации фотодиода PIN.

Question 3

Каковы показатели температурной устойчивости, защита от ESD и надежность модуля HW-OPT-10G-SFP-40KM?

Accepted Answer

Модуль спроектирован для телекоммуникационных узлов и работает в коммерческом диапазоне температур от 0°C до +70°C (хранение от -40°C до +85°C) при влажности 5–95% (без конденсации). Цельнометаллический корпус из цинкового сплава обеспечивает устойчивость к электромагнитным помехам (EMI/RFI) согласно FCC Class B и CISPR 22. Защита от статического электричества (ESD) соответствует MIL-STD-883 до 2 кВ. Красный цвет замка-экстрактора стандартизирован для оптики 1550 нм ER и выдерживает более 500 циклов коммутации. Встроенные контуры термокомпенсации гарантируют среднее время безотказной работы (MTBF) более 1 000 000 часов в соответствии со стандартами лазерной безопасности IEC 60825-1 Class 1.

Ключевые параметры	Значение
Форм-фактор и монтаж	SFP+ (10GBASE-ER)
Скорость передачи	10.3125 Gbps
Длина волны	1550 nm
Максимальная дальность	40 km
Тип оптического волокна	Одномодовое волокно (SMF) (SMF)
Тип оптического разъема	Дуплексный LC (красное вытяжное кольцо)
Типичное энергопотребление	< 1.5 W
Диапазон рабочих температур	0°C ~ +70°C
Цифровая диагностика DOM	Поддержка высокочувствительного DDM

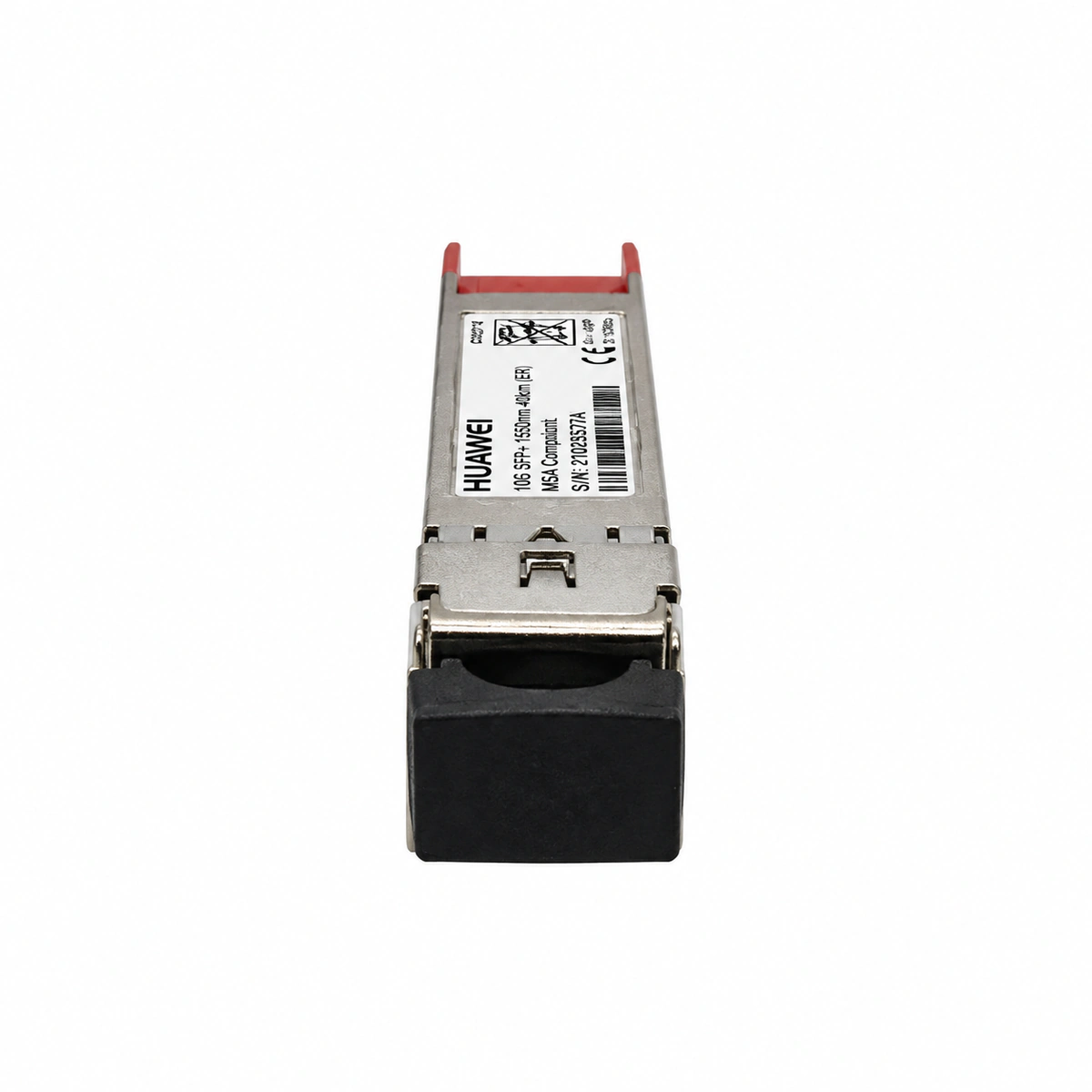

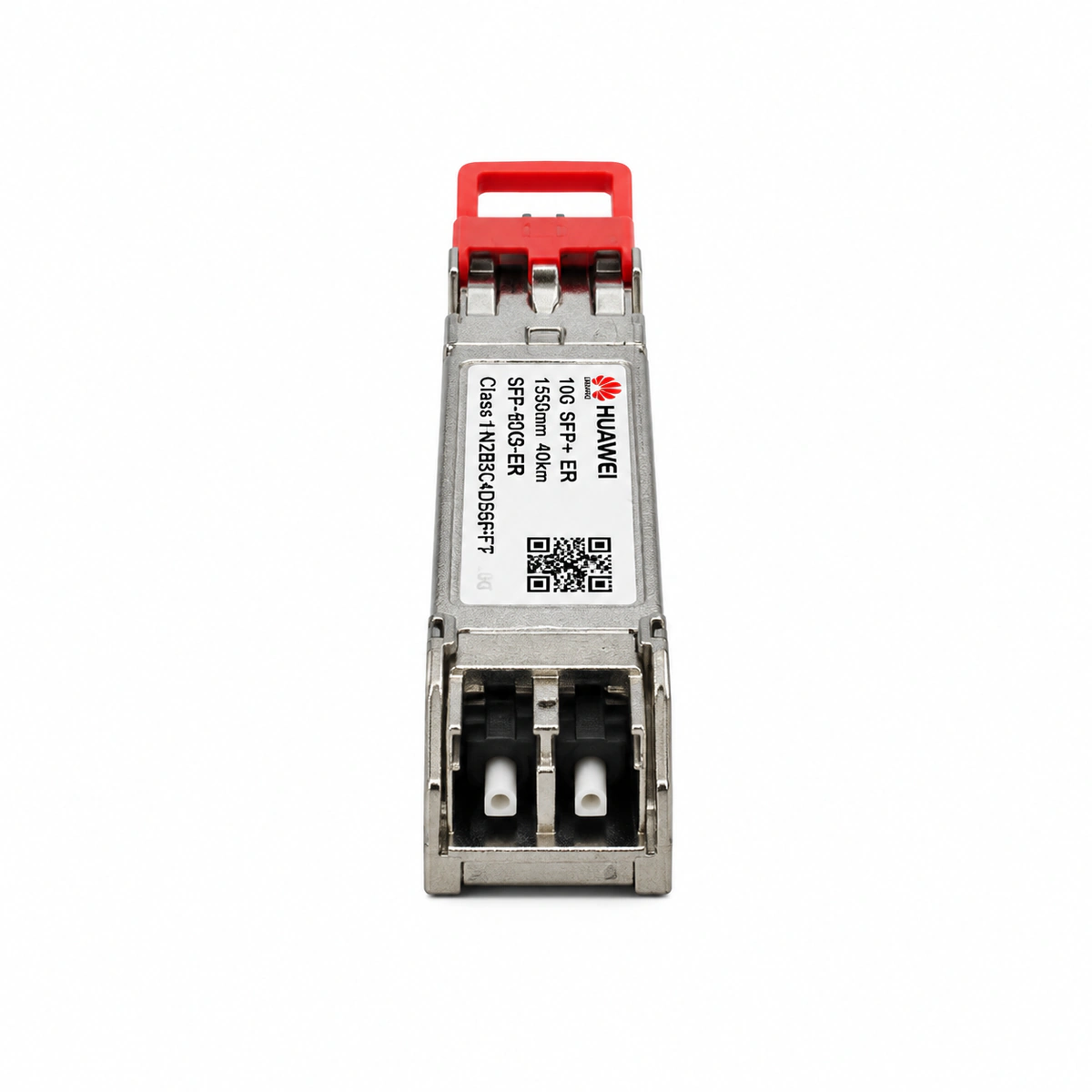

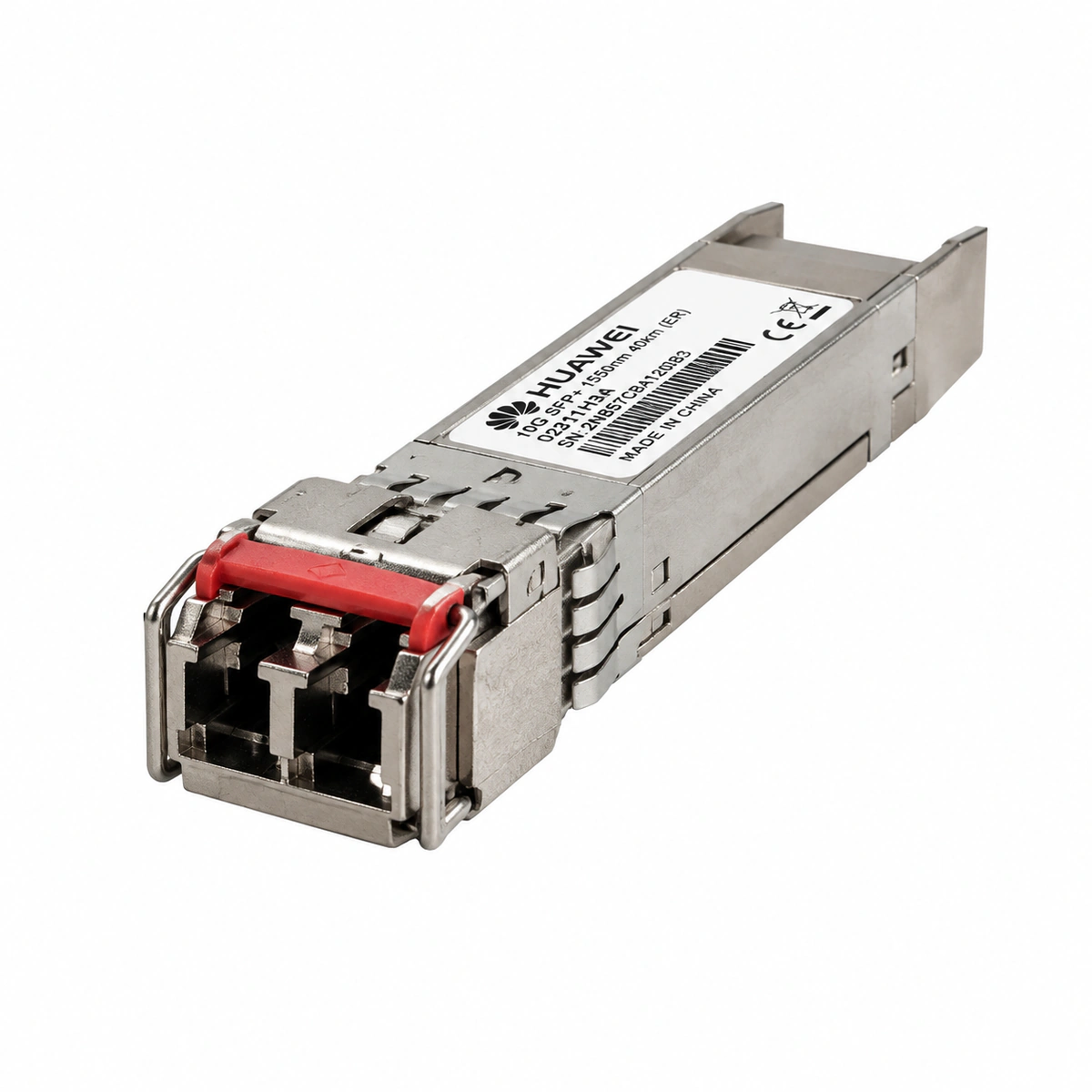

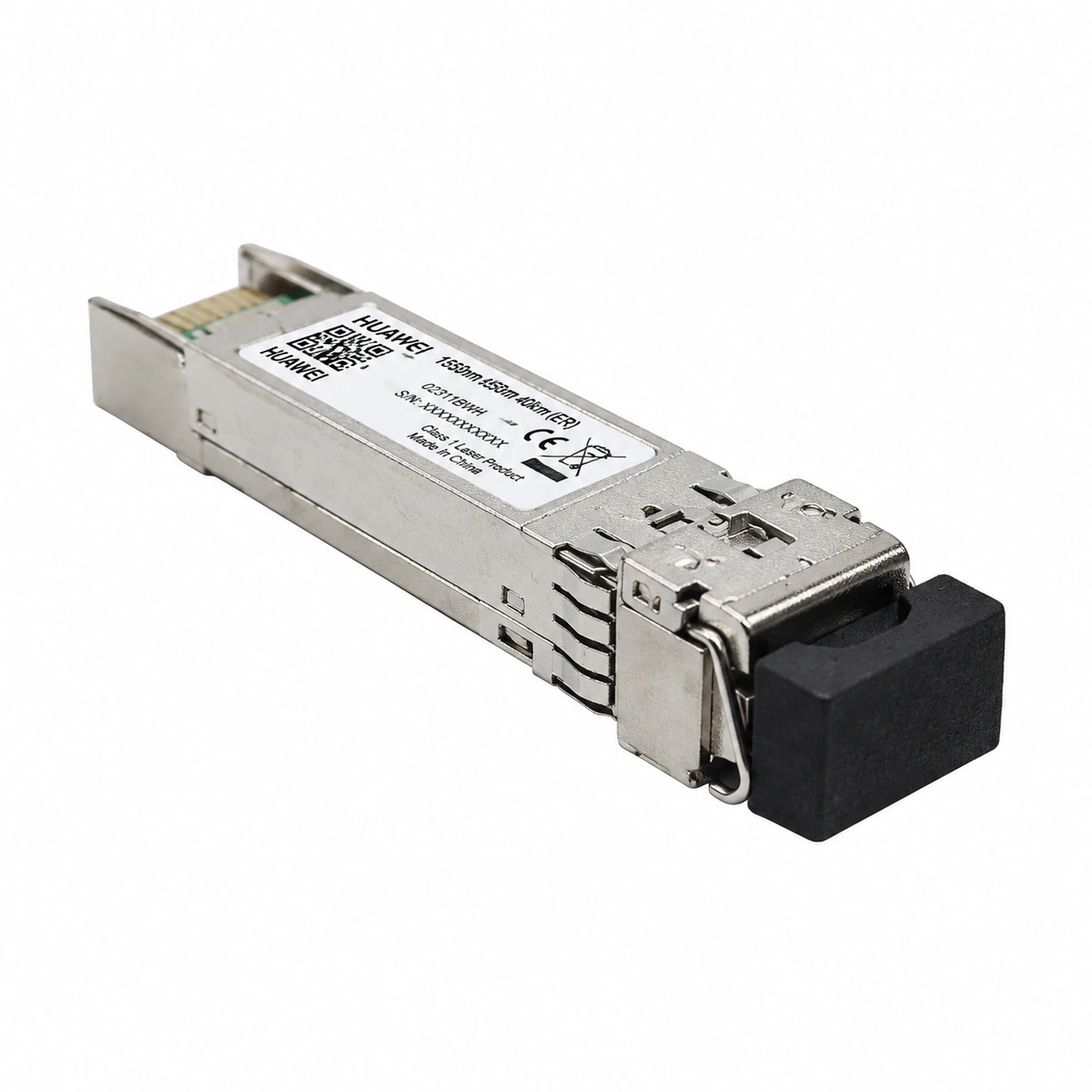

Оптический трансивер Huawei 10G SFP+ 1550нм 40км ER SM

Что это за продукт

Что это за продукт

Какую задачу решает

Для кого и каких условий

Ключевые преимущества

Технические характеристики

Области применения

Городские магистральные сети связи

Каналы резервирования центров обработки данных
