DPC DUMB-4850H представляет собой компактную систему распределения питания и мониторинга постоянного тока телекоммуникационного класса для настенного монтажа или установки в 19-дюймовую стойку с номинальным выходным напряжением -48 В и максимальной нагрузочной способностью до 150 А. Система объединяет ввод и распределение переменного тока, отходящие линии постоянного тока, цепи подключения АКБ с защитой LVD и интеллектуальный центральный блок мониторинга в едином защищенном шасси.
Нужно подтвердить модель, характеристики или конфигурацию проекта? Мы свяжемся с вами по электронной почте или телефону.

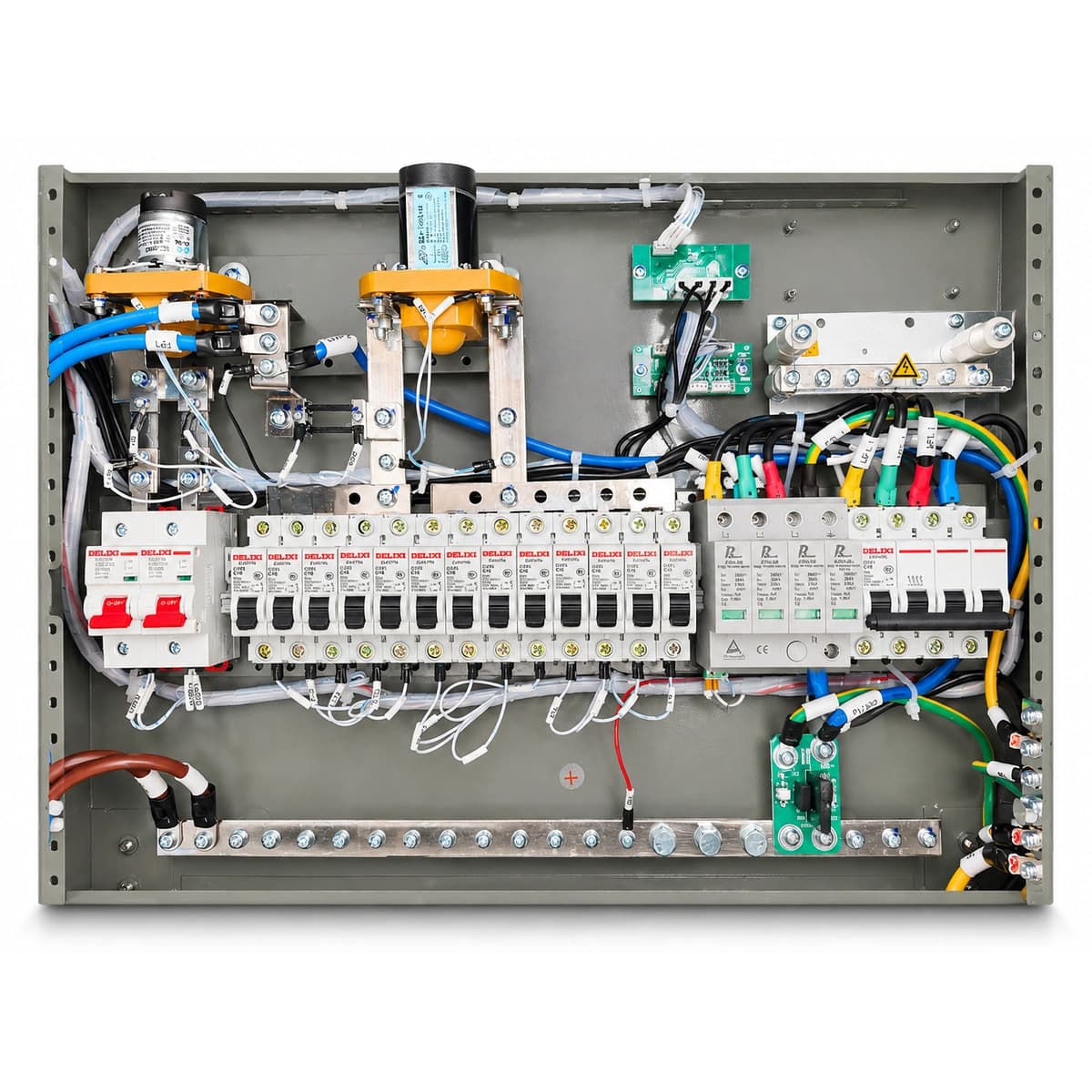

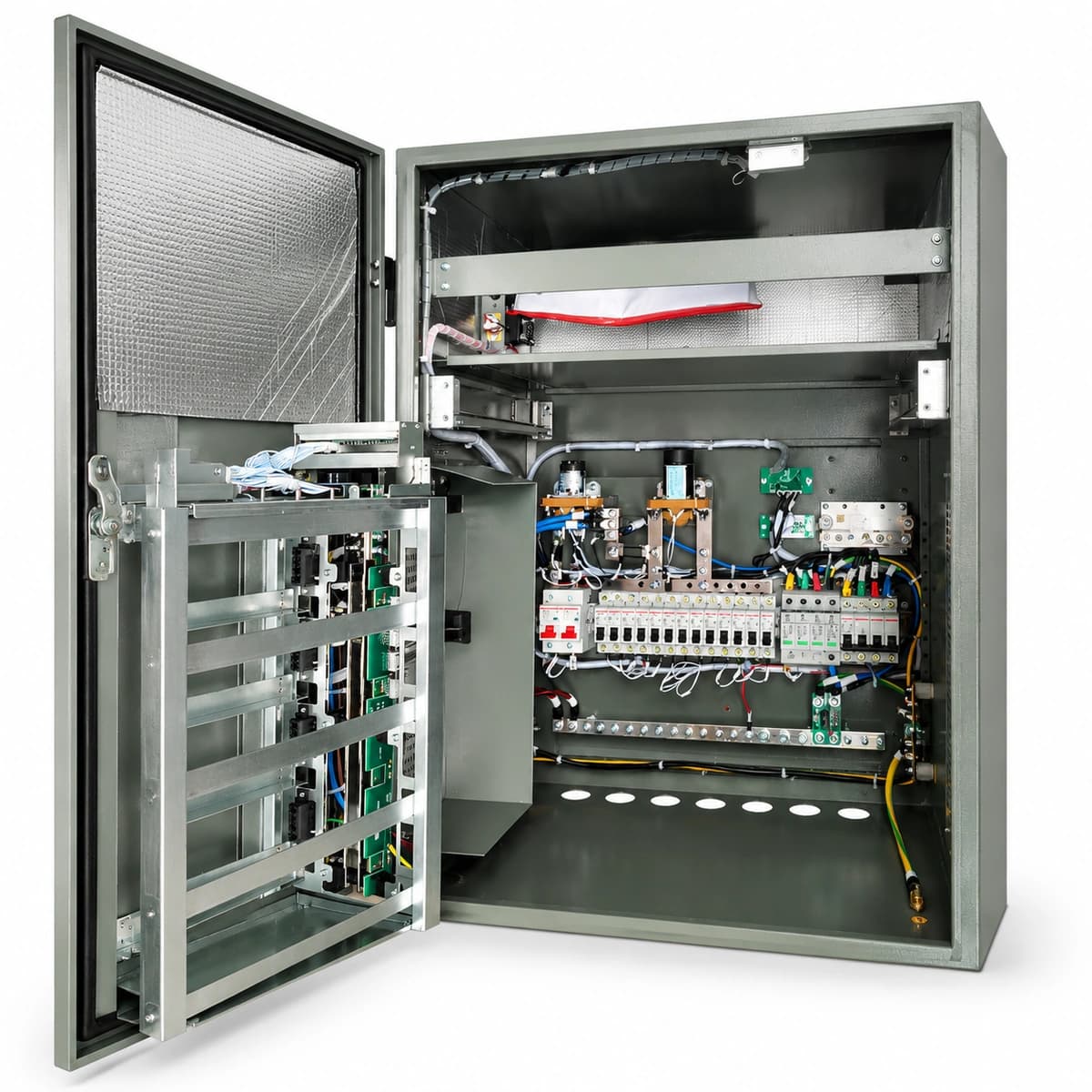

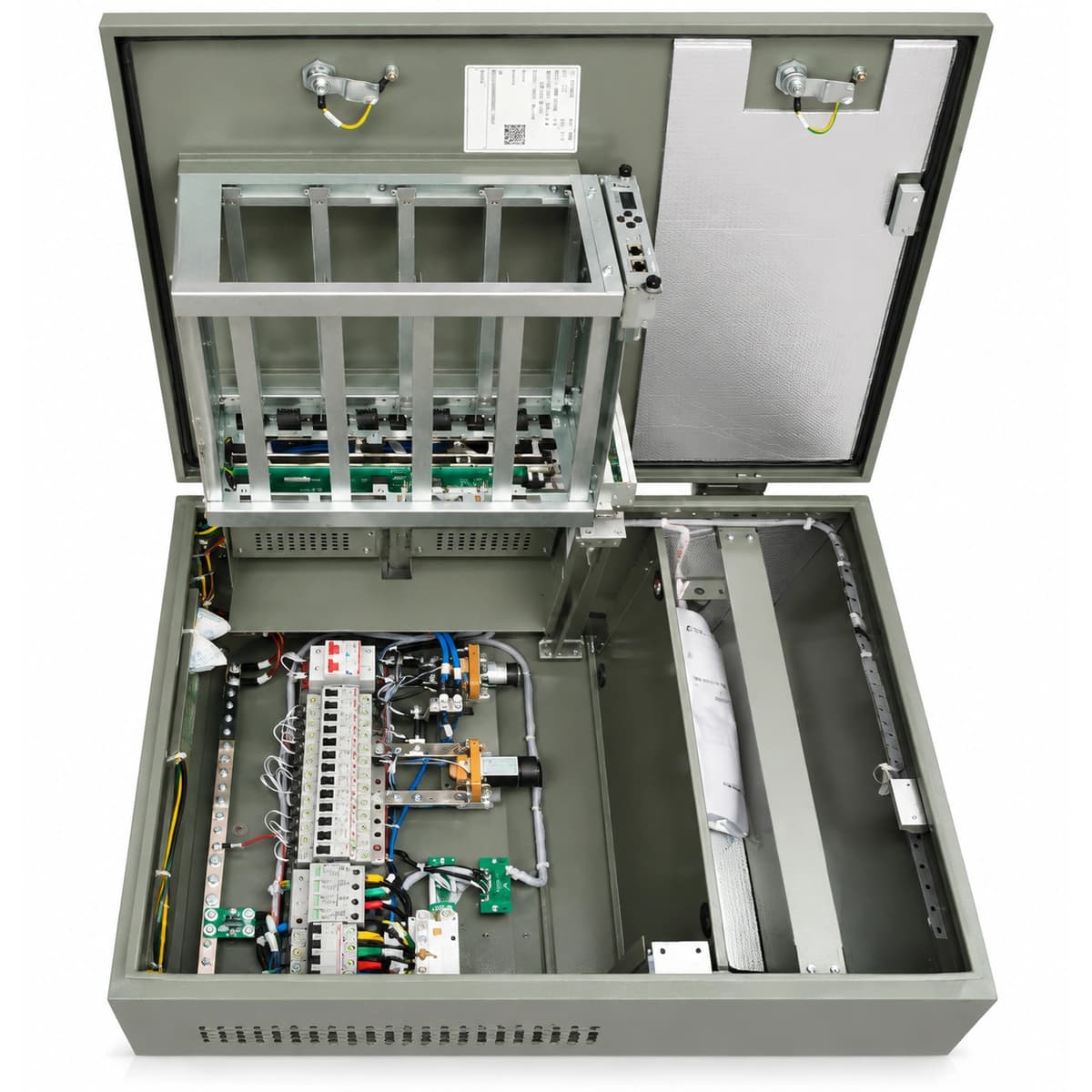

Конструктивно DUMB-4850H представляет собой металлический блок питания, внутреннее пространство которого разделено на секцию распределения переменного тока, корзину выпрямителей на 50 А, секцию дистрибуции постоянного тока и цифровой контроллер мониторинга. Выпрямительные модули оснащены активным корректором коэффициента мощности (APFC) и изолированным DC-DC преобразователем. Секция постоянного тока содержит автоматические выключатели нагрузок и предохранители АКБ с двухступенчатым контакторным отключением нагрузки (LLVD) и батарей (BLVD).
DUMB-4850H предотвращает повреждение телекоммуникационного оборудования при глубоких просадках сетевого напряжения, скачках и импульсных перенапряжениях, а также решает проблему нехватки пространства в микро-ЦОД и шкафах уличного исполнения. Двухступенчатая схема отключения LVD исключает фатальный глубокий разряд аккумуляторных батарей, а непрерывный телеметрический контроль всех автоматических выключателей предотвращает необнаруженные отключения периферийного оборудования.
Предназначена для базовых станций 4G/5G (Small Cell), узлов оптического доступа FTTx/OLT, ретрансляционных вышек радиорелейной связи, шкафов автоматики железнодорожного транспорта, подстанций распределительных электросетей и любых компактных настенных или стоечных инсталляций.
| Ключевые параметры | Значение |
|---|---|
| Максимальная емкость системы | 150 А |
| Входное напряжение AC | 90 В AC ~ 290 В AC |
| Блоки распределения питания | вход переменного тока, распределение постоянного тока и предохранители аккумуляторных батарей |
| Номинальное напряжение системы | 48 В DC |
| Диапазон рабочих температур | -40°C ~ +75°C |
| Поддержка горячей замены | Горячая замена под нагрузкой |
| Общий КПД системы | До 96.2% (высокая энергоэффективность) |
| Степень защиты оболочки (IP) | IP20 (защита от пыли в помещении) |
| Акустический шум при работе | ≤ 55 дБА (при температуре 25°C) |
| Электрическая прочность изоляции | 3000В перем. тока вход-земля |
