Устойчивое питание -48 В и изоляция доменов отказа для станций выхода подводных кабелей

1. Данные источника о кабеле Тайвань-Мацу №4 и его роли в устойчивости связи

Согласно отчету Light Reading от 18 сентября 2026 года, компания Chunghwa Telecom объявила о вводе в эксплуатацию подводного кабеля Тайвань-Мацу №4, также обозначенного в источнике как Taima No. 4. Источник сообщает, что кабель был создан с частичным государственным финансированием, стоимость составила 1,4 млрд новых тайваньских долларов, или 44 млн долларов США, а маршрут соединяет район Bali в New Taipei с Dongyin, Nangan и Juguang в округе Lienchiang. Источник указывает длину маршрута 300 км.

Источник сообщает, что проект последовал после повреждений кабелей Taima No. 2 и Taima No. 3 в феврале 2023 года, когда передача данных была нарушена почти на два месяца; в публикации указаны причины как повреждения рыболовным судном и грузовым судном. Также источник сообщает о повторных отказах этих двух кабелей в 2025 году из-за естественного ухудшения состояния. По данным Chunghwa Telecom, приведенным Light Reading, новый маршрут добавляет резервирование, а общая пропускная способность направления после ввода кабеля увеличилась до 1,9 Тбит/с.

Инженерная интерпретация этих фактов заключается в том, что физическое разнообразие маршрутов снижает зависимость от одного влажного участка кабельной системы. Однако источник не сообщает параметры силового питания подводного участка, типы оптических систем, состав терминального оборудования или требования к электропитанию станции выхода, поэтому такие характеристики нельзя выводить из публикации.

• Проверить только подтвержденные параметры проекта

• Не приписывать кабелю неподтвержденные технологии

• Разделять факты источника и инженерные выводы

2. Архитектура независимых цепей питания -48 В постоянного тока

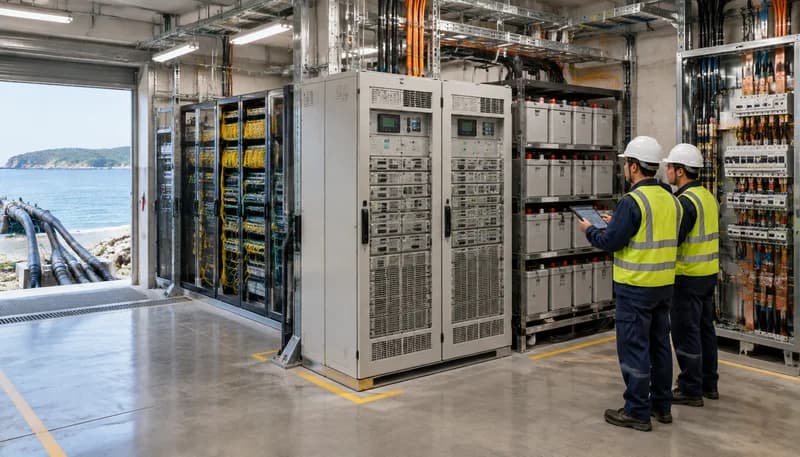

Для станции выхода подводного кабеля рекомендуется строить независимые цепи A и B преобразования переменного тока в постоянный ток. Каждая цепь обычно включает отдельный ввод переменного питания, выпрямители -48 В, распределение постоянного тока и собственный путь защиты. Такая архитектура является инженерной практикой повышения устойчивости и не является утверждением источника Light Reading о конкретной станции.

Система распределения -48 В должна обеспечивать селективное отключение аварийных участков, чтобы короткое замыкание одного потребителя не отключало весь силовой контур. Координация автоматических выключателей постоянного тока, правильное заземление, соединение защитных проводников и согласование устройств защиты от импульсных перенапряжений помогают ограничить область повреждения. Эти меры относятся к инженерным рекомендациям RICEWIND.

Особое внимание требуется уделять разделению физических путей кабелей питания, шкафов распределения и точек обслуживания. Цель состоит в уменьшении общего домена отказа между двумя независимыми энергетическими ветвями без создания ложного резервирования, когда оба пути зависят от одного скрытого элемента.

• Проверить независимость цепей A и B

• Проверить селективность защит

• Проверить схемы соединения и защиты

3. Проектирование батарейной автономии и сценариев восстановления

Расчет автономии батарей должен начинаться с измеренной критической нагрузки станции, а не с фиксированного универсального времени. Базовая логика расчета может быть представлена как требуемая емкость батареи C = I × t с последующими поправками на коэффициент старения, температуру, допустимую глубину разряда и резерв по эксплуатации. Здесь I означает ток нагрузки в амперах, а t — требуемое время поддержки в часах.

При проектировании необходимо учитывать фактический ток каждого критического потребителя, снижение емкости батарей с возрастом, влияние температуры, ограничение глубины разряда и возможность восстановления заряда после переходного режима. Сценарий запуска генератора должен включать время обнаружения отказа сети переменного тока, время запуска, стабилизацию генератора и безопасный перевод нагрузки.

RICEWIND рекомендует определять автономию через анализ рисков конкретной площадки: критические системы связи, оптическая передача, маршрутизация, управление и вспомогательные нагрузки могут иметь разные требования. Универсальная цифра автономии без анализа нагрузки, климата и эксплуатационной модели не является надежной инженерной основой.

• Измерить критическую нагрузку

• Учесть старение и температуру батарей

• Проверить сценарий запуска генератора

4. Изоляция доменов отказа оборудования станции выхода

Отказоустойчивая архитектура должна разделять домены влажной части системы и наземного оборудования, включая оптические терминалы, транспортные узлы, маршрутизаторы, системы управления, охлаждение и вспомогательные нагрузки. Разделение питания и управления позволяет локализовать неисправности и выполнять обслуживание без полного отключения связи.

Автоматические выключатели и распределительные панели постоянного тока должны иметь согласованные уровни защиты, чтобы авария одного шкафа или одной нагрузки не распространялась на общий аккумуляторный шиной контур. При проектировании следует учитывать доступность запасных компонентов, безопасные процедуры переключения и возможность технического обслуживания одной ветви при работе другой.

Рекомендации по изоляции отказов являются инженерным подходом RICEWIND и не основаны на опубликованных Light Reading данных о конкретной реализации Тайвань-Мацу №4. Источник подтверждает только общую цель повышения устойчивости маршрута связи через добавление резервного кабеля и резервных коммуникационных систем.

• Разделить критические домены нагрузки

• Проверить координацию выключателей

• Проверить процедуры обслуживания

5. Мониторинг, ввод в эксплуатацию и проверка состояния питания

Система контроля станции выхода должна измерять ток каждой питающей ветви, напряжение шин -48 В, уровень пульсаций выпрямителей, состояние изоляции, аварии заземления и параметры батарей. Измерения должны выполняться с привязкой ко времени и журналированием событий для анализа переходных процессов.

Перед приемкой рекомендуется выполнять испытания черного старта, перехода между вводами, работы резервных источников и восстановления заряда после разряда. Проверка сопротивления батарей, состояния соединений и фактической работы защитных устройств помогает подтвердить соответствие проектной логике без предположений о результатах заранее.

RICEWIND не приписывает перечисленным проверкам конкретные пункты стандартов или результаты испытаний, поскольку источник Light Reading не содержит таких данных. Методы контроля должны выбираться с учетом проекта, оборудования и требований оператора.

• Записать параметры всех ветвей питания

• Провести приемочные переключения

• Проверить журналы аварий

6. Практическая структура решений оператора и аудит по этапам

Оператору следует принимать решения по питанию станции выхода через последовательность оценки: определить критические нагрузки, построить карту отказов, проверить независимость цепей A и B, оценить батарейную автономию и подтвердить способность восстановления после потери внешнего питания. Такой подход помогает направлять инвестиции на реальные уязвимости, а не только на увеличение количества оборудования.

Фазовый аудит RICEWIND может включать первичную проверку однолинейных схем, измерение нагрузок, анализ состояния батарей, проверку защиты постоянного тока, испытания переходных режимов и подготовку плана улучшений. Приоритет следует отдавать устранению общих точек отказа и повышению эксплуатационной наблюдаемости.

Для консультаций по инженерному анализу питания станций выхода подводных кабелей используйте RICEWIND: ricewind.com, Email: lee@ricewind.com, WhatsApp: +86 17621197907. Команда RICEWIND рассматривает вопросы архитектуры -48 В, резервирования питания и эксплуатационного аудита с учетом конкретных условий объекта.

• Создать карту отказов

• Провести поэтапный аудит

• Зафиксировать план улучшений
