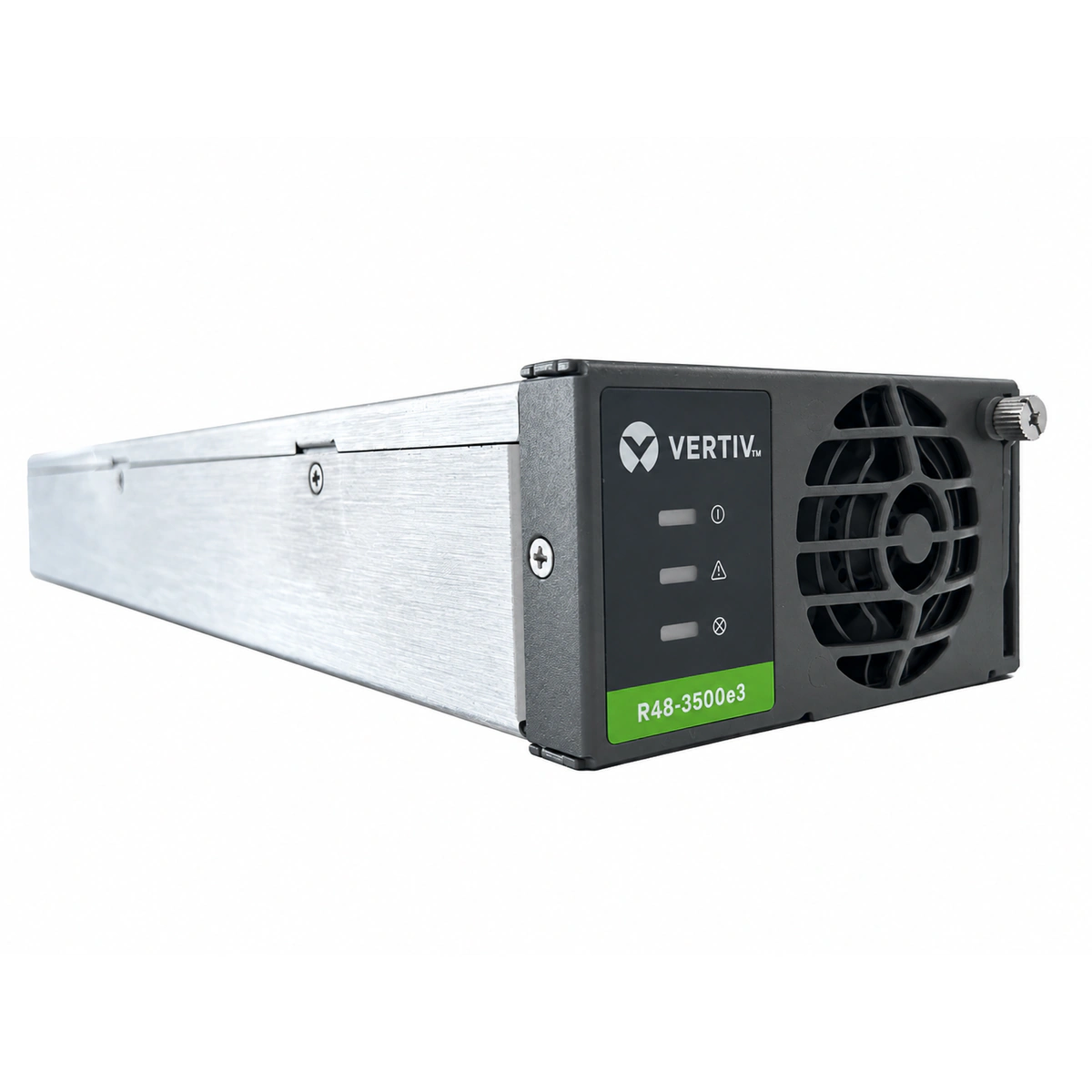

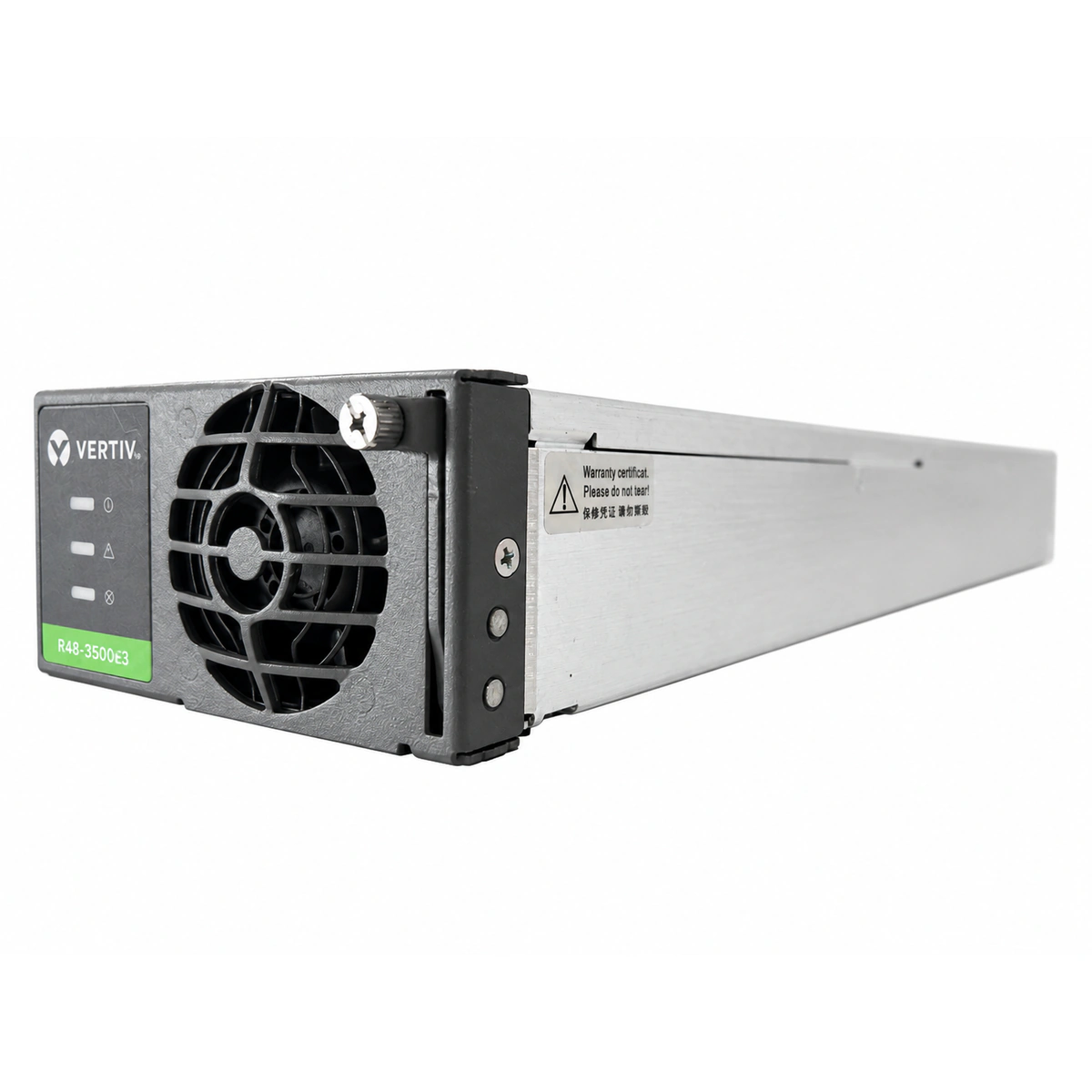

Le Vertiv R48-3500E3 est un module redresseur CA/CC à découpage à très haut rendement conçu pour les sites télécoms haute densité et les centres de données d'entreprise. Doté d'une topologie résonnante en pont complet avancée et d'un contrôle numérique par DSP, il prend en charge une entrée de 85V à 300V CA, délivrant une puissance nominale de 3500W à -48V CC avec un rendement de classe Titanium allant jusqu'à 96,5 %, un partage de charge actif autonome et une connectivité remplaçable à chaud.
Besoin de confirmer un modèle, une spécification ou une configuration de projet ? Notre équipe peut vous répondre par e-mail ou par téléphone.

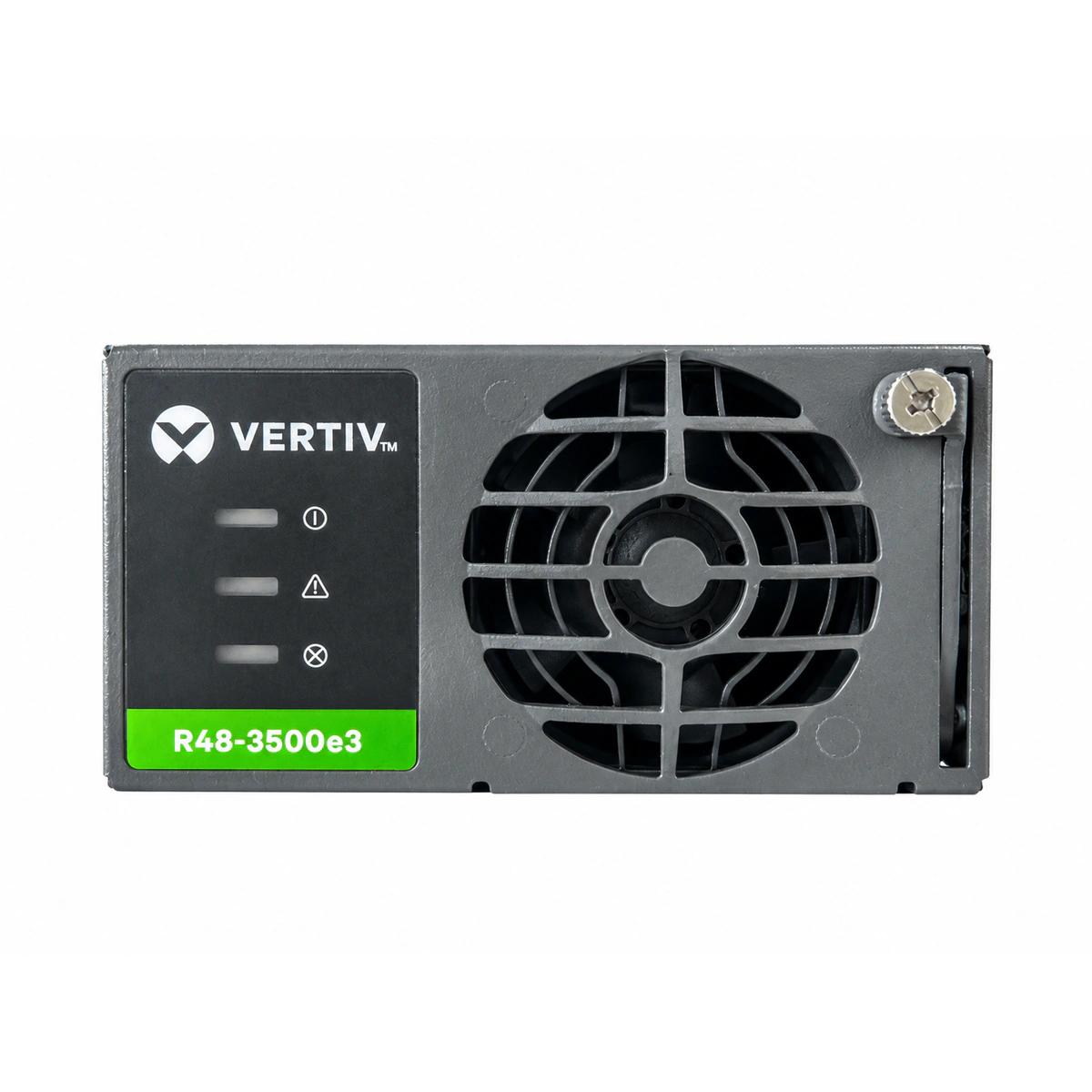

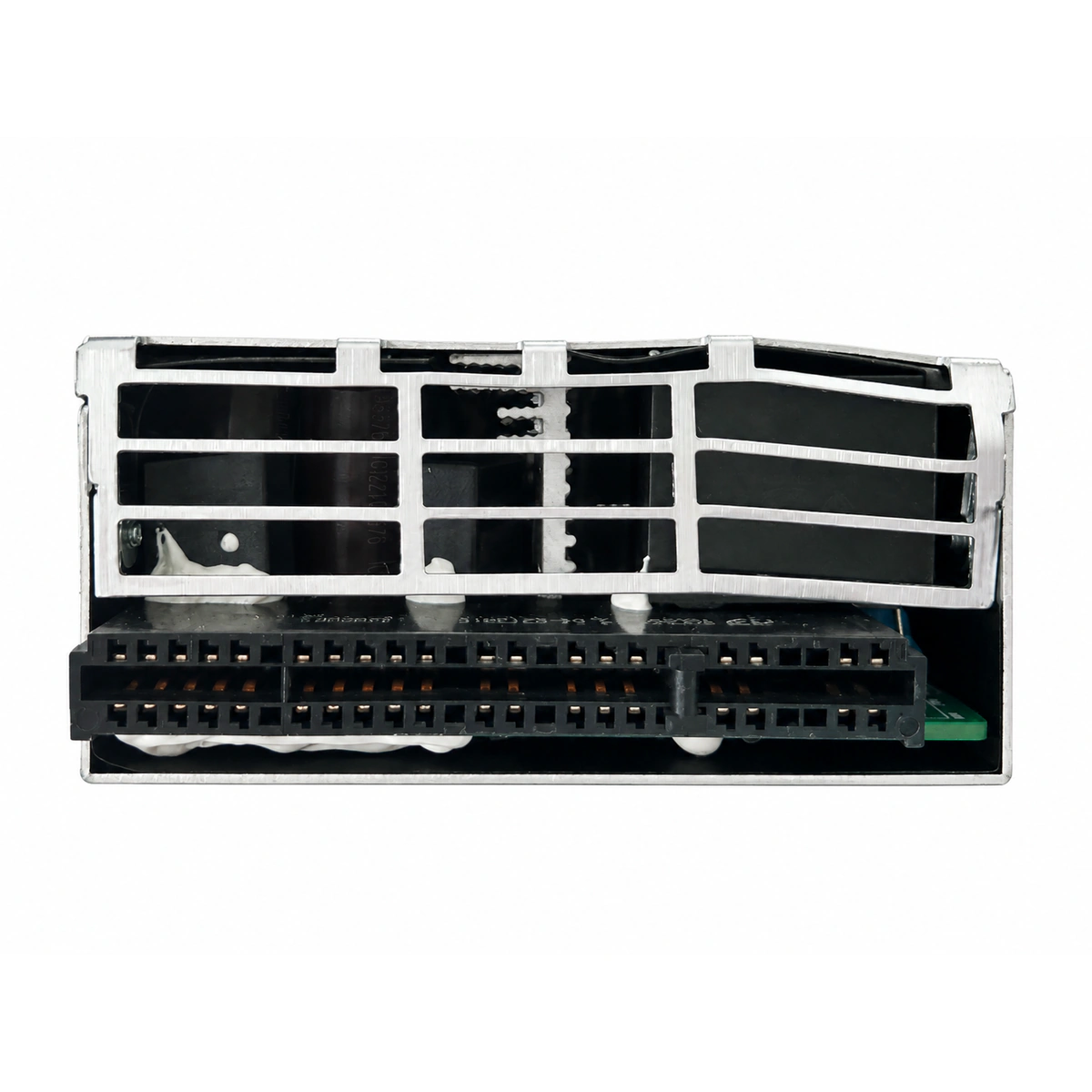

Une unité de conversion d'énergie au format 1U remplaçable à chaud, intégrant un étage de correction active du facteur de puissance (APFC), un pont résonnant haute fréquence, une télémétrie gérée par DSP et un ventilateur de refroidissement axial à vitesse variable avec connecteurs arrière aveugles (blind-mate).
Atténue les pertes électriques et thermiques excessives des ateliers d'énergie CC existants, protège contre les interruptions de service lors des creux et surtensions sévères du réseau électrique, et élimine les goulots d'étranglement de capacité d'alimentation dans les baies télécoms 19 pouces à espace restreint.
Centres de commutation macro et small cells 5G/4G, nœuds d'edge computing, baies d'alimentation -48V CC de centres de données d'entreprise, réseaux de transport et sous-stations de distribution d'énergie automatisées.
| Caractéristiques principales | Valeur |
|---|---|
| Puissance nominale de sortie | Puissance de sortie élevée de 3500 W |
| Courant nominal de sortie | 67.3 A (Courant max à 58 V CC) |
| Efficacité de conversion | ≥ 96.2% |
| Facteur de puissance en sortie (FP) | ≥ 0,99 (Distorsion harmonique ultra-faible THD < 5 %) |
| Architecture de refroidissement | Ventilateur variable intégré contrôlé par température (faible bruit) |
| Tension de sortie CC | -48Vcc (-42V ~ -58V) |
| Tension d'entrée CA | 85V AC ~ 300V AC (nominal 200V~250V AC) |
| Plage de température de fonctionnement | -40°C to +75°C |
