EltekModèle: Eltek Smartpack R Controller
Contrôleur Eltek Smartpack R - Unité centrale de surveillance en rack 1U (242100.120)
L'Eltek Smartpack R (242100.120) est une unité centrale de supervision autonome en rack 1U de classe opérateur, conçue pour les systèmes d'alimentation CC pour télécommunications, fonctionnant sur une plage d'entrée ultra-large de 18 V à 60 V CC et exploitant un bus CAN entièrement numérisé pour piloter les redresseurs, les batteries et les communications réseau multi-protocoles.
Demandez votre devis technique et commercial
Besoin de confirmer un modèle, une spécification ou une configuration de projet ? Notre équipe peut vous répondre par e-mail ou par téléphone.
Un accompagnement clair, du choix à la livraison
360°Support technique
N+Engagement de service
3Étapes de livraison
100%Satisfaction client
- Facteur de forme physique et montage
- Montage sur rail DIN ou module enfichable en châssis
- Interface d'affichage
- Écran LCD à haut contraste + touches de navigation
- Bus de contrôle et partage de courant
- Bus système interne haute vitesse CAN tout-numérique
- Interface de télégestion réseau
- Ethernet RJ45 (Protocoles Web/SNMP/Modbus pris en charge)
- Fonction d'entretien intelligent de batterie
- Équilibrage intelligent des batteries, compensation de température et test de décharge
- Canaux d'interfaces d'E/S
- Ports de capteurs et contacts secs programmables multi-canaux
Description de l'équipement
Description de l'équipement

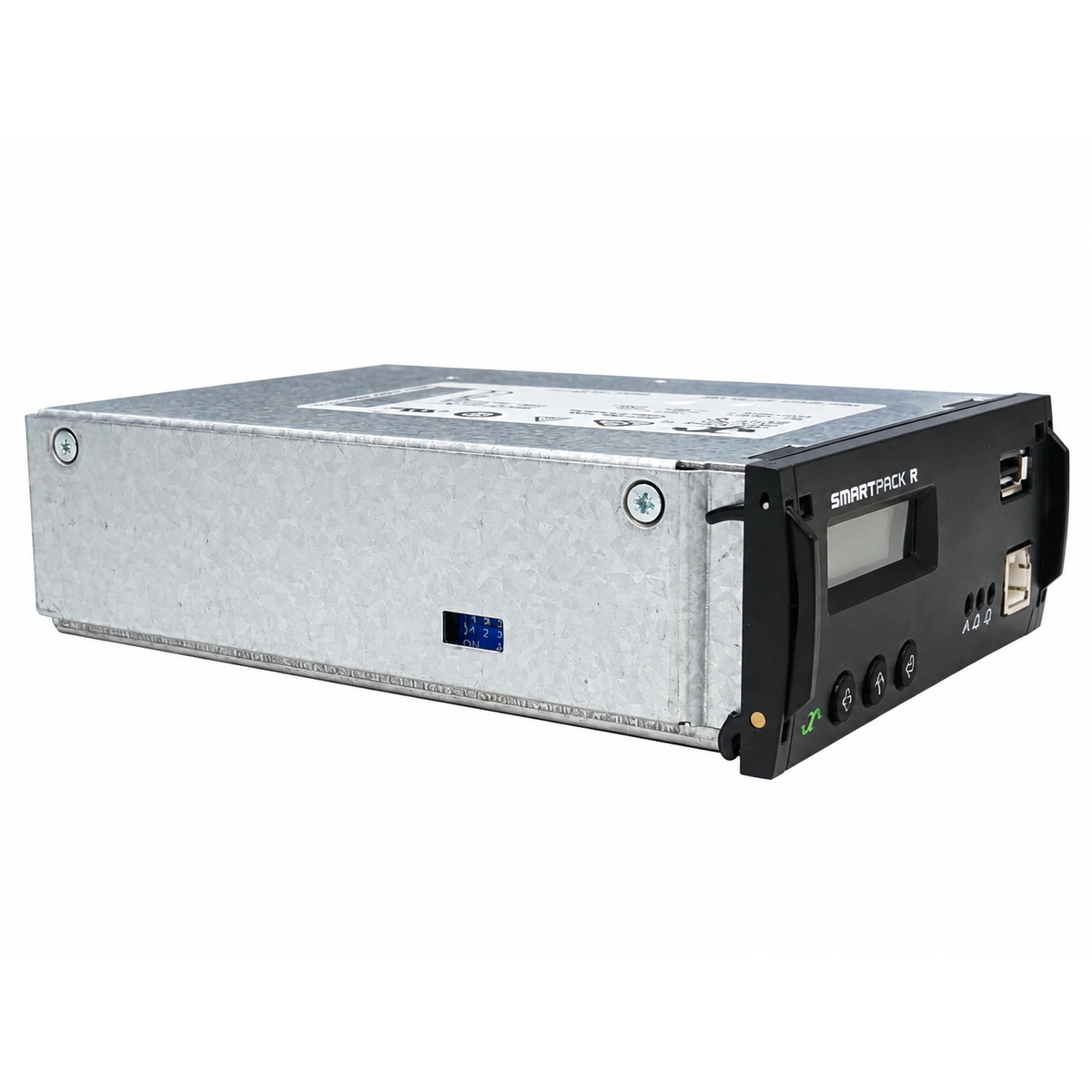

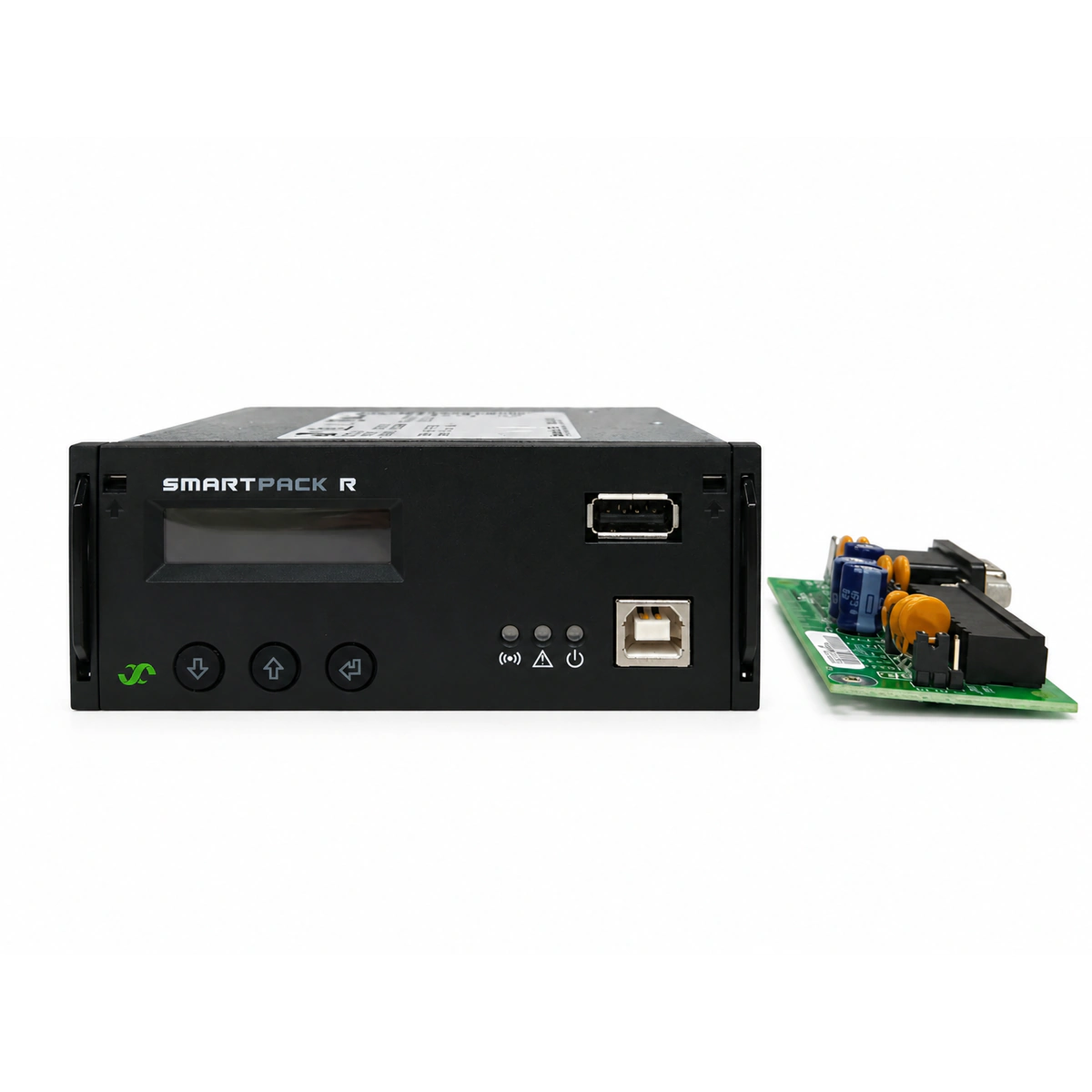

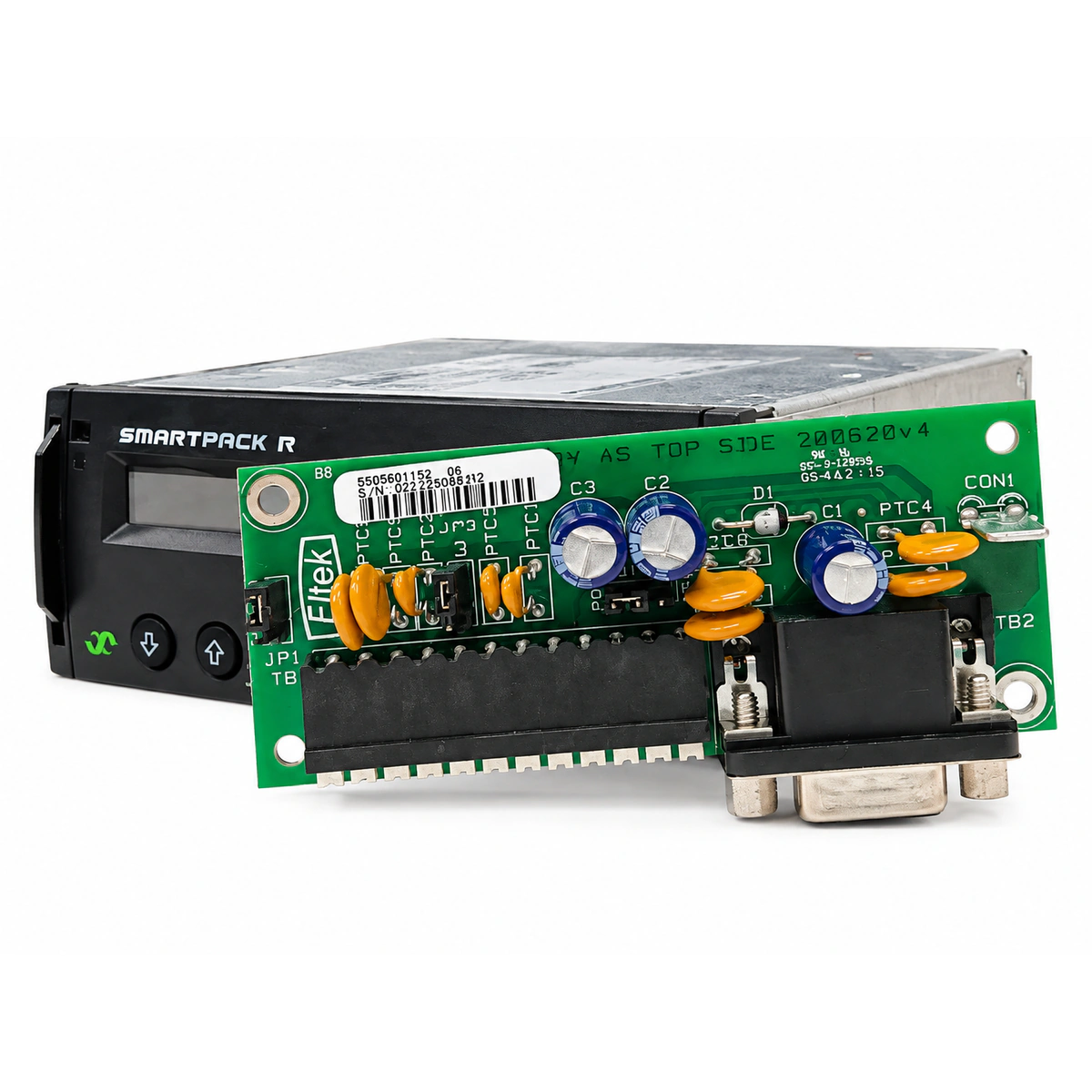

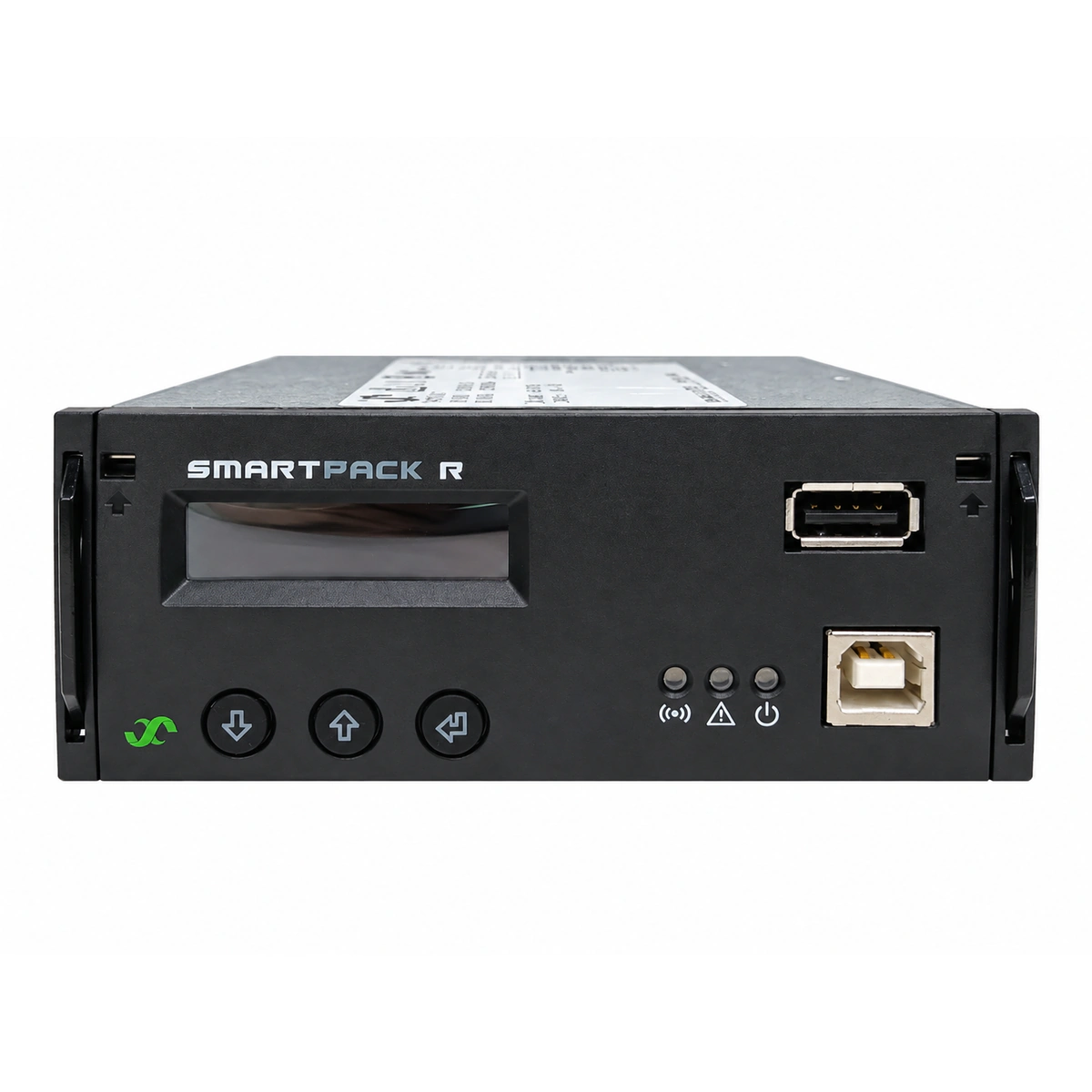

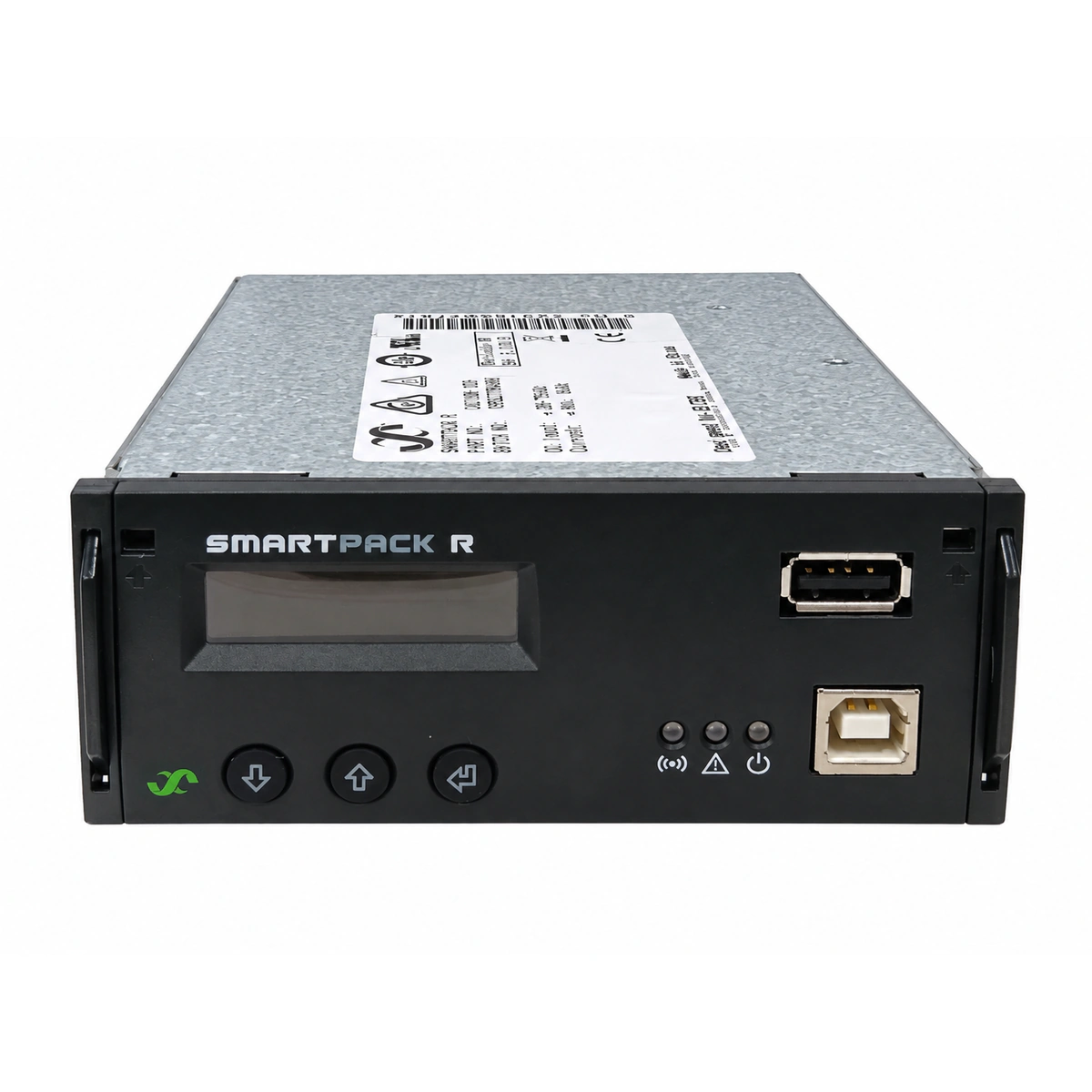

Le Smartpack R est un contrôleur de supervision autonome au format châssis 1U pour systèmes d'alimentation CC critiques. Équipé d'un processeur industriel, d'un clavier tactile à 3 touches et d'un écran rétroéclairé en face avant, sa face arrière comprend des interfaces de bus CAN, un port Ethernet 10/100M, des sorties relais configurables et des entrées analogiques pour une gestion complète de la baie CC.
Problématique traitée
Élimine les contraintes d'emplacement en fond de panier des contrôleurs modulaires, résout la complexité de gestion des pièces détachées multi-tensions (une seule référence pour les réseaux 24 V et 48 V), lève les barrières d'intégration des protocoles réseau et prévient les défaillances critiques de batterie grâce à des algorithmes avancés de gestion du cycle de vie.
Cibles et cas d'usage
Centres de commutation télécoms (central offices), stations de base mobiles 4G/5G, locaux d'alimentation pour la signalisation ferroviaire et le contrôle de traction, sous-stations de réseaux intelligents (smart grid) et baies edge computing d'entreprise critiques.
Points forts
- Plage de fonctionnement ultra-large de 18 V à 60 V CC, rétrocompatible avec les configurations nominales 24 V et 48 V
- Châssis 19 pouces 1U standard pour un montage indépendant sans occuper d'emplacements redresseurs
- Bus CAN numérique haute vitesse assurant un partage de charge autonome à la milliseconde et la télémétrie des redresseurs
- Suite industrielle de gestion des batteries avec charge d'égalisation automatique, compensation thermique et tests de décharge contrôlés
Spécifications techniques
| Caractéristiques principales | Valeur |
|---|---|
| Interface d'affichage | Écran LCD à haut contraste + touches de navigation |
| Bus de contrôle et partage de courant | Bus système interne haute vitesse CAN tout-numérique |
| Interface de télégestion réseau | Ethernet RJ45 (Protocoles Web/SNMP/Modbus pris en charge) |
| Fonction d'entretien intelligent de batterie | Équilibrage intelligent des batteries, compensation de température et test de décharge |
| Canaux d'interfaces d'E/S | Ports de capteurs et contacts secs programmables multi-canaux |
| Tension de service CC | Alimentation large tension 18V DC ~ 60V DC |
| Facteur de forme physique et montage | Montage sur rail DIN ou module enfichable en châssis |
| Plage de température de fonctionnement | -40°C to +65°C |
Applications
01
Surveillance de l'alimentation CC et télémétrie distante pour stations de base cellulaires distribuées
02
Systèmes d'alimentation auxiliaire critiques pour la signalisation et les postes de commande ferroviaires
03
Infrastructures d'automatisation de sous-stations et d'alimentation de communication
04
Répéteurs distants sans surveillance, liaisons faisceaux hertziens et stations terriennes de télécommunication par satellite
