Question 1

¿Cuáles son las especificaciones eléctricas principales, la tolerancia de tensión de entrada y los niveles de eficiencia del módulo rectificador ZTE ZXD3000 (ZTE-REC-ZXD3000-60A)?

Accepted Answer

El ZTE ZXD3000 es un rectificador de telecomunicaciones de alta densidad en formato 1U que suministra una potencia nominal de salida de 3000W y una corriente de salida continua de 60A a un valor nominal de -48VDC (ajustable de -42VDC a -58VDC). Cuenta con un rango de entrada de CA ultraamplio de 85VAC a 295VAC, entregando su capacidad total de 3000W entre 176VAC y 295VAC (con reducción lineal de potencia desde 176VAC hasta 85VAC). Desarrollado con PFC activo y topologías de conmutación suave (soft-switching), alcanza un factor de potencia ≥0,99, THD ≤5 % y una eficiencia de conversión pico del 96,5 % (≥96 % nominal), minimizando drásticamente la disipación térmica y el PUE operativo en centrales de conmutación y centros de datos perimetrales (edge).

Question 2

¿Cómo se integra el ZXD3000 en los subracks de energía y cuáles son sus capacidades de conexión en caliente e intercambio activo de carga?

Accepted Answer

Diseñado en un formato 1U ultracompacto (41,5 mm de alto x 132 mm de ancho x 300 mm de profundidad), el ZXD3000 se integra de manera nativa en los subracks de energía de la serie ZXDU68 de ZTE (como ZXDU68 S601 y ZXDU68 B201), así como en bastidores de distribución de CC de alta densidad a -48V estándar. Ofrece verdadera capacidad de conexión en caliente bajo tensión (hot-plugging) y compartición de corriente digital activa e inteligente con una desviación de desbalance inferior a ±5 % entre módulos paralelos. Equipado con comunicación por bus CAN de alta velocidad, se interconecta dinámicamente con la Unidad de Supervisión Central (CSU) para direccionamiento automático, telemetría en tiempo real, ajuste remoto de voltaje y límite de corriente, y programación modular inteligente del modo reposo para optimizar la eficiencia con cargas reducidas.

Question 3

¿Qué mecanismos de protección y normas de robustez ambiental garantizan la confiabilidad del ZXD3000 en condiciones extremas?

Accepted Answer

El ZXD3000 está reforzado para entornos críticos severos, operando en un rango de temperatura ambiente de -40°C a +75°C (suministrando la potencia completa de 3000W hasta +55°C, con reducción térmica lineal hasta +75°C). La refrigeración se gestiona mediante un ventilador interno de CC sin escobillas (brushless) con control inteligente de velocidad y flujo de aire de adelante hacia atrás. La protección eléctrica incluye desconexión por sobretensión/subtensión de entrada de CA con histéresis, enclavamiento por hardware ante sobretensión de salida, autorrecuperación tras cortocircuito o sobrecorriente de salida y apagado por sobretemperatura. El puerto de CA cumple con los estándares de inmunidad contra sobretensiones IEC 61000-4-5, respaldando un MTBF demostrado superior a 300.000 horas operativas.

Especificaciones clave	Valor
Tensión de entrada CA	85VAC ~ 295VAC
Tensión nominal de salida CC	-42VDC ~ -58VDC (Rated -48VDC)
Corriente nominal de salida	60A
Capacidad nominal de salida	3000W
Eficiencia de conversión	≥96% (Peak 96.5%)
Dimensiones físicas exteriores	41.5mm x 132mm x 300mm (1U compact high-density design)

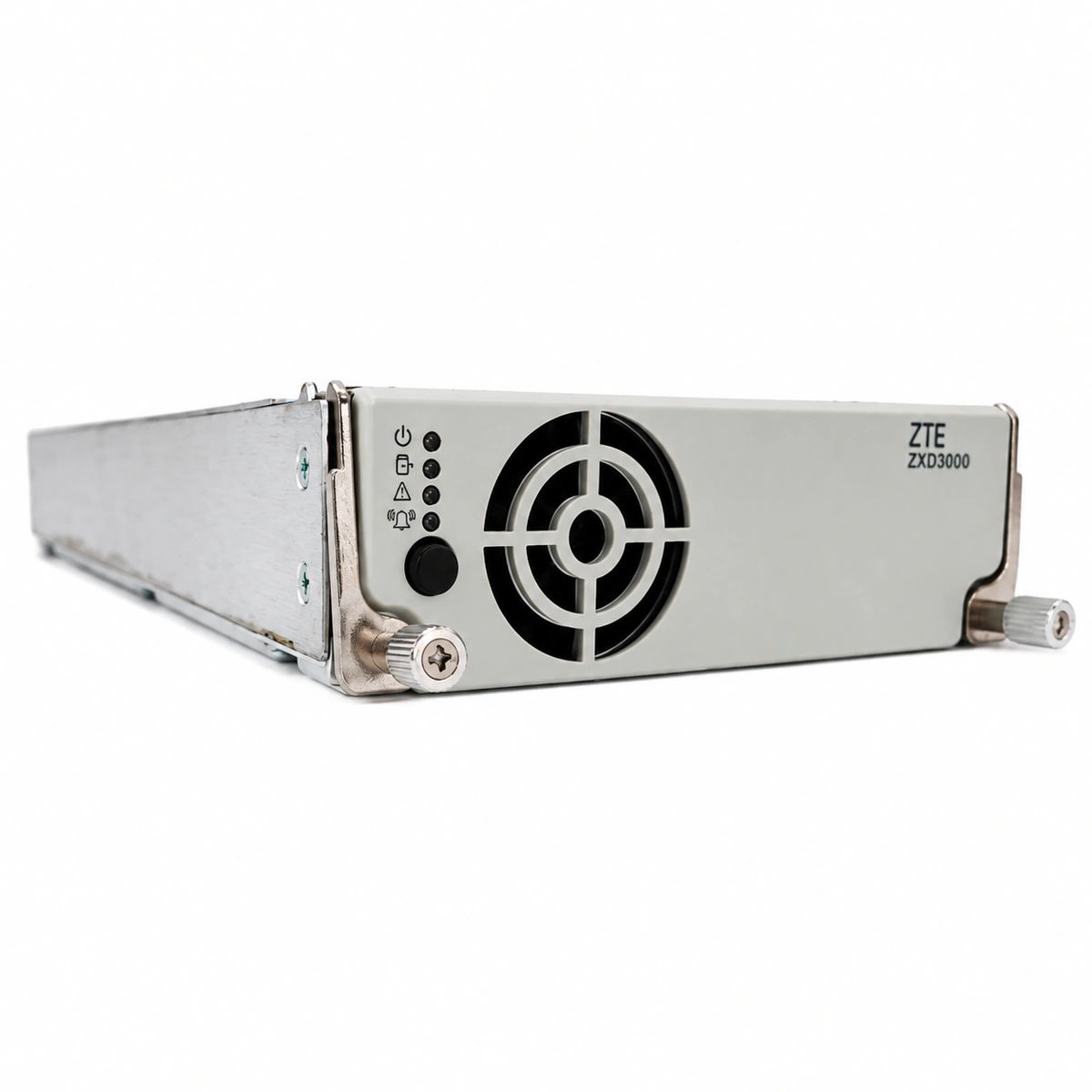

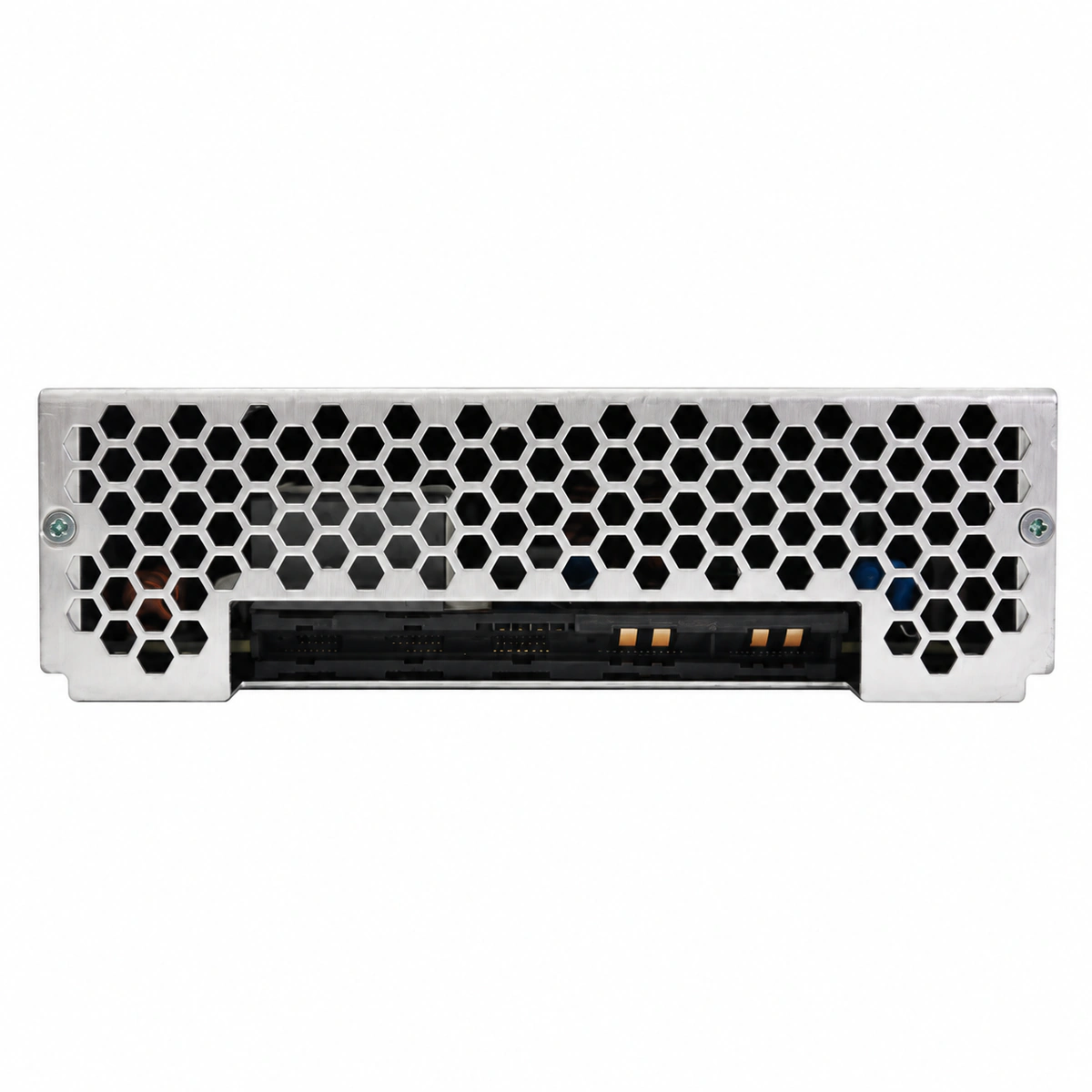

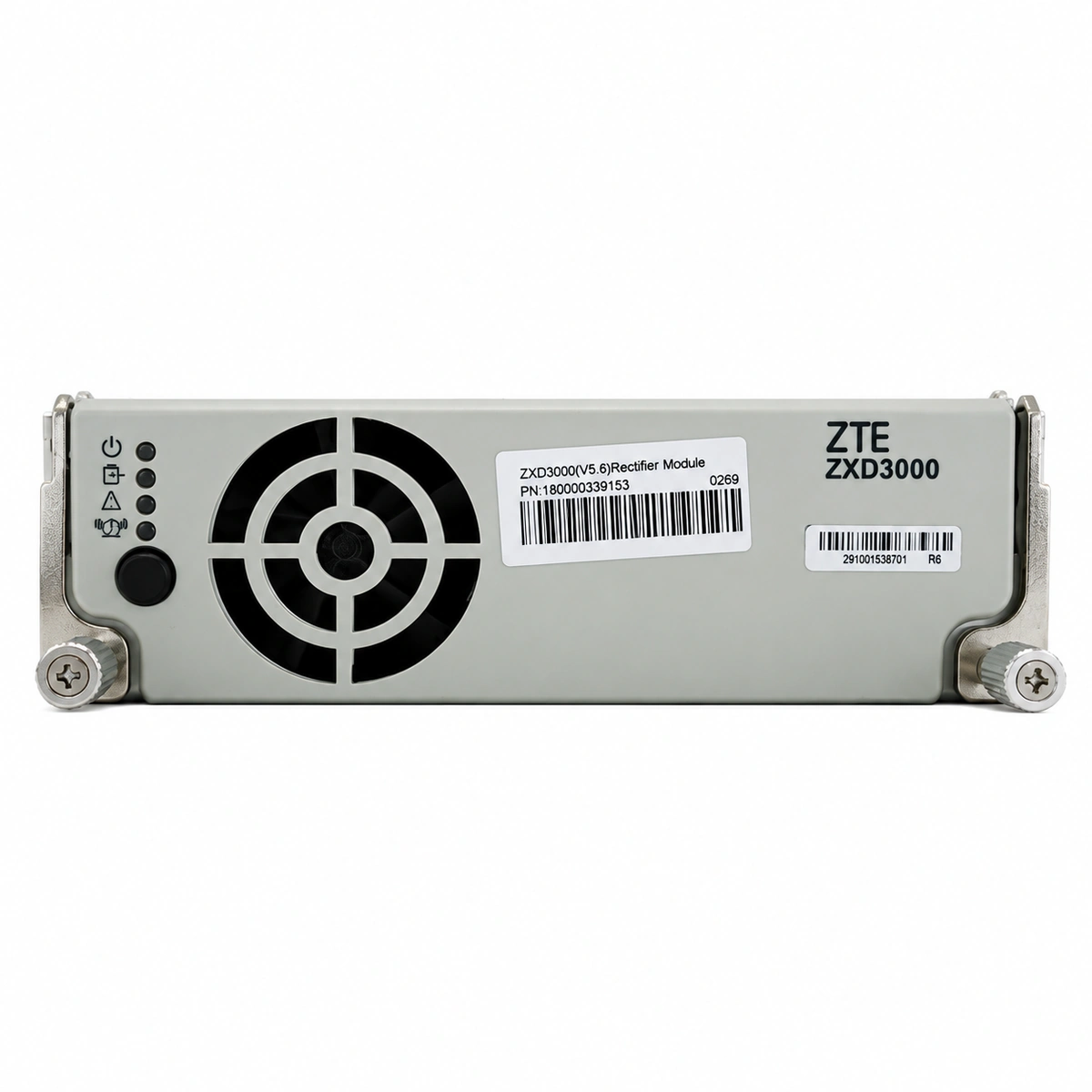

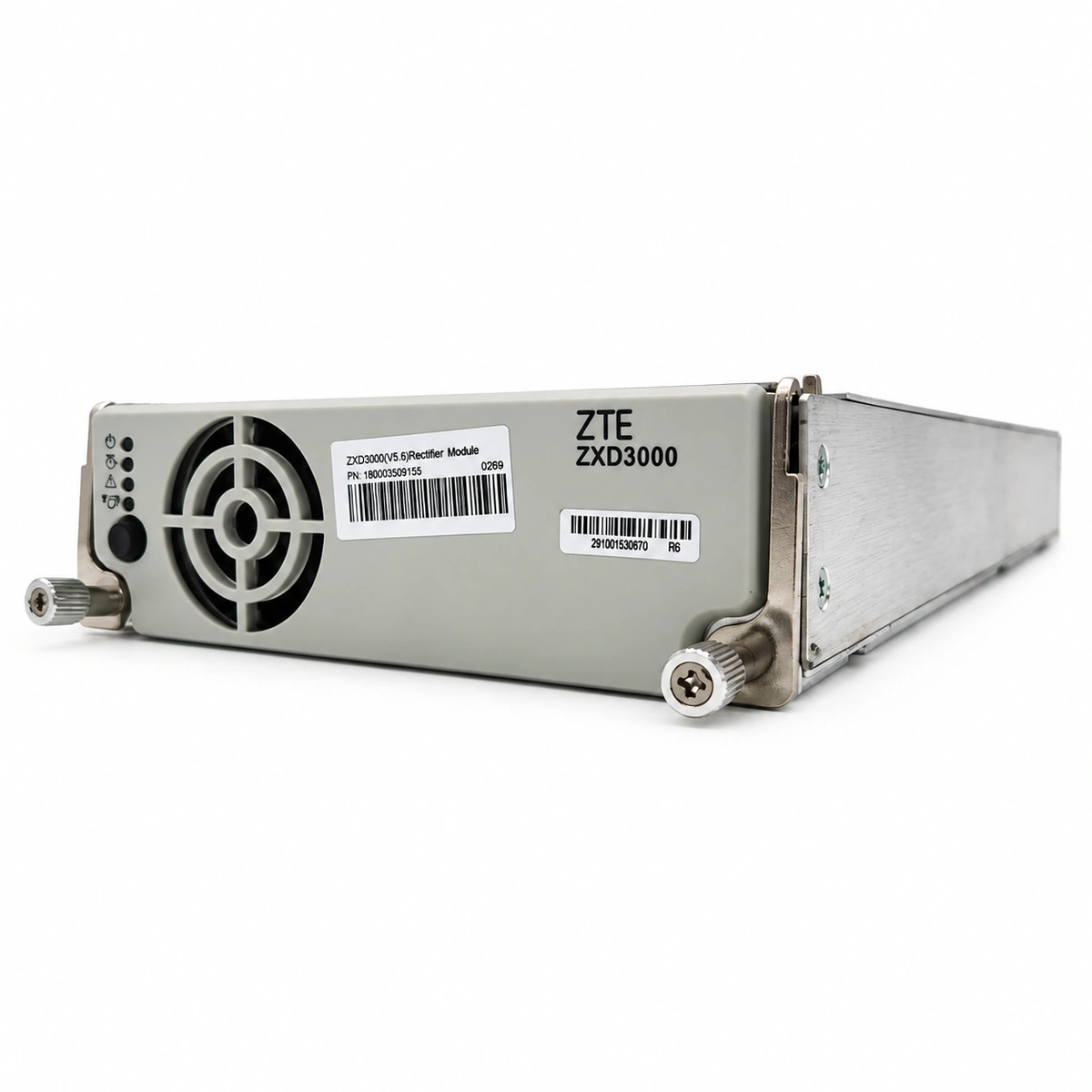

Módulo rectificador de telecomunicaciones de alta eficiencia ZTE ZXD3000 -48V 60A 3000W

Descripción del producto

Descripción del producto

Problema que resuelve

A quién se dirige y ámbito de aplicación

Ventajas principales

Especificaciones técnicas

Aplicaciones

Sitios macro de telecomunicaciones y distribución interior

Instalaciones de agregación y edge computing

Transporte ferroviario y centros de control industrial

Preguntas frecuentes
