Question 1

¿Cuáles son las especificaciones electroópticas principales, la cuadrícula de longitudes de onda y el balance de enlace óptico del ZTE 100G LWDM QSFP28 (SM-10KM-LWDM-100GE-C)?

Accepted Answer

Conforme con IEEE 802.3ba 100GBASE-LR4 y la arquitectura LWDM, este transceptor utiliza un transmisor láser EML enfriado de 4 canales y una matriz de fotodetectores PIN. Al operar en la cuadrícula LAN-WDM de 800 GHz (1295,56 nm, 1300,05 nm, 1304,58 nm y 1309,14 nm), minimiza las penalizaciones por dispersión cromática. Ofrece una potencia óptica de emisión por carril entre -4,3 dBm y +4,5 dBm, una sensibilidad de recepción (OMA) de hasta -8,6 dBm y proporciona un balance de enlace mínimo de 6,3 dB sobre 10 km de fibra monomodo estándar G.652 (SMF). Alimentado con una tensión nominal de 3,3 V, el consumo máximo de energía se mantiene estrictamente por debajo de 3,5 W (Clase 4), y cuenta con monitorización óptica digital (DOM/DDM) por I2C conforme a SFF-8636.

Question 2

¿Cómo se adapta este módulo a los enrutadores de núcleo ZTE ZXR10 y es interoperable/combinable con ópticas 100G LR4 estándar de terceros?

Accepted Answer

El ZTE SM-10KM-LWDM-100GE-C cuenta con un microcódigo optimizado compatible con los enrutadores de núcleo de las series ZTE ZXR10 9900/9900E, las pasarelas multiservicio M6000-S y los conmutadores de centros de datos de alta densidad 5960. Admite conexión en caliente (hot-swap) y puede combinarse en la misma tarjeta de línea (por ejemplo, 36x100GE) junto con transceptores SR4, CWDM4 o PSM4 sin interferencias en los puertos, respaldado por una protección de distribución de corriente a nivel de chasis. Ópticamente, dado que su espaciado de canales LAN-WDM coincide exactamente con IEEE 100GBASE-LR4, se interconecta de forma fluida con ópticas LR4/LWDM de terceros en conmutadores Cisco, Huawei o Juniper a través de fibra G.652.

Question 3

¿Qué protecciones térmicas, de fiabilidad y ESD/EMI incorpora el SM-10KM-LWDM-100GE-C para despliegues de alta densidad?

Accepted Answer

Diseñado para entornos de telecomunicaciones y centros de datos, el módulo opera en un rango de temperatura de carcasa de 0 °C a +70 °C. Integra controles internos de enfriador termoeléctrico (TEC) combinados con una carcasa metálica de alta conductividad térmica para estabilizar la temperatura de unión del láser EML y evitar la deriva de longitud de onda, incluso en chasis 1RU de 36 puertos totalmente cargados con flujo de aire restrictivo. Su interfaz eléctrica cumple con IEEE 802.3ba Anexo 83E (CAUI-4), con protección ESD reforzada (4 kV por contacto, 8 kV en el aire) y un diseño de zinc fundido con apantallamiento EMI conforme a FCC Clase B. Su MTBF calculado supera las 2.000.000 de horas para un enrutamiento continuo de clase portadora.

Especificaciones clave	Valor
Factor de forma físico y montaje	QSFP28
Velocidad de transmisión de datos	100 Gbps
Longitud de onda central	1310 (LAN-WDM 4 bands) nm
Alcance máximo de transmisión	10 km
Tipo de fibra óptica	Single-Mode Fiber (SMF) (SMF)
Tipo de conector óptico	Duplex LC Connector
Consumo de potencia típico	< 3.5 W
Rango de temperatura de operación	0°C ~ +70°C

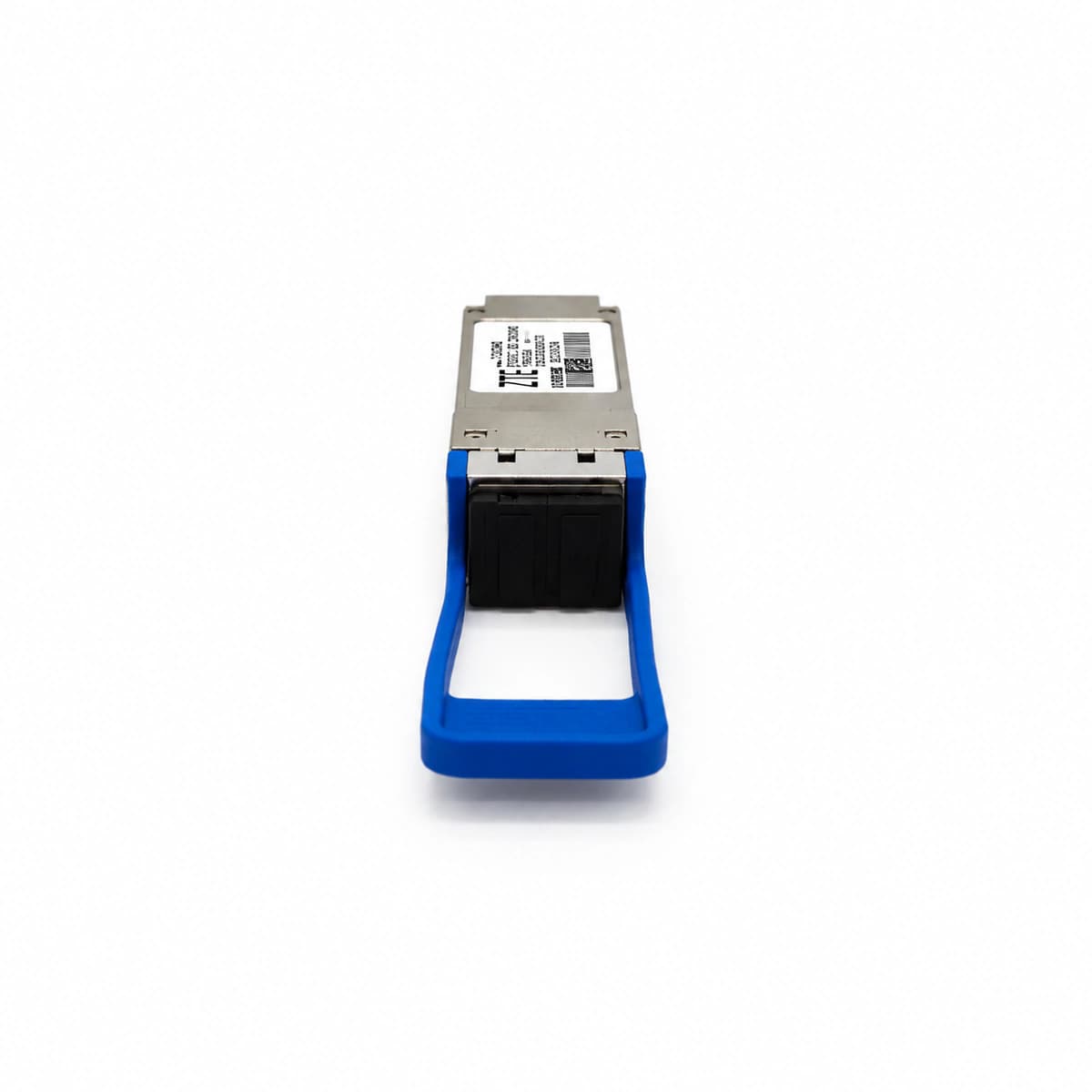

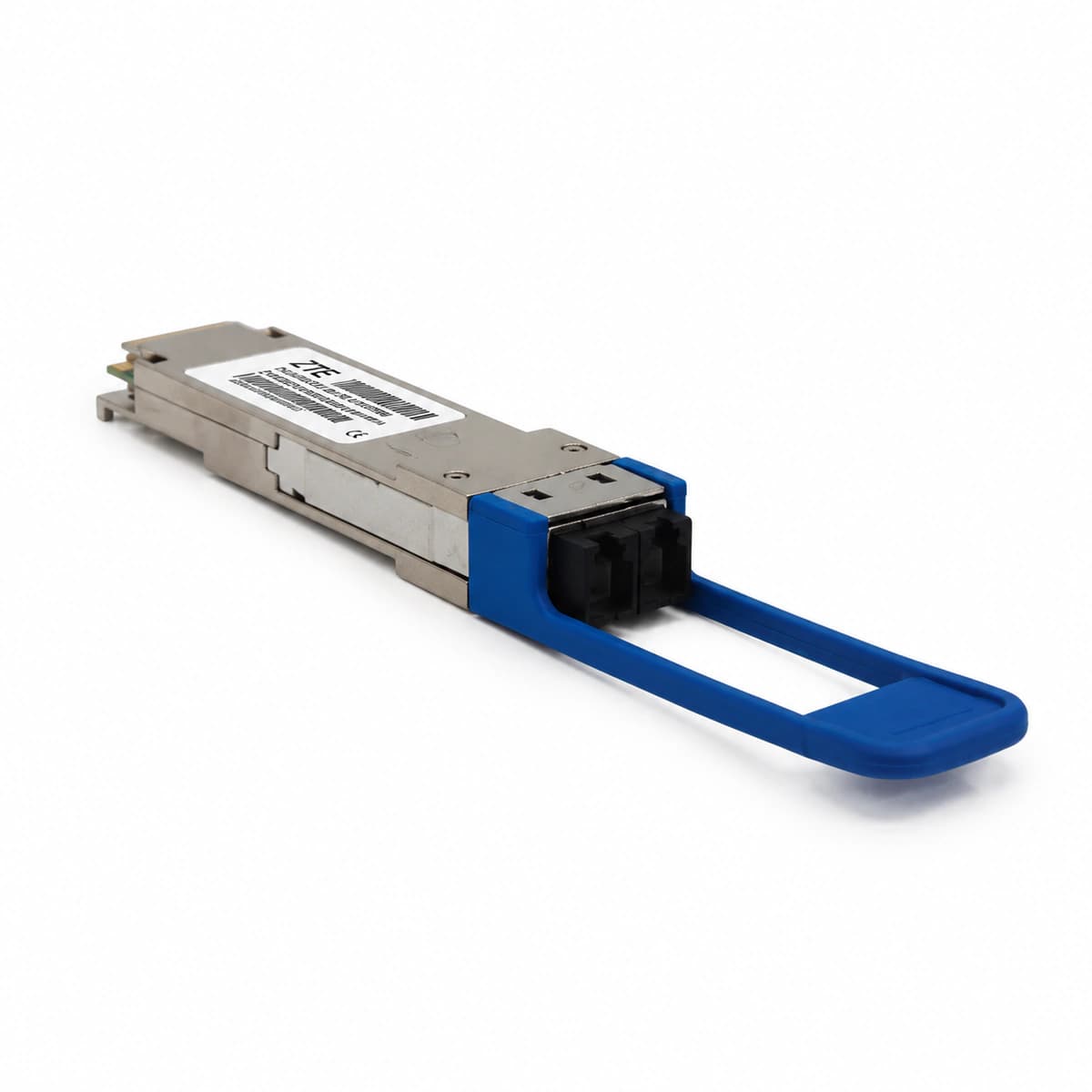

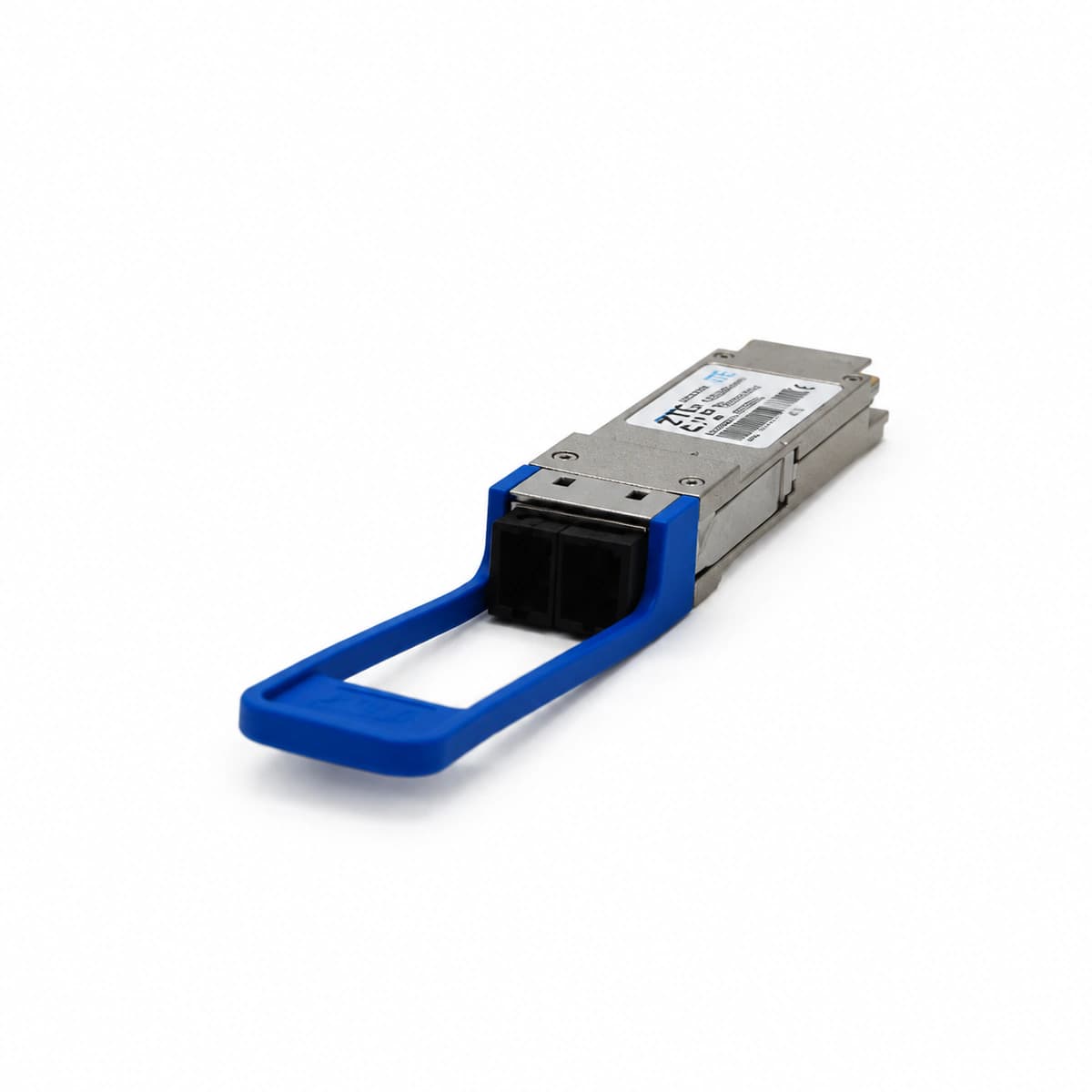

Módulo transceptor óptico monomodo QSFP28 ZTE 100GE LWDM 10km

Descripción del producto

Descripción del producto

Problema que resuelve

A quién se dirige y ámbito de aplicación

Ventajas principales

Especificaciones técnicas

Aplicaciones

Redes de transporte metropolitano 5G

Enrutamiento de núcleo en centrales telefónicas (Central Office) de operadores

Agregación de núcleo en centros de datos a hiperescala

Preguntas frecuentes
