Question 1

¿Cuáles son el rendimiento de reenvío a velocidad de cable, las especificaciones ópticas y los parámetros de potencia de la tarjeta uplink 10GE Huawei H802EX2?

Accepted Answer

La tarjeta Huawei H802EX2 proporciona dos puertos ópticos 10GE estándar (compatibles con interfaces XFP/SFP+ según la revisión de hardware), totalmente conformes con las normas IEEE 802.3ae, ofreciendo una conmutación bidireccional sin bloqueo a velocidad de cable de 20 Gbps. Admite módulos ópticos 10GBASE-SR (850 nm, hasta 300 m), 10GBASE-LR (1310 nm, 10 km), 10GBASE-ER (1550 nm, 40 km), 10GBASE-ZR (80 km), así como CWDM/DWDM. Alimentada a través del bus backplane de -48V CC mediante convertidores CC-CC integrados de alta eficiencia, la tarjeta presenta un consumo estático de ~16 W y una potencia máxima en plena carga inferior a 25 W, minimizando sustancialmente la disipación térmica y el OPEX en redes de distribución óptica de alta densidad.

Question 2

¿Cómo garantizan la tolerancia térmica, la protección contra sobretensiones y el diseño térmico de la H802EX2 una disponibilidad de nivel operador del 99,999 % en emplazamientos exteriores y exigentes?

Accepted Answer

Diseñada con componentes de grado industrial, la H802EX2 soporta un rango de temperatura operativa de -40 °C a +65 °C, garantizando arranques en frío fiables en armarios exteriores FTTx (como las series Huawei F01D/F01S). La tarjeta integra supresión de sobretensiones conforme a ITU-T K.20/K.21 (protección contra descargas por rayo en modo común de 6 kV) y emplea un PCB multicapa ENIG con recubrimiento conformable operativo con una humedad relativa del 5 % al 95 % sin condensación. La refrigeración es gestionada por la bandeja de ventilación inteligente de la OLT mediante flujo de aire forzado por presión negativa; los ASIC críticos disponen de disipadores dedicados con sensores de temperatura en tiempo real, asegurando un MTBF superior a 450.000 horas de funcionamiento.

Question 3

De acuerdo con los manuales de usuario, ¿cuáles son los requisitos de cableado, conexión de líneas de señal de monitorización y selección de cables para el sistema de alimentación y almacenamiento de energía?

Accepted Answer

Conforme a la documentación de ingeniería de ZXDU68 y ESM:
1. Normas de cableado y seguridad: Se prohíbe terminantemente la conexión y desconexión de cables con tensión activa. El personal no debe portar objetos conductores (relojes, pulseras o anillos) durante la conexión eléctrica; se recomienda el uso de guantes protectores y es obligatorio emplear herramientas aisladas. Los terminales expuestos deben aislarse debidamente. Queda estrictamente prohibido cortocircuitar las baterías bajo cualquier circunstancia. Las baterías conectadas en serie deben pertenecer a la misma marca, modelo, especificación y lote de fabricación.
2. Selección de conductores: La sección transversal de los cables debe calcularse para soportar la carga operativa. La identificación cromática de los conductores debe cumplir las normas de ingeniería eléctrica locales; se utilizarán cables negros en caso de que los colores estándar no estén disponibles.
3. Monitorización y puesta a tierra: La instalación en campo requiere conectar secuencialmente los cables de señal de supervisión (según la guía de puesta en servicio para entradas de contactos secos de alarma), las sondas de temperatura de batería, las líneas de tierra de protección/entrada de CA, y finalmente la tierra de trabajo/cables de salida de CC.

Especificaciones clave	Valor
Tipo de placa o tarjeta	Dual-port 10GE uplink interface board
Densidad y características de puertos	2 10GE XFP/SFP+ 10-gigabit fiber-optic slots
Chasis compatible	Huawei SmartAX MA5680T / MA5683T / MA5608T
Capacidad máxima de abonados	Provides 20Gbps non-blocking 10GE uplink bandwidth
Consumo de potencia típico	< 25 W
Rango de temperatura de operación	-40°C to +65°C

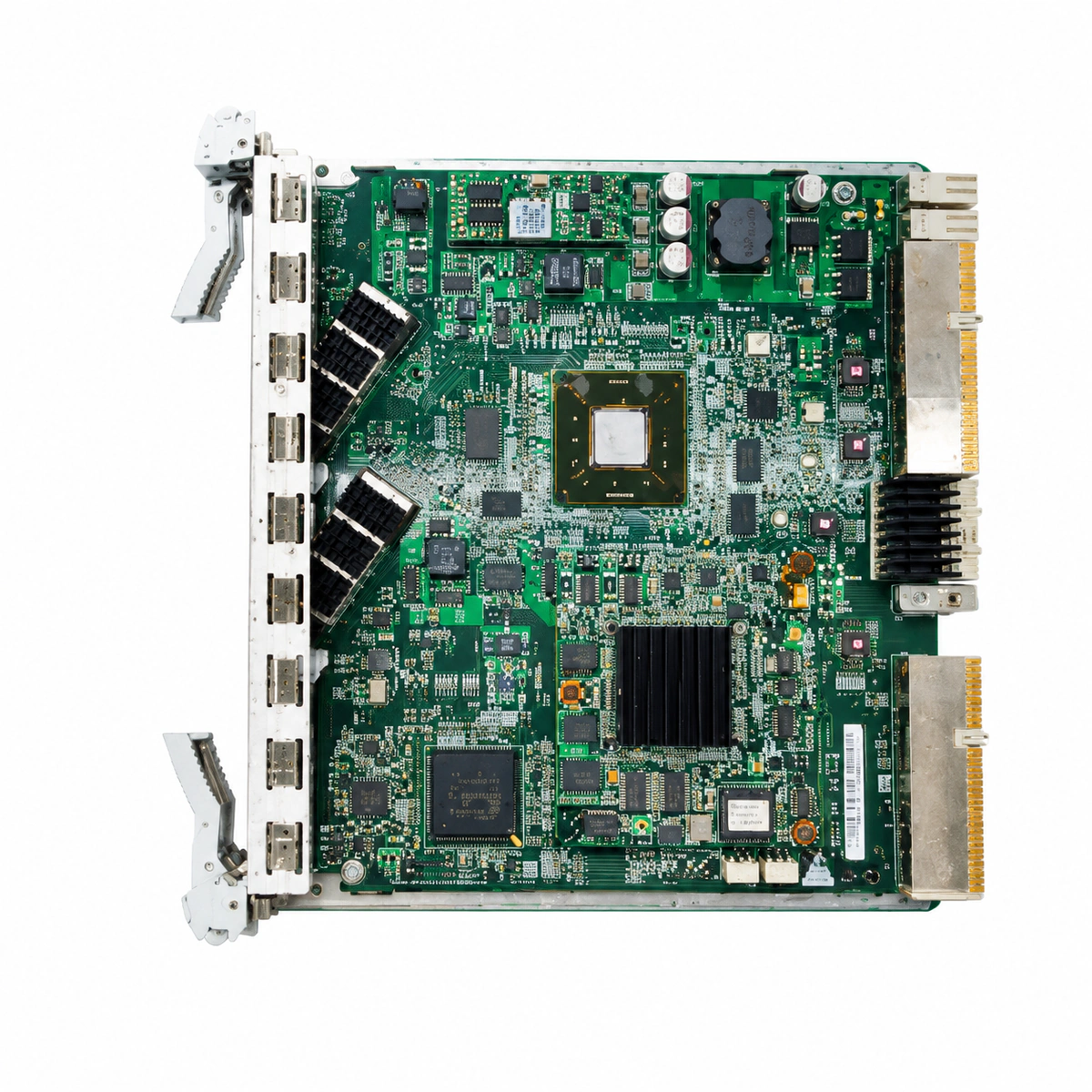

Tarjeta de interfaz de enlace ascendente 10GE de 2 puertos Huawei H802EX2 (para SmartAX MA5680T/MA5683T)

Descripción del producto

Descripción del producto

Problema que resuelve

A quién se dirige y ámbito de aplicación

Ventajas principales

Especificaciones técnicas

Aplicaciones

Actualizaciones de enlace ascendente 10G para agregación FTTH metropolitana

Enrutamiento troncal 10G para campus ópticos empresariales

Distribución en centrales de telecomunicaciones regionales
