1. Especificaciones de arquitectura y topología eléctrica

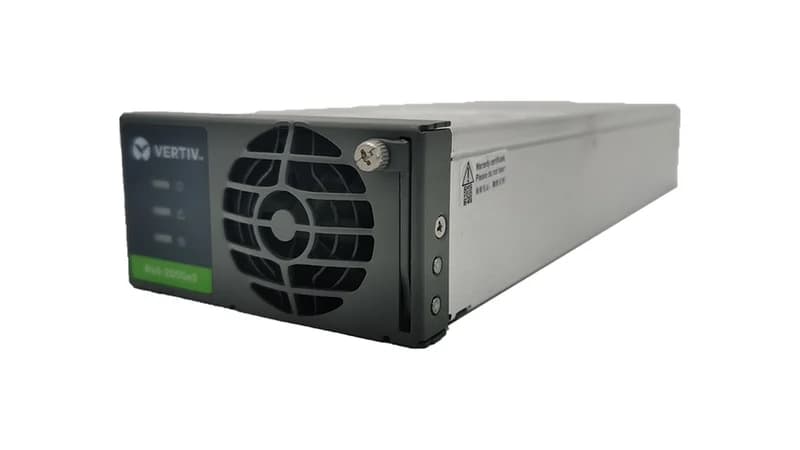

El rectificador Vertiv (anteriormente Emerson Network Power) R48-2000A3 es uno de los módulos conmutados de 1U más extendidos en redes de telecomunicaciones y centros de datos empresariales. Diseñado para alimentación crítica en corriente continua, entrega una tensión nominal de salida de -48V DC (ajustable de -42V a -58V DC), una corriente nominal de 40A (límite de pico 41.7A) y una potencia continua de 2000W, con una eficiencia típica entre 92% y 93%.
En su topología eléctrica incorpora corrección activa del factor de potencia (APFC) y conmutación suave resonante. Su rango de entrada monofásica de corriente alterna abarca desde 85VAC hasta 290VAC. Con tensiones entre 176VAC y 290VAC entrega el 100% de la potencia nominal de 2000W. Cuando la tensión cae entre 85VAC y 176VAC, el procesador DSP aplica una reducción lineal de potencia para evitar sobrecargas de corriente en la entrada.
El procesador digital de señales (DSP) asegura una regulación estricta del voltaje y un reparto activo de corriente entre módulos paralelos con una desviación menor al 5%. Cuenta con protecciones frente a sobretensión con enclavamiento, autorrecuperación por subtensión, limitación térmica y protección ante cortocircuitos en modo hipo.
Parámetros de salida: -48V DC nominal, 40A de corriente nominal, 2000W de potencia continua
Rango de entrada AC: 85VAC a 290VAC (potencia completa en 176-290VAC, reducción lineal en 85-176VAC)
Calidad de energía: Factor de potencia PF >= 0.99, distorsión armónica THD <= 5%
Rendimiento de conversión: Eficiencia pico >= 92.5%, consumo en reposo <= 4W
2. Compatibilidad de bastidores, comunicaciones y formato físico
Fabricado en un chasis compacto estándar de 1U (dimensiones: 40.8 mm de alto, 132 mm de ancho, 287 mm de fondo), el R48-2000A3 está concebido para bastidores de alta densidad. La interfaz posterior emplea conectores de inserción directa dorados (gold finger) que integran entrada AC, barras de bus DC, bus CAN/RS485 y detección de presencia, permitiendo la conexión y desconexión en caliente sin arcos eléctricos.
Constituye el módulo estándar para los sistemas integrados Vertiv NetSure 211 (modelos NetSure 211 C12 y C46) y NetSure 212 (NetSure 212 C23), manteniendo compatibilidad mecánica y eléctrica retroactiva con los bastidores Emerson PS48120/1800 y PS48300.
La supervisión se realiza mediante protocolos CAN propietario y RS485 con controladores M221S, M222S, M500D, NCU y ACU. Estos supervisores monitorizan tensiones, corrientes, temperaturas y velocidad de ventilación, ajustando dinámicamente las tensiones de flotación e igualación.
Bastidores compatibles: NetSure 211 C12-S1, NetSure 212 C23-S2, bastidores PS48120-2/1800
Controladores soportados: Vertiv M221S, M222S, M500D, serie NCU
Conector de acoplamiento: Terminal posterior bañado en oro para inserción en caliente
Disipación térmica: Flujo de aire forzado frontal a posterior con ventilador regulable
3. Rutas de sustitución de equipos antiguos y ampliación de capacidad
En proyectos de mantenimiento donde los módulos antiguos Emerson R48-1800 y R48-1800A llegan al final de su ciclo de vida, el R48-2000A3 ofrece una sustitución directa 1:1 sin requerir modificaciones en el bastidor o cableado, incrementando la capacidad por ranura a 40A para un mayor margen de seguridad.
Para instalaciones que buscan optimizar su PUE, es factible la migración hacia módulos de ultraalta eficiencia como el R48-2000e3 (eficiencia >= 96%) o unidades de mayor potencia como el R48-3200e y R48-3500e3. No se aconseja la mezcla permanente de distintas generaciones de eficiencia sin actualizar el firmware del controlador.
Si la unidad de control central experimenta fallos o queda desconectada, el R48-2000A3 activa su modo autónomo de emergencia (Stand-alone). Sin comunicación por bus CAN, el módulo suministra automáticamente una tensión calibrada de 53.5V DC, garantizando el suministro a las cargas críticas.
Sustitución directa: Reemplazo inmediato para rectificadores Emerson R48-1800 y R48-1800A
Mejora de eficiencia: Camino de actualización hacia módulos ultraeficientes R48-2000e3
Modo autónomo de seguridad: Suministro automático a 53.5V DC en caso de pérdida de bus
Verificación de protecciones: Revisar calibres de interruptores de entrada AC y barras DC antes de ampliar
4. Verificación de calidad, detección de unidades reacondicionadas y suministro oficial
Dada la amplia presencia del R48-2000A3 en el mercado global, existen unidades usadas repintadas o manipuladas. Es imprescindible cotejar el número de serie de la placa física con la etiqueta electrónica digital (E-Label) registrada en la memoria del DSP.
Inspeccione cuidadosamente los contactos dorados de la parte posterior: las unidades desgastadas presentan marcas profundas, rayones o decoloración térmica por mal contacto. Las piezas genuinas presentan un baño de oro uniforme y cantos biselados sin imperfecciones. En el interior no debe haber restos de soldadura manual ni condensadores abombados.
Cada rectificador Vertiv R48-2000A3 provisto por RICEWIND supera rigurosos ensayos en banco de pruebas automatizado: 48 horas de rodaje a plena carga a 50 grados Celsius, ensayos dieléctricos y verificación de comunicación de telemetría.
Para presupuestos de proyectos, consultas técnicas y suministro inmediato de repuestos, contacte a nuestro equipo de ingeniería: Correo electrónico: lee@ricewind.com Teléfono / WhatsApp: +86 17621197907
Validación de serie: Coincidencia exacta entre placa física y memoria interna del módulo
Estado de los contactos dorados: Rechazo de terminales con desgaste mecánico o sobrecalentamiento
Salud de condensadores: Verificación de componentes industriales originales en perfecto estado
Canal de atención oficial: Escriba a lee@ricewind.com o llame al +86 17621197907
