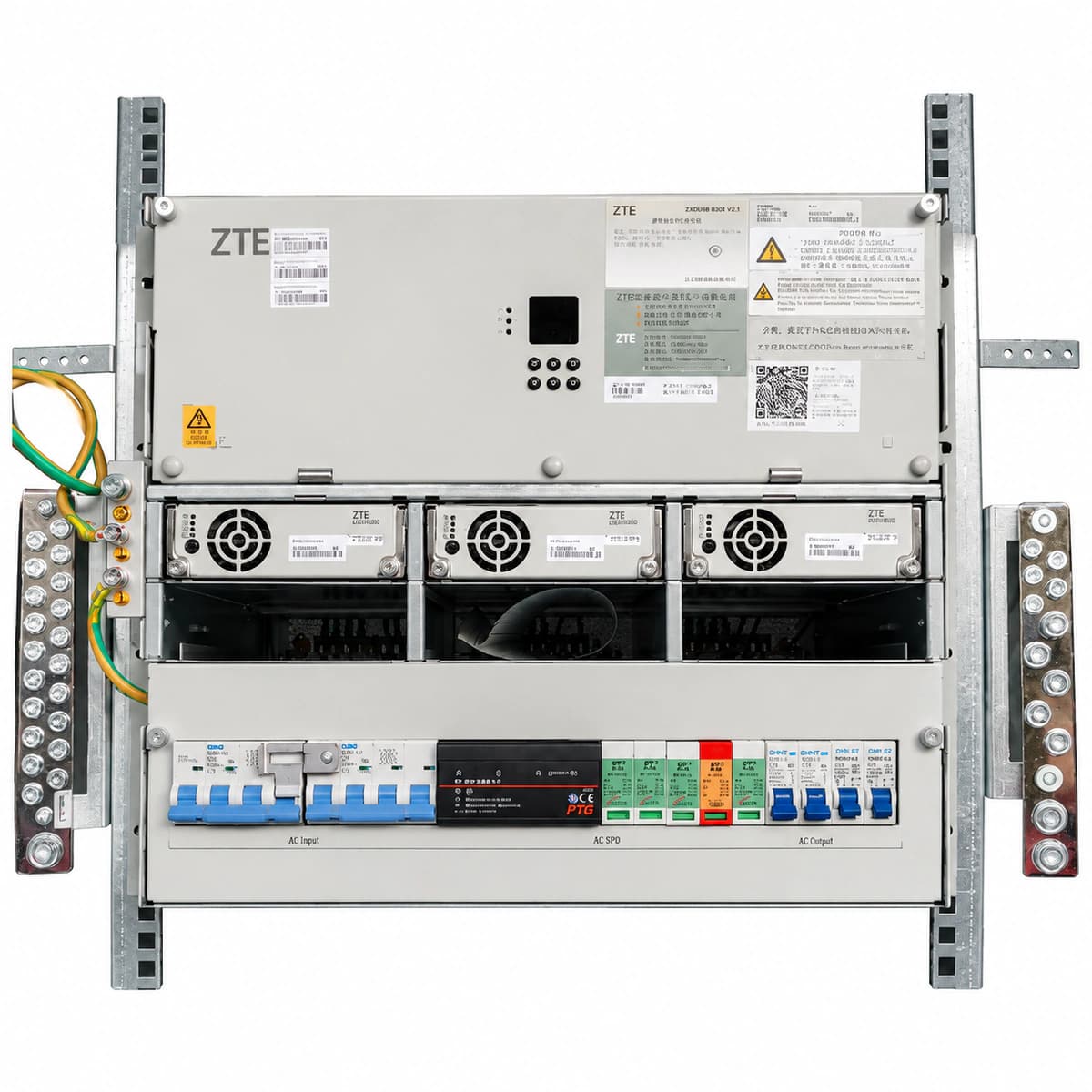

Integriertes DC-Stromversorgungs-Subrack ZTE ZXDU58 W121 -48V 120A 3U
Das ZTE ZXDU58 W121 ist ein 3U-Rack-DC-Stromversorgungs-Subrack für 120A mit integrierter AC-Verteilung, Batterie-LVD-Abschaltung und digitaler Überwachung.
ZTEModell: ZTE ZXDU68 B301 2.1m Outdoor Cabinet System

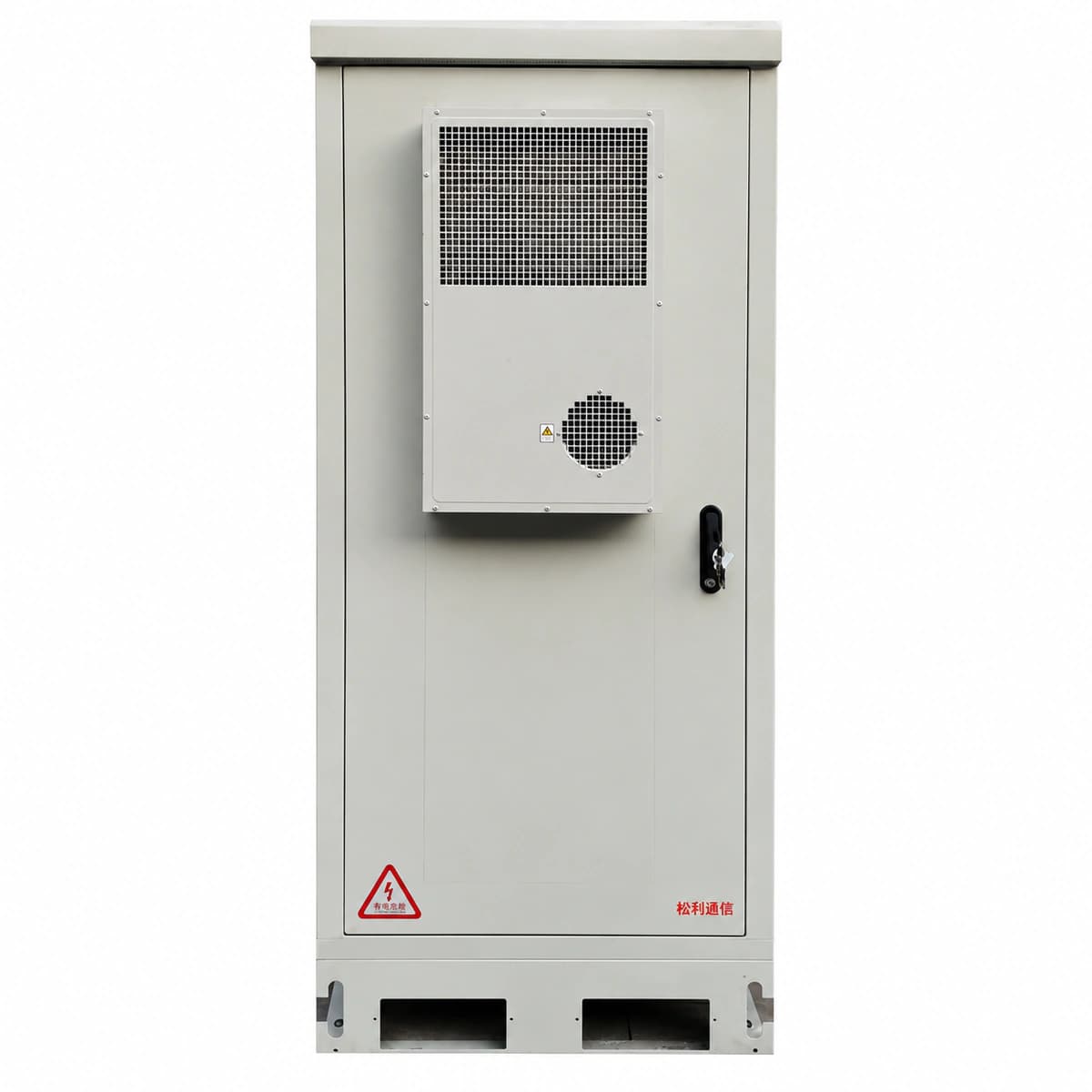

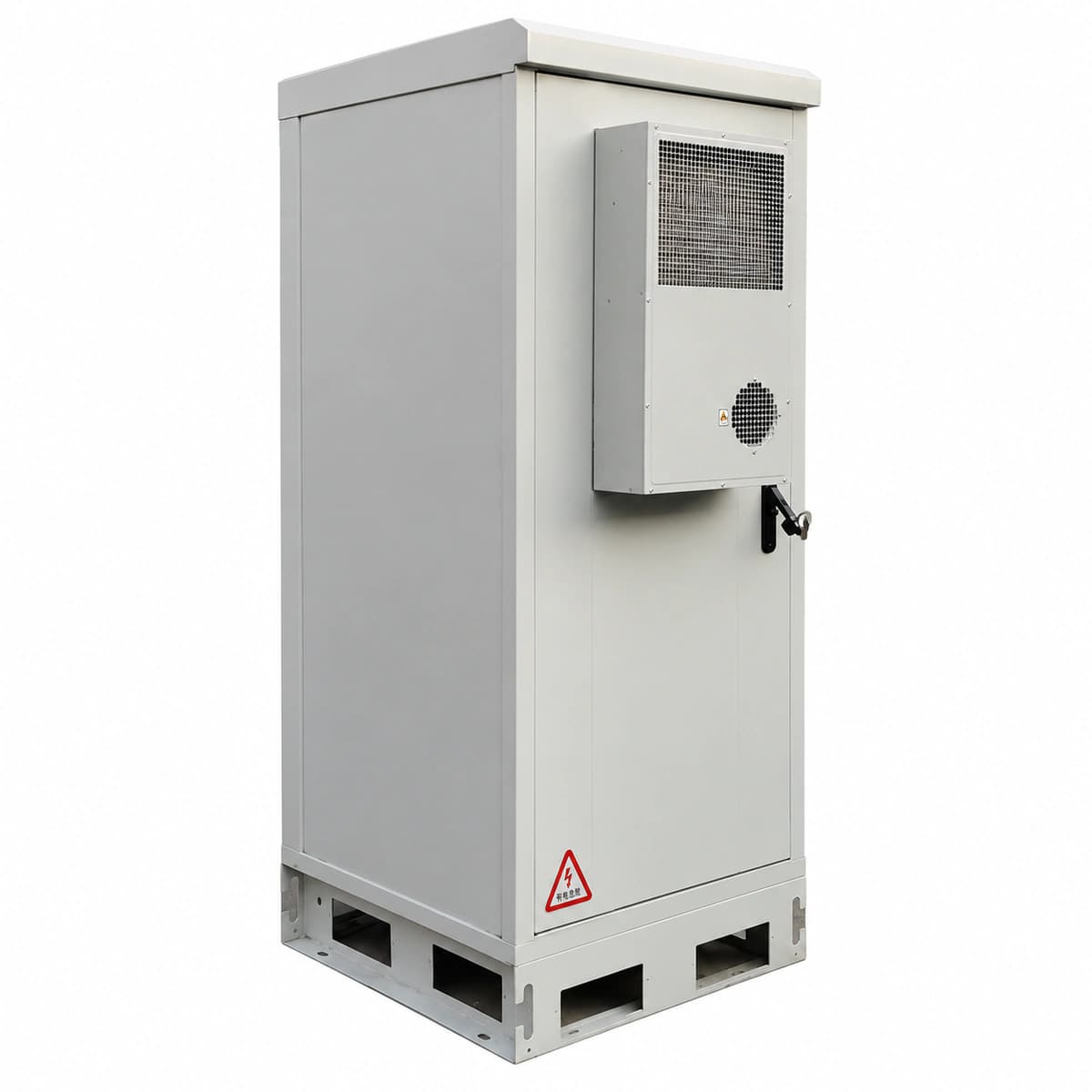

ZTE ZXDU68 B301 2,1m Outdoor-Telekom-Stromversorgungsschrank-System -48V 300A IP55
Das ZTE ZXDU68 B301 ist ein integriertes 2,1m DC-Outdoor-Stromversorgungsschrank-System in Industriequalität mit einer Dauerleistung von -48V 300A und IP55-Doppelkammerstruktur, ausgelegt für Makro-Basisstationen und anspruchsvolle Edge-Computing-Standorte.
Preise werden individuell auf Basis von Projektkonfiguration und Stückzahl kalkuliert
Angebot anfordern- Systemausgangsleistung
- 300A (-48V DC) Continuous Output Capacity
- Schrankbauhöhe
- 2.1m Integrated Dual-Door Outdoor Telecom Cabinet (IP55 Sealed)
- Gleichrichter-Steckplätze
- 6 Slots (Compatible with ZTE ZXD3000 50A Ultra-HE Rectifiers)
- Wärmetauscher-Kühlsystem
- Door-Mounted Plate Heat Exchanger + Roof Emergency Direct Ventilation
- Regelungssystem
- CSU Intelligent Supervisory Unit with Graphical LCD
- Zweistufige LVD-Unterspannungstrennung
- Supports Dual-Stage LLVD (Load Disconnect) & BLVD (Battery Disconnect)
Produktbeschreibung
Produktbeschreibung
Das ZTE ZXDU68 B301 ist ein integriertes 2,1m DC-Outdoor-Stromversorgungsschrank-System in Industriequalität mit einer Dauerleistung von -48V 300A und IP55-Doppelkammerstruktur, ausgelegt für Makro-Basisstationen und anspruchsvolle Edge-Computing-Standorte.
Problemlösung & Einsatznutzen
Der 2,1m Outdoor-Stromversorgungsschrank ZTE ZXDU68 B301 verfügt über eine physische Doppelkammer-Architektur in Industriequalität. Die obere Kammer beherbergt die DC-Stromverteilung, die intelligente Steuereinheit CSU und bis zu sechs Hocheffizienz-Gleichrichter vom Typ ZXD3000, während die untere Kammer für Batteriespeicher optimiert ist. In die Tür integrierte geschlossene Plattenwärmetauscher isolieren elektronische Komponenten vor Staub, Feuchtigkeit und Salznebel. Ausgestattet mit zweistufiger Unterspannungsabschaltung (LLVD/BLVD) und intelligenten Thermo-Algorithmen garantiert das System unterbrechungsfreie -48V DC-Leistung über einen Betriebstemperaturbereich von -40°C bis +55°C.
Zielgruppe und Einsatzbereich
Das ZTE ZXDU68 B301 ist ein integriertes 2,1m DC-Outdoor-Stromversorgungsschrank-System in Industriequalität mit einer Dauerleistung von -48V 300A und IP55-Doppelkammerstruktur, ausgelegt für Makro-Basisstationen und anspruchsvolle Edge-Computing-Standorte.
Wesentliche Vorteile
- Bietet Platz für bis zu 6 ZXD3000 50A-Gleichrichter mit einem Spitzenwirkungsgrad von über 96 %
- Robuste IP55-zertifizierte Doppelkammerstruktur schützt zuverlässig vor Staub, Feuchtigkeit und Salznebel
- Geschlossener Plattenwärmetauscher gewährleistet effiziente Kühlung ohne Ansaugen von Umgebungstaub
- Vollständig im laufenden Betrieb austauschbare (Hot-Swap) Gleichrichter und Steuereinheiten für unterbrechungsfreie Wartung
- Konfigurierbarer zweistufiger LLVD- und BLVD-Schutz sichert die kontinuierliche Versorgung kritischer Lasten
- CSU-Controller bietet integriertes Fernmanagement über SNMP, Modbus und Weboberfläche
Technische Daten
| Hauptspezifikationen | Wert |
|---|---|
| Schrankbauhöhe | 2.1m Integrated Dual-Door Outdoor Telecom Cabinet (IP55 Sealed) |
| Systemausgangsleistung | 300A (-48V DC) Continuous Output Capacity |
| Wärmetauscher-Kühlsystem | Door-Mounted Plate Heat Exchanger + Roof Emergency Direct Ventilation |
| Regelungssystem | CSU Intelligent Supervisory Unit with Graphical LCD |
| Gleichrichter-Steckplätze | 6 Slots (Compatible with ZTE ZXD3000 50A Ultra-HE Rectifiers) |
| Zweistufige LVD-Unterspannungstrennung | Supports Dual-Stage LLVD (Load Disconnect) & BLVD (Battery Disconnect) |
| Interner Batteriespeicherplatz | Accommodates 2 Strings of 12V 150Ah or 48V LiFePO4 Battery Packs |
| Betriebstemperaturbereich | -40°C to +55°C |
Anwendungsbereiche
01
Greenfield-Outdoor-Installationen von 4G/5G-Makro-Mobilfunkbasisstationen
02
Küstennahe Telekommunikations-Repeater-Knoten mit starker Salznebelbelastung
03
Wüsten-Grenzüberwachung und SCADA-Kommunikationsstationen entlang von Pipelines
04
Bahntelekommunikations- und Signalisierungsanlagen unter extremen Minusgraden
