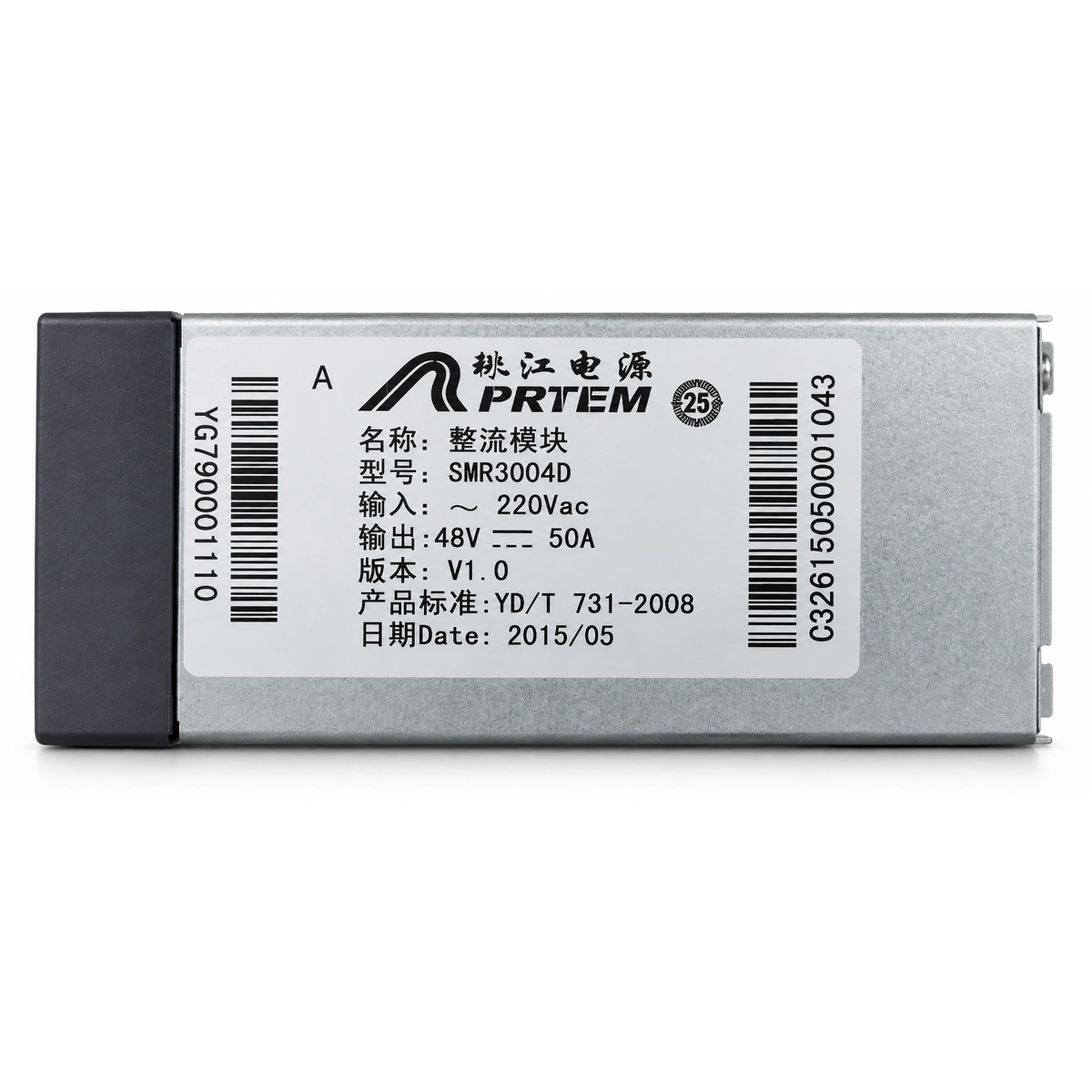

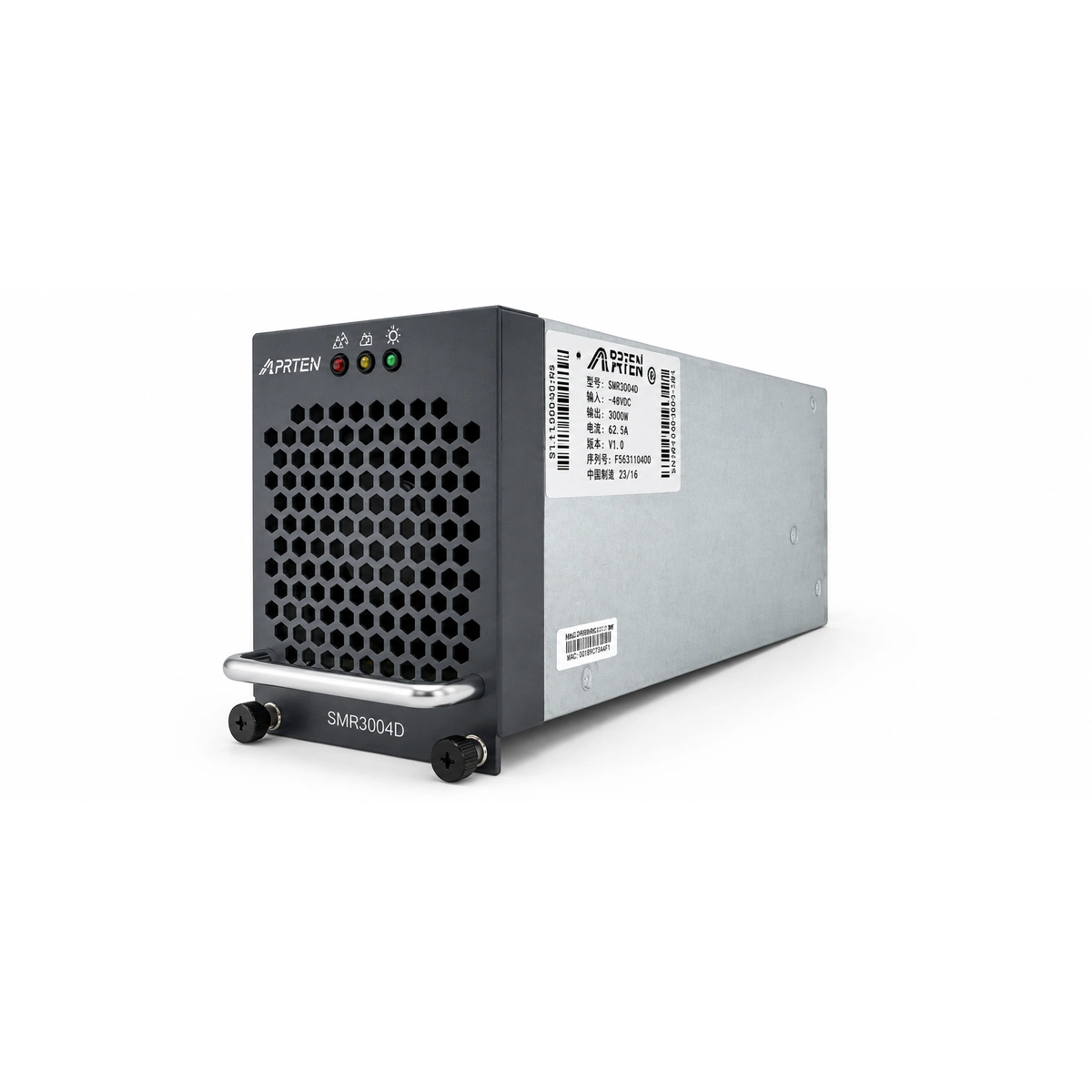

Der Zhujiang SMR3004D ist ein Schaltgleichrichter der Carrier-Klasse für Telekommunikationsstromversorgungen, der einen Nennausgang von 48V DC bei bis zu 50A und einer Nennleistung von 2900W über einen Einstellbereich von 42V bis 58V DC bereitstellt.
Sie möchten ein Modell, technische Daten oder eine Projektkonfiguration bestätigen? Unser Team meldet sich per E-Mail oder Telefon.
Systemarchitektonisch besteht der SMR3004D aus einer hocheffizienten aktiven PFC-Eingangsstufe für 90V bis 290V AC, die einen Leistungsfaktor von über 0,99 garantiert und Netzoberwellen minimiert. Die galvanisch getrennte DC/DC-Stufe nutzt eine resonante Vollbrückenschaltung zur Erzeugung einer extrem rauscharmen 48V-Gleichspannung. Ein integrierter Mikrocontroller regelt die autonome Stromaufteilung bei Parallelschaltung, steuert präzise Strombegrenzungskurven und überwacht Hardware-Schutzschaltungen gegen Netztransienten, verriegelte Ausgangsüberspannung (OVP), Kurzschluss und thermische Überlastung gemäß Telekom-EMV- und Sicherheitsstandards.

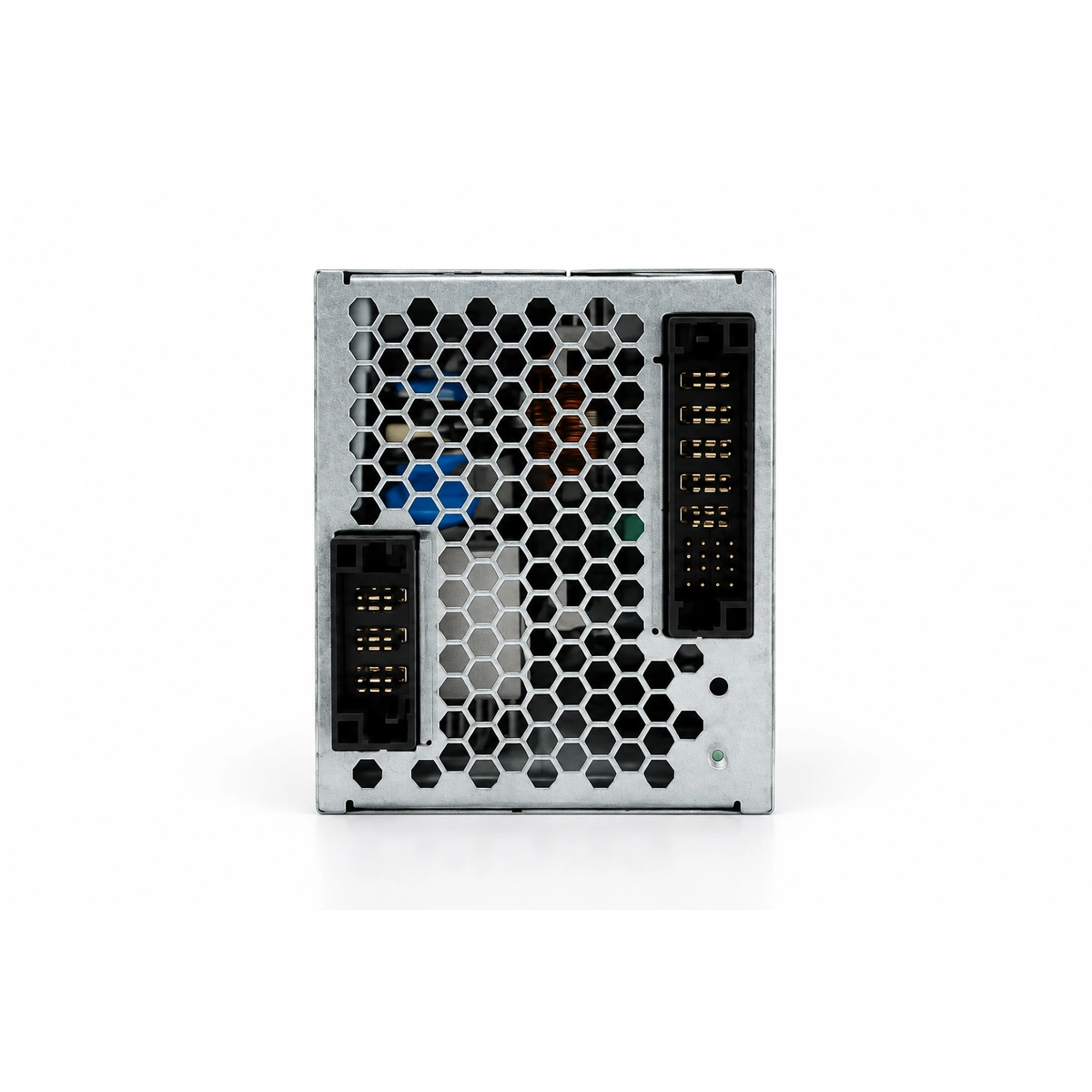

Der SMR3004D verhindert Systemausfälle an abgelegenen Basisstationen, die durch instabile und stark schwankende Wechselstromnetze verursacht werden. Der weite Arbeitsbereich von 90V bis 290V AC reduziert unnötige Batterieentladezyklen erheblich. Seine integrierte thermische Leistungsreduzierung verhindert thermisches Durchgehen in geschlossenen Outdoor-Gehäusen, während die funkenfreie Hot-Swap-Schnittstelle einen Austausch defekter Einheiten ohne Beeinträchtigung des 48V-DC-Busbetriebs ermöglicht.
Ausgelegt für 4G/5G-Mobilfunk-Makrostandorte, DC-Hauptstromversorgungen in Vermittlungsstellen (Central Offices), Outdoor-Telekom-Kompaktgehäuse, Richtfunk-Relaisstationen sowie unterbrechungsfreie Industrie- und Bahn-Gleichstromanlagen.
| Hauptspezifikationen | Wert |
|---|---|
| Nennausgangsspannung | -48VDC (-42V ~ -58V) |
| AC-Eingangsspannung | 90V AC ~ 290V AC |
| Maximaler Ausgangsstrom | 50A |
| Nennausgangsleistung | 2900W |
| Maximaler Wirkungsgrad | ≥ 92.0% |
| Betriebstemperaturbereich | -40°C bis +75°C |
| Kühlsystem | Intelligente drehzahlgeregelte Lüfterkühlung |
| Hot-Swap-Fähigkeit | Ja (im laufenden Betrieb austauschbar ohne Betriebsunterbrechung) |
