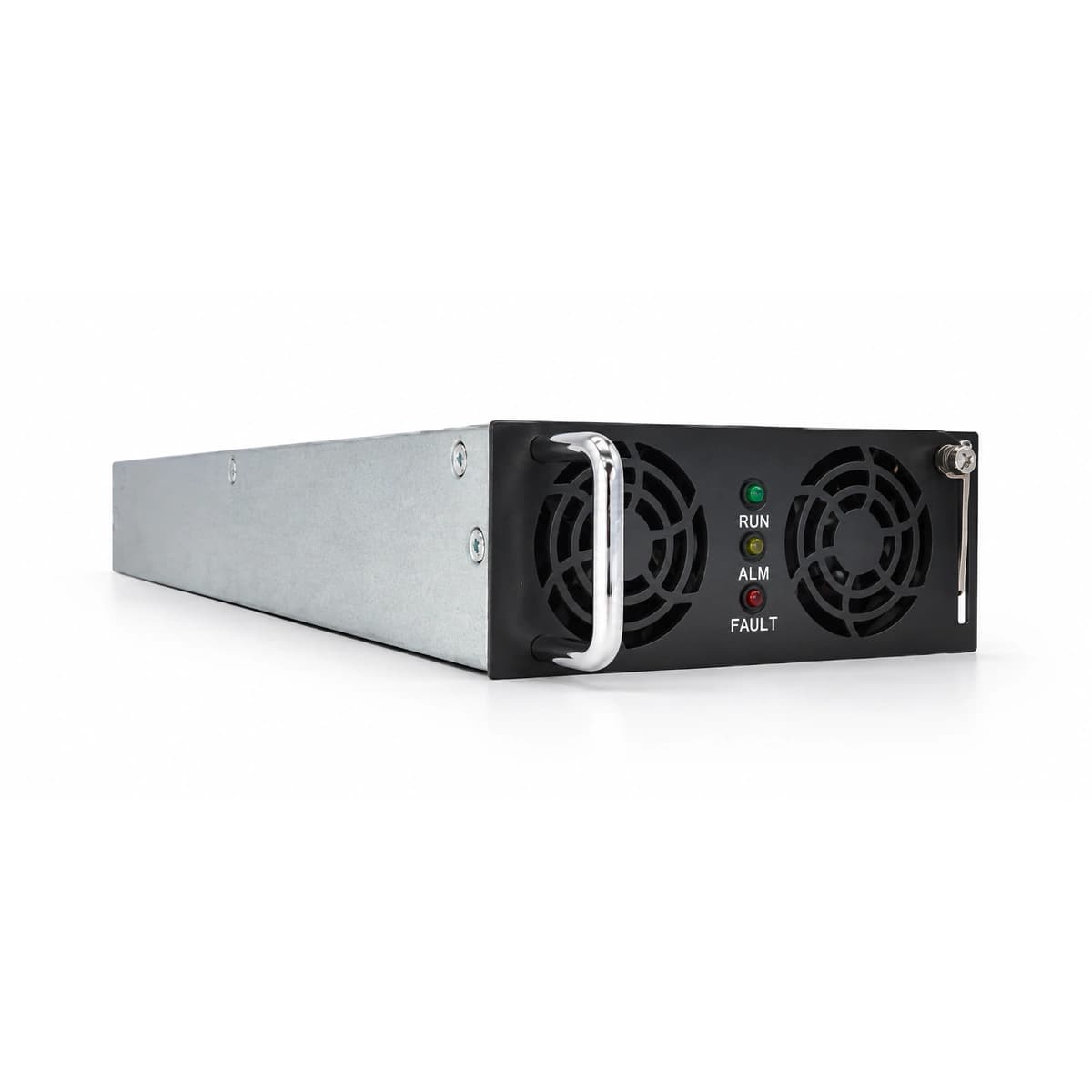

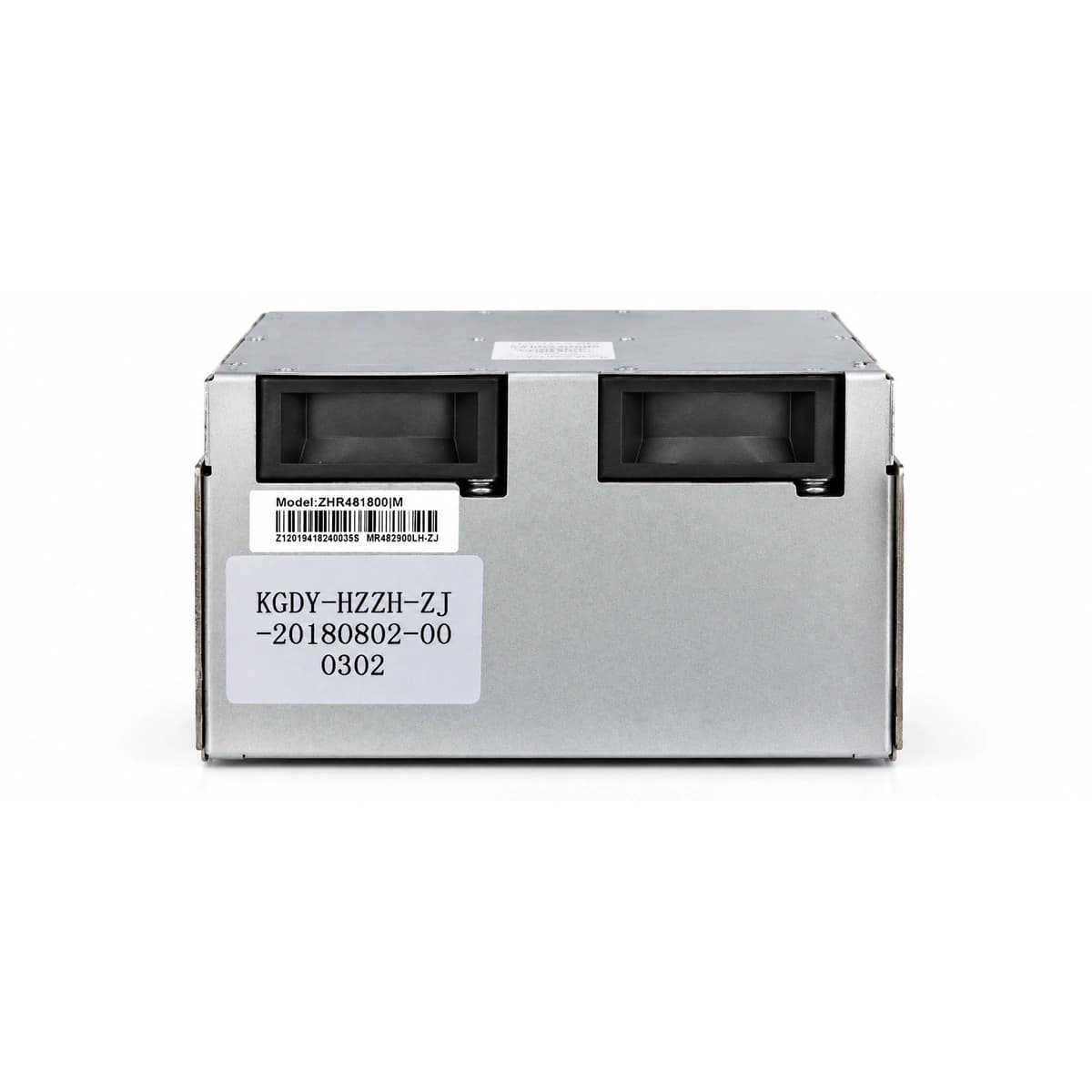

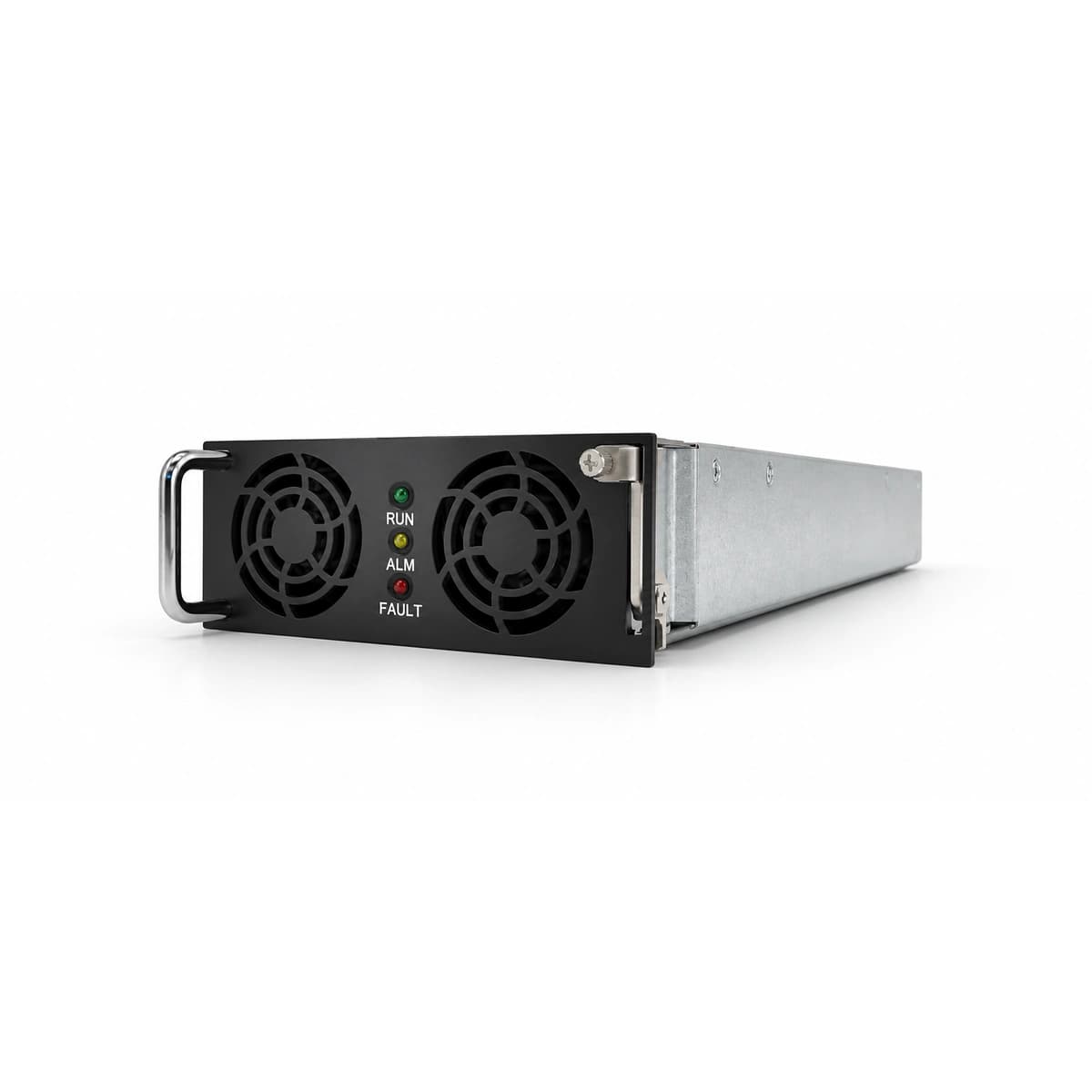

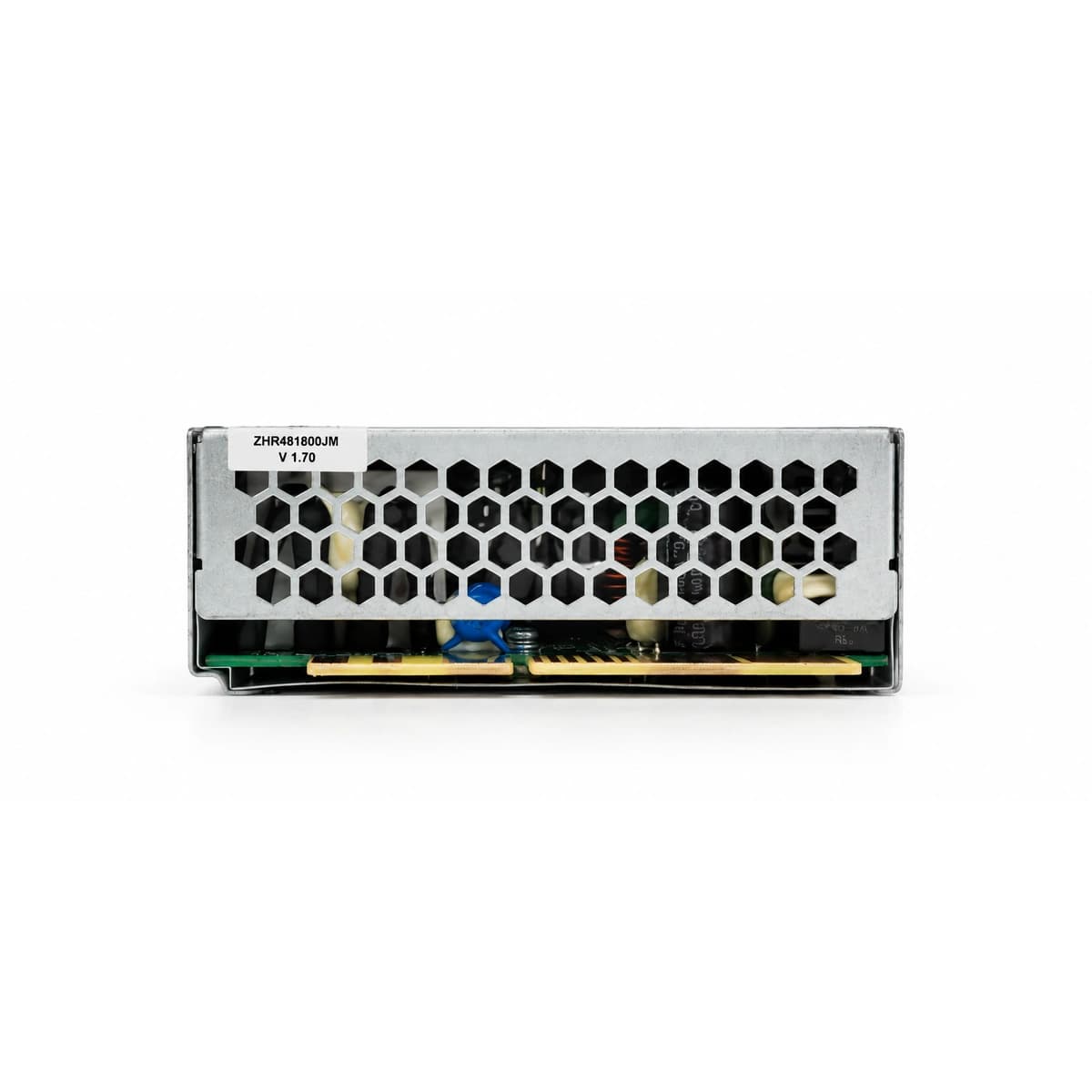

Das Zhongheng ZHR481800M ist ein kompaktes Telekommunikations-Schaltgleichrichtermodul mit hoher Leistungsdichte, einer Nennausgangsspannung von 53.5V DC (einstellbar von 42V bis 58V DC), einem maximalen Nennstrom von 33.6A und 1800W Dauerleistung.
Preise werden individuell auf Basis von Projektkonfiguration und Stückzahl kalkuliert
Angebot anfordernElektrisch basiert das ZHR481800M auf einer zweistufigen Wandlertopologie: Einer netzseitigen aktiven PFC-Stufe (PF ≥ 0.99, THD < 5%) zur Oberschwingungsdämpfung und einer galvanisch getrennten DC-DC-LLC-Resonanzstufe zur präzisen Regelung der 48V/53.5V-DC-Sammelschiene. Ein interner Mikrocontroller übernimmt Messwerterfassung, thermisches Management und Buskommunikation (CAN/RS485) mit der übergeordneten Systemüberwachung gemäß IEC/EN 60950 und IEC 62368.
Das Modul verhindert Systemausfälle bei extremen Netzspannungsschwankungen, Unterspannungen und Überspannungsspitzen bis 300V AC in exponierten Netzen. Die unterbrechungsfreie Hot-Swap-Architektur eliminiert Stillstandszeiten bei Wartung oder Erweiterung, während das präzise Lastteilungsverfahren Kreisströme zwischen parallelen Einheiten unterbindet und die Lebensdauer angeschlossener Pufferbatterien maximiert.
Geeignet für 4G/5G-Mobilfunkbasisstationen, Outdoor-Telekom-Gehäuse, optische Netzknoten (FTTx), Micro-Edge-Rechenzentren und industrielle 48V-Sicherheitsstromversorgungen mit Blei- oder Lithium-Batterieanlagen.
| Hauptspezifikationen | Wert |
|---|---|
| Nennausgangsspannung | 53.5V DC (42V~58V DC) |
| Maximaler Ausgangsstrom | 33.6A |
| Nennausgangsleistung | 1800W |
| AC-Eingangsspannungsbereich | 85V AC ~ 300V AC |
| Spitzenwirkungsgrad | ≥ 94.0% |
| Betriebstemperaturbereich | -25°C to +70°C |
| Kühlmethode | Intelligente drehzahlgeregelte Lüfterkühlung |
| Hot-Swap-Fähigkeit | Ja (im laufenden Betrieb austauschbar ohne Betriebsunterbrechung) |
