Vertiv ER22005S Originalproduktfoto 1
VertivModell: ER22005S

Vertiv ER22005S Hochspannungs-Gleichrichtermodul für Umspannwerke (220V 5A 1100W)

Das Vertiv ER22005S ist ein hochfrequentes Schaltnetzteil-Gleichrichtermodul für den Stationsbetriebsstrom in Umspannwerken und Kraftwerken mit einer Nennausgangsspannung von 220 V DC (176 V bis 286 V DC), einem maximalen Ausgangsstrom von 5 A und einer Nennleistung von 1100 W bei dreiphasigem 323 V bis 475 V AC Weitbereichseingang.

Preise werden individuell auf Basis von Projektkonfiguration und Stückzahl kalkuliert

Angebot anfordern

Produktbeschreibung

Produktbeschreibung

Das ER22005S ist eine standardisierte Einschub-Gleichrichtereinheit für DC-Betriebsstromsysteme in Energieübertragungsnetzen. Die interne Architektur umfasst dreiphasige PFC-Konditionierung, galvanische Hochfrequenztrennung und duale Regelschleifen gemäß DL/T 781 und IEC 62368. Die Anbindung an übergeordnete Leitsysteme erfolgt redundant über CAN- bzw. RS485-Feldbusschnittstellen zur Regelung von Erhaltungs- und Starkladung.

Problemlösung & Einsatznutzen

Verhindert Schutzauslösungen und Spannungseinbrüche an der DC-Steuerschiene beim Schalten schwerer Leistungsschalter-Spulen, schützt Pufferbatterien vor schädlichen Oberwellen und Sulfatierung und ermöglicht den unterbrechungsfreien Komponententausch im laufenden Stationsbetrieb ohne Systemstillstand.

Zielgruppe und Einsatzbereich

Ausgelegt für 10-kV- bis 500-kV-Umspannwerke, Kraftwerksschaltwarten (Wasserkraft, thermische Kraftwerke), Bahnstromunterwerke sowie industrielle Verteilungsstationen zur Speisung von Schutzrelais, Steuerungen und Schalterantrieben.

Wesentliche Vorteile

    Technische Daten

    HauptspezifikationenWert
    Nennausgangsspannung220V DC (176V~286V DC)
    Maximaler Ausgangsstrom5A
    Nennausgangsleistung1100W
    AC-Eingangsspannungsbereich323V AC ~ 475V AC (三相输入)
    Spitzenwirkungsgrad≥ 94.0%
    Betriebstemperaturbereich-20°C to +65°C
    KühlmethodeNatürliche Konvektion / Zusatzlüfter
    Hot-Swap-FähigkeitJa (im laufenden Betrieb austauschbar ohne Betriebsunterbrechung)

    Anwendungsbereiche

    01

    220-V-Gleichstrom-Versorgungsschränke in 110-kV/220-kV/500-kV-Umspannstationen des Verteil- und Übertragungsnetzes

    02

    Gleichstrom-Sicherheitsstromkreise für Turbinenleitsysteme und Notölpumpen in Kraftwerken

    03

    Schaltanlagen-Hilfsbetriebe und Schutztechnik in Bahnstromunterwerken und Metro-Netzen

    04

    Industrielle 110-kV-Kundenstationen in der chemischen Industrie und Metallverarbeitung

    Häufig gestellte Fragen

    Weitere Produkte anzeigen

    Vertiv

    Vertiv Emerson R24-2200 Industrielles Hochfrequenz-Gleichstrom-Schaltgleichrichtermodul (24V 85A 2200W)
    VertivModell: Emerson R24-2200

    Vertiv Emerson R24-2200 Industrielles Hochfrequenz-Gleichstrom-Schaltgleichrichtermodul (24V 85A 2200W)

    Basierend auf einer volldigitalen DSP-Steuerung mit aktiver Leistungsfaktorkorrektur (PFC) und LLC-Resonanztopologie erreicht der R24-2200 einen Wirkungsgrad von über 92% und einen Leistungsfaktor von 0,99. Drehzahlgeregelte Zwangskühlung, unterbrechungsfreier Heißtausch (Hot-Swap) und aktive digitale Lastaufteilung garantieren kompromisslose Zuverlässigkeit auf Carrier-Niveau sowie höchste elektromagnetische Verträglichkeit.

    Details anzeigenAngebot anfordern

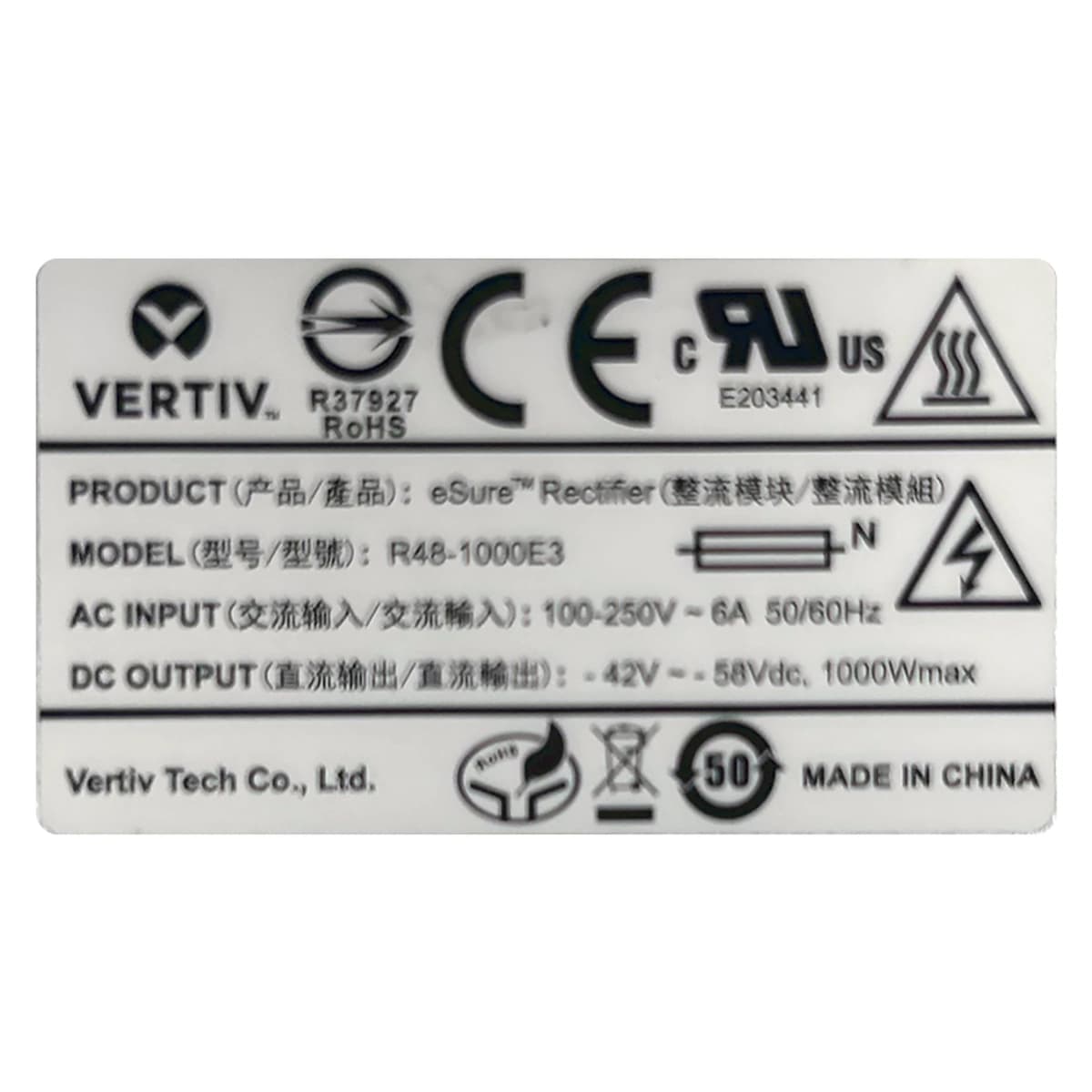

    Vertiv R48-1000E3 Originalproduktfoto 1
