VertivModell: PSS48100-2

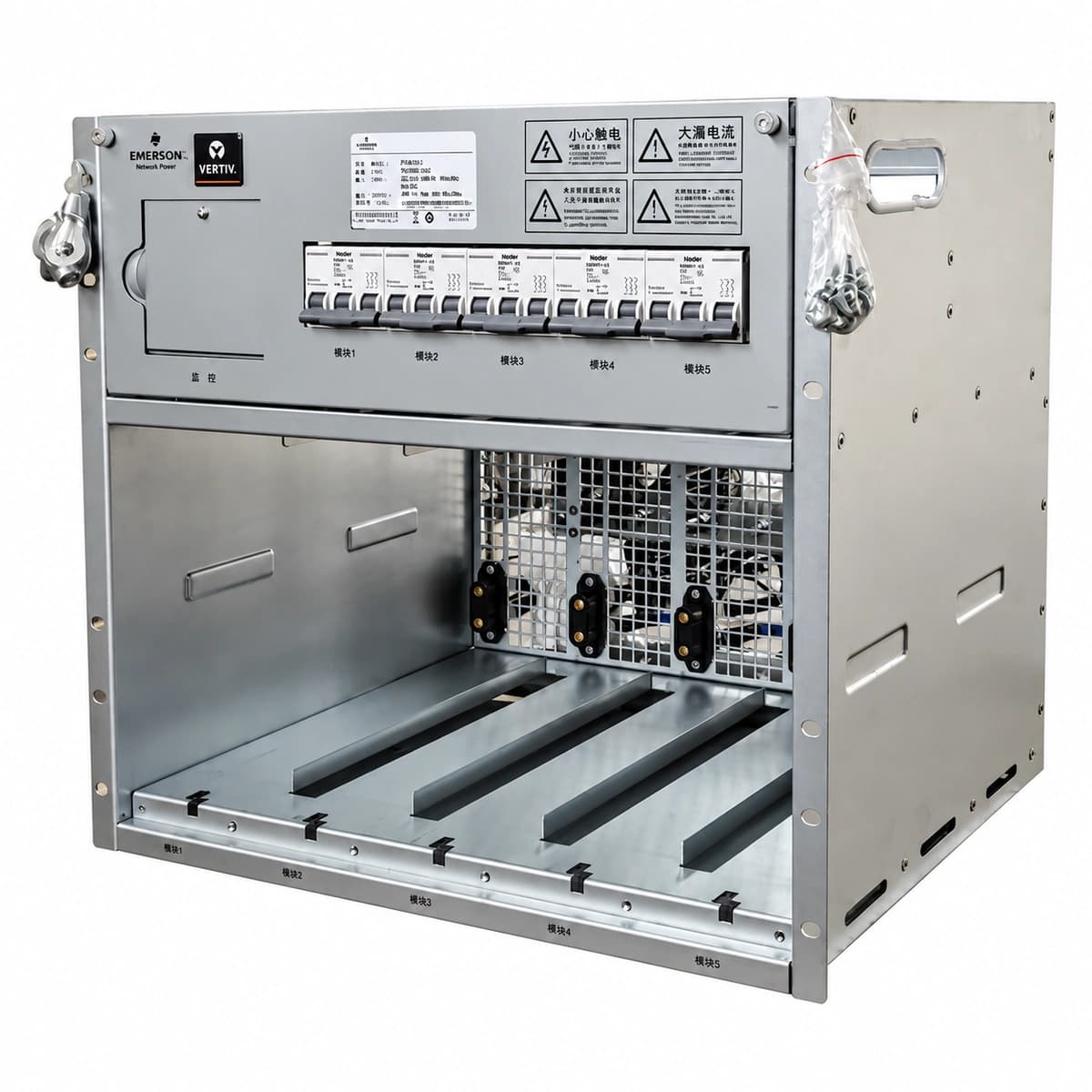

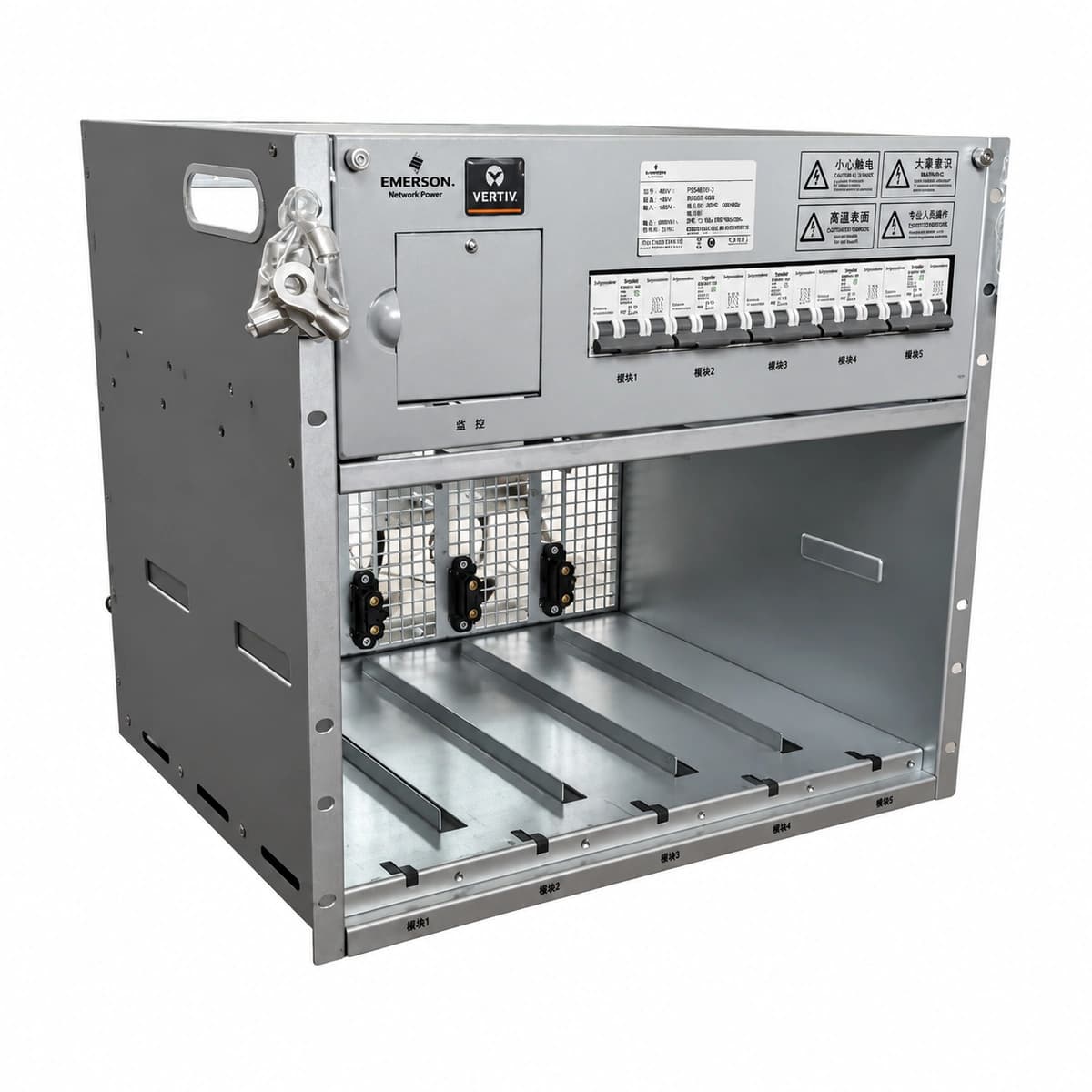

Vertiv Emerson PSS48100-2 Integriertes DC-Schaltnetzteil-System (-48V 100A 2U)
Das Vertiv PSS48100-2 ist ein kompaktes 19-Zoll 2HE -48VDC Gleichstromsystem mit bis zu 100A Nennstrom, optimiert für Telekommunikationszugangsnetze, Mobilfunkstandorte und Outdoor-Gehäuse.
Technisches & Kaufmännisches Angebot anfordern
Sie möchten ein Modell, technische Daten oder eine Projektkonfiguration bestätigen? Unser Team meldet sich per E-Mail oder Telefon.
Klare Unterstützung von der Auswahl bis zur Lieferung
360°Technischer Support
N+Serviceversprechen
3Lieferschritte
100%Kundenzufriedenheit
- Nennausgangsspannung
- -48VDC (-42V ~ -58V) VDC
- AC-Eingangsspannung
- 85VAC ~ 300VAC (Nenn 220VAC) VAC
- DC-Nennausgangsstrom
- 100A (Systemleistung 4.8kW)
- Spitzenwirkungsgrad
- ≥95.5%
- Verwaltbare Gleichrichteranzahl
- 2 Steckplätze für HD4850-2 / R48-2900U
- Intelligente Überwachungs-Steuereinheit
- Zentraler Controller PSM-B2 / M221S
Produktbeschreibung
Produktbeschreibung
Das Vertiv PSS48100-2 kombiniert AC-Einspeisung, DC-Unterverteilung, Überwachungscontroller sowie modulare Hot-Swap-Gleichrichter, um unstabile Netzspannungen in geregelten -48V-Gleichstrom umzuwandeln und Pufferbatterien optimal zu laden.
Problemlösung & Einsatznutzen
Löst Platzengpässe in kompakten Outdoor-Sheltern, überbrückt extreme Netzspannungsschwankungen und verhindert vorzeitige Batteriealterung durch präzise temperaturgeführte Ladespannungsregelung.
Zielgruppe und Einsatzbereich
4G/5G-Basisstationen, Radio Access Networks (RAN), Breitband-Knoten (OLT/DSLAM), Rechenzentren für Netzknoten und industrielle Steuerungskabinen.
Wesentliche Vorteile
- Sehr weiter Netzeingangsbereich von 85VAC bis 300VAC für unzuverlässige Stromnetze
- Hoher Systemwirkungsgrad (≥96,0%) zur Reduzierung der Verlustwärme im Schaltgehäuse
- Extrem kompakte 2HE-Architektur mit integrierter AC/DC-Verteilung und Hot-Plug-Modulen
- Zweistufige Tiefentladeschutz-Schaltung (LLVD und BLVD) für maximale Batterieintegrität
Technische Daten
| Hauptspezifikationen | Wert |
|---|---|
| Intelligente Überwachungs-Steuereinheit | Zentraler Controller PSM-B2 / M221S |
| Kühlsystemarchitektur | Temperaturgeregelte Luftkühlung |
| AC-Eingangsspannung | 85VAC ~ 300VAC (Nenn 220VAC) VAC |
| Nennausgangsspannung | -48VDC (-42V ~ -58V) VDC |
| Verwaltbare Gleichrichteranzahl | 2 Steckplätze für HD4850-2 / R48-2900U |
| DC-Nennausgangsstrom | 100A (Systemleistung 4.8kW) |
| Gehäuseabmessungen (HxBxT) | 88 (2U) × 482 × 320 mm |
| Spitzenwirkungsgrad | ≥95.5% |
| Betriebstemperaturbereich | -40°C ~ +65°C |
Anwendungsbereiche
01
Versorgung von BBU/RRU-Komponenten in Mobilfunknetzen
02
Glasfaser-Zugangsknoten und Übertragungsstationen
03
Integrierte wetterfeste Telekommunikations-Außengehäuse
04
Signal- und Telekommunikationsinfrastruktur für Verkehrs- und Bahnnetze
