VertivModell: NetSure 731 A91-S2

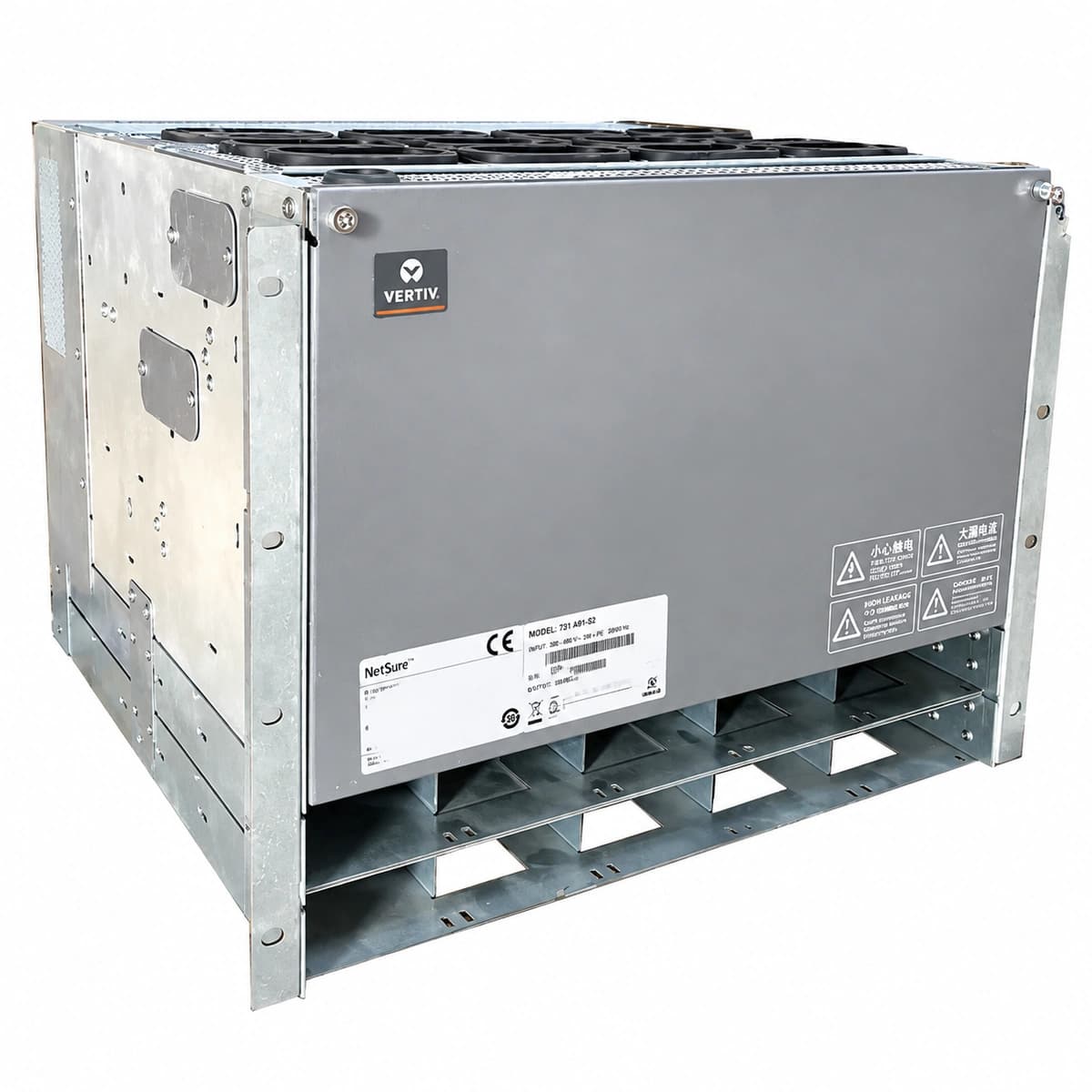

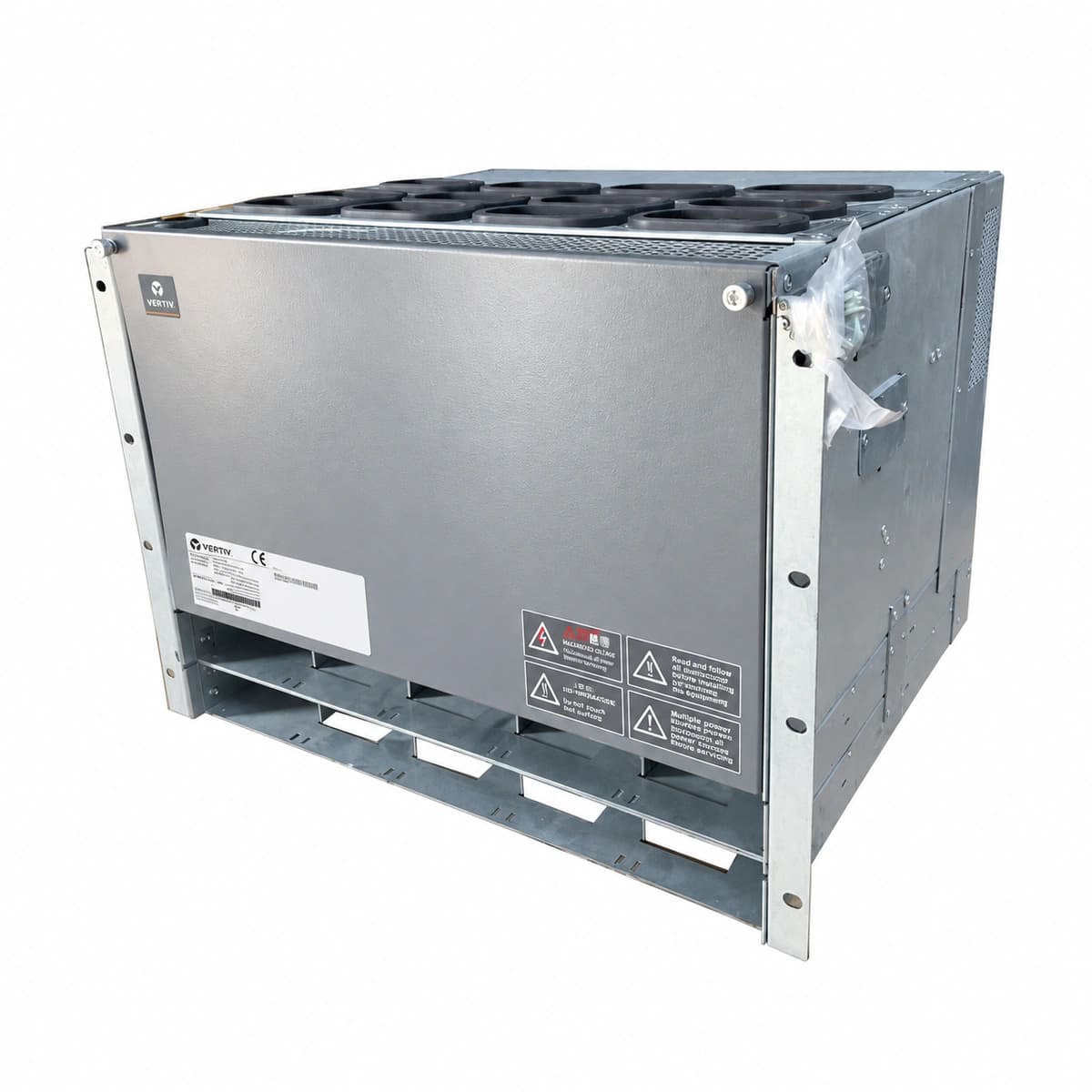

Vertiv NetSure 731 A91-S2 Einschub-Gleichstromsystem (-48V 300A 4U)
Das Vertiv NetSure 731 A91-S2 ist ein hochkompaktes 19-Zoll-6HE-DC-Stromversorgungssystem mit einer Maximalkapazität von 300A bei -48VDC, ausgelegt für Mobilfunk-Basisstationen (4G/5G), Hauptverteiler und Edge-Rechenzentren.
Technisches & Kaufmännisches Angebot anfordern
Sie möchten ein Modell, technische Daten oder eine Projektkonfiguration bestätigen? Unser Team meldet sich per E-Mail oder Telefon.
Klare Unterstützung von der Auswahl bis zur Lieferung
360°Technischer Support
N+Serviceversprechen
3Lieferschritte
100%Kundenzufriedenheit
- Nennausgangsspannung
- -48VDC (-42V ~ -58V) VDC
- AC-Eingangsspannung
- 85VAC ~ 300VAC (Nenn 220VAC) VAC
- DC-Nennausgangsstrom
- 300A (Systemleistung 14.4kW)
- Spitzenwirkungsgrad
- ≥96.0%
- Verwaltbare Gleichrichteranzahl
- 4 Steckplätze für R48-2900U
- Intelligente Überwachungs-Steuereinheit
- M830B / NCU Steuereinheit
Produktbeschreibung
Produktbeschreibung

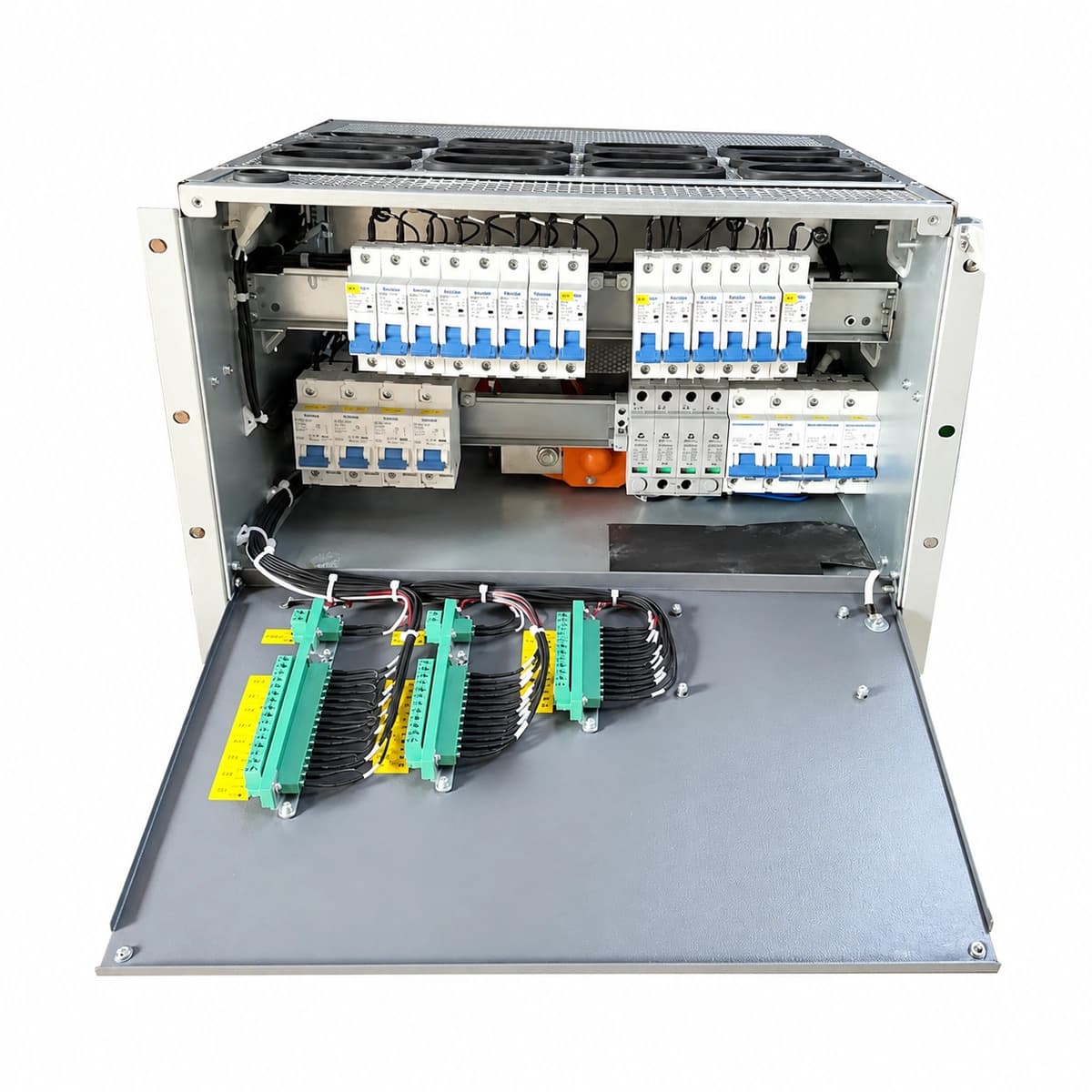

Ein voll integriertes -48VDC-System bestehend aus Gleichrichter-Baugruppenträger, AC/DC-Stromverteilung, Schützen zur lastabhängigen Niederspannungstrennung und dem M830B-Steuerungssystem.
Problemlösung & Einsatznutzen
Beseitigt Platzprobleme in kompakten Outdoor-Sheltern, puffert extreme Netzspannungsschwankungen (85 bis 300VAC) ab und verhindert irreversible Batterieschäden durch intelligentes Last- und Batterie-Abwurfmanagement.
Zielgruppe und Einsatzbereich
5G-Mobilfunkstandorte, FTTx/Breitband-Knotenpunkte, industrielle Leitwarten, Bahn-Signaltechnik und unterbrechungsfreie -48V-Gleichstromnetze.
Wesentliche Vorteile
- Hoher Systemwirkungsgrad von ≥96,0% zur Senkung von Verlustleistung und Klimatisierungskosten
- Extrem weiter AC-Eingangsbereich von 85VAC bis 300VAC für höchste Verfügbarkeit an schwachen Versorgungsnetzen
- Zweistufige Unterspannungsabschaltung (LLVD für unkritische Lasten, BLVD für Batterieschutz)
- Vollständige Hot-Swap-Fähigkeit aller Gleichrichtermodule und der Überwachungseinheit im laufenden Betrieb
- Modernstes Batteriemanagement mit Temperaturkompensation und programmierbarer Kapazitätsüberprüfung
Technische Daten
| Hauptspezifikationen | Wert |
|---|---|
| AC-Eingangsspannung | 85VAC ~ 300VAC (Nenn 220VAC) VAC |
| Intelligente Überwachungs-Steuereinheit | M830B / NCU Steuereinheit |
| Kühlsystemarchitektur | Intelligente temperaturgeregelte Kühlung |
| Nennausgangsspannung | -48VDC (-42V ~ -58V) VDC |
| Verwaltbare Gleichrichteranzahl | 4 Steckplätze für R48-2900U |
| DC-Nennausgangsstrom | 300A (Systemleistung 14.4kW) |
| Spitzenwirkungsgrad | ≥96.0% |
| Gehäuseabmessungen (HxBxT) | 177 (4U) × 482 × 360 mm |
| Betriebstemperaturbereich | -40°C ~ +65°C |
Anwendungsbereiche
01
Mobilfunk-Basisstationen (4G/5G BTS/BBU/RRU)
02
FTTx-Breitbandknoten und OLT-Verteilerstationen
03
Signal- und Funktechnik im schienengebundenen Verkehr
04
Energieversorgungsnetze und Fernwirkstationen in Umspannwerken
