VertivModell: NetSure 731 A61-S4

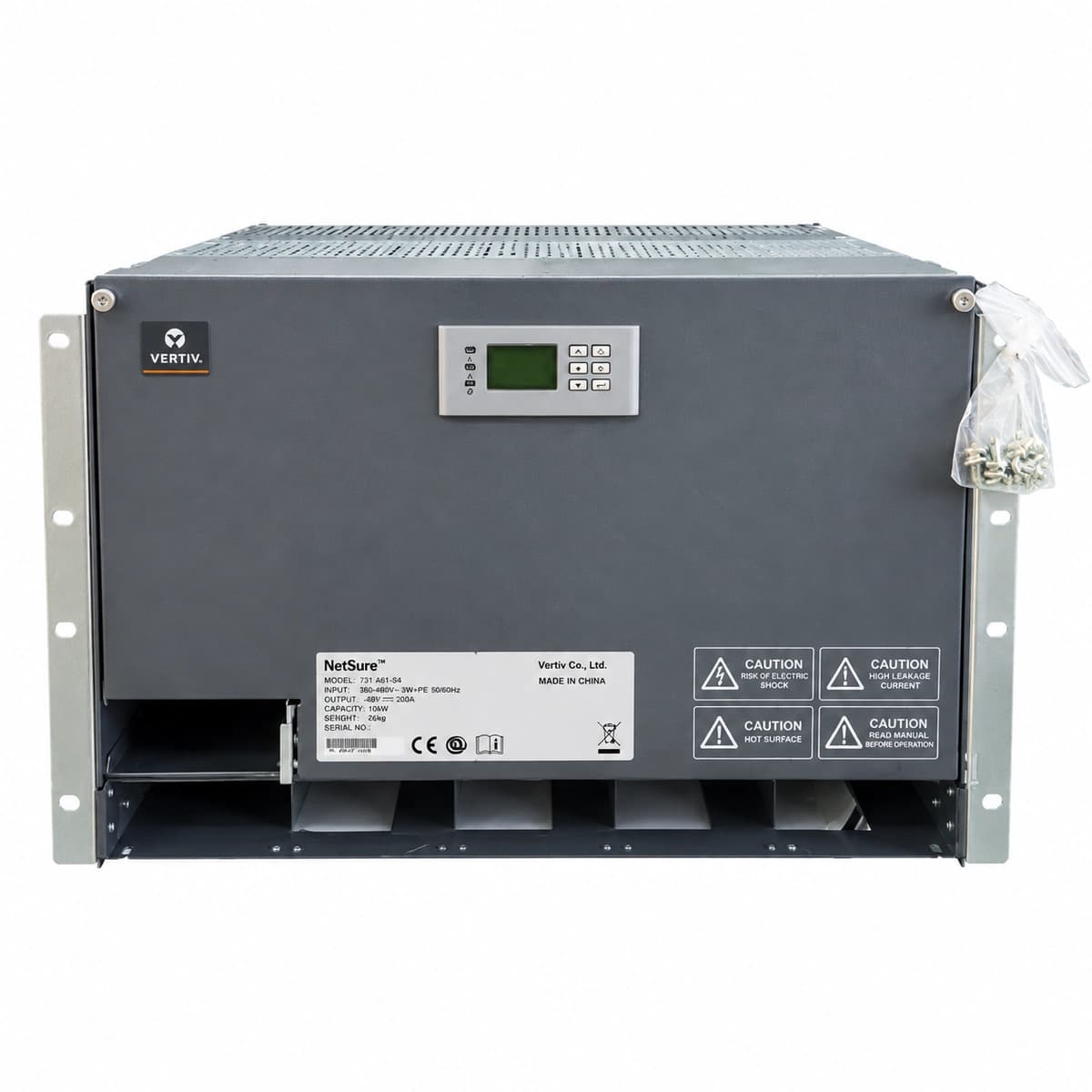

Vertiv NetSure 731 A61-S4 Hochleistungs-Einschub-DC-System (-48V 600A 6U)
Das Vertiv NetSure 731 A61-S4 ist ein hochdichtes 11U-Telekom-Stromversorgungssystem (-48VDC) für bis zu 10 hocheffiziente R48-3200e/R48-3500e-Gleichrichter mit einer Gesamtkapazität von bis zu 600A.
Technisches & Kaufmännisches Angebot anfordern
Sie möchten ein Modell, technische Daten oder eine Projektkonfiguration bestätigen? Unser Team meldet sich per E-Mail oder Telefon.
Klare Unterstützung von der Auswahl bis zur Lieferung
360°Technischer Support
N+Serviceversprechen
3Lieferschritte
100%Kundenzufriedenheit
- Nennausgangsspannung
- -48VDC (-42V ~ -58V) VDC
- AC-Eingangsspannung
- 85VAC ~ 300VAC (Dreiphasig 380VAC) VAC
- DC-Nennausgangsstrom
- 600A (Systemleistung 28.8kW)
- Spitzenwirkungsgrad
- ≥96.5%
- Verwaltbare Gleichrichteranzahl
- 6 Steckplätze für R48-3200e / R48-3500e3
- Intelligente Überwachungs-Steuereinheit
- NCU / M830B Zentrales Überwachungssystem
Produktbeschreibung
Produktbeschreibung
Ein integrierter 19-Zoll-Baugruppenträger für Telekommunikationsanwendungen, der Wechsel- und Gleichstromverteilung, Steuerungslogik (M530S/M830B) und modulare Gleichrichterbänke in einem Gehäuse vereint.
Problemlösung & Einsatznutzen
Beseitigt Platzengpässe in Technikschränken, reduziert Betriebskosten durch 96%+ Wirkungsgrad und schützt Pufferbatterien mittels gestufter Last- und Batterieunterspannungsabschaltung (LLVD/BLVD).
Zielgruppe und Einsatzbereich
Mobilfunk-Makrostandorte (4G/5G), Netzknotenpunkte, Breitband-Verteilerstationen und unterbrechungsfreie industrielle Gleichstromnetze.
Wesentliche Vorteile
- Ultrahohe Integrationsdichte: Das kompakte 6U-Rack liefert bis zu 600A/28,8kW und löst Platzprobleme in hochdichten Rechenzentren.
- Breite Netzadaption & Effizienz: Unterstützt 85VAC–300VAC Weitbereichseingang mit einem Wirkungsgrad von bis zu 96,5% für Netzinstabilität.
- Mehrstufiges intelligentes Lastabwerfen: Integrierter LLVD- und BLVD-Schutz priorisiert kritische Lasten und verlängert die Batterielebensdauer.
- Umfassendes intelligentes Management: Ausgestattet mit NCU/M830B-Steuerung für SNMP-Fernverwaltung und automatisierte O&M-Prozesse.
Technische Daten
| Hauptspezifikationen | Wert |
|---|---|
| Kühlsystemarchitektur | Zwangsbelüftung mit isoliertem Luftkanal |
| AC-Eingangsspannung | 85VAC ~ 300VAC (Dreiphasig 380VAC) VAC |
| Intelligente Überwachungs-Steuereinheit | NCU / M830B Zentrales Überwachungssystem |
| Nennausgangsspannung | -48VDC (-42V ~ -58V) VDC |
| Verwaltbare Gleichrichteranzahl | 6 Steckplätze für R48-3200e / R48-3500e3 |
| DC-Nennausgangsstrom | 600A (Systemleistung 28.8kW) |
| Gehäuseabmessungen (HxBxT) | 266 (6U) × 482 × 380 mm |
| Spitzenwirkungsgrad | ≥96.5% |
| Betriebstemperaturbereich | -40°C ~ +65°C |
Anwendungsbereiche
01
4G/5G Mobilfunk-Basisstationen und dezentrale Telekommunikations-Standorte
02
-48V DC Stromverteilungsanlagen in Rechenzentren und Cloud-Infrastrukturen
03
Gleichstrom-Schaltanlagen in Hochspannungsumspannwerken und Energieversorgungsnetzen
04
Bahn-Signaltechnik, Zugbeeinflussung und Telekommunikationsräume im Schienenverkehr
